一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧
基本坡口符号

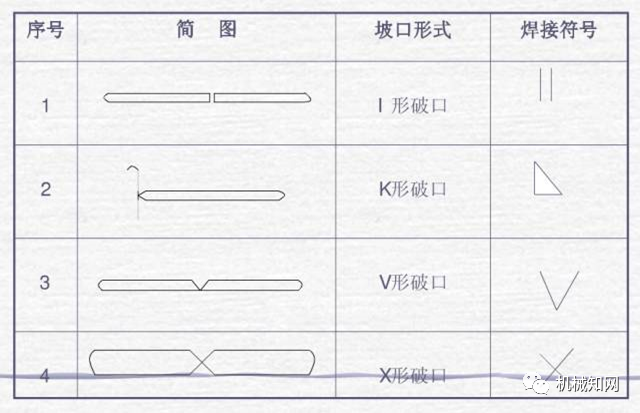

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 按照国家标准-85规定, 用来表示焊接方法的是阿拉伯数字, 这些数字要标注在指引线的尾巴那部分之处。常见通用的焊接方法代号, 展现如同表3-9所示模样, 如果碰到的是组合类别焊接方式的情况, 这二者得用“/”这个记号予以分隔开来, 处在左侧的这些内容明确表示的其实是那个正面部分关于此次焊接的方法选项是怎样或者处于盖上表面那层的焊接办法信息又是如何, 处在右侧的这些情况则是代表有关背面部分对于此次焊接的法子所指或属于打底那过程的焊接所用之道。就好比V形状焊缝刚开始时取用的方法手段是钨极氢弧焊给它进行这个打底操作动作, 后续又被手工电弧焊给它做盖面方面的处理整个历程, 这种情况就表示成141/111。

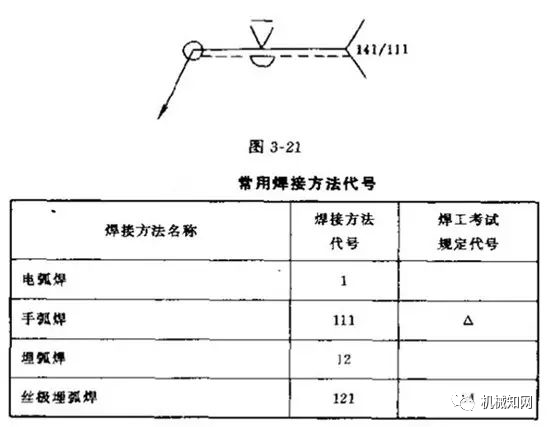

焊缝符号是一种表示示意, 焊接方法代号标注示例呈现在图3 – 21当中显示的情形。图3 – 21所示表明的是V形坡口对接起来焊接形成的缝, 背面要进行封底焊接操作工作, 正面的焊缝其表面处于齐平的状态, 焊接所采用的方法是打底焊这一流程运用手工钨极氮弧焊方式, 盖面焊以及封底焊所运用的是手工电弧实施焊接。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号用以绘制所依据的是GB324一1988《焊缝代号》,钢结构常常归属于建筑学科, 属于建筑行业范畴, 所以在钢结构焊接符号进行标注期间常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线里, 有一条是实线, 还有一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线, 通常应该与图样的标题栏平行, 仅仅也是在特殊条件之下才与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会在基准线的实线那边进行标注, 要是焊缝处于接头的并非箭头的那一侧, 那么基本符号就在基准线的虚线那一侧标注。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线在相对焊缝的位置上, 通常是没有特殊要求的, 然而, 当进行标注单边形焊缝的时候, 箭头线必须要指向带有坡口一侧的那个工件。
6、用于交或切的基本符号、补充符号, 和基准线相交或者相切, 与基准线重合的线段, 用粗实线表征。
7、焊缝之基本符号, 辅助符号, 以及补充符号（尾部符号除外）, 统统都是粗实线, 尺寸数字原则之上同样是粗实线, 尾部符号乃细实线, 尾部符号主要用以标注焊接工艺、方法等方面的内容。
8、于同一个图形之上, 当焊缝的具体形式, 以及断面尺寸, 还有辅助方面的要求, 这三者全都相同之际, 能够仅仅挑选出一处来标注焊缝的符号以及尺寸。并且还要添加上“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。
当处于同一个图形之上时, 存在数种同样的焊缝, 此时能够把焊缝予以分类并进行编号, 将其标注于尾部符号当中, 分类编号运用A、B、C等, 在同一类焊缝里可以挑选一处来标注代号。
9、应按图1-38方式标注熔透角焊缝的符号, 熔透角焊缝的符号是那个涂黑的圆圈, 此圆圈画在引出线的转折处。
10、用那种形状当中比较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 是可以不用引出线去进行标注的，而是能够直接在角焊缝的旁边标注焊缝尺寸的值K。
11、仅在连接长度以内, 只是局部的区段存在焊缝的情况下, 按照图1-40来进行标注, 而K是角焊缝的焊脚尺寸。

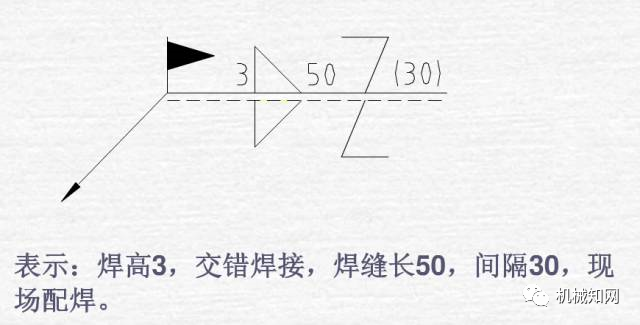

12、有一时段, 焊缝分布呈现为不规则的状态, 于这种状况之下, 在对焊缝符号予以标注的同时, 在焊缝所处位置添加中实线, 用作表示可见焊缝, 或者添加栅线, 目的是表示不可见焊缝。
13、彼此相互进行焊接的两个焊件, 在其处于单面焊且带有双边不对称坡口焊缝这种情形的时候, 引出线的箭头会指向那个具有较大坡口的焊件。公众号@机械知网: 分享知识, 传播价值。
14、围焊缝符号, 是用作环绕工作件周围的那种, 要用圆圈来表示, 将其画在引出线的转折之处, 还要对其焊角尺寸K进行标注。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其对应的焊缝不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸应当分别予以标注。
16、在施工现场那儿进行焊接操作的焊件, 其焊缝是需要标注“现场焊缝”这个符号的。这个现场焊缝符号呢, 就是那种涂黑的三角形旗号, 然后它会被绘在引出线的转折之处。
17、两个相互进行焊接的焊件, 在它们只有一个焊件带有坡口的情况之下譬如这一个显示为单面V形的焊件, 引出线箭头所作的指向是针对那个带有坡口的焊件。
举例

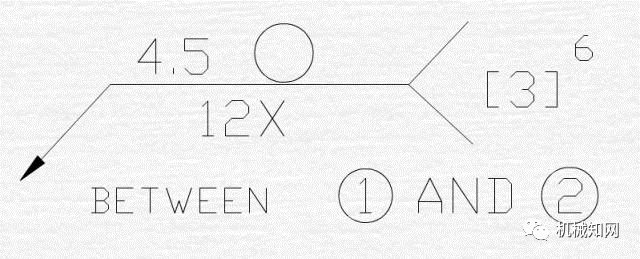

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
