基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
对于焊接结构图样而言, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 且标注于指引线的尾端之地。常用焊接方法的代号情况, 可参照表 3 – 9 所示。要是为组合焊接方法, 那么可用“/”进行分开处理, 在左侧位置所表示的乃是正面（或者盖面）的焊接方法, 而右侧位置所表示的则是背面（或者打底）的焊接方法。举例来说, 当 V 形焊缝先是选取钨极氢弧焊来进行打底操作, 随后采用手工电弧焊来进行盖面操作时, 其表示形式即为 141/111。
与焊缝符号以及焊接方法代号标注示例相关的内容, 可在图3-21中看到。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊操作, 正面的焊缝表面状况是齐平的。在焊接方法这方面, 打底焊的时候采用个体手工钨极氮弧焊, 盖面焊以及封底焊都是运用手工电弧焊。
焊接方式代号
焊接符号表示方法
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 涉及钢结构的学科以及行业所属范畴为建筑学科、建筑行业这一领域, 所以在进行钢结构焊接符号标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等情况。
钢结构焊缝符号表示的方法及有关规定
1、引出线作为焊缝的, 是由箭头、组成的两条基准线。其中一条是实线, 另一条是虚线, 线型都是细线。
2、处于上侧的基准线的虚线, 能够被画出来, 处于下侧的基准线的虚线, 同样能够被画出来, 一般情况下基准线应该和图样的标题栏保持平行, 只有当处于特殊条件时基准线才会和标题栏形成垂直关系。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；倘若焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向那一侧带有坡口的工件。
6、基本符号, 与基准线相交, 或与基准线相切, 和基准线重合的线段, 用粗实线表示, 补充符号也是如此。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号同样（除尾部符号外）是粗实线, 尺寸数字原则上同样为粗实线, 尾部符号则为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形之上, 当焊缝形式相同, 断面尺寸相同, 且辅助要求也相同时, 可仅在一处对焊缝之符号与尺寸进行标注而且要加注表明为相同焊缝的符号, 该相同焊缝符号呈现的是3/4圆心角所对的圆弧形状, 此圆弧画于引出线出现转折这个地方。
于同一图形之上, 存在着数种相同的焊缝, 此时能够把焊缝予以分类编号, 将其标注在尾部符号之内, 分类编号会采用A、B、C等等的形式, 而在同一类焊缝当中, 可以从中选择一处来标注代号。
9、熔透角焊缝的标识应该依照图1-38的样式来进行标注，熔透角焊缝的符号是那种被涂黑的圆圈, 这个涂黑的圆圈画于引出线的转折之处。
10、比如焊接实腹钢梁的翼缘焊缝, 这种属于形中较长的角焊缝, 它可不采用引出线标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、当在连接长度范围之内, 仅仅只是局部的区段存在焊缝情况下, 要依照图1-40进行标注, K是角焊缝焊脚尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号予以标注之际, 并在焊缝的地方添加中实线用于表明可见的焊缝, 或者添加栅线用以表明不可见的焊缝。
13、有两个相互焊接的焊件, 当它们是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、围焊缝符号, 用于环绕工作件周围, 它以圆圈来表示, 画在引出线的转折之处, 且要标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。
16、存在于施工现场开展焊接工作的焊件, 其焊缝需要标记“现场焊缝”符号, 现场焊缝符号是呈现出涂黑状态的三角形旗号, 该记号应描绘在引出线的转折之处, 如此这般。
17、焊接时, 存在相互焊接的两个焊件, 其中只有一个焊件带有坡口, 像单面V形这种情况, 引出线的箭头所指向的便是带坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

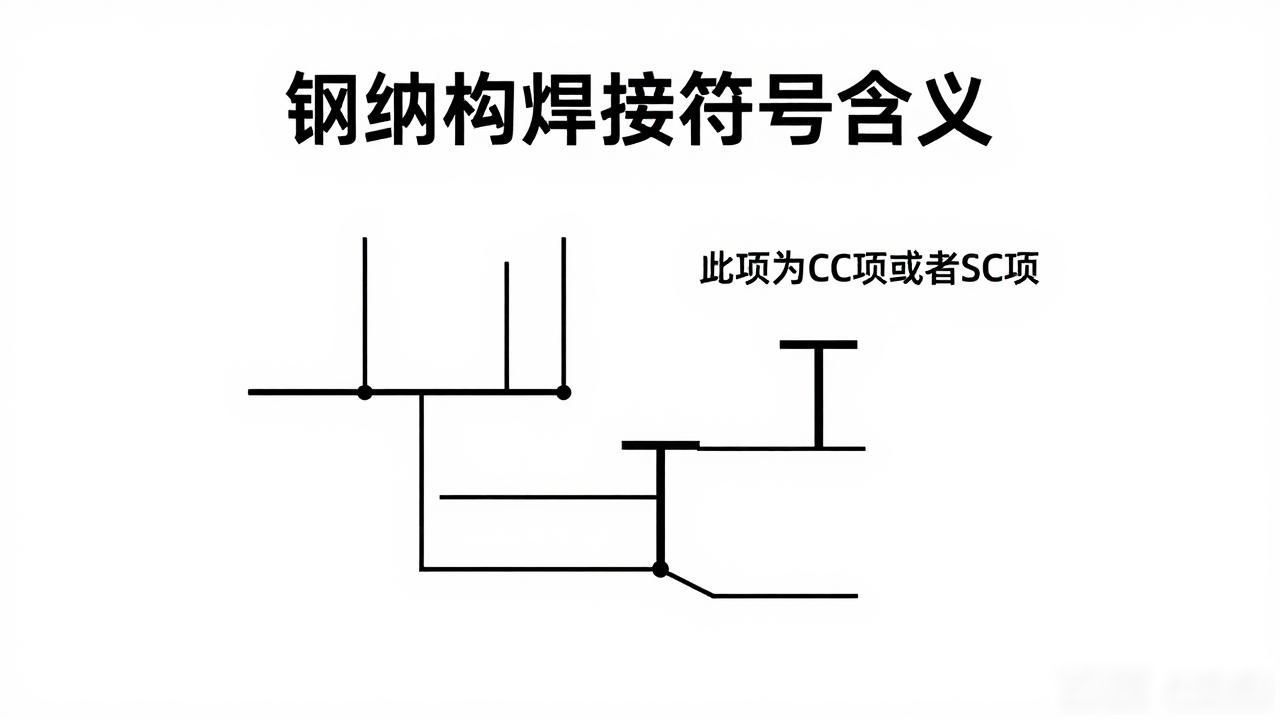

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
