焊接图纸符号标注图解示例
焊接符号标注实例及方法
图样于焊接结构之上, 焊接之法能依照国家标准 -85之定规, 借阿拉伯数字给予呈现, 标注于指引线的末端部位。常见焊接方法的代号情况可见表3-9所展示。要是属于组合的焊接方法, 能够用“/”予以分开, 左边代表正面（或者盖面）的焊接方法, 右边代表背面（或者打底）的焊接方法。像是V形焊缝先是运用钨极氩弧焊进行打底操作, 随后借助手工电弧焊来盖面, 那么就表示成141/111。
表示焊缝符号以及焊接方法代号有着对标注示例进行详尽指涉呈现。该指涉呈现具体情形为所示内容于图3-21里有着清晰体现, 此图示意的是一种焊接形式为V形坡口对接焊缝, 其具备背面的封底焊呈特定状态存在, 正面焊缝表面达成齐平度的状况, 而关于焊接方法有着明确界定, 打底焊所运用的方式是手工钨极氮弧焊, 盖面焊以及封底焊所采用的方式是手工电弧焊。
焊接方式代号
焊接符号表示方法

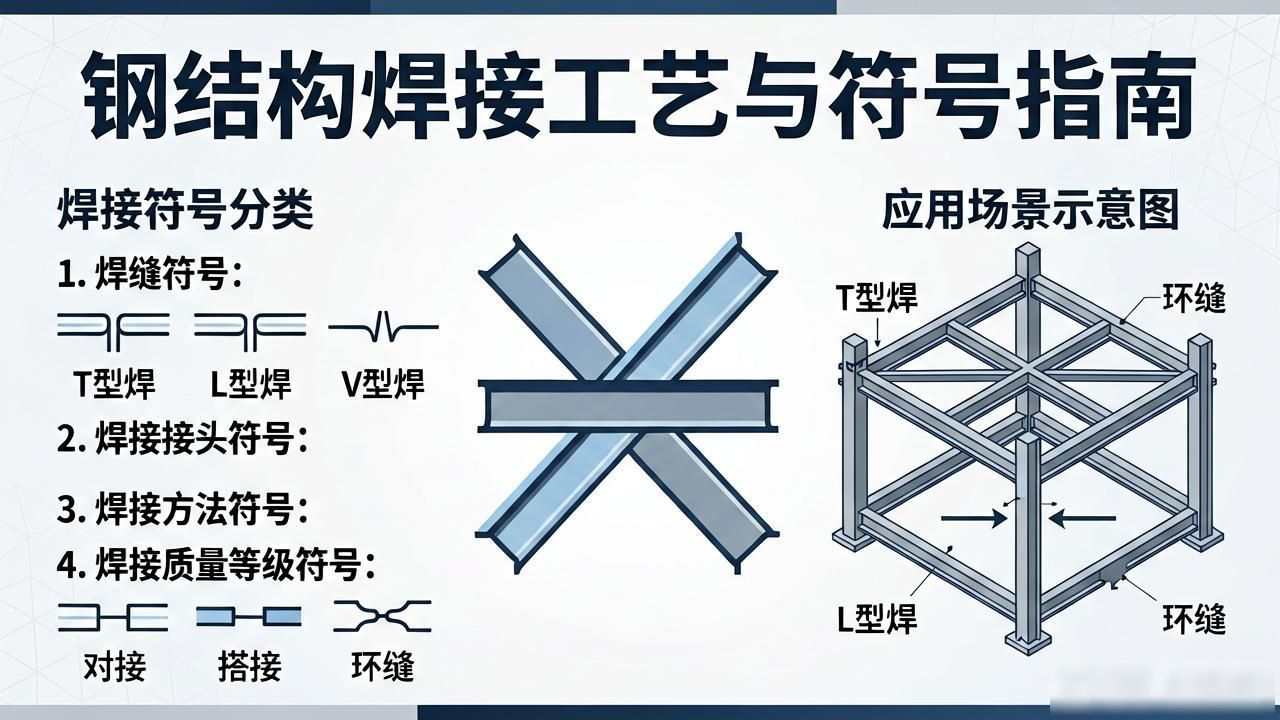

钢结构焊接符号含义大全
依照GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属建筑学科, 属于建筑行业, 所以在对钢结构焊接符号进行标注时常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中的一条, 是实线，而另一条呢, 是虚线, 并且它们的线型, 都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件之下才会与标题栏垂直。
3、要是焊缝处于接头那个箭头所指的一侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头并非箭头所指的那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、相对于焊缝而言, 箭头线所处的那个位置, 一般来说并没有特别的要求, 可是呢, 一旦要对单边形焊缝去做标注操作的时候, 这个箭头线就必须得朝着那个带有坡口的一侧所对应的工件去指。
6、和基准线相交或者相切的基本符号、补充符号, 用粗实线表示与基准线重合的线段。
7、对于焊缝而言, 其基本符号是粗实线, 辅助符号同样是粗实线, 补充符号（除尾部符号外）也都是粗实线 , 尺寸数字在原则上同样属于粗实线 , 而尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求, 这三者全都相同的时候, 能够只挑选一处来标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 相同焊缝的符号呈现为3/4圆弧, 它画在引出线的转折之处。
当处于同一图形之上的时候, 存在数种相同的焊缝, 此时能够把焊缝进行分类编号, 将其标注于尾部符号的内部, 分类编号采取A、B、C等等, 在同一类焊缝里可以挑选一处标注代号。

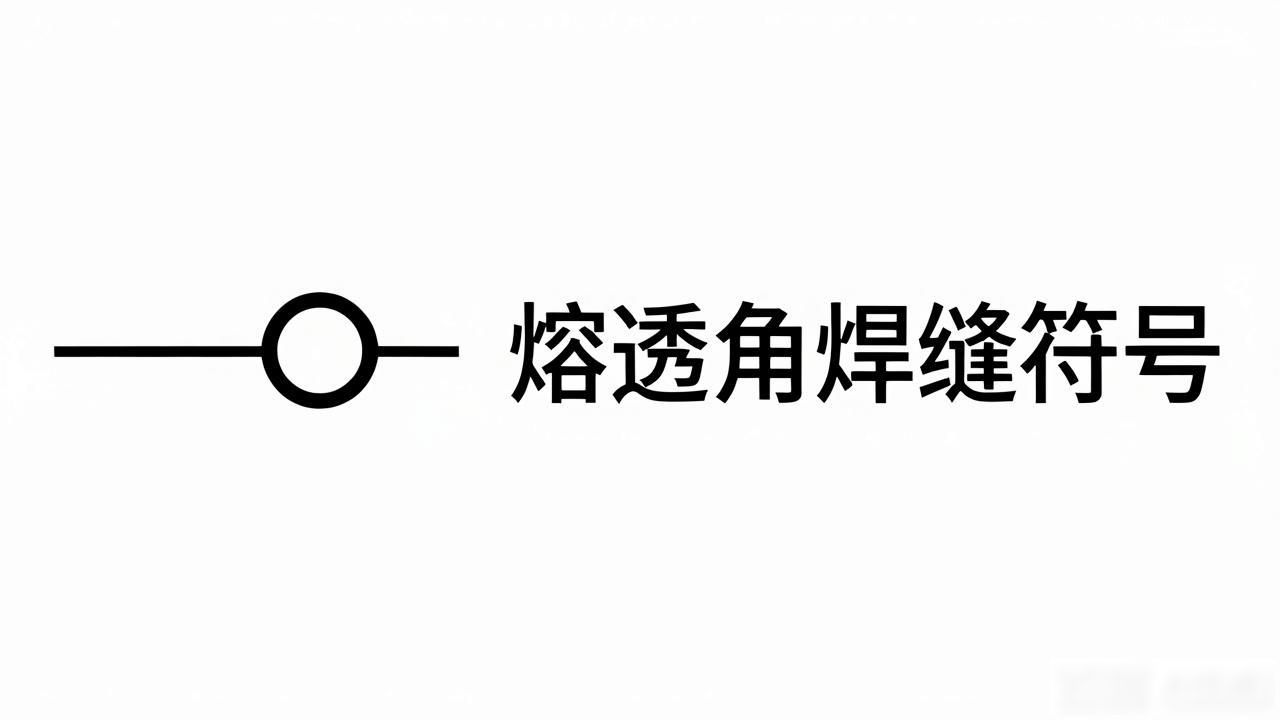

9、要按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 这个涂黑的圆圈画在引出线的转折处。
10、对于那种形状之中比较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝这一情况, 是能够不采用引出线进行标注的, 而是直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、若于连接长度范围之中, 仅仅只是局部的区段内存在焊缝, 那么依照图1-40进行标注, K是角焊缝焊脚尺寸。
12、于焊缝分布呈现不规则情形之际, 在进行焊缝符号标注的同一时刻, 于焊缝所处位置添加中实线用以表明能够看见的焊缝, 或者添加栅线用以表明不可看见的焊缝。
13、把两个相互进行焊接的焊件, 要是成单面焊且带有双边不对称坡口的焊缝这种情况, 引出线的箭头向着那个有较大坡口的焊件指向。
14、标志着环绕工作件周边的围焊缝符号是以圆圈来进行表示的, 它被绘制于引出线的转折之处, 并且还要对其焊角尺寸K予以标注。
15、当存在三个以及三个以上的焊件彼此进行焊接时, 焊缝不能够当作双面焊缝进行标注, 对应焊缝的符号以及尺寸需要分开来进行标注。
16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 该旗号绘制在引出线的转折之处。
17、在相互进行焊接操作的两个焊件里头, 要是仅有一个焊件带有坡口这种情况（就好比单面V形的状态), 那么引出线的箭头所指向的乃是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

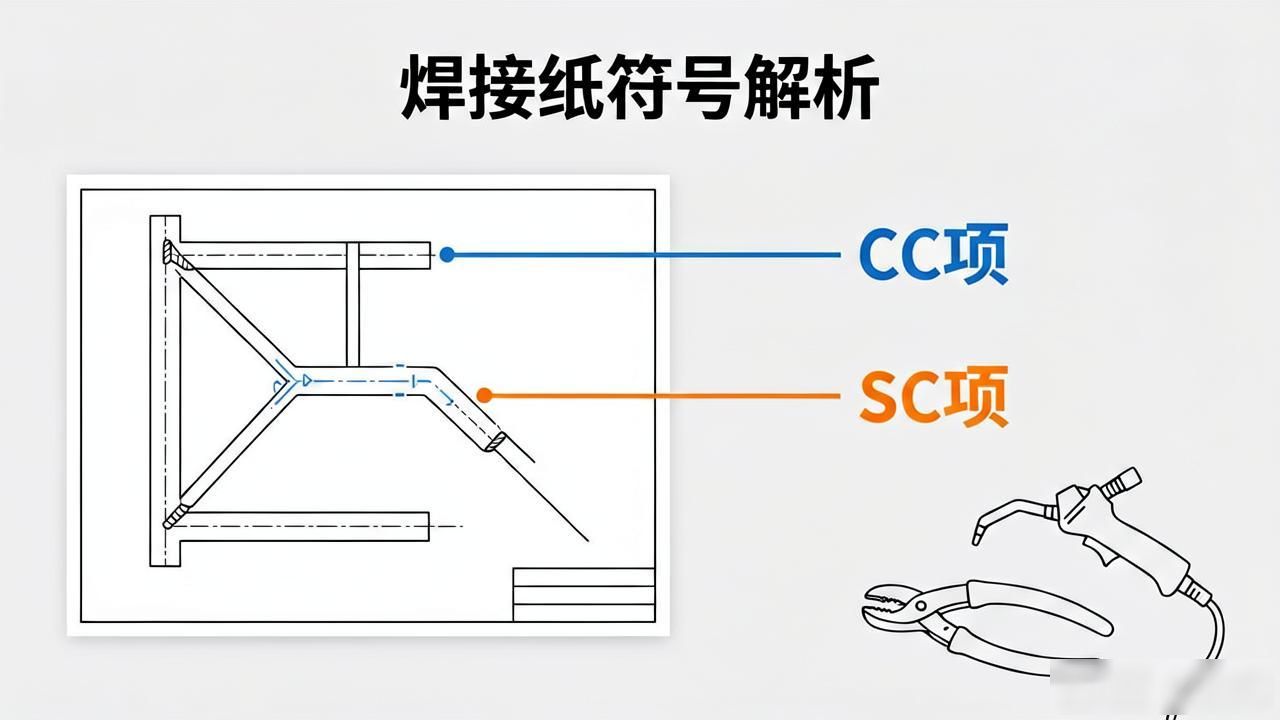

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
