焊接图纸符号解析大全

焊接图纸符号标注图解示例

焊接符号标注实例及方法

焊接结构图样里, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字来表示, 标注于指引线的尾部。常用焊接方法的代号如下文表 3 – 9 所呈现。要是属于组合焊接方法, 可用“/”予以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。像 V 形焊缝先采用钨极氢弧焊打底, 随后借助手工电弧焊盖面, 便表示成 141/111。

标明焊缝符号以及焊接方法代号的标注示例, 可看图3 – 21, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法是, 打底焊的时候采用手工钨极氮弧焊，盖面焊以及封底焊则采用手工电弧焊。

焊接方式代号

打开网易新闻 查看更多图片

打开网易新闻 查看更多图片

焊接符号表示方法

钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里常常伴随有建筑符号, 以及型钢符号, 还有螺栓符号, 以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 涉及了箭头, 以及两条基准线, 它们共同构成。其中一条呈现为实线, 另一条则是虚线, 并且它们的线型, 都是细线形态。

2、处于基准线位置的虚线, 能够被绘制于基准线实线的上方一侧, 也能够绘制于该实线的下方一侧, 基准线通常情况下应该跟图样的标题栏保持平行状态, 只有处于特定的特殊条件之时才会跟标题栏形成垂直状态。

3、假使焊缝处于接头那箭头所指的一侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头并非箭头所指的那一侧, 那么基本符号会标注在基准线的虚线那一侧。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对的位置, 通常不存在特别的要求, 除非在标注单边形焊缝的情形下, 此时的箭头线, 必须指向带有坡口那一侧的工件。

6、和基准线相交或者相切的基本符号、补充符号, 用粗实线表示与基准线重合的线段。

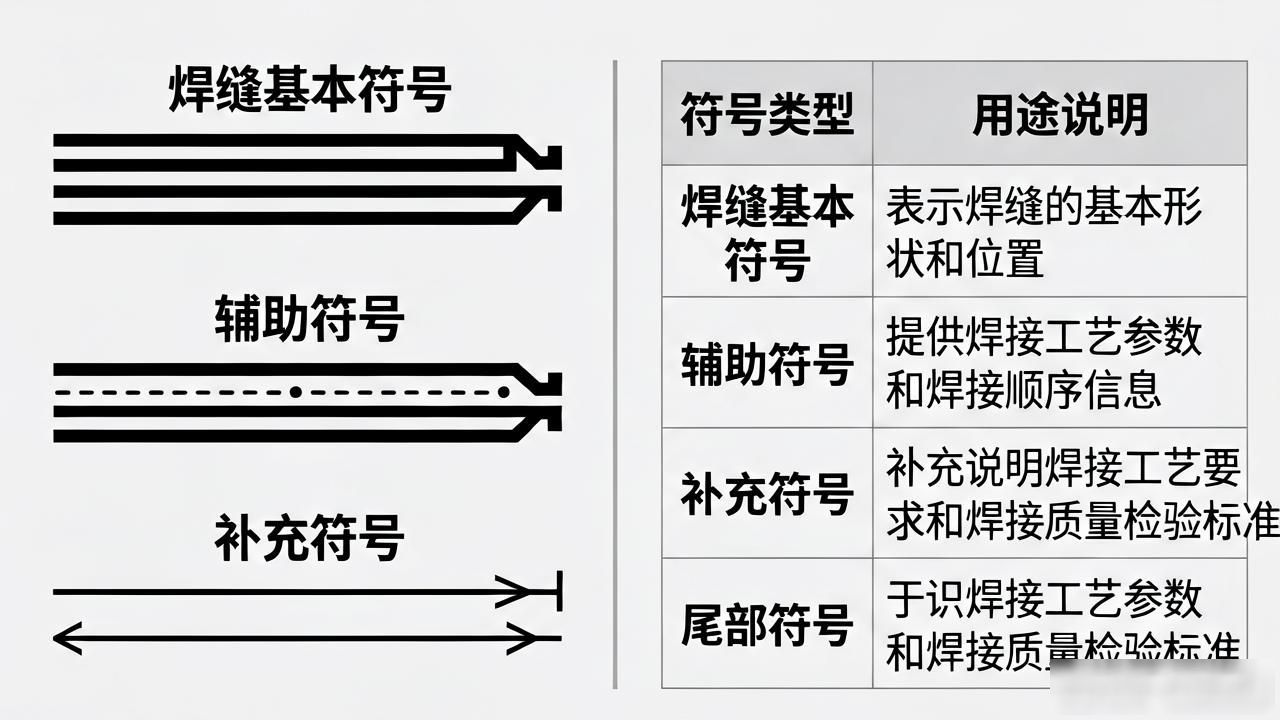

7、焊缝的基本符号为粗实线, 辅助符号为粗实线, 且补充符号（尾部符号除外）也为粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 而尾部符号主要用以标注焊接工艺、方法等内容。

8、在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够只挑选一处去标注焊缝的符号还有尺寸, 要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折的地方。

当处于同一图形之上的时候, 要是存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 可以标注在尾部符号的里面, 分类编号使用A、B、C等等这样形式, 在同一类焊缝之中能选取一处来标注代号。

打开网易新闻 查看更多图片

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、于焊接实腹钢梁的翼缘焊缝这类, 形状之中较长的角焊缝处, 可不采用引出线作标注, 而是直接针对角焊缝, 在其旁边位置标注焊缝尺寸值K。

11、当处在连接长度范围里, 仅仅只是局部的区段存在焊缝的情况下, 要依照图1-40来进行标注。其中, K指的是角焊缝焊脚尺寸。

12、焊缝分布不规则时, 标注焊缝符号之际, 于焊缝处加中实线用以表示可见焊缝, 或者加栅线用以表示不可见焊缝。

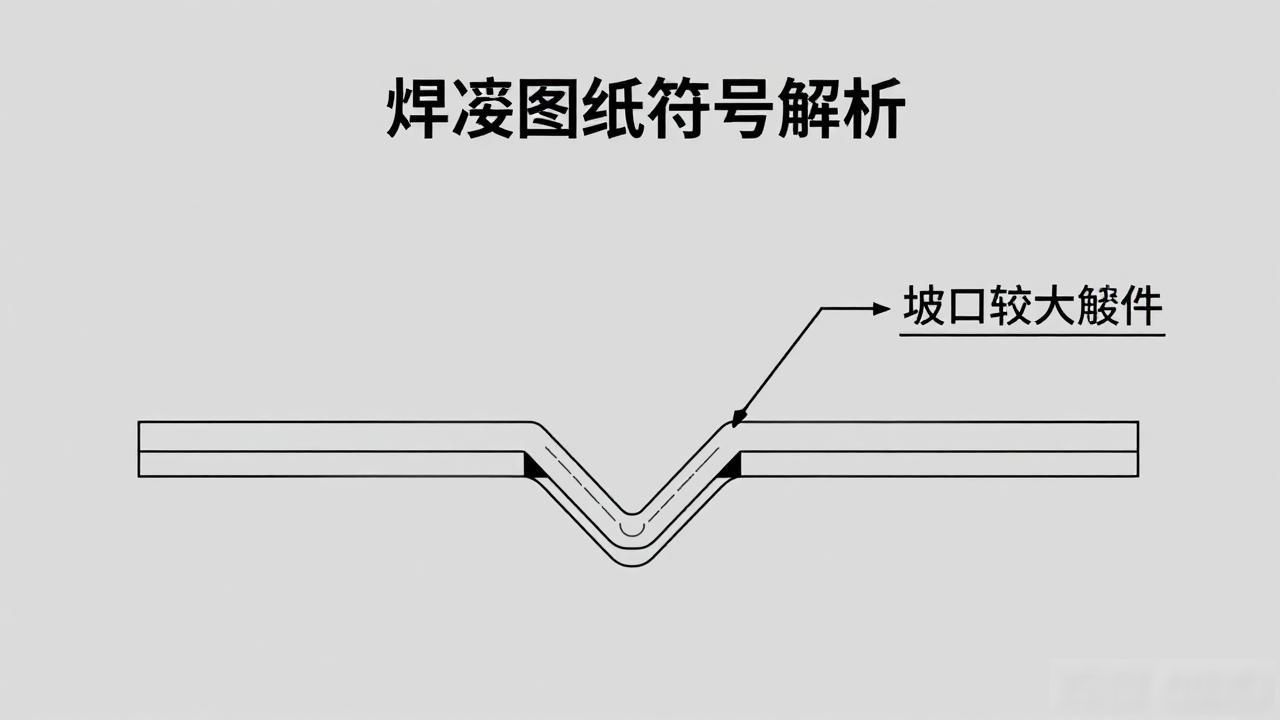

13、两焊件相互进行焊接, 若处于单面焊且带有双边不对称坡口这种焊缝情形时, 引出线的箭头所指方向为具有较大坡口的那个焊件。

14、围焊缝符号, 是用于表示环绕工作件周围的, 其用圆圈来进行呈现, 并且这种符号画在的是引出线的转折之处, 同时还要对其焊角尺寸K作出标注。

15、若是存在三个或者超过三个的焊件彼此进行焊接, 那么其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸都应该分开来进行标注。

16、那些于施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号。现场焊缝符号是涂黑的三角形旗号, 绘在引出线的转折之处。

17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如说呈现单面V形这种情况, 此时引出线的箭头所指向的, 乃是那个带有坡口的焊件。

举例
