搞懂钣金件焊接再也不难，教你如何辨别这些常用符号，收藏备用

关于钣金件焊接, 我们常常会接触到下面这几种符号, 焊接辅助符号, 补充符号, 尺寸符号, 基本的符号, 了解并掌握好这些基础, 之后接触到那也是对自己快速上手有利的, 现在就给大伙仔细讲解！

▍一、焊缝辅助符号

▍二、焊缝补充符号

▍三、焊缝尺寸符号

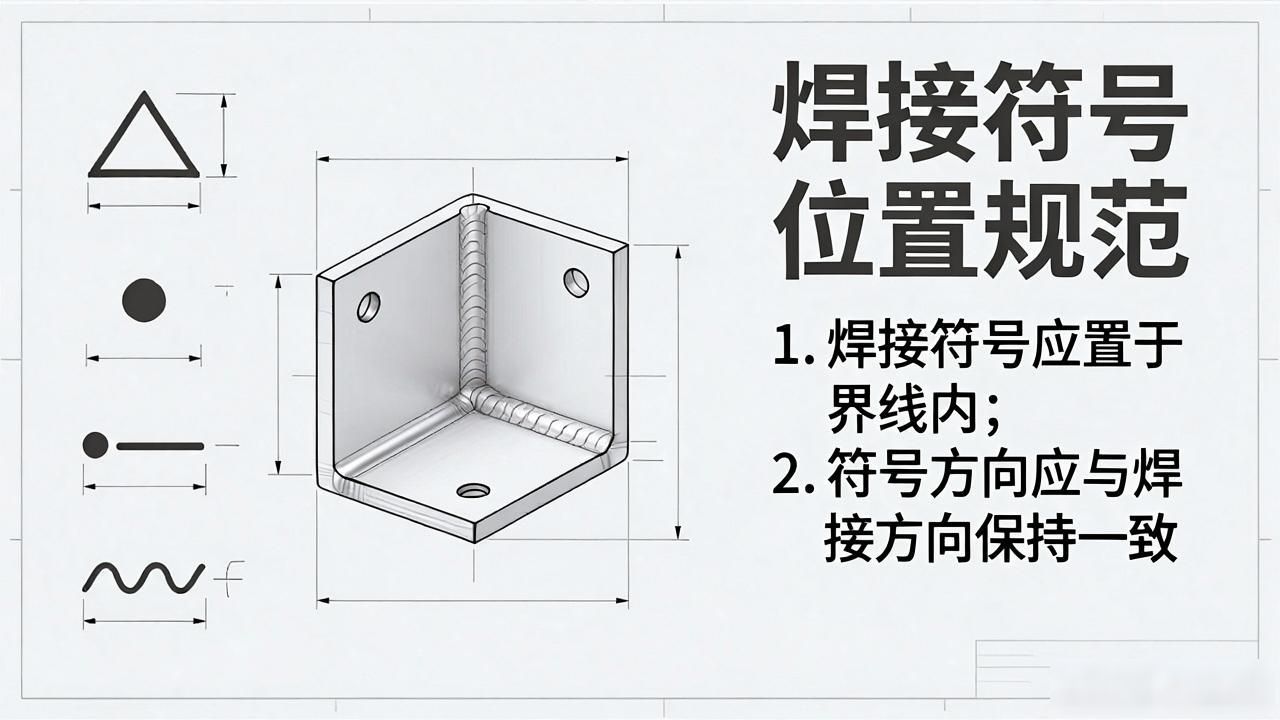

▍四、焊接符号在图面上的位置

4.1 基本要求：

完整的悍缠表, 示方法里边, 除了上述的, 基本符号, 辅, 助符号, 补充, 符号以外, 还, 涵盖指引线, 一些尺寸符号, 以及数据。焊, 缝符号与焊接, 方法代号, 必, 经指引线及其, 有关规定, 才, 能确切地表示, 焊缝。指引线, 通常由带有箭, 头的指引线, 也就是简称箭, 头线, 和两条, 基准线构成, 其中一条是实, 线, 另一条是, 虚线, 总共两, 部分组成。

4.2 箭头和接头的关系

下图实例给出接头的箭头侧和非箭头侧的含义：

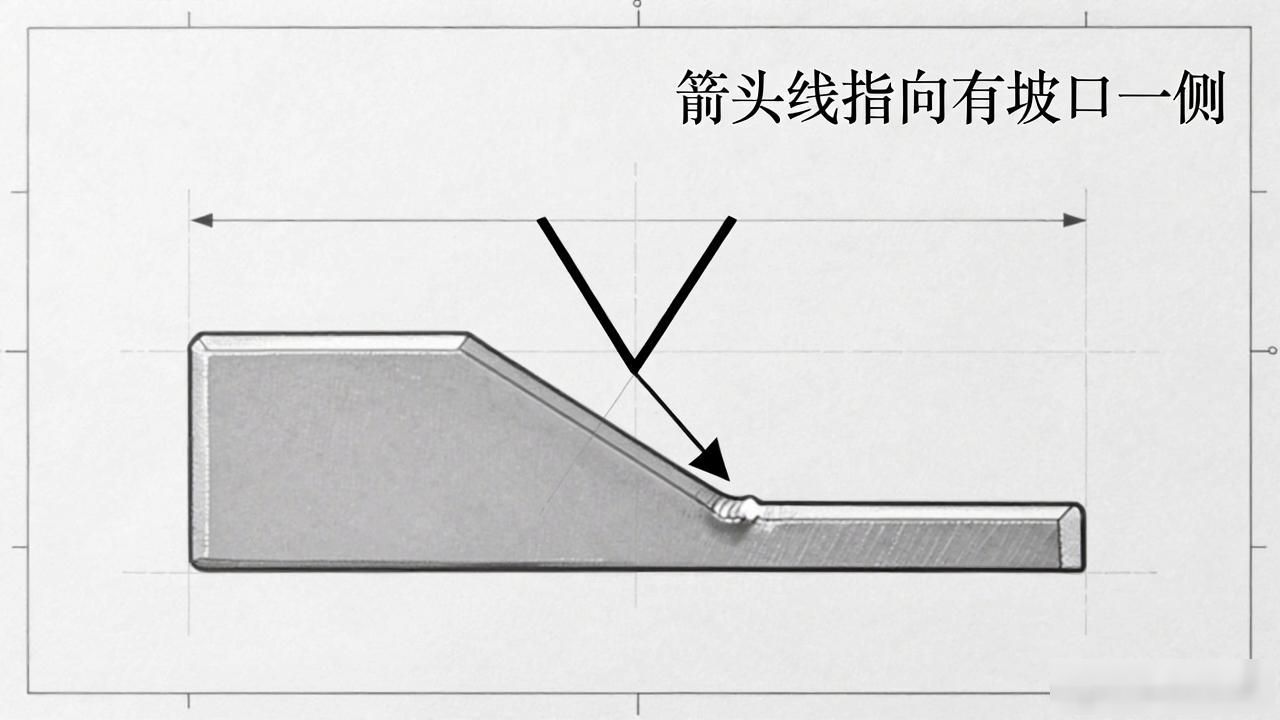

4.3 箭头线的位置

箭头线与焊缝相对位置通常无特别要求, 然而, 标注V、单边V、J形焊缝之际, 箭头线需指向有坡口那一侧的工件。必要之时, 允许箭头线弯折一番, 但仅限一次。

4.4 基准线的位置

基准线的虚线, 能够画在基准线实线, 线侧或者下侧, 基准线一般而言, 应当与图样的底边, 保持平行,然而在特殊条件之下, 也能够与底边, 保持垂直。

4.5 基本符号相对基准线的位置

要是焊缝与此同时箭头线处于接头的同一侧的话, 那么需将焊缝基本符号标注在实线一侧。就如同下面所展示的这样:

▍五、焊接基本符号

要是焊缝处于接头的非箭头那一侧, 那么就要把焊缝基本符号标注在基准线的虚线那一侧。

标对称焊缝及双面焊缝时﹐可不加虚线。
