一、焊接符号标注图解示例

有种工程是语言叫焊接符号, 可在图纸上把焊缝形状说明, 还以直白明了的简洁方式, 将几何尺寸, 以及焊接方法予以表明。而后通过下述内容大家将会接获资讯了解焊接符号标准图解出示的案例。

一、焊接符号标注图解示例

焊接符号标注实例及方法

焊接结构图样里, 焊接方法依照国家标准 -85 的规定来用阿拉伯数字表示, 标注到指引线末尾。常用焊接方法代号如在表 3 -9 展示那样。万一属于组合焊接方法, 可用“/”划分开, 左边表示正面（或者说盖面）的那种焊接方法, 右边表示背面（或是打底）焊接方法。举例来讲, V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面的话, 就表明为 141/111。

见图3-21所示的是焊缝符号以及焊接方法代号的标注示例, 它呈现的是V形坡口对接焊缝, 其背面还要进行封底焊, 正面焊缝表面也要处在齐平的状态下, 焊接方法方面, 就其打底焊而言采用的是手工钨极氮弧焊, 而盖面焊和封面焊运用的则是手工电弧焊。

二、焊接符号表示方法

钢结构焊接符号含义大全

钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的,钢结构通常隶属于建筑学科,归属于建筑行业。因而在对钢结构焊接符号进行标注时常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

1、引出焊接缝的线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另外一条呈现为虚线, 而且它们的线型都是细线。

2、放在基准线实线之上的虚线能够作为基准线的虚线, 处于基准线实线之下的虚线同样可以作为基准线的虚线, 基准线通常应当跟图样的标题栏保持平行, 除非是在具体特定的条件之下才会与标题栏形成垂直关系。

3、若处于接头箭头一侧的是焊缝, 那么在基准线实线一侧标注基本符号；若接头非箭头一侧存在着焊缝, 那么基本符号会被标注在基准线虚线一侧。

4、当为双面对称焊缝时。基准线可不加虚线。

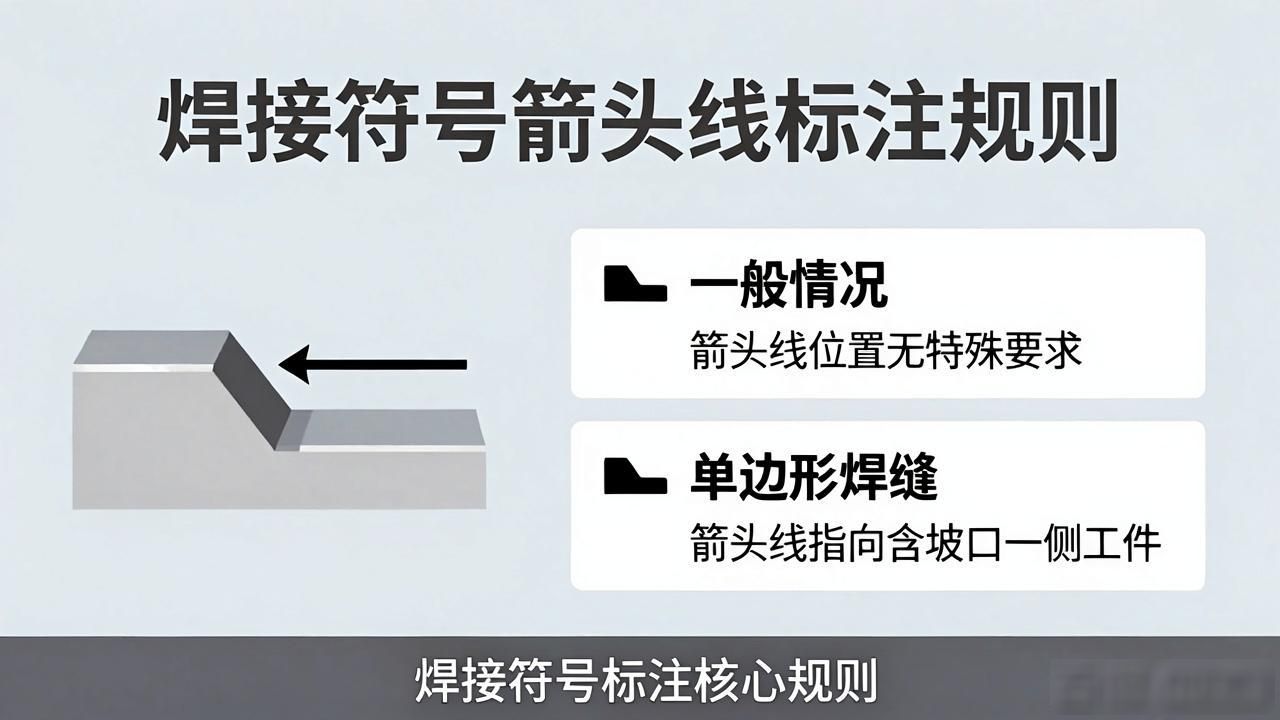

5、箭头线的位置, 相对于焊缝而言, 一般情况下并无特殊要求, 不过, 当标注单边形焊缝之时, 箭头线需要指向含有坡口一侧的工件。

6、和基准线交叉或相切的基本符号和补充符号, 重合于基准线的一些线段, 要用粗实线来表示。

7、焊缝的基本符号, 是粗实线, 辅助符号, 同样是粗实线, 补充符号（尾部符号除外）, 也都是粗实线, 尺寸数字, 原则上也是粗实线, 尾部符号, 是细实线, 尾部符号, 主要是用以标注焊接工艺、方法等内容。

8、在同一个图形里面, 要是焊缝形式、断面尺寸以及辅助要求都一样的时候, 能够只挑选一处来标注焊缝的符号跟尺寸, 还要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。

于同一个图形之上, 存在数种相同的焊缝, 此时能够把焊缝予以分类编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等等, 在同一类焊缝里可以挑选一处来标注代号。

9、应遵循图1-38这般情形来标注熔透角焊缝的符号, 熔透角焊缝的符号是呈涂黑状态的圆圈体, 此圆圈画在引出线出现转折的那个位置。

10、采取形里较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝那般, 能够不进行引出线标注, 而是直接在角焊缝那儿标注焊缝尺寸值K。

11、当处于连接的长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 那么便要依照图1-40来予以标注。在这里, K所代表为的意思, 是角焊缝的焊脚尺寸。

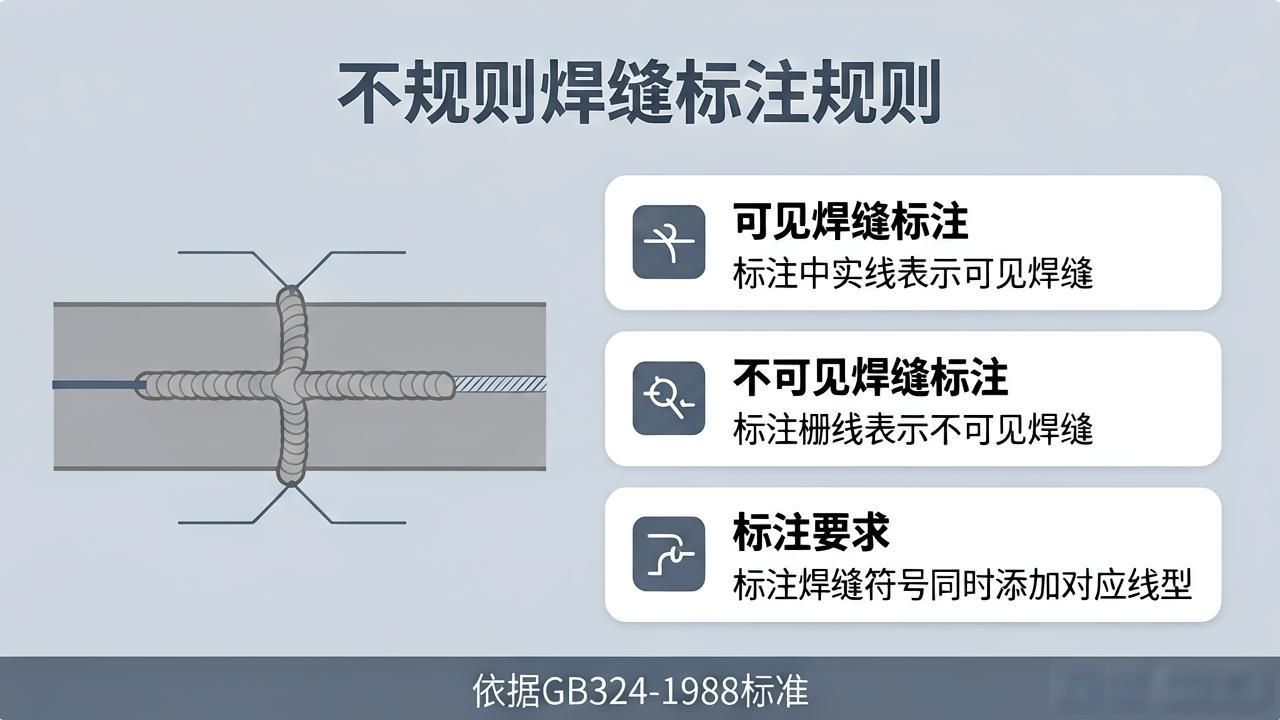

12、当焊接的缝分布呈现出不规整, 没有规则的状态的时候, 在对焊缝符号做标注行为的同一时间, 在焊缝所在之处添加中实线用来表示能够看见的焊缝的情况, 或者添加栅线目的是表示不可以看见的焊缝的情形。

13、有两个相互焊接的焊件, 当此焊件呈现为单面焊且带有双边不对称坡口焊缝的状况时, 引出线的箭头会指向那个具有较大坡口的焊件。

14、围焊缝符号, 是用来表示环绕工作件周围的, 它用圆圈表示, 画在引出线的转折处, 要标注其焊角尺寸K。

15、有三个及之上的多个焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 针对焊缝符号以及尺寸来讲, 都应当各自进行标注。

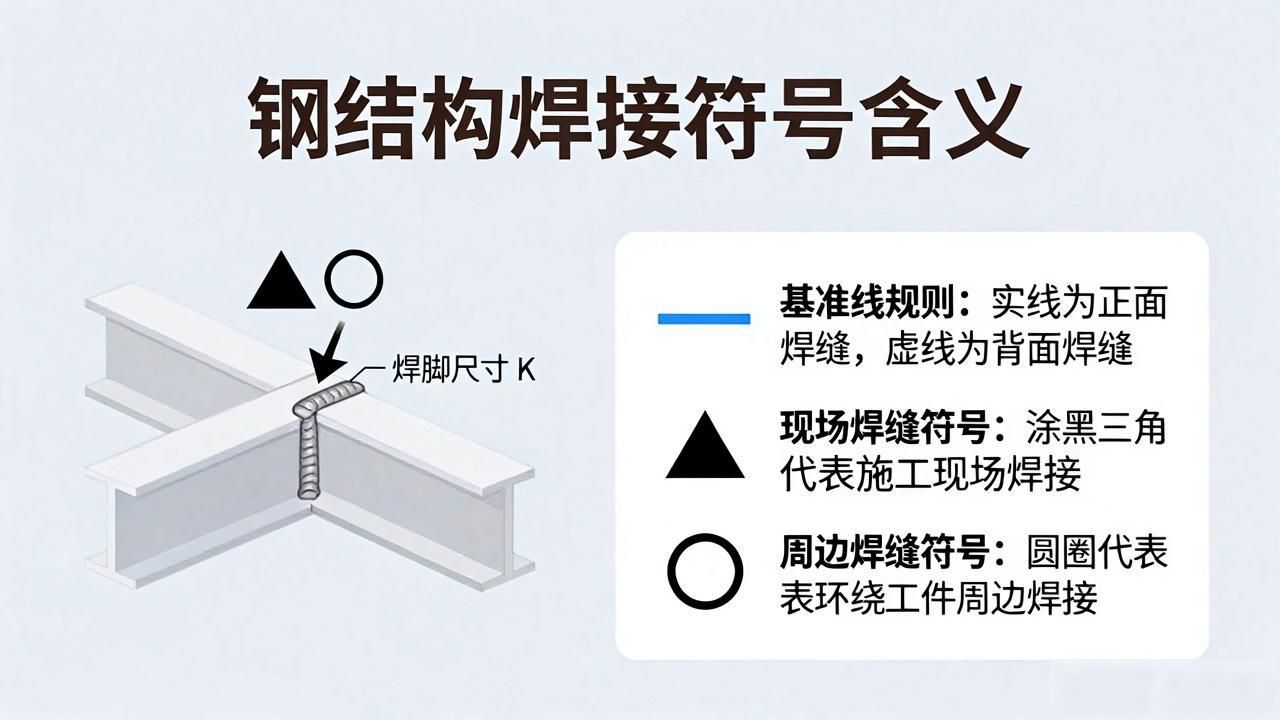

16、在施工现场开展焊接工作的焊件, 其焊缝要有“现场焊缝”符号进行标注, 现场焊缝符号是具有涂黑特征的三角形形状的那种旗号形状模样, 绘制的位置在引出线出现转折的那个地方。

17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口时, 比如说呈现单面V形这种情况, 引出线的箭头是指向那个带有坡口的焊件的。
