焊接之—-常用焊接符号表示法（1） 【启飞专业知识系统分享-焊接07】

1 范围

本标准适用于金属熔化焊及电阻焊。

2 规范性引用文件

GB/T 5185 金属焊接及钎焊方法在图样上的表示代号。

GB/T 12212, 涉及技术制图, 关乎焊缝符号, 包含尺寸方面, 涵盖比例情况, 还有简化表示法。

3 基本要求

3.焊接符号, 应当明确地表示出, 所要说明的焊缝, 而不应该去增加过多的注解。

焊缝的表示方法含有焊缝图示法, 以及焊缝符号标注法。通常应当采用焊缝符号标注法, 要是仅仅采用焊缝符号标注法没办法表达清晰, 或者采用图示法相较于标注法更简单明白的时候, 可以采用图示法。

3.焊缝符号, 其由基本符号跟指引线构成, 在必要的情形下, 能够添加上辅助符号、补充符号、焊缝尺寸 符号。

图形符号的比例, 图形符号的尺寸, 以及图形符号在图样上的表示方法, 均是按照GB/T 12212的规定；而GB/T 12212之中常用的图示方法, 可参看附录C（规范性附录）。

3.当专业标准对焊缝尺寸以及焊接工艺作出规定之时, 焊缝符号里面需要将这些内容予以表示。焊接方法于图样上进行标注之际, 要按照附录B（规范性附录）所规定的那样。对于要求焊后进行加工的情况, 像铲平、磨平、将其切削加工之类的, 应当在技术要求当中明确注明。

4 符号

4.1 基本符号

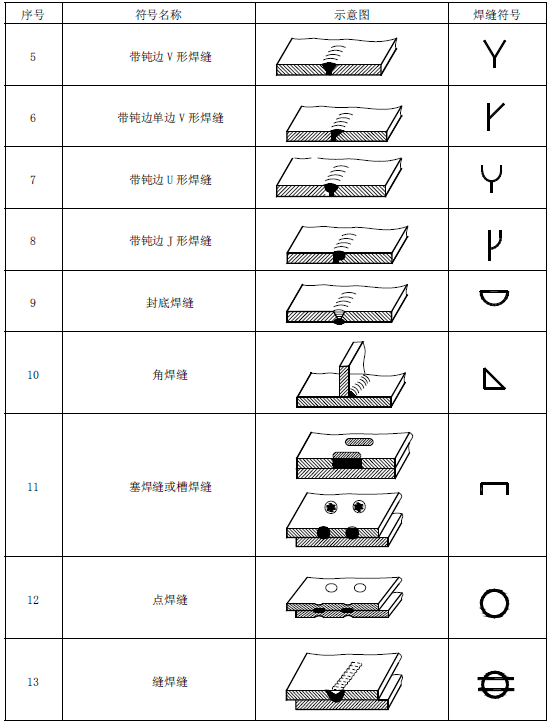

基本符号是表示焊缝横截面形状的符号，见表1。

4.2 辅助符号

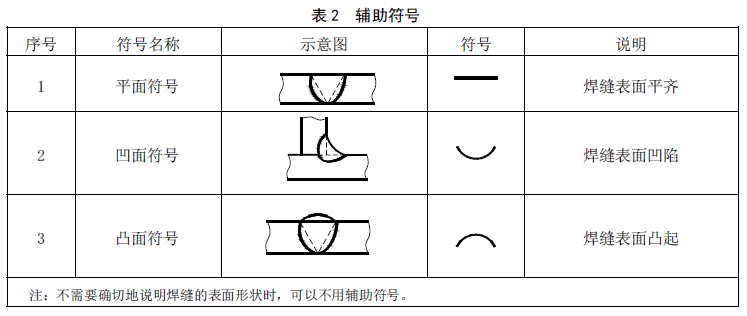

4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

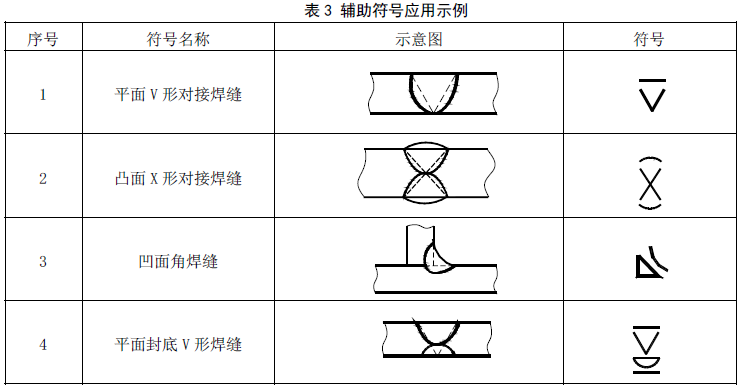

4.2.2 辅助符号应用示例见表3。
