焊接之—-常用焊接符号表示法（1） 【启飞专业知识系统分享-焊接07】

1 范围

本标准适用于金属熔化焊及电阻焊。

2 规范性引用文件

GB/T 5185 金属焊接及钎焊方法在图样上的表示代号。

GB/T 12212相关内容为, 用于技术方面的制图之焊缝符号, 涉及尺寸, 及其比例，还有简化表示方法。

3 基本要求

3.焊接符号, 要明确地将所要说明的焊缝给表示出来, 不可以去增加过多的注解。

焊缝的表示方法含焊缝图示法, 还有焊缝符号标注法。通常应采用焊缝符号标注法, 要是仅凭借焊缝符号标注法没办法表达清晰, 或是采用图示法相较于标注法更为简单明白的时候, 能够采用图示法。

3.2 焊缝符号, 是由基本符号以及指引线所组成的, 在必要时刻, 能够加上辅助符号, 还有补充符号, 以及焊缝尺寸符号。

图形符号的比例, 其尺寸, 以及在图样上的表示方法, 是按照GB/T 12212的规定来执行的；GB/T 12212里常用的图示方法, 能在附录C（规范性附录）中见到。

3.当专业将标准规定为焊缝尺寸以及焊接工艺之时, 那样焊缝符号当中就应当去表示这些具体内容。焊接在方法于图样上进行标注之际, 则需要依据附录B（规范性附录）的规定来操作了。对于要是存在要求焊后进行加工的情况, 像铲平、磨平、切削加工等诸类, 那么就应该在技术要求当中明确地标明此项内容。

4 符号

4.1 基本符号

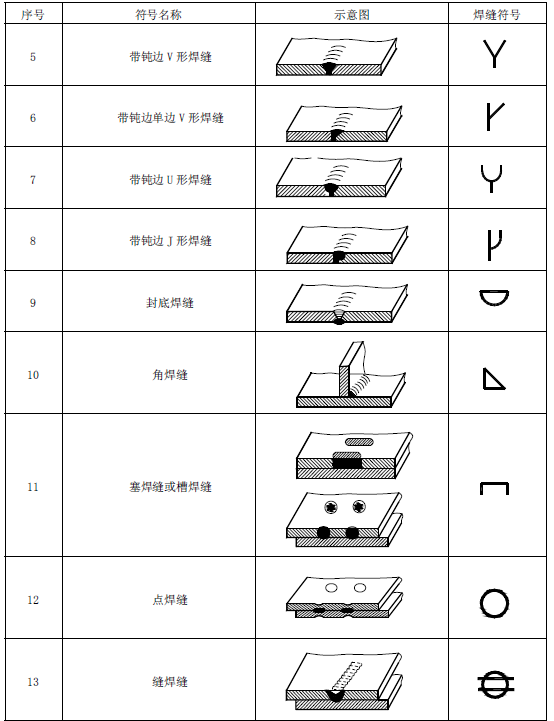

基本符号是表示焊缝横截面形状的符号，见表1。

4.2 辅助符号

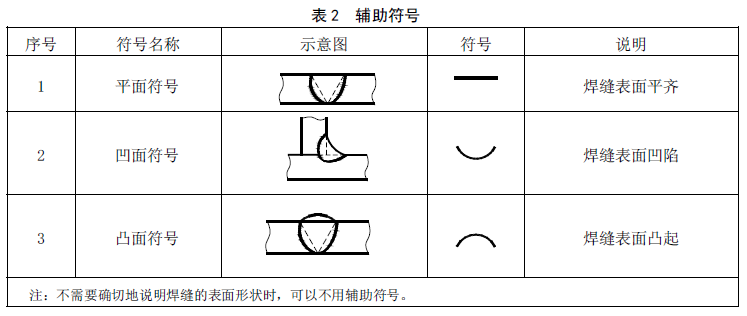

4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

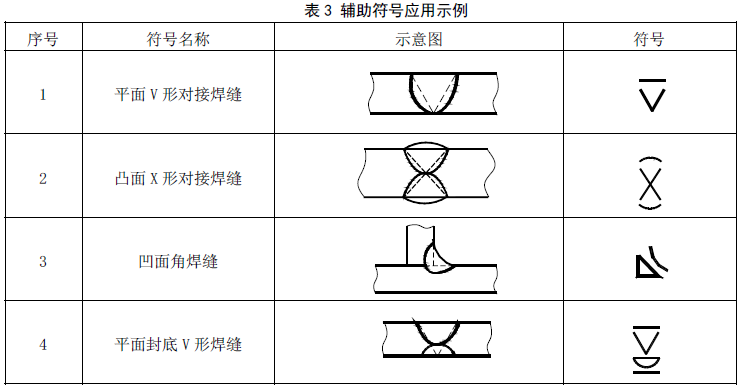

4.2.2 辅助符号应用示例见表3。
