焊缝标注全解：掌握符号法，精准表达焊接要求

01

焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

在焊缝标注之中, 是以符号标注法作为主要方式的, 而在存在必要情况的时候, 是允许辅助采用图示法的。举例来说, 对于连续或断续焊缝, 会采用连续或者断续的粗线来予以表示；当存在需要之时, 会绘制焊缝局部剖视图或者放大图, 以此来呈现焊缝剖面的形状；然后, 会运用细实线去绘制焊前坡口的形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

02

符号标注法的要素

焊缝符号标注所含要素众多, 其中, 焊缝基本符号与指引线共同构成了焊缝的基本要素, 且这属于必须予以标注的内容。

除了焊缝基本要素之外, 在有需要的时候, 还应当添加其他辅助要素进去, 像是辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺等方面的内容。

03

焊缝符号及其标注

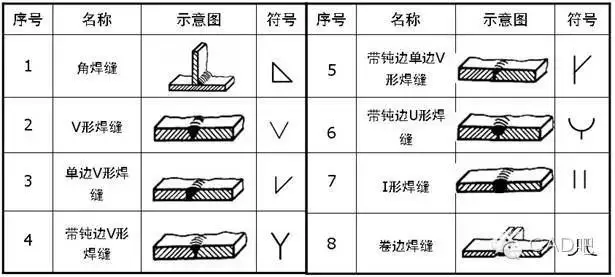

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量一共有13个, 具体详情可见GB/324-88。比如说。

（2）焊缝表面形状特征靠辅助符号来表示, 当不需要确切说明焊缝表面形状的时候, 可不加注该辅助符号, 辅助符号配置于基本符号的固定位置处, 而且辅助符号一共有三个。

（3）补充符号, 是采用的符号, 其目的在于补充焊缝某些特征进行说明, 数量总计共有5个。

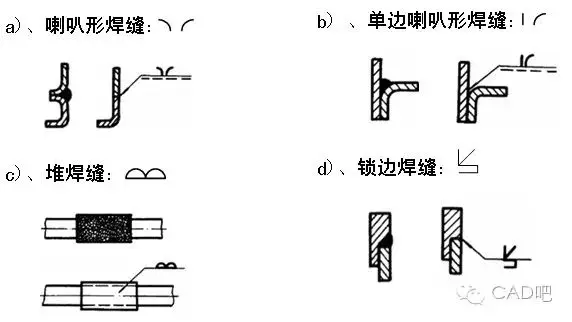

（4）为满足某些特殊情况而规定的焊缝符号, 是特殊符号, 其共有4个。

04

指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线包含实线基准线, 还有虚线基准线。那么, 虚线基准线是能够画在实线基准线的上方之处的, 或者也能够画在实线基准线的下方之处的。

焊缝符号若标注于实线基准线上, 那就表明焊缝处于箭头侧, 若标注于虚线基准线上, 这意味着焊缝处于非箭头侧。

标注双面或对称焊缝时可不加虚线。

05

焊缝尺寸符号及其标注

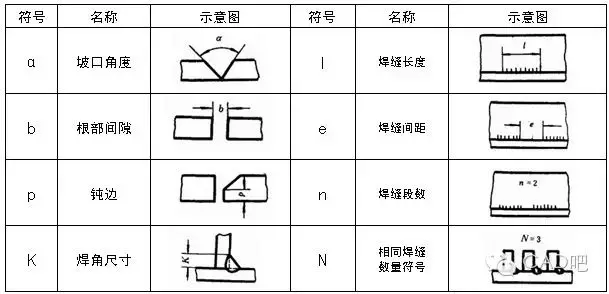

（1）有必要时, 焊缝标注可附带焊缝尺寸符号以及数据。焊缝尺寸符号一共存在16个。这16个详见GB/324 – 88。比如说:

（2）焊缝尺寸符号及数据的标注原则(如图)：

在焊缝横截面上的尺寸标注, 处在基本符号的左侧, 长度方向的尺寸, 以标在右侧为准则。

分别标的有关尺寸, 像坡口角度, 还有坡口面角度, 以及根部间隙, 都是放置标于基本符号的上侧亦或者是下侧的标点符号。

相同焊缝数量的符号标在尾部。

其情形为, 于基本符号的右侧之处, 不存在任意标示, 并且也没有别的所述说明情形, 此状况之时, 所意味的是, 焊缝在工件的整个长度范围之内是连续不断的。

当处于基本符号的左侧, 不存在任何标注, 并且也没有其他说明的情况下, 这意味着对接焊缝需要完全焊透。

06

焊接方法代号

如同图表是阐述着对接接头周遭的焊缝情况, 其中焊条电弧焊（111）是非在箭头侧进行打底操作, 且表面呈现齐平状态, 而埋弧焊（12）形成的V形焊缝处于箭头侧, 其表面同样也是要求达到齐平状况。

07

焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝之际, 只是标注基本符号, 而不会标注坡口尺寸, 坡口尺寸是由工艺来决定的；针对于那些有着强度或者气密性等要求的焊缝, 又或者是受到结构限定的特殊坡口而言, 则应当标注坡口尺寸的时候, 在必要的时段用图示法去绘制坡口结构图。

（2）对接焊缝拥有的有效厚度S依靠工艺来予以保证, 焊完之后是没办法进行测量操作的, 通常情况之下是不会去标注的。

（3）一般而言, 焊脚尺寸K的大小是这样的: 是3, 是5, 是8, 是10, 是12, 是14, 是20。

（4）断续焊缝的标注如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

（5）常见的焊缝标注错误
