焊接及其表示方法
GB/T324-2008
焊接
把零件的连接处加热到使其熔化的程度, 或者通过加热并施加压力达到熔化的效果（利用或者不利用填充材料），从而让连接处融合成为一个整体, 这一制造工艺叫做焊接, 焊接属于那种不可拆的连接方式。
那一种在焊接加工时会被要求用到的图样, 是焊接图样, 焊接图需要把焊接件的结构表现清晰, 还要将和焊接有关系的那些技术参数表示明白, 焊缝的种类, 还有画法、符号、尺寸标注法子以及焊缝标注方法在国家标准里面都被规定好了。
经常会被运用到的焊接方式包含了电弧焊, 电阻焊, 气焊, 钎焊这样几种, 而这里面电弧焊的应用范围则是最为广泛的。
常见的焊缝接头和焊缝形式
（a）对接接头、焊缝
（b）搭接接头、点焊缝
（c）T形接头、角焊缝
焊缝标注方法

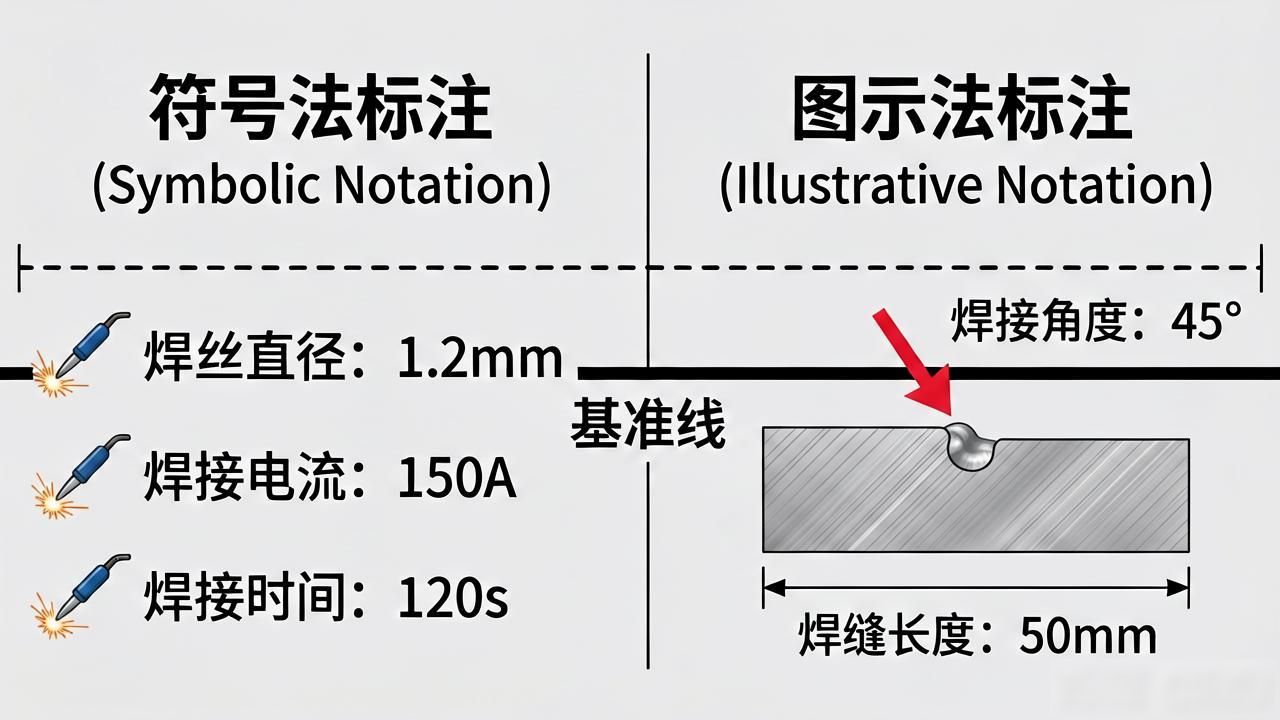

图样上焊缝有两种表示方法，即符号法和图示法
01
焊缝标注主要采用符号标注法, 在有必要的情况下允许借助图示法进行辅助。比如说, 用连续或者断续的粗线去表示连续或者断续焊缝；在有需求的时候绘制焊缝局部剖视图或者放大图来表示焊缝剖面形状；用细实线绘制焊前坡口形状等情况。
01
符号法

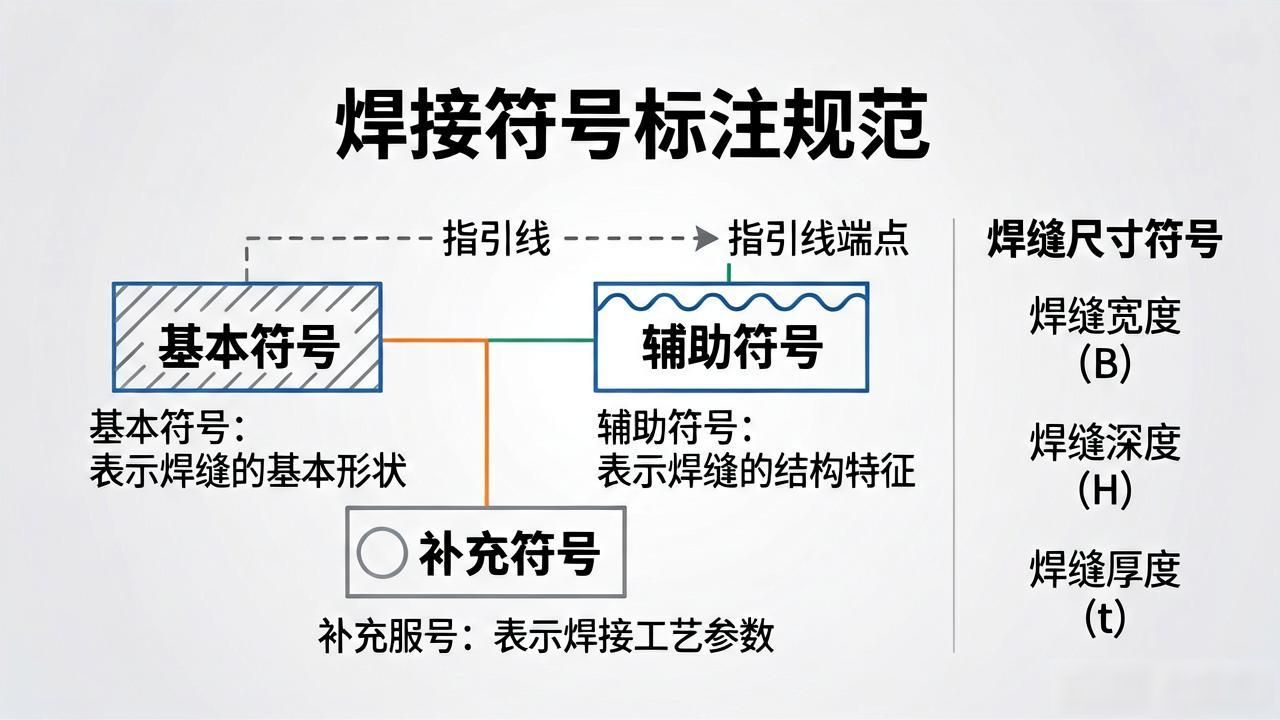

焊缝的结构形式借由焊缝代号来表达 , 焊缝代号主要涵盖: 基本符号 , 辅助符号 , 补充符号 , 指引线 , 以及焊缝尺寸符号构成。
用来表明焊缝横截面形状的基本符号, 其宽度是标注字符高度的十分之一, 要是字高为3.5毫米, 那么符号线宽就是0.35毫米。
是在标注双面焊焊缝的时候, 基本符号能够组合使用, 此情况用于接头, 基本字母也能联合运用。
辅助符号：是表示对焊缝表面形状特征辅助要求的符号。
存在这样一些符号, 这些辅助符号, 通常是跟着焊缝基本符号一块配合着来使用的, 在对于焊缝表面形状有着特别要求的状况下才可使用。
焊缝补充符号：是为了补充说明焊缝某些特征（范围）的符号
指引线, 用细实线绘制, 一般含有带箭头的指引线, 这称箭头线, 还有两条基准线, 其中一条是实线, 另一条是虚线, 基准线通常与图纸标题栏的长边平行, 必要时能加上尾部, 就是 90°夹角的两条细实线。
为了让焊接方法的标注以及文字说明得以简化, 能够运用国家标准GB/T5185－1999所规定的, 用阿拉伯数字去表示的, 金属焊接以及钎焊等各类焊接方法的代号。
焊接方法标注在指引线的尾部。
如下所示呈现出的是对接接头周边的焊缝, 其中焊条电弧焊这一焊接方式（其所对应的编号为111）处于非箭头的那一侧。
打底，表面齐平；埋弧焊(12)焊成的V形焊缝在箭头侧，
表面也要求齐平。
1.通常情况下, 箭头线对于焊缝所在位置一般不存在特别特殊的要求, 若箭头线直接朝向焊缝, 那么它可以朝着焊缝的正面或者反面。然而, 一旦进行标注单边V形焊缝、带有钝边的单边V形焊缝、带有钝边的单边J形焊缝时, 箭头线就应当朝着有坡口的那一侧的工件。
基本符号相对基准线的位置(U、V形组合焊缝)
(a)
(b)
(c)
2.基准线的虚线也可以画在基准线实线的上方，如下图
3、假如箭头线毫无偏差地径直指向焊缝, 那么基本符号就应当被标注在实线的那一侧。倘若箭头线所指的方向是焊缝的另外一侧, 此时基本符号则应该被标注在基准线的虚线那一侧。就像接下来所呈现的这幅图。
基本符号相对基准线的位置（双角焊缝）
双面焊缝（单边V形焊缝）
4、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如下图
对称焊缝（角焊缝）标注
5、如果不存在使意思被误解的状况, 在箭头线指向焊缝, 并且另一侧不存在焊缝要求的情形时, 准许省略基准线的虚线。
焊缝尺寸符号：是表示坡口和焊缝各特征尺寸的符号。
焊缝的尺寸符号为：
01
高度方向
02
长度方向
特定情况下简化标注
例：常见焊缝标注及说明
图7-37焊接装配图实例（支架）

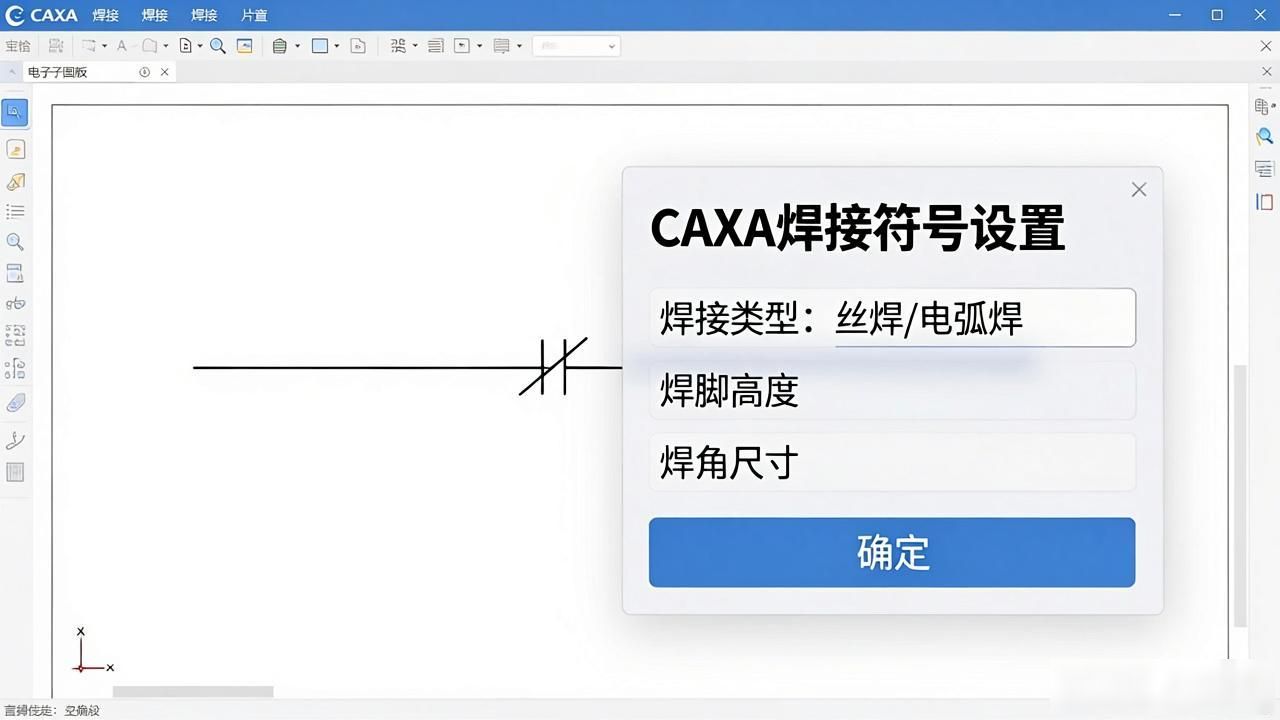

尺寸标注在CAXA电子图板里时, 有关焊接符号的标注方法被提供了。尺寸标注里选择焊接符号后, 如图7-38所示的对话框会被弹出。
图7-电子图板的焊接符号标注
图示法
依据国家标准 GB/－1990《技术制图焊接符号的尺寸、比例及简化表示法》的规定情形, 当需要于图样里简易地来绘制焊缝的时候，存在可用视图表示的情况, 存在可用剖视图表示的情况, 存在可用剖面图表示的各种情况, 还存在可以用轴测图示意地去表示的情况。
在同一图样中，通常只允许采用一种画法。
01
02
