焊缝标注全解：掌握符号法，精准表达焊接要求

01焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

对于焊缝标注, 主要采用符号标注法, 在有必要的情形下, 允许以图示法作为辅助。比如说, 采用连续或者断续的粗线来表明连续或者断续焊缝；在有需求的时候, 绘制焊缝局部剖视图或者放大图用以呈现焊缝剖面形状；运用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

02符号标注法的要素

焊缝符号标注时包含众多要素, 当中焊缝基本符号与指引线形成了焊缝的基本要素, 这属于一定要标注的内容。

除去焊缝基本要素之外, 在有需要时, 另外还要加注旁的辅助要素, 像是辅助符号, 亦或是需要补充的符号, 以及焊缝尺寸符号, 还有焊接工艺这类内容。

03焊缝符号及其标注

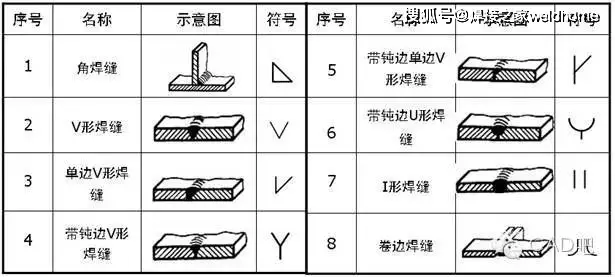

（1）表示焊缝横断面形状的符号是焊缝基本符号, 其共有13个, 具体可详见GB/324 – 88, 比如:

（2）辅助符号, 是那表示焊缝表面形状特征的符号, 当不需要确切说明焊缝表面形状的时候, 是可以不加注辅助符号的, 辅助符号配置在基本符号的固定位置, 辅助符号有3个。

（3）有一种符号, 它是用来补充说明焊缝某些特征的, 这种符号被称作补充符号, 其数量一共是5个。

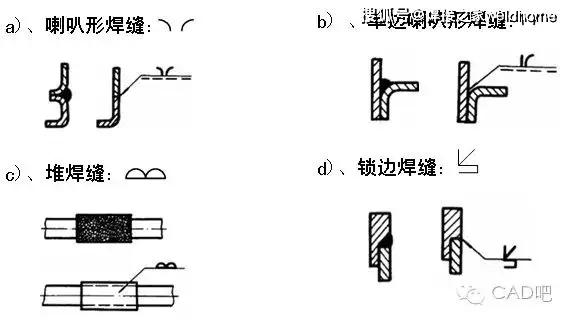

（4）焊缝符号, 是那种为了满足某些特殊情况因而规定的特殊符号, 其数量有4个。

04指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线之中, 存在着实线基准线跟虚线基准线, 虚线基准线能够画在实线基准线的之上以及线下。

当焊缝符号标注于实线基准线上时, 这表明焊缝处于箭头的那一侧, 而当焊缝符号标注在虚线基准线上时, 这意味着焊缝处于非箭头的那一侧。

标注双面或对称焊缝时可不加虚线。

05焊缝尺寸符号及其标注

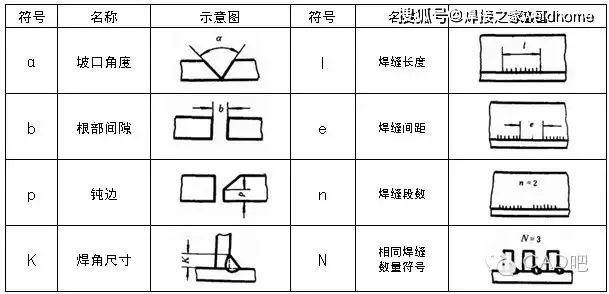

（1）焊缝标注在有必要之时, 是能够附带有焊缝尺寸符号以及数据的。焊缝尺寸符号总共是有16个, 其具体内容可详见GB/324 – 88 , 比如说:

（2）焊缝尺寸符号及数据的标注原则(如图)：

尺寸标注于焊缝横截面上时, 是在基本符号的左侧, 长度方向的尺寸, 标在右侧。

需标注的尺寸, 诸如坡口角度那些, 还有坡口面角度和根部间隙所对应的尺寸, 是标在基本符号的上面位置或者它的下面位置的。

相同焊缝数量的符号标在尾部。

处于基本符号右侧, 不存在任何标注, 并且没有其他说明的状况下, 这代表着焊缝于工件的整个长度范围之内是连续不断的。

当基本符号左侧没啥别的记号, 并且除此之外也没有另外作出一点表示时意思是对接焊缝得给彻彻底底地焊透。

06焊接方法代号

焊接方法代号参照GB/5185-1985

像这样, 图示呈现对接接头周边焊缝, 焊条电弧焊也就是(111)于非箭头一侧进行打底操作, 其表面需保证齐平, 埋弧焊即(12)焊制成的V形焊缝是在箭头一侧, 并且表面一样要求齐平。

07焊接标注说明

（1）坡口尺寸的标注

一般焊缝, 仅标注基本符号, 而不标注坡口尺寸, 其坡口尺寸由工艺来决定；对于有强度、气密性等要求的焊缝或者受结构限定的特殊坡口, 要标注坡口尺寸, 在必要的时候用图示法去绘制坡口结构图。

（2）对接焊缝的有效厚度S, 是依靠工艺来予以保证的, 在焊接完成之后, 是没有办法进行测量的, 通常情况下, 是不会进行标注的。

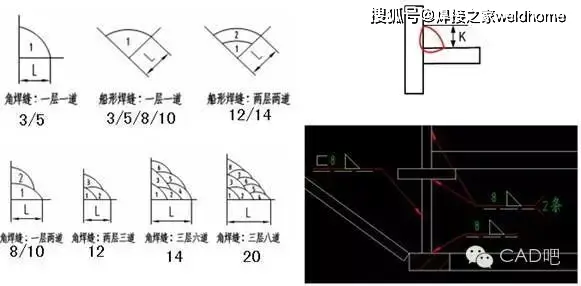

（3）焊脚尺寸K所具有的大小情况一般是这样的, 分别为3, 还有5, 以及8, 再就是10, 接着是12, 随后是14, 最后是20。

（4）断续焊缝的标注如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

（5）常见的焊缝标注错误
