钣金图纸中的各种焊接符号，收藏起来！

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注主要采用符号标注法, 在存在必要情形时, 允许用图示法加以辅助。像用连续或者断续的粗线去表示连续或者断续焊缝这样；等到需要之际, 绘制焊缝局部剖视图或者放大图来展现焊缝剖面形状这样；用细实线绘制焊前坡口形状这样等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

关于焊缝符号标注, 存在着诸多要素, 当中, 焊缝基本符号与指引线, 共同构成了焊缝的基本要素, 而且, 这属于必须要进行标注的内容。

焊缝基本要素之外, 必要之时还要去加注别的辅助要素, 像辅助符号, 以及补充符号, 还有焊缝尺寸符号和焊接工艺等这些内容。

3、焊缝符号及其标注

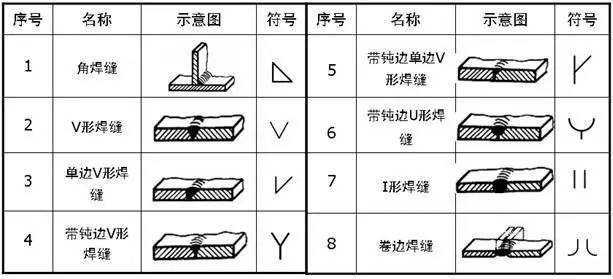

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量一共有13个, 具体相关见GB/324 – 88, 举例来说:

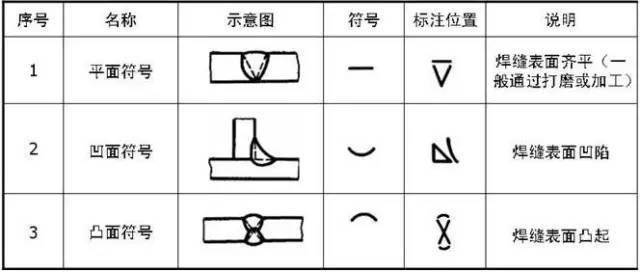

（2）辅助符号, 是用来表示焊缝表面形状特征的符号, 倘若不需要确切地去说明焊缝的表面形状, 那么是可以不加以加注辅助符号的, 辅助符号会配置在基本符号固定的位置, 辅助符号其数量共有3个。

（3）补充符号乃是采用的、用来对焊缝某些特征加以补充说明的符号, 合共有5个。

（4）焊缝符号是为满足某些特殊情形而规定的特殊符号, 其数量共有4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线分为两类, 一类是实线基准线, 另一类是虚线基准线, 虚线基准线能够画在实线基准线之上, 也能够画在实线基准当下。

焊缝符号若标注于实线基准线上, 那就表明焊缝处于箭头侧, 而若标注在虚线基准线上, 这就意味着焊缝处于非箭头侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

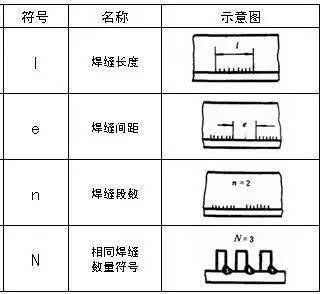

（1）当焊缝标注有必要之时, 能够附带有焊缝尺寸符号以及数据。焊缝尺寸符号总共。

有16个（详见GB/324-88），例如：

（2）焊缝尺寸符号及数据的标注原则(如图)：

置于基本符号左侧的, 是焊缝横截面上的尺寸标注, 标在右侧的, 则为长度方向的尺寸。

尺寸有坡口角度, 还有坡口面角度以及根部间隙等, 这些尺寸标记在基本符号的上侧, 或者是下侧。

相同焊缝数量的符号标在尾部。

处于基本符号之右侧那儿, 没有着任何的标注, 并且呢又不存在其他的说明, 这种情况之下, 意味着焊缝于工件的整个长度范围之内是连续不断的。

在基本符号的左侧, 没有任何标注, 并且没有其他说明, 这种情况下, 表示对接焊缝要完全焊透。

6、焊接方法代号

焊接方法代号参照GB/5185-1985

如图可见对接接头周围焊缝示意情形, 其中采用焊条电弧焊(111)时出于特定要求在非箭头侧进行打底操作, 且其表面呈现齐平状态；而采用埋弧焊(12)所焊成的V形焊缝处于箭头侧, 同时其表面同样被要求达到齐平状况。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝, 仅仅标注基本符号, 不标记坡口尺寸, 而这些坡口尺寸需要由工艺来确定；对于那些有强度、气密性等相关要求的焊缝, 或者是受到结构限制的特殊坡口, 应当标注坡口尺寸, 在必要的时候运用图示法来绘制坡口结构图。

（2）对接焊缝其所具有的有效厚度S是依靠工艺来予以保证的, 在焊接完成之后是没有办法进行测量的, 一般情况下是不会进行标注的。

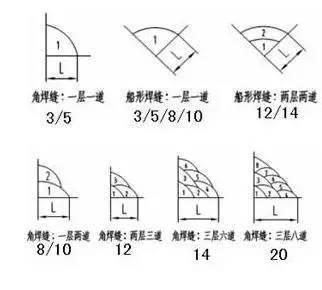

3）焊脚尺寸为K这般东西的大小一般性而言是这些: 3, 5, 8, 10, 12, 14, 20。

4）断续焊缝的标注

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

（5）常见的焊缝标注错误

（5）常见的焊缝标注错误
