立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注, 焊缝尺寸符号以及其选用范围, 于介绍基本符号之际同时进行介绍, 并且仅仅介绍和基本符号有关联的部分。

焊缝标注的示例能在下图看到, 图里所展示的焊缝符号涵盖, 基本符号, 也就是图中数字8后面跟着的那个符号, 补充符号, 即图当中呈现的一面黑旗模样的, 指引线, 甚至还有焊缝尺寸符号。

焊缝基本符号, 是用来表示焊缝截面形状的符号, 像I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝, 封底焊缝等, 基本符号以及辅助符号, 在图纸上是要用粗实线去绘制的, 引出线则需用细实线绘制, 具体符号可见下表。

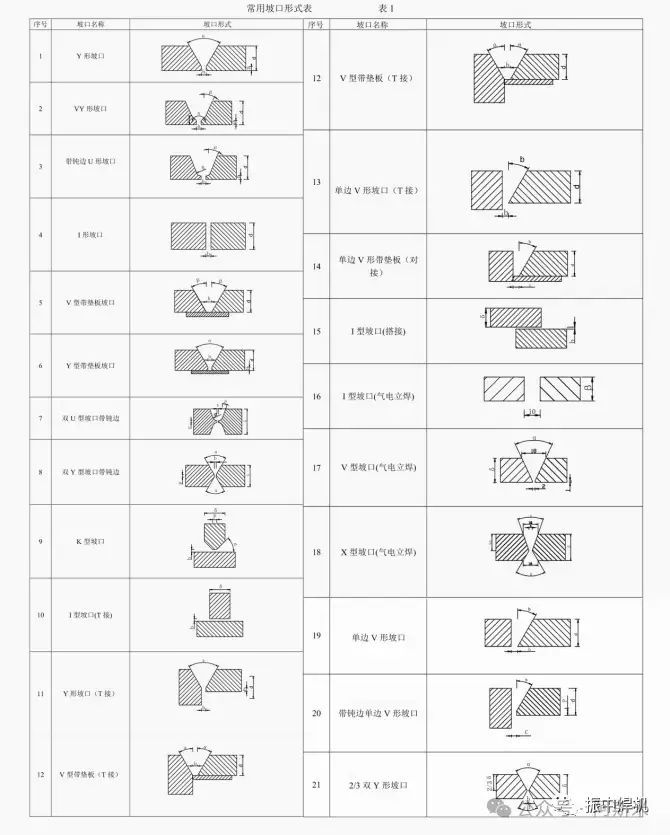

常用坡口形式如下：

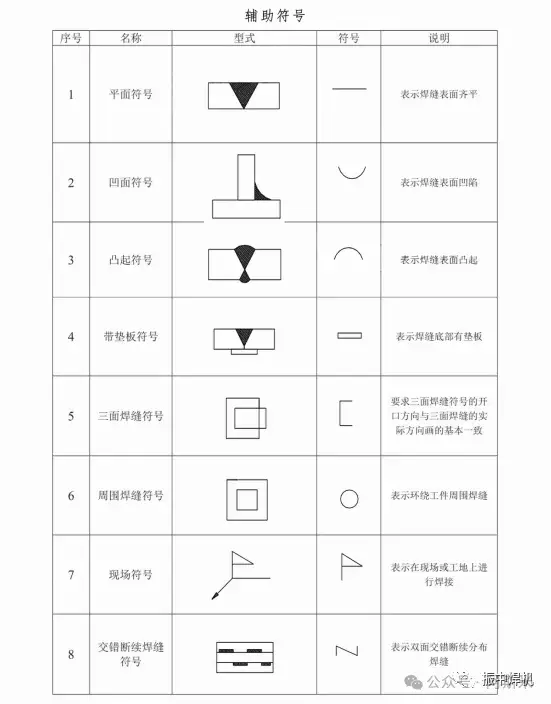

有这么一种符号, 它被称作辅助符号, 其作用是用来表示焊缝表面形状特征。辅助符号存在三种类型, 它们各自所表示的内容不一样, 一种表示焊缝表面是平齐的状态, 一种表示焊缝表面呈现出凹陷的样子, 还有一种表示焊缝表面是凸起的情形。在通常的状况之下, 由于不需要确切地去说明焊缝的表面形状, 所以辅助符号常常是不进行标注的。

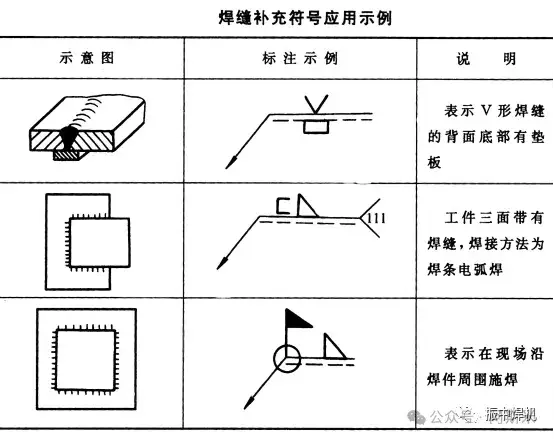

有时候, 是为了对焊缝的某些特征予以补充说明, 才需要用其它符号去表示。补充符号应用的示例, 见于下面这个表格。

然而, 要完整表明焊缝, 除上述符号外, 还存在指引线, 还有一些尺寸符号, 以及数据。

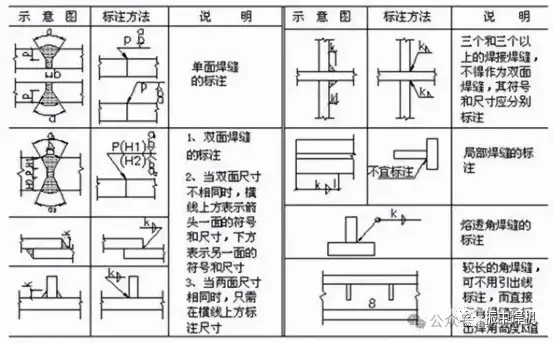

带有箭头的指引线, 以及两条基准线, 其中一条是实线, 另一条是虚线组成指引线这一整体, 两部分构成一般情况的指引线, 而这样的如同上面所呈现的图a。

要是焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那一侧, 就如同图b所示。

要是焊缝处于接头的非箭头那边, 那么就要把基本符号标注在基准线的虚线一侧, 就如同图c那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

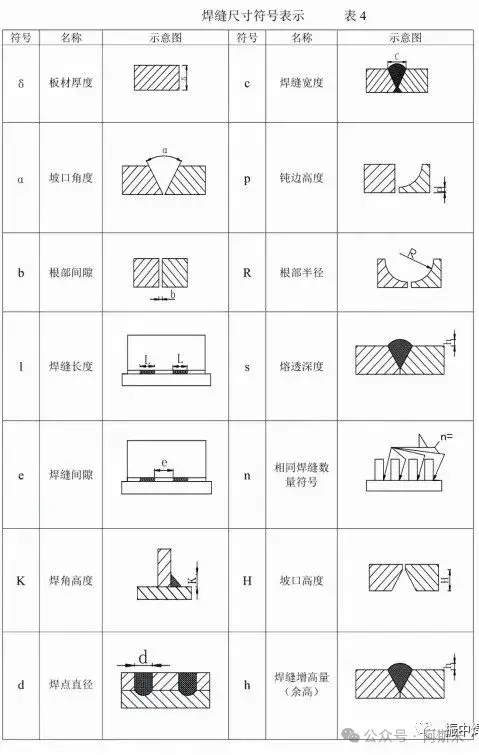

存在着众多的焊缝尺寸, 于标注实际焊缝之时, 设若尺寸要素较少, 那么便直接在焊缝符号之上进行标注。有时鉴于要更为明确地将焊缝的形式予以表示，就会采用机械制图的方式来做出表征。

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 当呈现出这样的状况时, 即在基本符号的右边, 不存在任何的标注情形, 并且也没有其他方面的说明, 这就意味着, 焊缝在工件的整个长度范围之内, 是处于连续状态的。

2、 于基本符号之左侧, 不存在任何标注, 并且没有其他说明的情况下, 意味着对接焊缝需要完全焊透。

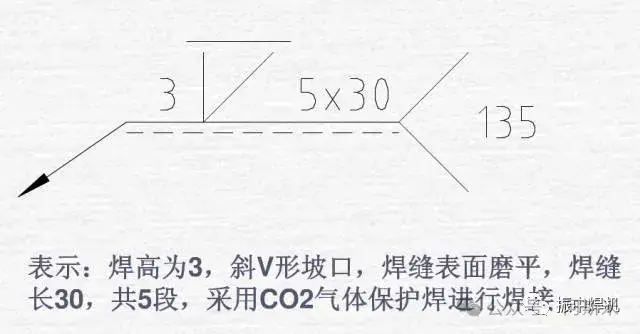

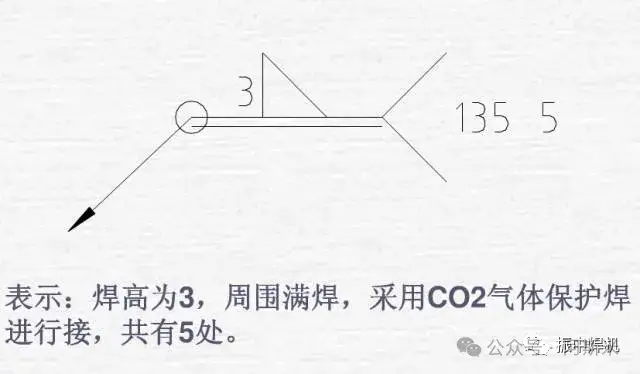

个别焊接符号标注图解示例：
