首先宋老师来介绍一下什么是焊接符号：
国家标准的焊接符号是GB324, 它作为一种工程语言, 能够在图纸上把焊缝的形状、几何尺寸以及焊接方法, 用简易明晰的方式表达出来。这正是我国所确立的用于让焊接师傅与焊接工艺进行对接的、简便快捷的方法。
焊接符号的意思及作用：
那一种把在图样之上, 运用技术制图方式所呈现的焊缝主要形式以及尺寸, 采取一些符号实施来表示的办法, 被称作焊接符号, 其能够表示出:。
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的
通常情况下, 图纸上会采用技术制图的方式来呈现焊缝形式以及坡口尺寸。当下, 为了使焊缝在图样上的表示方法得以简化, 故而采用国家标准所规定的焊缝符号以及坡口尺寸的表示方法。
焊接符号组成结构
焊接符号通常是由基本符号以及指引线构成, 在必需要用时还能够加上辅助符号, 补充符号以及焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些

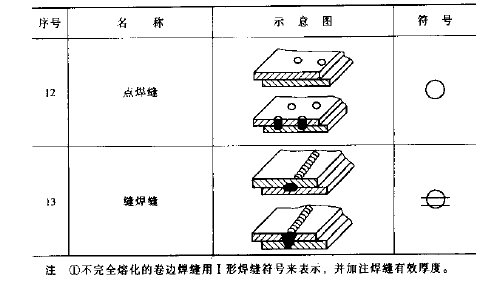

焊缝基本符号, 是用来表示焊缝截面形状的符号, 它借助近似焊缝横剖面形状的符号予以表示, GB324 – 1988里规定了13种焊缝形式的符号, 具体见表2 – 2。
点击下载焊接符号说明大全（excel表格详细讲解）
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
(1) GB324一2008《焊缝代号》。
(2) 关于手工电弧焊焊接接头的基本形式与尺寸, 有GB985 – 1988这一标准。
表示焊缝的辅助符号有哪些

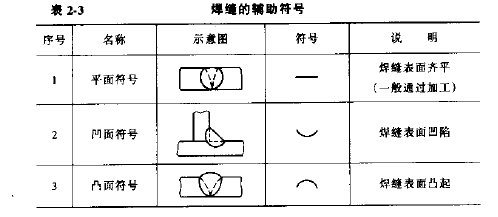

表示焊缝表面形状特征的辅助符号, 其符号情况见表2-3。当并不需要确切将焊缝的表面形状予以说明时, 那么此处可以不用辅助符号。
表示焊缝的补充符号有哪些

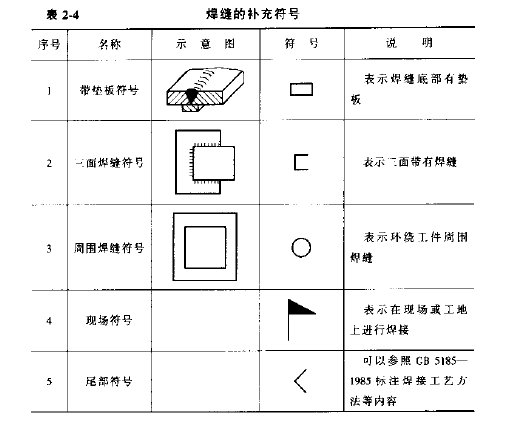

补充符号, 是那种为了去补充说明, 关于焊缝的某些特征, 才采用的符号, 它被陈列在表2-4当中。
表示焊缝的尺寸符号有哪些

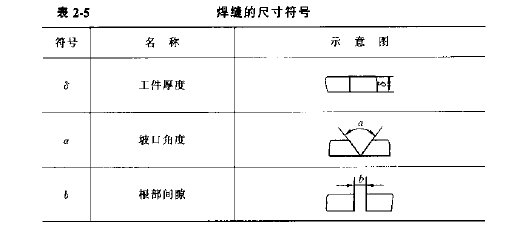

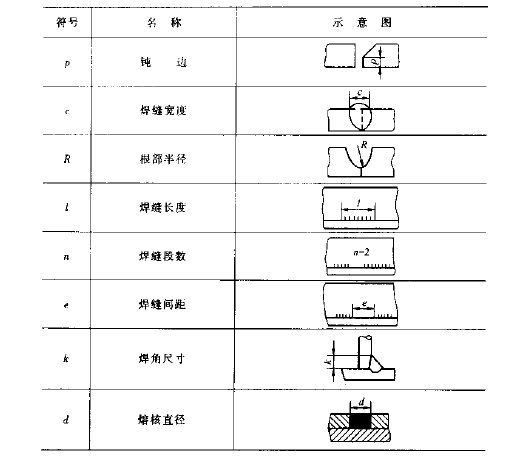

焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线

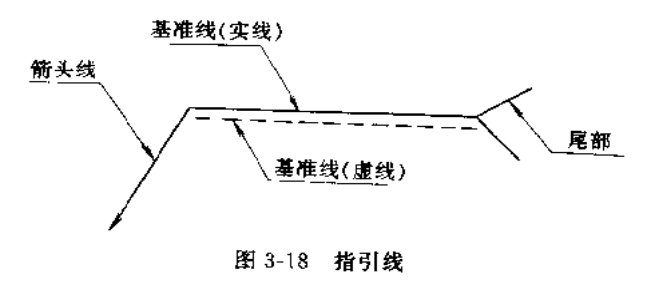

指引线, 是用于表示指引焊缝位置的符号, 它由带箭头的指引线以及两条基准线构成, 其中一条是实线, 另一条则是虚线。指引线所指向的地方是有关焊缝处, 基准线正常情况下应是水平线模样。焊缝符号以及尺寸会标注在基准线上, 在需要的时候, 基准线的末端会加一个尾部, 其作用是作其它方面的说明, 比如焊接方法等, 就如同图3-18所展示的那样。
焊接符号标注方法

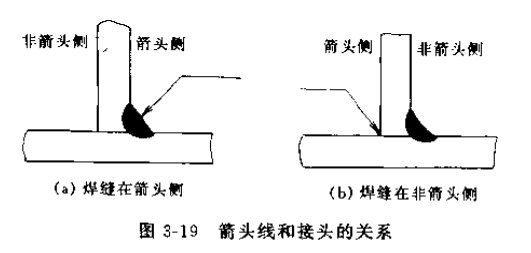

上述基本符号、辅助符号、补充符号, 以及指引线、一些尺寸符号和数据等, 应包含在完整的焊缝表示方法里。标注箭头线时, 能够指向焊缝, 也能够不指向焊缝, 像图3-19展示的那样。

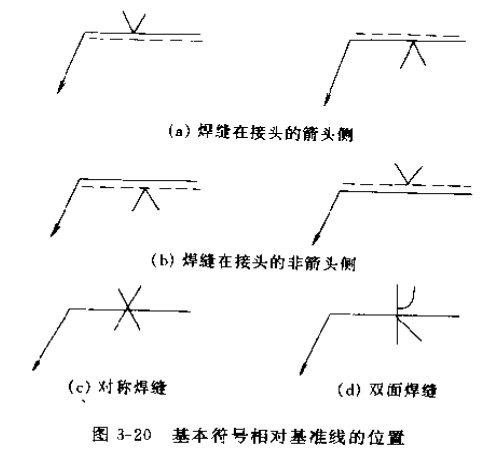

存在既可在基准线实线上侧、又可在此线上侧之下的基准线虚线, 若焊缝处于接头的箭头那里, 那么基本符号便在基准线的实线一侧被标注, 要是焊缝在接头并非箭头指的边侧, 基本符号就要放在基准线虚线的一边来标注。对称焊缝或者双面埠缝在标注的时候可以不增添虚线, 就像图3-20呈现的那样。
焊缝尺寸符号及数据的标注原则如下：
1.在基本符号的左侧, 进行这样的标注: 标注钝边高度为p , 标注坡口高度是H , 标注焊角高度称K , 标注焊缝余高为h , 标注熔透深度谓s , 标注根部半径为R , 标注焊缝宽度记C , 标注焊角直径叫d。
2.在基本符号的右边, 进行标注, 标注的内容为, 焊缝的长度是l, 焊缝的间隙为e, 相同焊缝的数量是n。
3。在基本特号上边标注：坡口角度a，根部间隙b。
焊接符号标注实例及方法

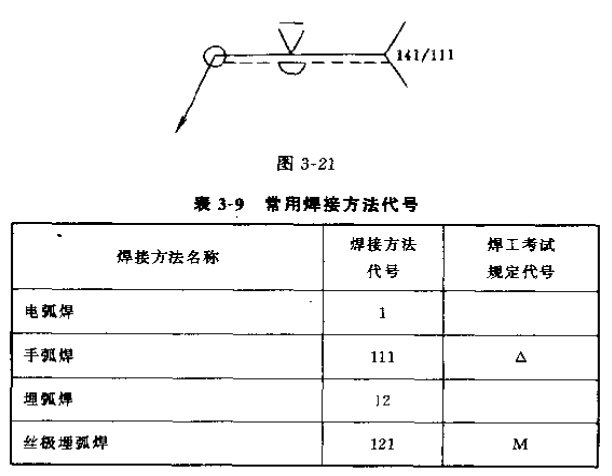

在焊接结构图样当中, 焊接方法依据国家标准 -85 的规定, 要用阿拉伯数字去表示, 且标注于指引线的尾部。常见的焊接方法代号在表 3 – 9 里有所呈现。要是属于组合焊接方法, 能够用“/”来分开, 左边代表正面（或者盖面）的焊接方法, 右边代表背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 接着用语手工电弧焊进行盖面, 那么就表示成 141/111。
如图3-21所示, 有焊缝符号以及焊接方法代号标注示例。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面维持齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

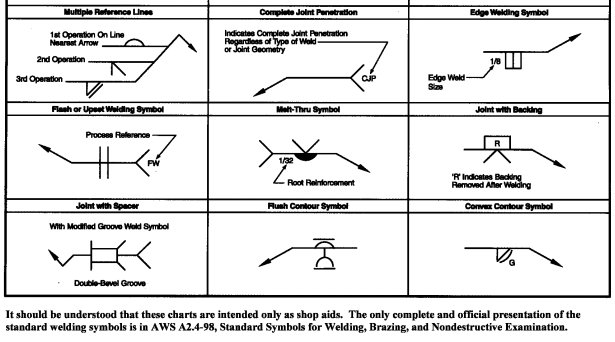

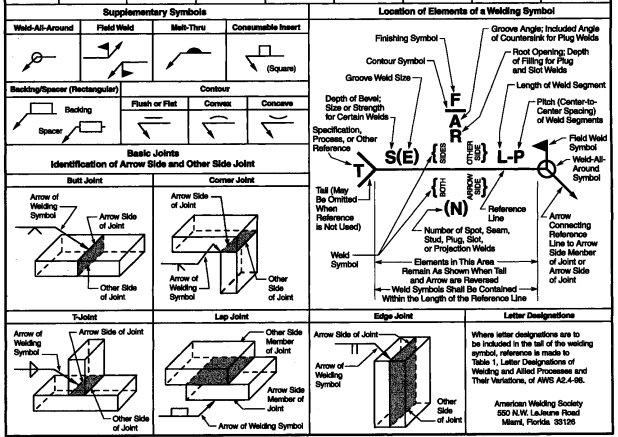

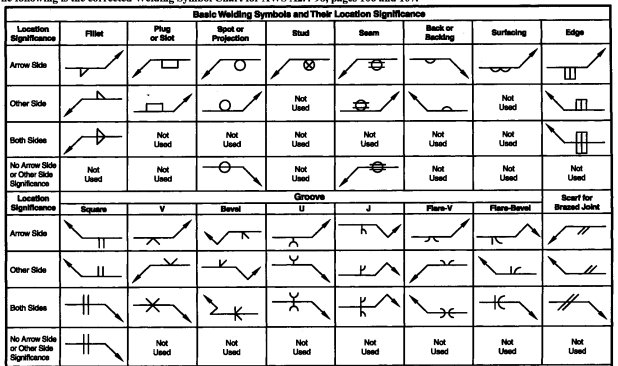

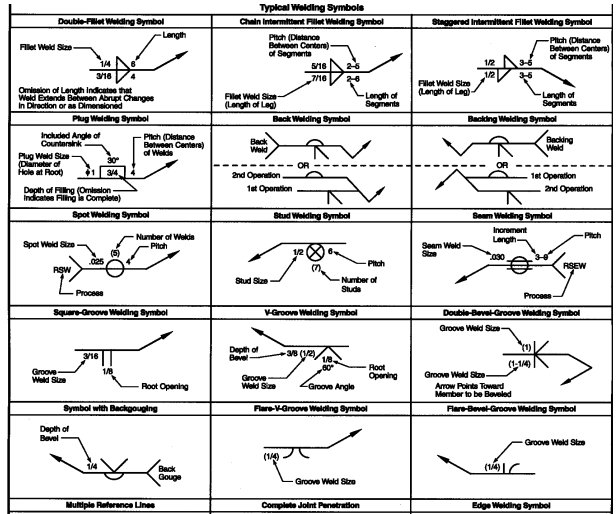

详解aws焊接符号
AWS其英文全称为美国焊接学会, 也就是美国焊接学会。AWS焊接符号标准在世界各地被广泛应用, 由于AWS焊接符号标准跟中国的焊接符号标准（GB324）存在不同, 对于经常接触国外图纸的朋友而言掌握AWS焊接符号标准是很有必要的。
AWS跟中国标准是一样的, AWS焊接符号含有基准线, 还有箭头线这类基本元素, 同样存在辅助符号, 其表示方式大体上都没什么差别。举个例子, 角焊缝, 国标的和AWS标准的表达都是利用三角符号。只是, 焊接符号处在基准线的那种位置, 所表达的意思却是完全相反的。所以用到AWS标准的时候要参照原文, 不能依据国标去理解。
钢结构焊接符号含义大全
GB324 一 1988《焊缝代号》是用来绘制钢结构焊接符号的依据, 钢结构通常属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 它们的线型都是细线。如同图133所示。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只有在特殊条件下才会与标题栏垂直。

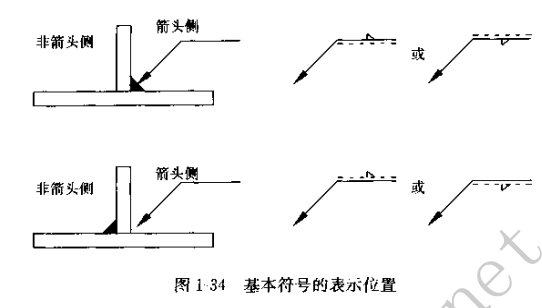

3、倘若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的并非箭头的那一侧, 那么基本符号会标注在基准线的虚线那边, 就如同图1 – 34所示。
4、当为双面对称焊缝时。基准线可不加虚线，如图1-35。

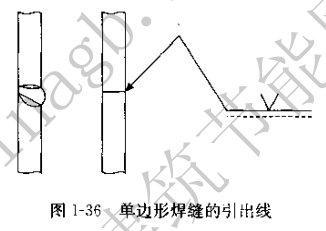

5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件, 就如同图1-36那样。
6、不是与基准线重合的线段, 而是基本符号, 还有补充符号, 它们和基准线相交, 或者相切, 并且用粗实线表示。
7、焊缝的基本符号, 是粗实线, 辅助符号, 同样是粗实线, 补充符号（尾部符号除外）, 全部都是粗实线, 尺寸数字呢, 原则上也是粗实线, 尾部符号, 它是细实线, 尾部符号, 主要用于标注焊接工艺、方法等内容。

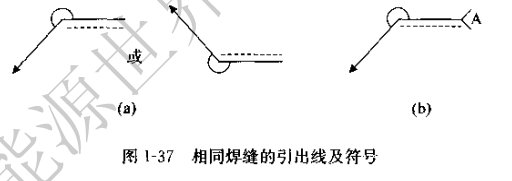

8、于同一图形里头, 要是焊缝形式、断面尺寸以及辅助要求全都一样的情况下, 能够仅仅挑选一处去标注焊缝的符号跟其尺寸。并且还要加注那种“相同焊缝的符号”, 相同焊缝符号乃是3/4圆弧, 绘制此圆弧于引出线的那个转折之处。犹如如图1-37(a)所见那般。
在同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号范围之内, 分类编号运用A、B、C……在同一类焊缝当中可以选择一个地方标注代号, 就如同图1-37(b)所示。
9、按图1-38 方式标注的, 是熔透角焊缝的符号, 其符号为涂黑的圆圈, 画在引出线的转折处, 标点符号。
10、对于那种形状之中比较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种情况, 是可以不使用引出线来标注的, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K, 就如同图1 – 39所呈现的那样。
11、当其于连接长度范围里, 仅仅只是局部出现焊缝的区段时, 此时采取按图1-40进行标注这一方式。其中, K所代表的是角焊缝焊脚尺寸。
12、当焊缝于分布上并非规则之时, 于施行标注焊缝符号该行动的同一时候, 于那具焊缝性质呈现状态的地方添加中实线来将可见焊缝在视觉层面予以如实呈现, 或者添加栅线从而展现所谓不可见焊缝的相关情形, 其具体标注方法参照图1-41, 此图能将操作细节清晰展示出来。

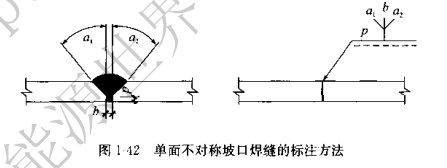

13、彼此相互焊接的两个焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线箭头是对着较大坡口的那个焊件的, 就如同图1 – 42中所呈现的那样。
14、其围焊缝符号, 用于环绕工作件周围, 是以圆圈来表示的, 它会画在引出线的转折之处, 同时也要标注出其焊角尺寸K哎。如同图1 – 43那种模样。
15、当存在三个及三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注。此时, 焊缝符号以及尺寸应该各自分别予以标注, 就如同图1 – 44所示的情况。
16、在施工现场干焊接活的焊件, 其上面的焊缝得标注“现场焊缝”这个符号。现场焊缝符号, 是那种涂黑的三角形旗号模样, 它绘制于引出线发生转折的地方, 就如同图1 – 45所呈现的那样。

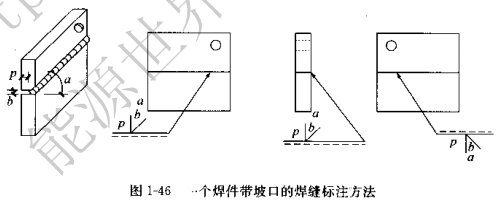

17、有两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如说呈现单面V形这样的情况时, 引出线的箭头会去指向那个带有坡口的焊件, 就如同图1-46所显示的那样。
钢结构焊接符号大全：

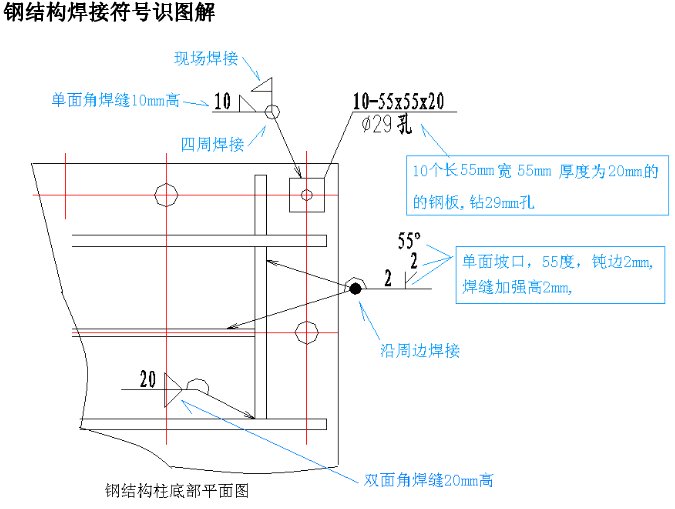

一个钢结构焊接符号标注实例：
