首先宋老师来介绍一下什么是焊接符号：
GB324是我国规定的焊接符号国家标准, 焊接符号是一种工程语言, 它能够在图纸上简单且明了地对焊缝的形状予以说明, 还能对焊缝的几何尺寸加以说明, 同时也能说明焊接方法。此类是我国用以规定使焊接实现简单快速, 进而让焊接师傅能与焊接工艺实现对接的方法。
焊接符号的意思及作用：
一种通过采用一些符号, 把那在图样上以技术制图方法所呈现的焊缝的基本形式和尺寸进行表示的方法, 被称作焊接符号。焊接符号能够表示出:
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的
在图纸之上, 焊缝形式以及坡口尺寸, 一般是运用技术制图的方式去进行表示。为用以简化焊缝于图样里的表示方式, 当下采用的是国家标准所规定的焊缝符号以及坡口尺寸的表示方式。
焊接符号组成结构
组成焊接符号的, 一般是基本符号与指引线的结合, 在必要的情况下, 还能够添加辅助符号、补充符号以及焊缝尺寸符号, 标点。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

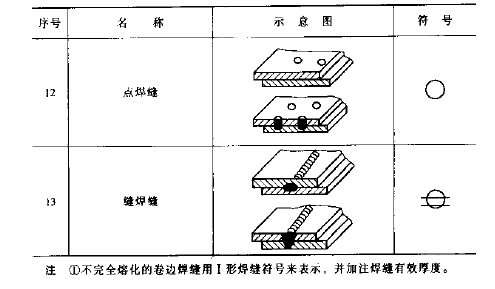

表示焊缝的基本符号有哪些
焊缝基本符号, 是用来表示缝截面形状的符号, 它借助近似于焊缝横剖面形状的符号予以表示。GB324 – 1988里规定了13种焊缝形式的符号, 这在表2 – 2中有所呈现。
点击下载焊接符号说明大全（excel表格详细讲解）
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
(1) GB324一2008《焊缝代号》。
(2) 《手工电弧焊焊接接头的基本形式与尺寸》, 它是GB985 – 1988。
表示焊缝的辅助符号有哪些

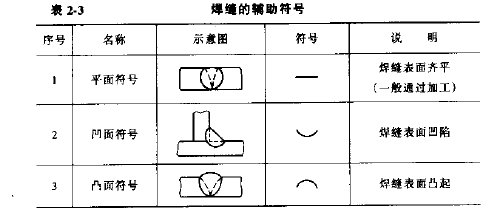

用以表示焊缝表面形状特征的辅助符号, 其具体内容见表2-3。当并不需要确切地对焊缝表面形状予以说明时, 辅助符号可不使用。

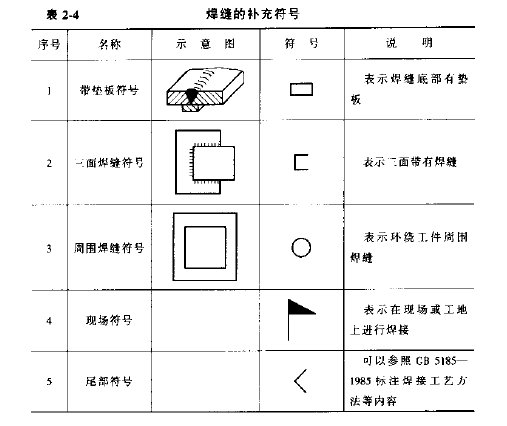

表示焊缝的补充符号有哪些
用来作为补充说明焊缝某些特征而采用的符号是补充符号, 其情况可见表2-4。
表示焊缝的尺寸符号有哪些

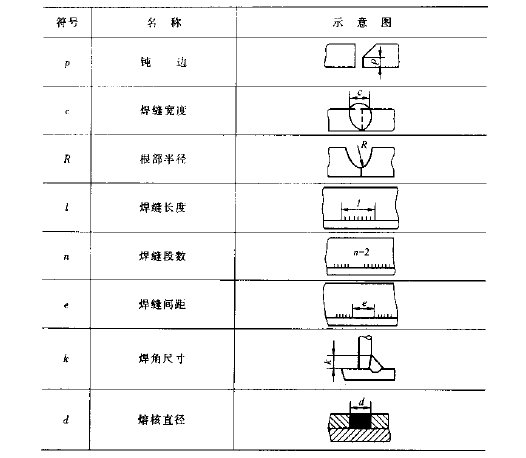

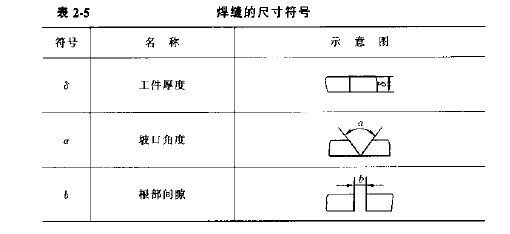

焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线

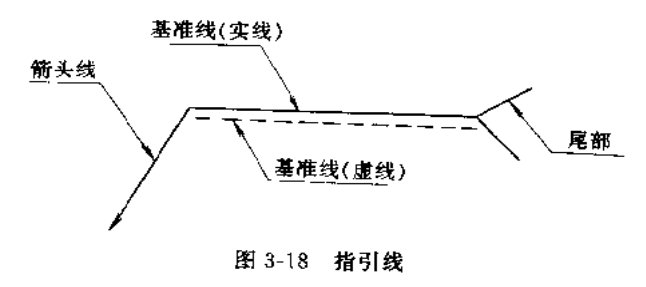

体现指引焊缝位置的符号是指引线, 其由带箭头的指引线以及两条基准线联合起来构成, 其中一条是实线, 另外一条是虚线呀!这种指引线会把指向相关焊缝处, 而基准线按道理一般得设置成水平线。焊缝符号以及尺寸都被标注在基准线上, 实在有必要的时候, 基准线末端要 一项尾巴, 用其作出其他类别上面的说明之用(比如说焊接方法等等), 就类似于图3-18所展示的那样子哟!
焊接符号标注方法

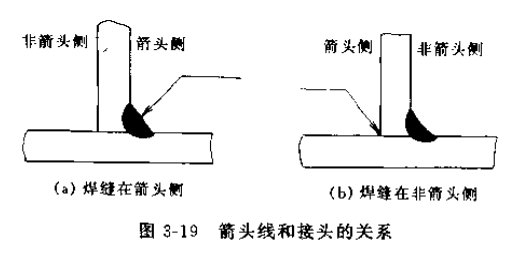

基本符号, 补充符号, 辅助符号, 指引线, 一些尺寸符号跟数据等这些, 通通都应包含在完整的焊缝表示方法里面。标注箭头线的时候, 它可以指向焊缝, 也或者不指向焊缝, 就好像图3 – 19所展示给我们看的那样子。

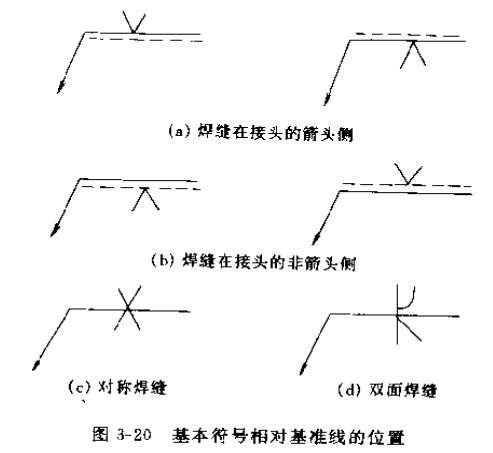

基准线的虚线, 能够在基准线的实线上方或者下方, 要是焊缝处于接头的箭头那一侧的时候, 基本符号就标注在基准线的实线那一侧, 倘若焊缝处于接头非箭头那一侧时, 就要将基本符号标注在基准线的虚线那一侧。另外进行对称焊缝或者双面埠缝标注时, 不用加虚线, 按照图3-20所示。
焊缝尺寸符号及数据的标注原则如下：
1.于基本特号的左边进行标注项目, 钝边高度为p, 坡口高度是H, 焊角高度为K, 焊缝余高是h, 熔透深度为s, 根部半径是R, 焊缝宽度为C, 焊角直径是d。
2.于基本符号之右侧进行标注, 所标注内容为: 焊缝的长度是l, 焊缝的间隙为e, 彼此相同的焊缝数量是n。
3。在基本特号上边标注：坡口角度a，根部间隙b。
焊接符号标注实例及方法

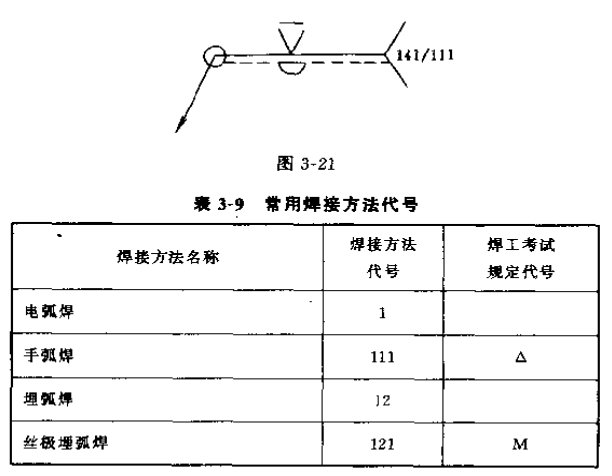

结构图样涉及焊接, 焊接方法按国标 -85规定, 以阿拉伯数字表示, 标注于指引线尾部。常用焊接方法代号见表格3 – 9。组合焊接方法时, 用“/”分开, 左侧为正面（或盖面）焊接方法, 右侧处是背面（或打底）焊接方法。像V形焊缝, 先以钨极氢弧焊打底, 后用手工电弧焊盖面, 标注为141/111。
标注示例中所呈现的焊缝符号以及焊接方法代号, 如图3-21所示。此图展现的是V形坡口对接焊缝, 其背面进行封底焊, 正面对接焊缝表面使其齐平, 具体焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

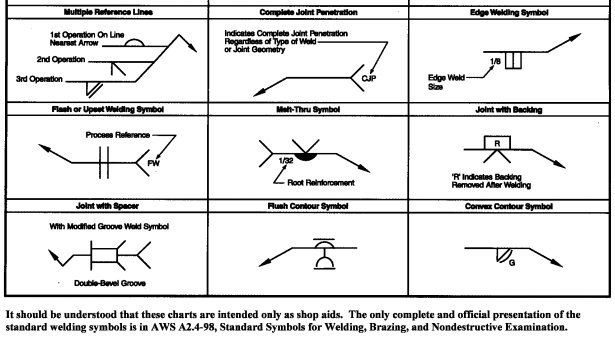

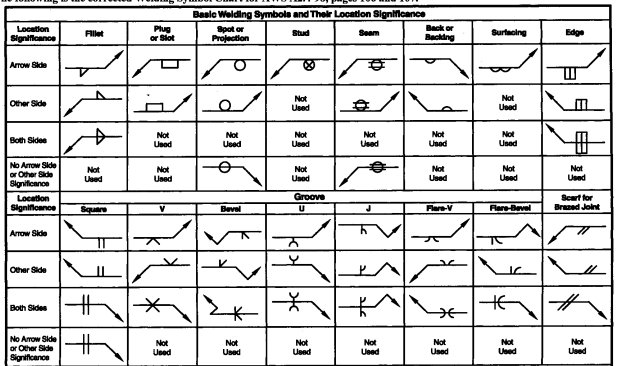

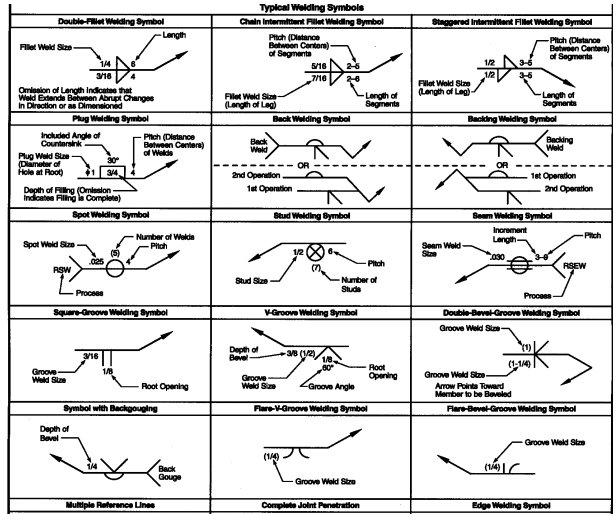

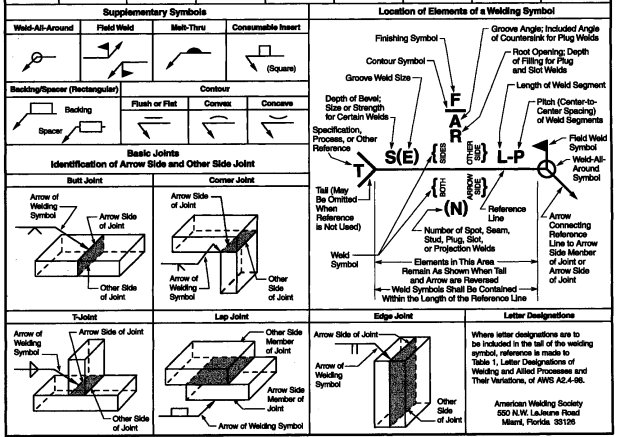

详解aws焊接符号
美国焊接学会, 其英文全称为AWS , AWS焊接符号标准在世界各地广泛应用, 因该标准与中国焊接符号标准（GB324）不同, 所以对于常接触国外图纸的朋友而言, 掌握它很有必要。
AWS跟中国标准是一样的, AWS焊接符号含有基准线以及箭头线这类基本元素, 也有辅助符号, 焊接符号的表示方法大体上都差不多。比如说, 角焊缝国标的表示与AWS标准的表示都是采用三角符号。然而, 焊接符号处于基准线的位置, 所表达的意思却是完全相反的。所以在使用AWS标准时要参照原文, 不能依据国标去理解。
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》, 绘制焊接符号, 也包括钢结构焊接符号, 其中钢结构通常属于建筑学科, 属于建筑行业, 所以在标注钢结构焊接符号时, 常常伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定：
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 并且这两条线的线型, 都是细线。就如同图1-33那样。
2、基准线的虚线能画在其实线的之上一侧, 或者可画于其之下一边, 基准线通常是要跟图样的标题栏保持平行关系的, 只是在特殊的条件状况下方才会与标题栏呈现垂直状态。

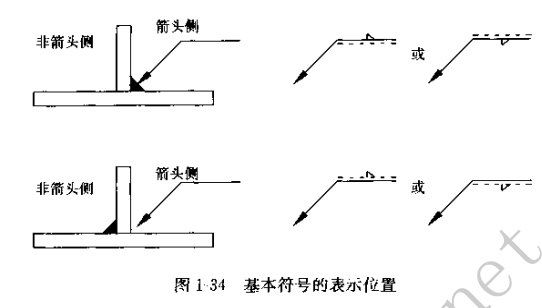

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边, 就如同图1 – 34所示。
4、当为双面对称焊缝时。基准线可不加虚线，如图1-35。

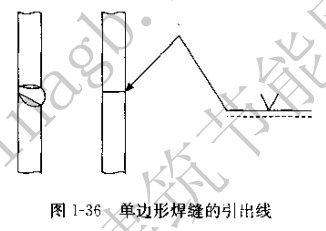

5、箭头线与焊缝相对的位置, 平日里并无特别的要求, 然而, 当标注单边形焊缝的时候, 该箭头线需朝着带有坡口那一侧的工件指向, 恰似图1 – 36那般。
6、基本符号, 其中补充符号, 和基准线相交, 或者相切并且, 与基准线重合的线段, 是用粗实线所表示标点符号。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样为粗实线, 尺寸数字原则上也是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法之类的内容。

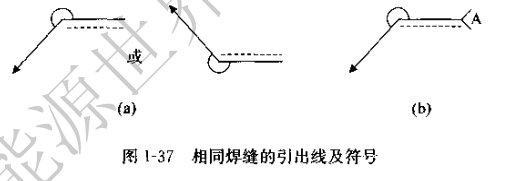

8、于同一图形之上, 当焊缝方面的形式, 以及断面尺寸, 还有辅助要求, 这些均处于相同状况之时, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧状, 绘制在引出线的转折之处, 就如同图1-37(a)所示。
于同一个图形之上, 存在多种一样的焊缝之时, 能够把焊缝进行分类并编号, 再标注于尾部符号范畴内, 分类编号运用A、B、C……在同一类焊缝当中可挑选一处来标注代号, 情形如图1-37(b)所示。
9、按图1-38方式所标注的, 是熔透角焊缝的符号, 熔透角焊缝这个符号呢, 是个涂黑的圆圈, 它画在引出线的转折处。
10、使用形状之中比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘部位的焊缝, 能够不采用引出线进行标注, 而是直接在角焊缝的旁边标注关于焊缝尺寸的值K, 就如同图1-39所示。
11、若于连接长度跨度范围中不过是局部的片断区域存在焊缝之际, 依照图1-40予以标注的做法来进行, K指的是角焊缝焊脚的尺寸大小。
12、焊缝分布处于不规则状态时, 于标注焊缝符号之际, 于焊缝那里添加中实线来当作显示出来的焊缝的表示方式, 或者添加栅线当作无法看见的焊缝的表示方式, 所采用的标注办法如同图1-41。

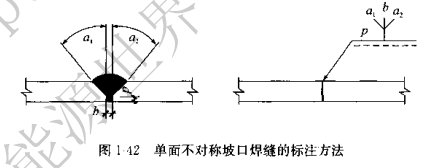

13、两个相互具备焊接关系的焊件, 要是处于单面焊且带有双边呈现不对称情况的坡口焊缝状态时, 引出线的箭头所指向的是具有较大坡口的那个焊件, 就如同图1 – 42所展示的那样。
14、围焊缝符号, 是用来表示环绕工作件周围的, 它要用圆圈表示, 画在引出线的转折处, 还要标注其焊角尺寸K, 如图1-43所示。
15、当存在三个或者更多的焊件彼此进行焊接时, 那些焊缝是不可以当作双面焊缝去标注的, 焊缝符号以及尺寸均应当分别来标注, 情形如同图1-44所示。
16、焊件处于施工现场进行焊接时, 其焊缝要有“现场焊缝”符号的标注。该现场焊缝符号是涂黑的三角形旗号, 此符号绘在了引出线的转折之处, 呈现情况参照于图1-45。

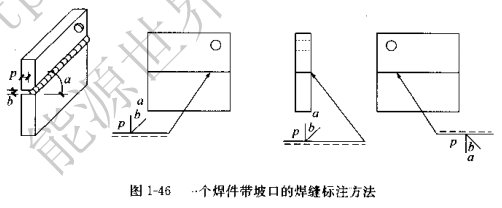

17、焊件有两个, 它们相互进行焊接, 其中一个焊件带有坡口, 比如呈单面V形这种情况, 此时引出线的箭头所指向的恰恰是那个带有坡口的焊件, 就如同图1 – 46所展示的那样。
钢结构焊接符号大全：

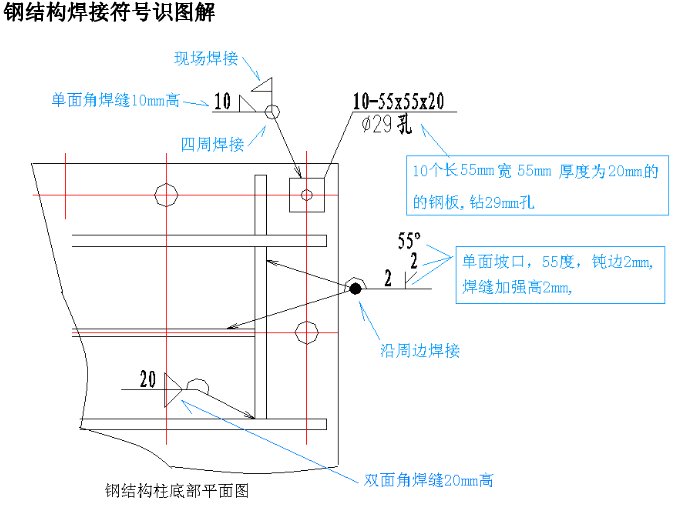

一个钢结构焊接符号标注实例：
焊接符号大全（焊工符号图文详解）
