一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧
基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样当中, 关于焊接方法, 能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 且标注于指引线的尾部之处。常用的焊接方法代号在表 3 – 9 呈现所示。若属于组合焊接方法, 能用“/”进行分开, 左侧用来表示正面（或者盖面）的焊接方法, 右侧表示背面（或者打底）焊接方法。比如说, V 形焊缝先采取钨极氢弧焊打底, 随后运用手工电弧焊盖面, 这样子展现标注为141/111。

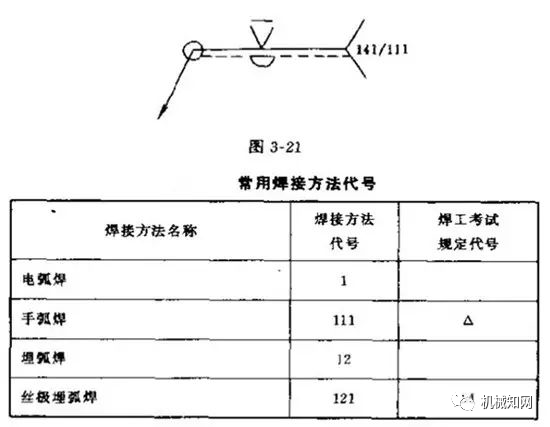

见图3-21所示的示例, 是关于焊缝符号以及焊接方法代号的标注。此图呈现的是V形坡口进行对接焊缝, 其背面实施封底焊, 正面焊缝表面处于齐平状态, 并且就焊接方法而言, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
绘制钢结构焊接符号要依据GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头, 以及两条基准线构成的。其中一条呈现为实线的样式, 另外一条呈现为虚线的样式, 它们的线型通通都是细线的样子。
2、虚线形式的基准线, 能够被绘制在基准线实线的上方位置, 也能够被绘制在基准线实线的下方位置；与此同时, 基准线通常应当与图样之中的标题栏保持平行状态, 只有在特殊的条件之下, 才会与标题栏呈现出垂直的状态。
3、那要是焊缝处于接头那边的箭头侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头的非箭头侧, 基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般而言, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注单边形焊缝的情形下, 箭头线需指向带有坡口的那一侧的工件。
6、基本符号啊, 和基本符号相交或者相切的补充符号, 还有与基准线相交或者相切、且与基准线重合的线段, 这些用粗实线进行表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求全部都相同时, 能够只挑选一处来标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
对于处于同一图形之上这一情况, 当存在数种相同焊缝之时, 把焊缝进行分类编号, 将其标注在尾部符号的里面, 并且焊缝分类编号采用A、B、C等等, 在同在一类的焊缝当中能够选择一处去标注代号。
9、熔透角焊缝, 其符号需按照图1-38那个样子去标注, 熔透角焊缝的符号呈现为黑色被涂实的圆圈, 它处于引出线的转折地方去画着。
10、运用那种形状之中相对较长的角焊缝, 像是用于焊接实腹钢梁的翼缘焊缝, 这种情况下能够不采用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸数值K。
11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝的情况下, 依照图1-40进行标注。并且, K是角焊缝焊脚的尺寸。
12、焊缝分布呈现不规则状态之时, 于标注焊缝符号之际, 在焊缝的位置添加中实线用以表征可见焊缝, 或者添加栅线用以表征不可见焊缝。
13、具有相互焊接关系的两个焊件, 在呈现出单面焊伴有双边不对称坡口焊缝这种状况之时, 引出线的箭头所指向的乃是具备较大坡口的那个焊件。公众号@机械知网: 分享知识, 传播价值。
14、用作代表环绕工作件周围围焊缝的符号是用圆圈加以表示的, 它会被画在引出线出现转折的那个地方, 同时还要对其焊角尺寸K予以标注。
15、三个相互焊接的焊件, 或者三个以上相互焊接的焊件, 在这种情况下, 其焊缝不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸应当分别予以标注。

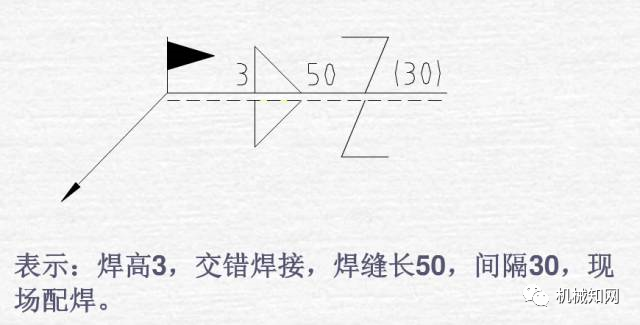

16、在施工现场那儿进行焊接操作的焊件, 其上面那块焊缝是需要标注“现场焊缝”这一符号的。现场焊缝符号乃是那种涂黑的三角形似的旗号模样, 它被绘制在引出线出现转折的那个地方。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的情况下, 像单面V形这种, 引出线的箭头是朝着带坡口的那个焊件指向的。
举例

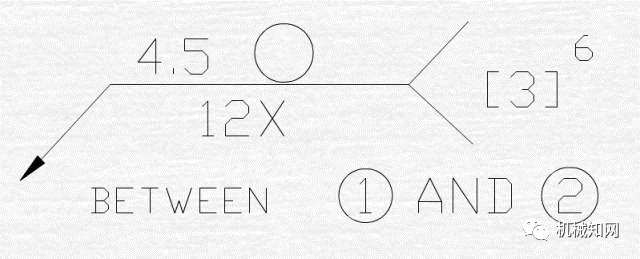

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
