焊接图纸符号解析大全

金粉们, 大家注意啦, 针对焊接专业的, 今天小编特意找来解析大全, 是关于焊接图纸符号的, 要分享给诸位！

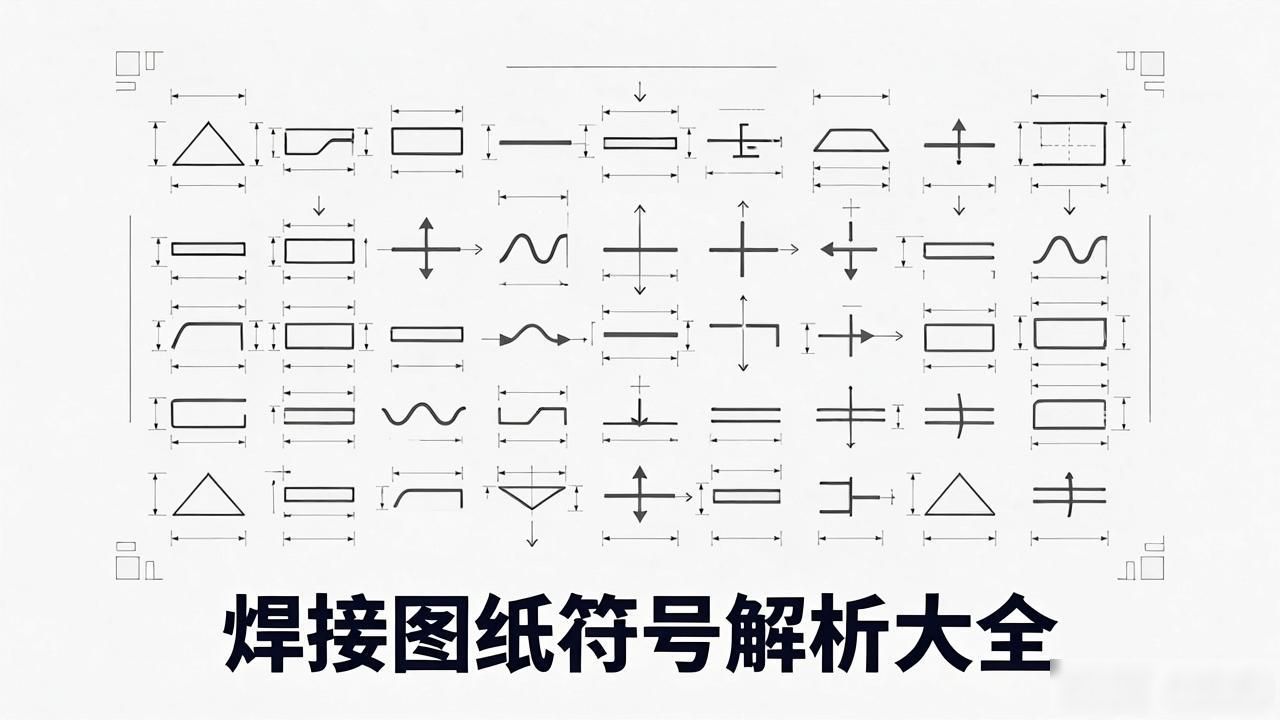

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

于焊接结构图样之中, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部之处。要是属于组合焊接方法, 能够用“/”予以分开, 而左侧所表示的是正面（或者盖面）的焊接方法, 右侧表明的是背面（或者打底）焊接方法。举例来说, 如同 V 形焊缝先运用钨极氢弧焊进行打底操作, 随后采用手工电弧焊进行盖面操作, 那么便表示为 141/111。

表明焊缝符号以及焊接方法代号标注示例的图, 是展示于图3-21的那个。此图呈现的是V形坡口对接焊缝, 存在背面封底焊, 并且正面焊缝表面是齐平状态, 其焊接方法是打底焊采用手工钨极氮弧焊, 而盖面焊以及封底焊运用手工电弧焊。

焊接方式代号

焊接符号表示方法

钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属建筑学科范畴, 是建筑行业的一部分, 所以在进行钢结构焊接符号标注之时常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等, 不是吗?

钢结构焊缝符号表示的方法及有关规定

1、组成焊缝引出线的, 是箭头以及两条基准线。这两条基准线里, 有一条是实线, 还有一条是虚线, 并且它们的线型都是细线。

2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般应当与图样的标题栏平行, 只有在特殊条件之下才会与标题栏垂直。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线跟焊缝相比的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要朝着有坡口的那一侧的工件去指。

6、为基准线所相交或者相切的基本符号、补充符号, 那些与基准线相重合的线段, 是用粗实线来进行表示的, 且带有表示的动作行为。

7、焊缝的基本符号, 是粗实线, 辅助符号, 也为粗实线, 补充符号（尾部符号除外）, 同样是粗实线, 尺寸数字, 原则上也是粗实线, 尾部符号, 是细实线, 尾部符号重在标注焊接工艺、方法等各项内容。

8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 相同焊缝符号是3 / 4圆弧, 绘制在引出线的转折之处。

当处于同一图形之上时，存在数种相同的焊缝, 此时能够把焊缝进行分类编号, 编号标注于尾部符号以内, 分类编号采用A、B、C…… 对于处在同一类焊缝里的情况, 可从中选择一处来标注代号。

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、若是采用那种形状之中较长的角焊缝, 像去焊接实腹钢梁的翼缘处的焊缝, 那么是可以不使用引出线进行标注的, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K的。

11、存在这样一种情况, 即在连接长度的范围之内, 仅仅只是局部的区段存在焊缝的时候按照图1-40去标注 , K呢是角焊缝焊脚尺寸。

12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 于焊缝的地方添加中实线用来表示能够被看见的焊缝, 或者添加栅线用来表示不能够被看见的焊缝。

13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向具有较大坡口的那件焊件。

14、围焊缝符号用于环绕工作件周围, 这个符号是用圆圈表示的, 它画在引出线的转折之处, 并且要标注出其焊角尺寸K。

15、焊件有三个或者超出三个相互进行焊接时, 那焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸都应该各自去标注。

16、位于施工现场开展焊接作业的焊件之上，其焊缝是需要标注“现场焊缝”符号的。现场焊缝符号呈现为涂黑的三角形旗号模样, 它被绘制在引出线的转折之处。

17、两个相互焊接的焊件之内, 若仅存在一个焊件带有坡口（好比单面V形这种情况）, 那么引出线箭头所指的方向便是那个带坡口的焊件。

举例

欧美焊接符号举例

4.5表示焊点直径

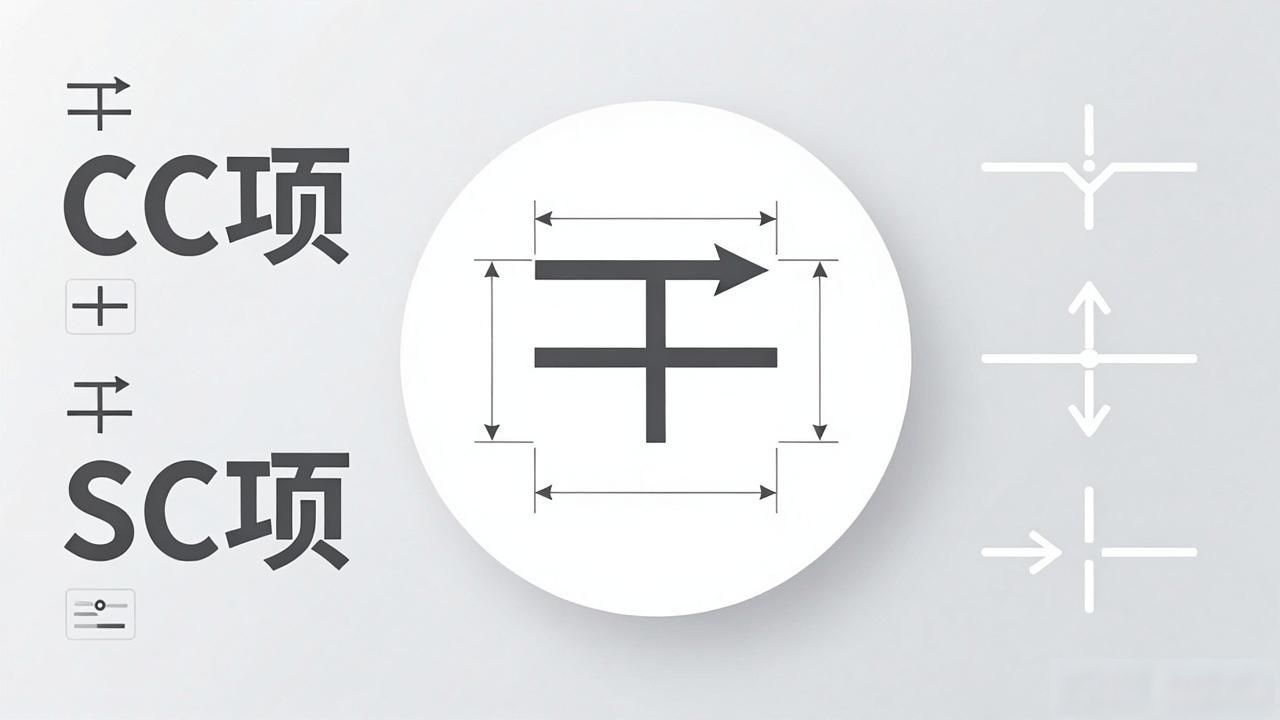

【3】根据图示说明，表示此项为CC项或者SC项

6表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X表示俩点之间的焊点个数为12个

日本焊接符号举例

A根据图示，表示关键或重要特性
