cad焊接符号显示出各种定位焊缝的一些信息，包括如下。

对①进行改写: 特殊的焊缝才会用到尾缀T, 比如说, 焊接方法有变动、焊条出现变更等情况, 这样子的话, 图纸上面会有详尽的参考说明。要是不存在参考价值或者不必予以规范, 尾缀是能够省略掉的。对②进行改写: 参考线上的S记号S是由焊缝类型来决定的, 像有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度这类等等, 此类记号通常处在焊缝符号的左侧部位。

③记号E于此处代表着一个开坡口焊缝的有效尺寸, 此尺寸亦被称作焊缝尺寸或者焊脚高。有效尺寸的尺度标注在圆括号里头, 不管箭头指向何方, 这个尺寸以及坡口始终处在参考线上焊缝符号的左边。

④R在这儿指代的是, 在形成所需形状的那些焊缝数之间存在的空间, 对接接头的话, 它是敞开的根部。要是属于塞焊或者开槽焊缝, R于此处意味着填充深度。此记号处于焊缝符号的中间位置。

⑤A于此处所指代的是对接接头的坡口角度, 也就是倾斜角, 并且此角度范畴还涵盖了塞焊焊缝的沉入角度。

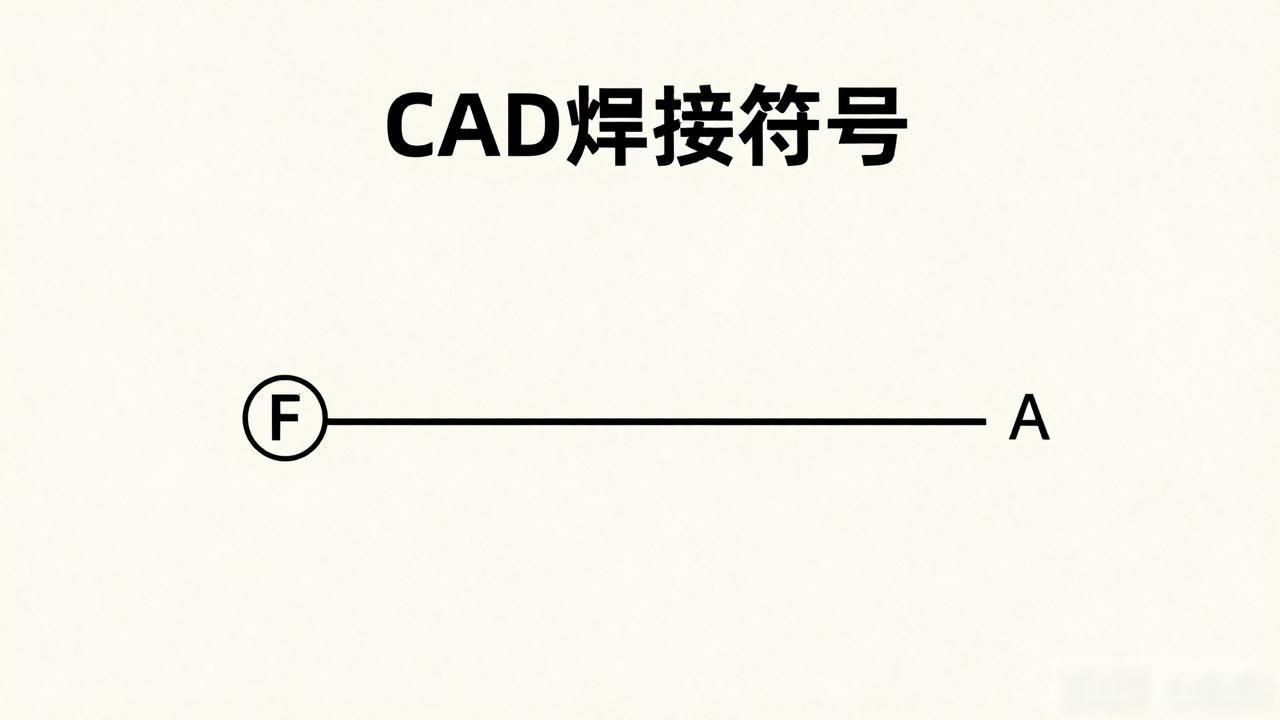

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F在这儿所表达的是获取所需焊缝外形的方式, 焊缝外形能够借由下述这些办法来得到。具体有打磨(G), 还有机械加工(M), 以及铲削(C), 再者锤击(H), 另外滚轧(R), 或者是其他(U)。

⑧于此处, L所代表的 为焊缝长度, 此长度标示恒定位于焊缝符号之右边, 无论箭头所处位置在何方, 该位置始终保持不变, 不会产生变动。

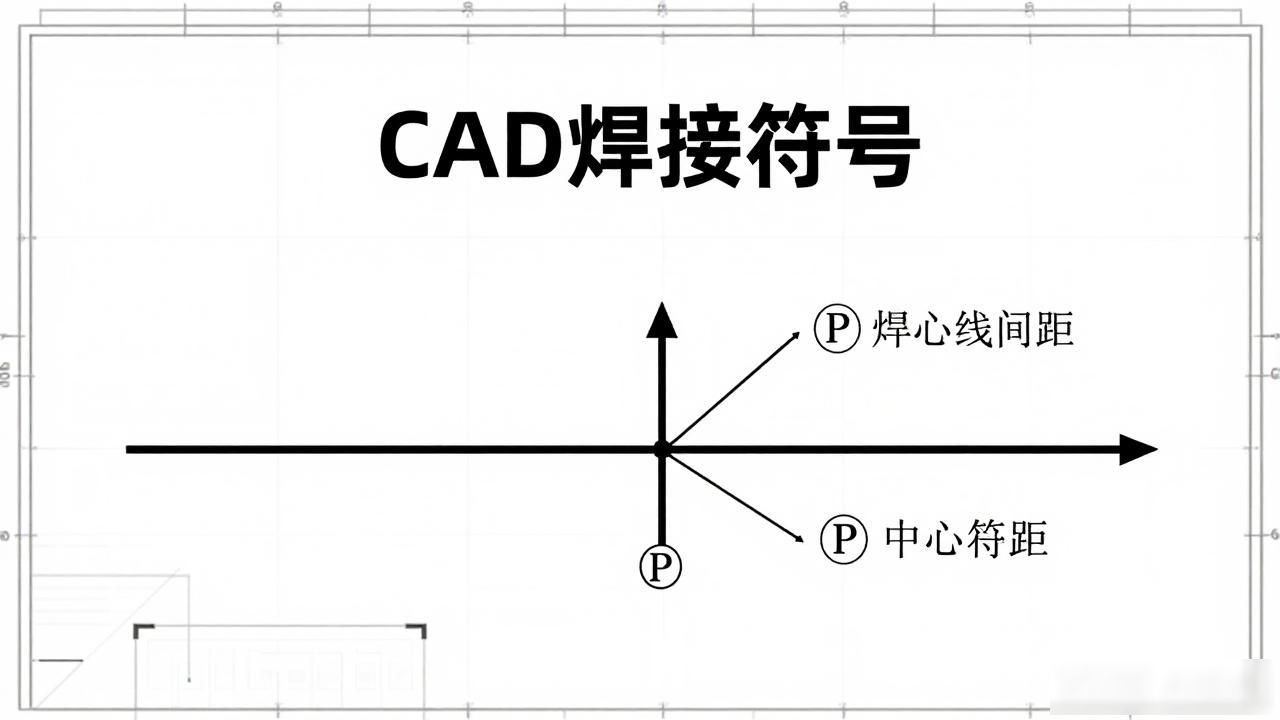

⑨P在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩(N)于这儿表示, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需之数量。
