搞懂钣金件焊接再也不难，教你如何辨别这些常用符号，收藏备用

常接触到的, 关于钣金件焊接的, 是下面这几种符号: 焊接辅助、补充, 尺寸、基本的符号, 对这些基础进行了解并掌握好, 后续接触到便有利于自身快速上手, 现在要给大伙仔细地讲解！

0 1

焊缝辅助符号

0 2

焊缝补充符号

0 3

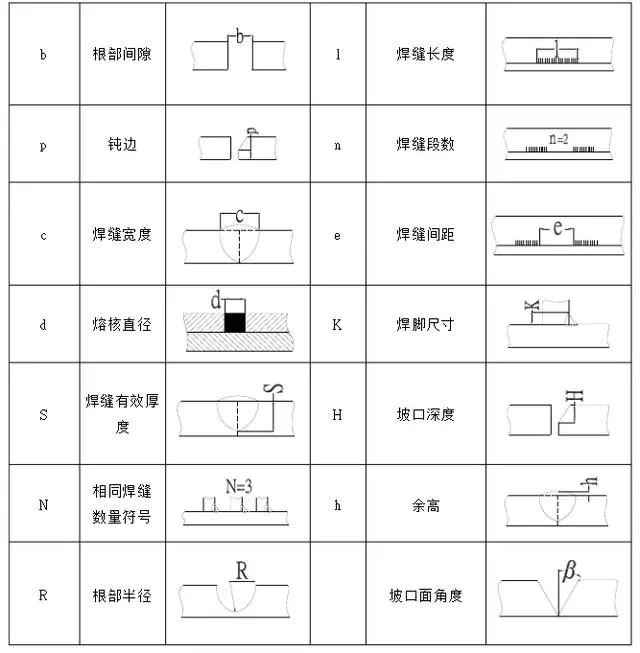

焊缝尺寸符号

0 4

焊接符号在图面上的位置

4.1基本要求

完整的悍缠表示方法, 不光有上述基本符号, 辅助符号, 补充符号, 还涵盖指引线, 一些尺寸符号及数据。可是呢, 焊缝符号和焊接方法代号唯有借助指引线及有关规定方可精准地表示焊缝。指引线往常由带有箭头的指引线（简称作箭头线）以及两条基准线（一条是实线, 另一条是虚线）两部分构成。

4.2箭头和接头的关系

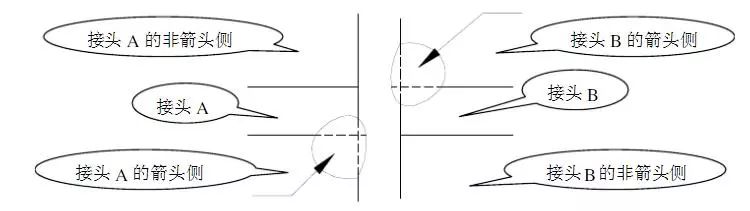

下图实例给出接头的箭头侧和非箭头侧的含义：

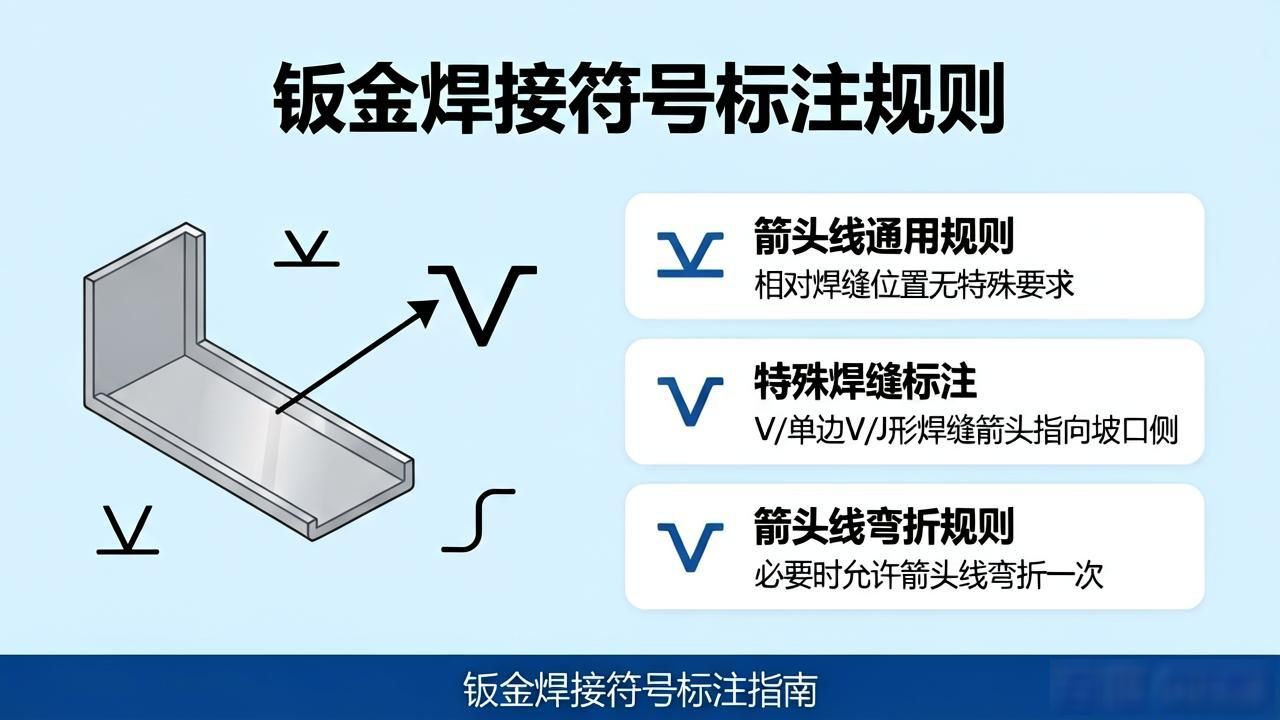

4.3箭头线的位置

一般而言, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注V形焊缝、单边V形焊缝以及J形焊缝时, 箭头线应当指向带有坡口一侧的工件区域, 并且, 在必要的情况下, 允许箭头线进行弯折, 且弯折次数为一次。

4.4基准线的位置

可以将基准线的虚线画于基准线实在线的一侧或者下方, 基准线通常应当与图样的底边保持平行, 然而在特殊状况下也能够与底边呈垂直状态。

4.5基本符号相对基准线的位置

若是焊缝以及箭头线处于接头的同一侧,那么就要把焊缝基本符号标注在实线那一侧, 就如同下面所展示的图形这样:

0 5

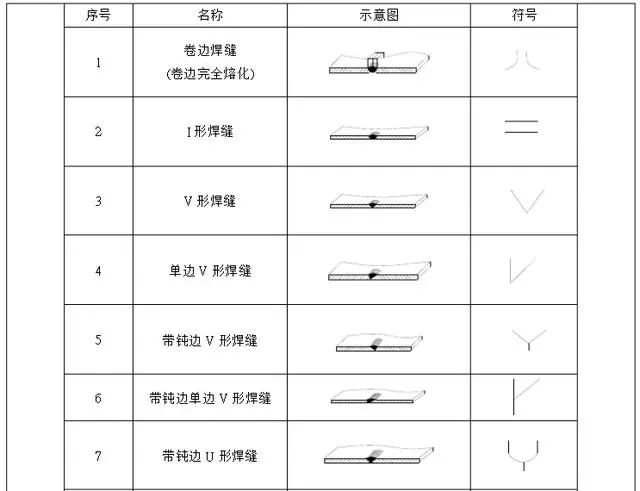

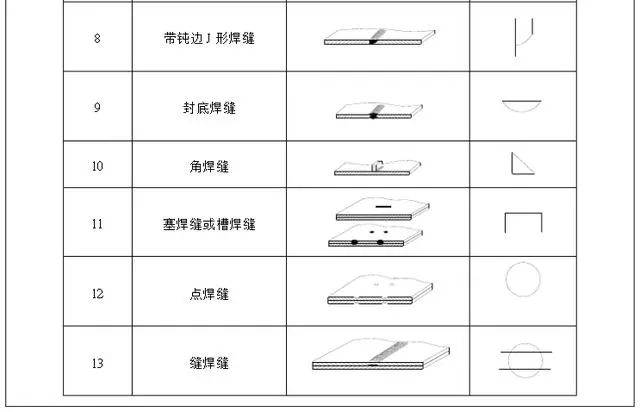

焊接基本符号

要是焊缝处于接头的非箭头那一侧, 那么就要把焊缝基本符号标注在基准线的虚线那一侧。

标对称焊缝及双面焊缝时﹐可不加虚线。
