基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
关于焊接结构图样, 其中焊接方式, 会依据国家标准 -85 的规定, 以阿拉伯数字来进行表示, 且标注于指引线的尾部。常用焊接的方法代号, 可见表 3 – 9 所示。要是属于组合焊接方法, 会用“/”予以分开, 左侧所表示的是正面也罢盖面的焊接方法, 右侧所表示的是背面也罢打底的焊接方法。比如说 V 形焊缝, 一开始采用钨极氢弧焊来打底, 之后运用手工电弧焊来盖面, 那么则表示成 141/111。
标注示例之中所示呈现处的焊缝符号以及被用于标识焊接方法那相应代号, 正如同图3-21所展示的模样。此图描绘的乃是V形出现的坡口对接焊缝, 于背面位置实施封底焊, 正面的焊缝其表面呈现出齐平的状态, 而焊接方法是打底焊采用手工钨极氮弧焊这种方式, 盖面焊以及封底焊是运用手工电弧焊来进行。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》予以绘制的。钢结构通常归属于建筑学科, 属于建筑行业范畴。所以在对钢结构焊接符号进行标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、构成焊缝引出线的是箭头以及两条基准线, 其中一条呈现为实线, 另一条则是虚线, 并且它们的线型都是细线, 有着这种情况。
2、其基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般而言应与图样的标题栏保持平行, 只是在特殊条件的情况下才与标题栏垂直。
3、假如焊缝处于接头的箭头那一侧, 那么基本符号就标注在基准线的实线一侧 , 要是焊缝处于接头的非箭头那一侧, 那么基本符号就标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需指向有着坡口一旁的工件。
6、相交或相切于基准线的基本符号、补充符号, 以及与基准线重合的线段, 其所呈现的是粗实线的表示形式。
7、焊缝有基本符号, 且辅助符号, 还有补充符号（除去尾部符号之外）, 这些一律都是粗实线, 尺寸数字原本从原则上来说, 也同样是粗实线, 而尾部符号是细实线, 那个尾部符号主要作用是去标注焊接工艺、方法等方面内容。
8、处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都是一样的, 那么能够只挑选一处去标注焊缝的符号还有尺寸。并且还要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
于同一个图形之上,有多种同样形态的焊缝情形下,能把焊缝予以分类并进行编号,且标注于尾部符号的范围之内,分类编号运用A、B、C等予以表示,在同一类的焊缝当中,能够挑选一处来标注代号。

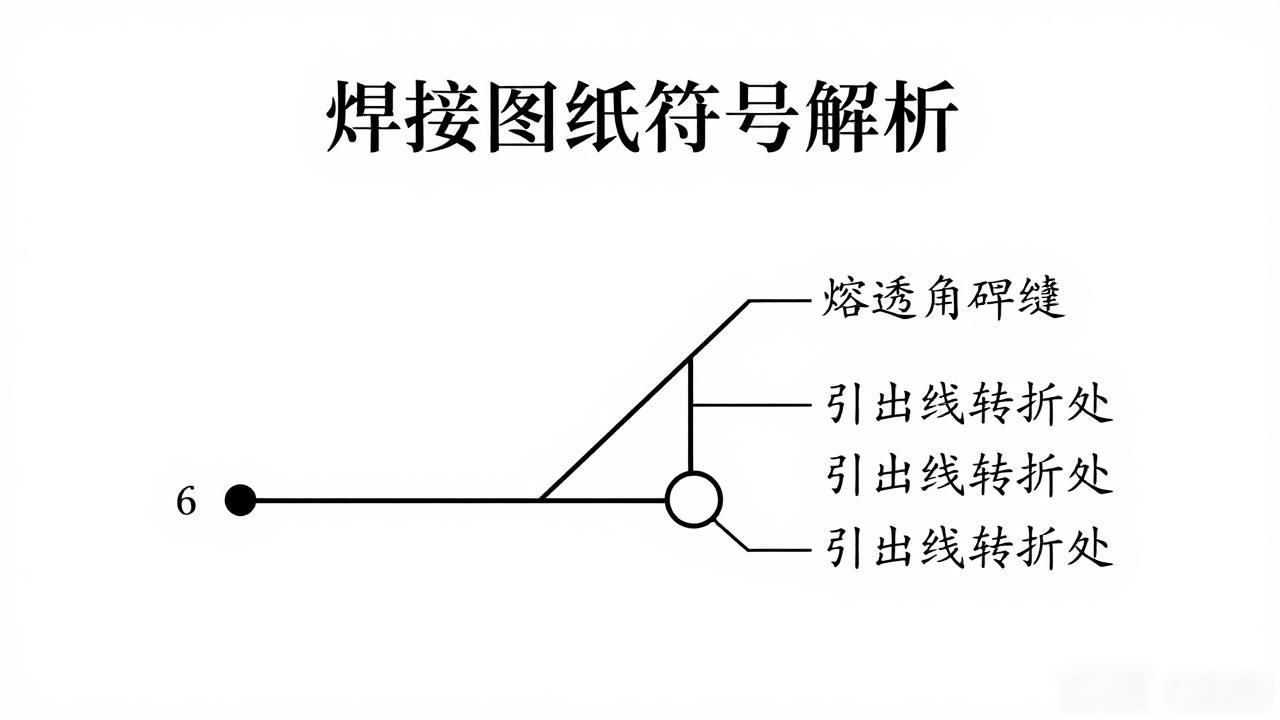

9、按图1-38那样的方式标注的是, 熔透角焊缝的符号, 熔透角焊缝的那符号乃是处于引出线转折处的、被涂黑的圆圈。
10、采用形中长得比较长的那种角焊缝, 像是焊接实腹钢梁时的翼缘焊缝, 能够不需要引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、焊接部位仅在连接长度范围的部分区段存在焊缝, 这种情况下, 需依据图1-40进行标注；其中, K代表角焊缝焊脚尺寸, 为特定的相关标识。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号作出标注的同一时刻, 于焊缝的位置处增加中实线, 以此来表示能够看见的焊缝, 倘若不可见时, 则增加栅线来表示不可见的焊缝。
13、两个相互进行焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的是具有较大坡口的焊件。
14、指示环绕工作件周围的围焊缝符号, 是以圆圈作为表示方式, 该圆圈画于引出线出现转折的地方, 并且要在该位置标注出其焊角尺寸K。
15、存在三个或者超过三个的焊件彼此进行焊接时, 那样焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸需要分别去标注。
16、那些在施工现场开展焊接工作的焊件, 其上面的焊缝要注明“现场焊缝”这个符号。而且现场焊缝符号是那种涂黑的三角形旗号的样子, 它绘制在引出线的转折之处。
17、两个相互焊接的焊件, 之中, 当只有一个焊件带有坡口的时候, 比如说单面V形这种情况, 引出线的箭头, 是指向那个带坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
