基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借由阿拉伯数字予以表示, 标注处在指引线的尾部。常用焊接方法代号展现于表 3-9 所示。要是属于组合焊接方法, 能够用“/”进行分开, 左侧表明正面（或盖面）的焊接方法, 右侧表明背面（或打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么表示为 141/111。
在图3-21中, 有焊缝符号以及焊接方法代号的标注示例, 此图呈现的是, 是V形坡口对接焊缝, 背面要进行封底焊, 正面焊缝表面处于齐平状态, 焊接之时, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊均采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
按照GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属于建筑学科, 属于建筑行业范畴, 所以在标示钢结构焊接符号时常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

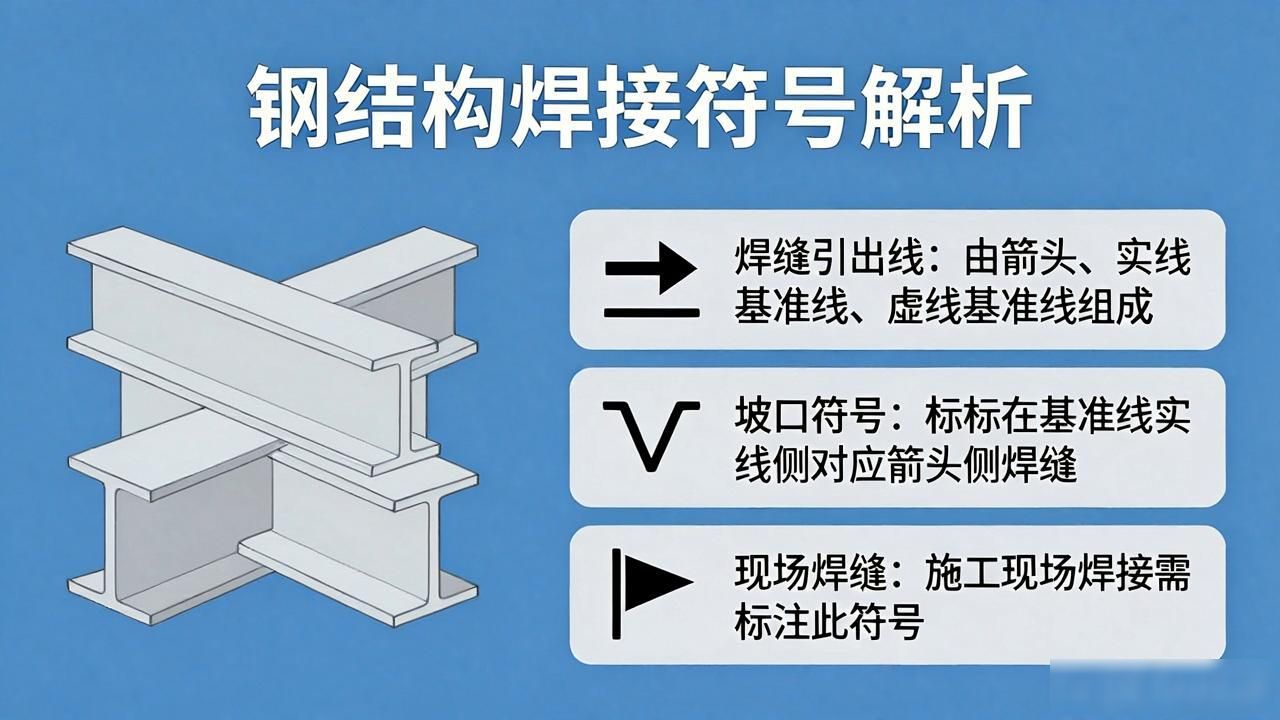

钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线里, 一条呈现为实线, 而另一条呈现为虚线, 并且它们的线型都是细线。
2、基准线的虚线有的时候能够画在基准线实线的较高一侧, 有的时候也能够画在基准线实线的较低一侧, 基准线通常情况下应该跟图样的标题栏保持并行的状态, 只有在特殊的条件之下才会跟标题栏呈现垂直的状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会被标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号就让标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常没特别要求, 然而在标注单边形焊缝之际, 箭头线得指向有坡口那一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 跟基准线重合的线段啊, 要用粗实线表示。
7、焊缝那个基本符号, 辅助符号的话以及补充符号, 这儿说的是尾部符号不作考虑的情况下, 统统都是那粗实线呢, 尺寸数字按道理来讲同样也是粗实线, 而尾部符号是细实线, 尾部符号它主要干的事儿是去标注焊接工艺、方法等方面的有关内容。
8、在同一个图形之上, 要是焊缝的形式, 还有断面尺寸以及辅助要求全部都相同的时候, 能够仅仅挑选一处对焊缝那种符号以及尺寸进行标注。并且还要加注“称为相同焊缝的符号”, 这里所说的相同焊缝符号呈现为3/4圆弧状, 它画在引出线出现转折的那个地方。
同一个图形之时, 存在数种一样的焊缝情形下, 能把焊缝予以分类编号, 标注于尾部符号当中, 分类编号运用A、B、C等等, 于同一类焊缝里能够挑选一处去标注代号。
9、按图1-38方式来标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 这个涂黑的圆圈画在引出线的转折处。
10、对于类型为形中较长的角焊缝, 如用于焊接实腹钢梁翼缘的焊缝, 其标注方式为, 可不使用引出线进行标注, 而是直接在该角焊缝旁边标注焊缝尺寸值K。
11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝的情况下, 依照图1-40进行标注。而其中K所代表的是角焊缝焊脚尺寸并且有相应规定。
12、要是焊缝分布呈现出不规则的状况, 除开标注焊缝符号这个动作以外, 在焊缝所在之处添加中实线用以体现可见焊缝, 又或者添加栅线用来表示不可见焊缝。
13、两个相互焊接的焊件, 若呈现单面焊带双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的便是具有较大坡口的那个焊件。
14、对工作件周边进行环绕的围焊缝符号, 是采用圆圈来予以表示的, 该圆圈画在引出线发生转折的地方, 并且要对其焊角尺寸K进行标注。
15、当存在三个或者三个以上的焊件彼此进行相互焊接之际, 其焊缝是不可以用作双面焊缝来进行标注的, 焊缝符号以及尺寸应当分别予以标注。
16、焊件在施工现场进行焊接时, 其焊缝要标注“现场焊缝”符号这家伙。现场焊缝符号是涂黑的三角形旗号, 它被绘制在引出线的转折处这儿。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有如单面V形这种样式的坡口时, 引出线箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
