焊接图纸符号标注图解示例

一种工程语言是焊接符号, 其能够在图纸上把焊缝的形状、几何尺寸以及焊接方法给出说明, 给人简单、明了之感。下面小编要为大家介绍焊接图纸符号标注图解示例, 一起来看看吧。

一、焊接图纸符号标注图解示例

焊接符号标注实例及方法

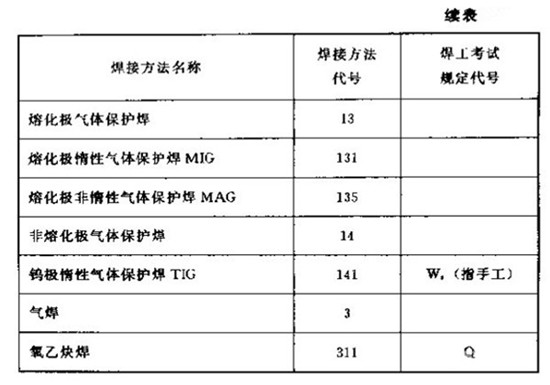

焊接结构图样里, 焊接方法依照国家标准 -85 的规定, 要用阿拉伯数字去表示, 标注于指引线的尾部。常用焊接方法代号呈现在表 3 – 9 所示之中。要是属于组合焊接方法, 能借助“/”予以分开, 左侧所代表的是正面（抑或是盖面）的焊接方法，右侧代表的是背面（抑或是打底）焊接方法。举例说来, V 形焊缝先是采用钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 那么便表示成 141/111。

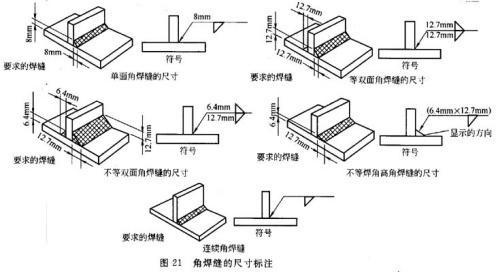

焊缝符号以及焊接方法代号标注示例, 可见图3 – 21, 此图呈现的是V形坡口对接焊缝, 其背面实施封底焊, 而正面焊缝表 面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

二、焊接符号表示方法

1 钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般是属于建筑学科, 又属于建筑行业, 所以在钢结构焊接符号的标注之时常常会伴随有建筑符号, 另外型钢符号、螺栓符号以及铆钉符号等也会伴随出现。

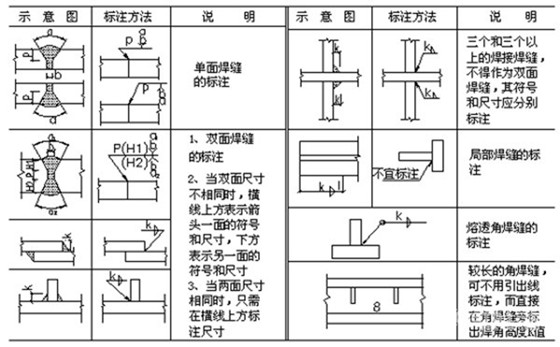

2 钢结构焊缝符号表示的方法及有关规定：

（1）焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 并且另一条基准线是虚线。这两条基准线的线型都是细线。

（2）对于基准线而言, 其虚线能够画在基准线实线的上侧位置；也能够画在基准线实线的下侧位置。基准线通常情况下应当与图样的标题栏保持平行状态；只有不过是在特殊条件的这种情形时才会与标题栏处于垂直状态。

（3）要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线这边, 要是焊缝处于接头的并非箭头所指的那一侧, 那么基本符号会标注在基准线的虚线那边。

（4）当为双面对称焊缝时。基准线可不加虚线。

（5）箭头线与焊缝的相对位置, 通常没特别要求, 然而, 当标注单边形焊缝时, 那么该箭头线就要指向附带坡口那侧的工件。

（6）基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的线段, 要用粗实线表示。

（7）焊缝的基本符号成为是粗实线这一种情况, 辅助符号同样归属于粗实线范围之列哪, 和基本符号一样都是粗实线, 补充符号也是粗实线的范畴哟但尾部符号除外, 尺寸数字按原则来讲也是粗实线的样子, 尾部符号却是细实线的类型, 尾部符号所起到的主要用途是去标注焊接工艺、方法等方面的具体内容。

（8）于同一图形之上, 当焊缝形式相同之时, 以及断面尺寸一致之际，并且辅助要求亦都相同时, 能够仅选取一处对焊缝的符号还有尺寸予以标注。还要加注“相同焊缝的符号”, 此相同焊缝的符号属于3/4圆弧 , 其画在引出线的转折之处。

有好多相同焊缝处于同一图形那儿的时候, 能把焊缝分别做归类后编号, 把它放写在尾部符号里头, 然后分类编号用A、B、CD等字符来表示, 在同一类的焊缝之中能够挑出一处去标注代号。

（9）按图1-38方式标注的, 是熔透角焊缝的符号, 其画出的是在引出线转折处, 涂成黑色的圆圈。

（10）对于焊接方面, 能够使用那种形式当中长度比较长的角焊缝呢, 比如说像是焊接实腹钢梁的翼缘焊缝其对应的这种, 是可以不必采用引出线来进行标注的, 而是直接在角焊缝的旁边去标注其焊缝的尺寸数值K。

（11）要是在连接长度这样子的范围以内, 仅仅只是局部的区段存在着焊缝的情况, 那就按照图1-40去进行标注。其中K, 它是角焊缝焊脚尺寸。

（12）倘若焊缝分布呈现出不规则的状况。那么在对焊缝符号进行标注的之际。还要在焊缝的地方加上中实线用以表明可见焊缝。或者加上栅线用来表示不可见焊缝。

（13）当两个焊件是相互焊接的情况, 且是单面焊带双边不对称坡口焊缝时, 引出线箭头会朝着较大坡口的焊件所指。

（14）那种环绕着工作件周围的围焊缝符号, 是用圆圈来进行表示的, 它要画在引出线的转折之处, 并且还要来标注其焊角尺寸K。

（15）焊件有三个或者超过三个并且相互进行焊接时, 那种焊缝是不可作为双面焊缝去标注的, 对于此焊缝的符号和尺寸, 应该各自分别进行标注。

（16）焊件在施工现场进行焊接的情况下, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘在引出线的转折处。

（17）两个进行相互焊接在一起的焊件里边儿, 在只有其中一个焊件带有坡口的这个情况之下（就好比是单面V形这种样子）, 引出线的箭头所指的方向, 是朝着那个带有坡口的焊件的。
