焊接图纸符号标注图解示例

一种工程语言是焊接符号, 其能够在图纸上把焊缝的形状、几何尺寸以及焊接方法简单且明了地进行说明。下面小编要为大家介绍焊接图纸符号标注图解示例 , 一起来看看吧。

一、焊接图纸符号标注图解示例

焊接符号标注实例及方法

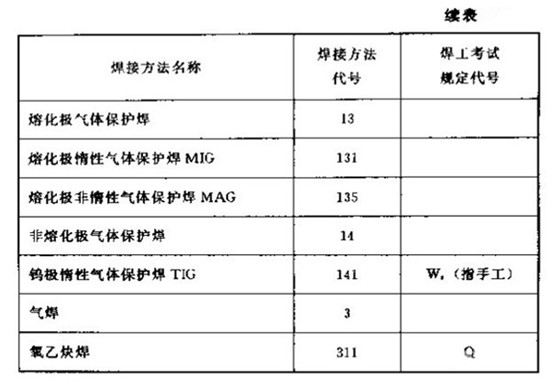

于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 凭借阿拉伯数字予以表示, 标明于指引线的尾部。常用焊接方法所对应的代号可见表 3 – 9 所示。要是属于组合焊接方法, 能够用“/”进行分开, 位于左侧的代表正面(或者盖面)的焊接方法, 处于右侧的代表背面(或者打底)焊接方法。举例而言, V 形焊缝先是选用钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 那么就表示成 141/111。

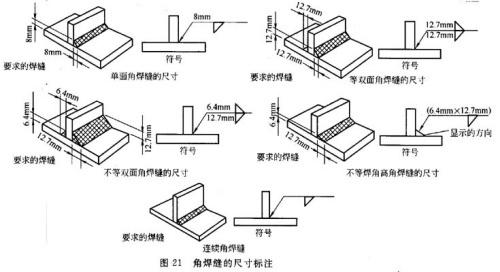

图3-21所示为焊缝符号以及焊接方法代号的标注示意, 此图呈现的是V形坡口对接的那种焊缝, 其背面要进行封底焊接, 正面焊缝的表面使其处于齐平状态，而其焊接方式呢, 打底焊采用的是手工钨极氮弧焊, 盖面焊与封底焊采用的是手工电弧焊。

二、焊接符号表示方法

1 钢结构焊接符号含义大全

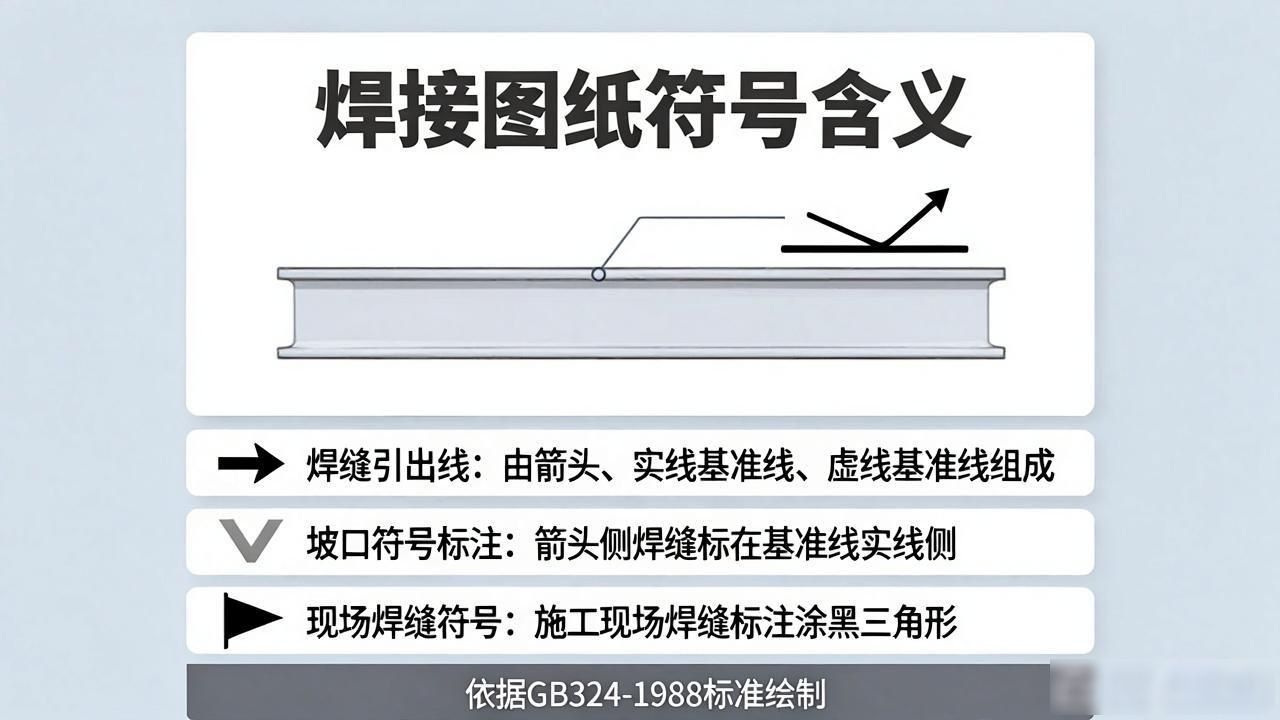

依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般是属于建筑学科的, 它属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴随有建筑符号, 还有型钢符号, 以及螺栓符号, 甚至还有铆钉符号等。

2 钢结构焊缝符号表示的方法及有关规定：

（1）焊缝的引出线, 是由箭头以及两条基准线凑合而成的。其中的一条呈现为实线, 而另外的一条则被构造成虚线, 这两种线的类型都是细线哟。

（2）将基准线的虚线画在基准线实线的上侧, 这是可行的, 或者画在下侧, 同样也是可行的, 基准线通常情况下应与图样的标题栏保持平行, 只有在特殊条件来临的时候才会与标题栏呈现垂直状态。

（3）如果焊缝在接头那箭头所指的一侧, 那么基本符号便标注于基准线实线所占的一侧, 要是焊缝处于接头并非箭头所示的一侧, 那么基本符号则标注在基准线虚线所在的一侧。

（4）当为双面对称焊缝时。基准线可不加虚线。

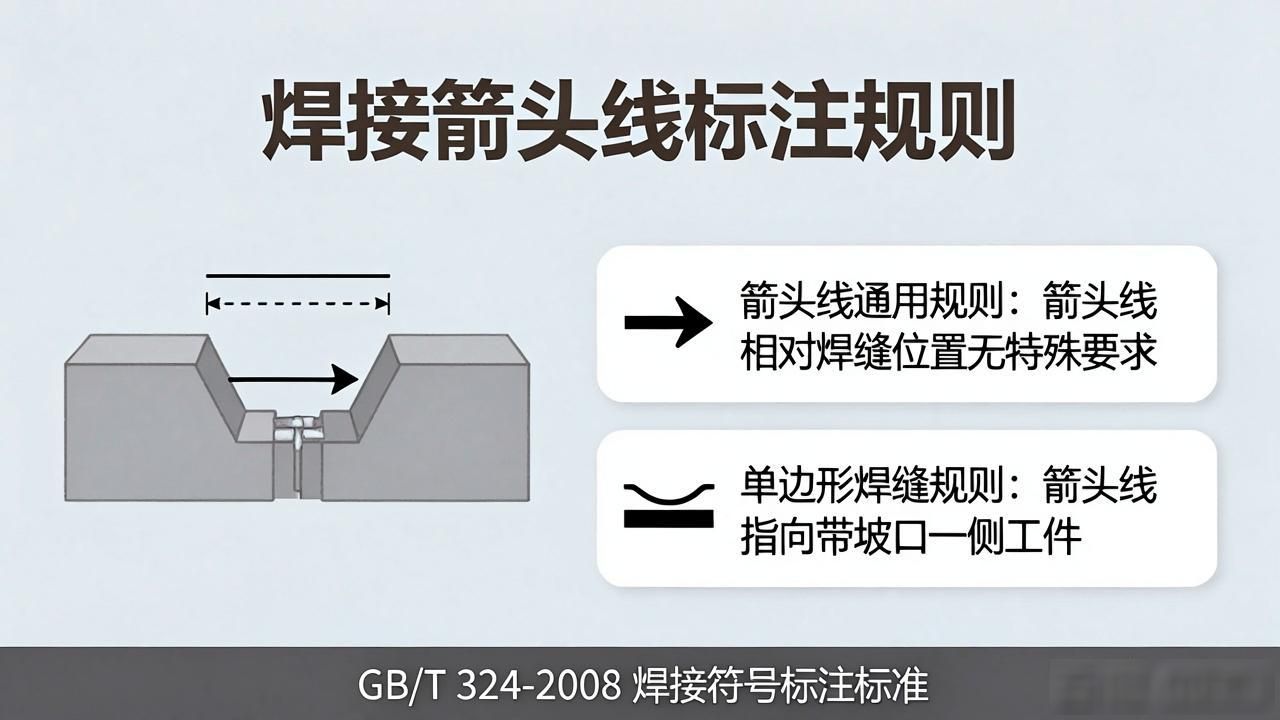

（5）通常情况下, 箭头线相对焊缝所处的位置并无特别的要求, 然而, 当对单边形焊缝进行标注时, 指向带有坡口一侧工件的是箭头线。

（6）有一种线段, 它很特别, 是与基本符号、补充符号和基准线相交或相切所致的那种 , 并且还和基准线重合, 这类线段, 被表述为要用粗实线来表示。

（7）焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号(尾部符号除外)同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺, 还用于标注方法等内容。

（8）在同一个图形这儿, 要是焊缝形式以及断面尺寸还有辅助要求全都一样, 那就能够只挑选一处去标注焊缝的符号跟尺寸。并且还要加注“相同焊缝的符号字样”, 相同焊缝符号呈现为3/4圆弧形状, 绘制在引出线的转折之处。

把同一图形之上的数种相同焊缝, 进行焊缝分类编号, 将其标注于尾部符号内, 分类编号所使用的是A、B、C等, 在同一类焊缝里, 从中选择一处标注代号, 有这样的情况。

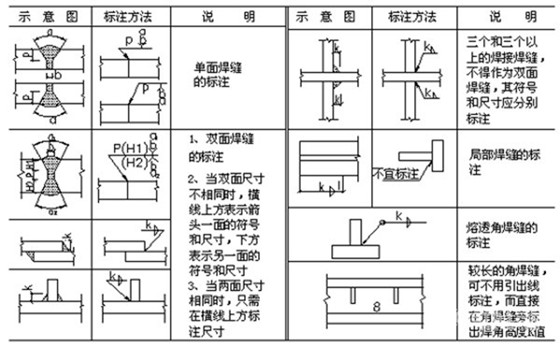

（9）按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 涂抹黑的圆圈画在了引出线的转折处。

（10）采用那种形状之中相对较长的角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝, 这种情况下能够不使用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸值K。

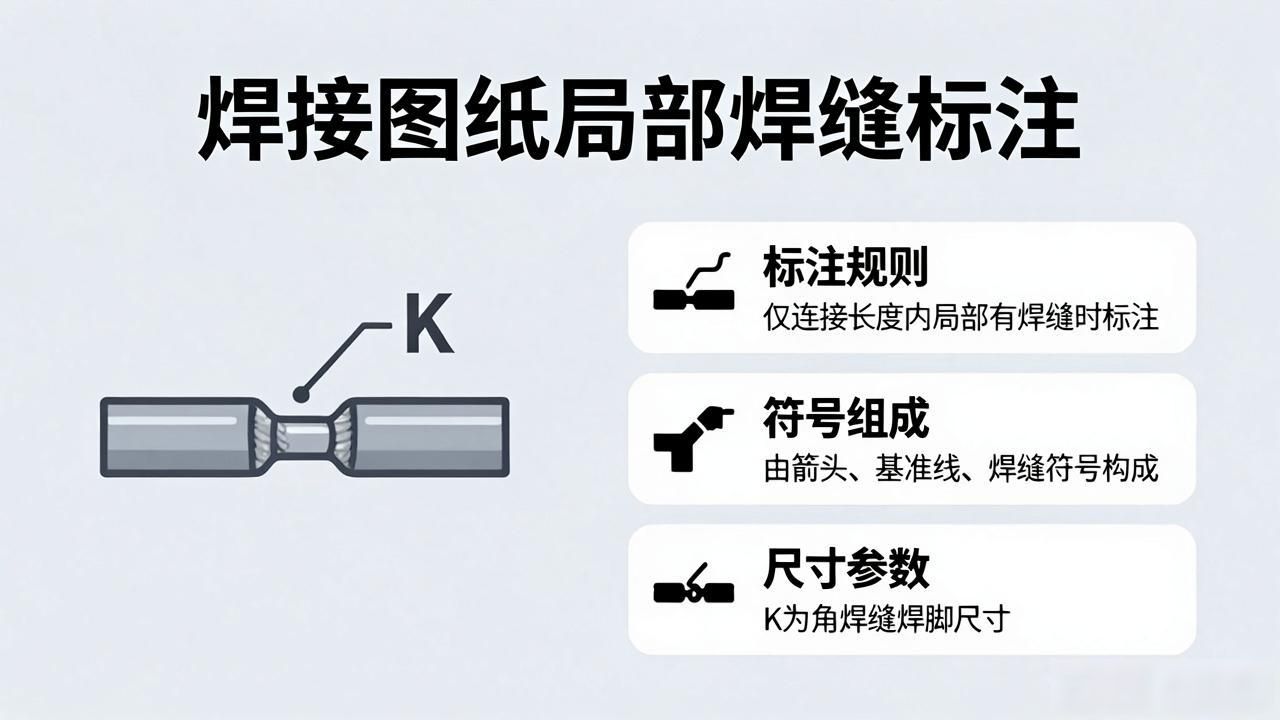

（11）仅有焊缝存在位于连接长度之内的局部区段时, 按照图 1 – 40 进行标注。K 是角焊缝焊脚尺寸。

（12）要是焊缝分布呈现出不规则的状貌时, 于标注焊缝符号这一行为实施操作并且的当口, 在焊缝那个位置之上添加中实线籍此用来表示能够被看见的焊缝, 亦或是添加栅线用以表明属于不能够被看见的焊缝。

（13）两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向具有较大坡口的那个焊件。

（14）围着工作件周边的围焊缝符号是以圆圈来表示的, 它画在引出线的转折的地方, 并且要标注其焊角尺寸K。

（15）三个、三个之上多若干个的焊件互相焊接之际, 其焊缝不可当作双面焊缝去标注, 焊缝符号, 以及尺寸要分别进行标注。

（16）焊件于施工现场开展焊接工作时, 其焊缝要标注“现场焊缝”符号，现场焊缝符号是以涂黑的三角形旗号呈现, 并绘设在引出线的转折的地方。

（17）在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口之时（像是单面V形的那种情况）, 引出线的箭头所指向的是带有坡口的那个焊件。
