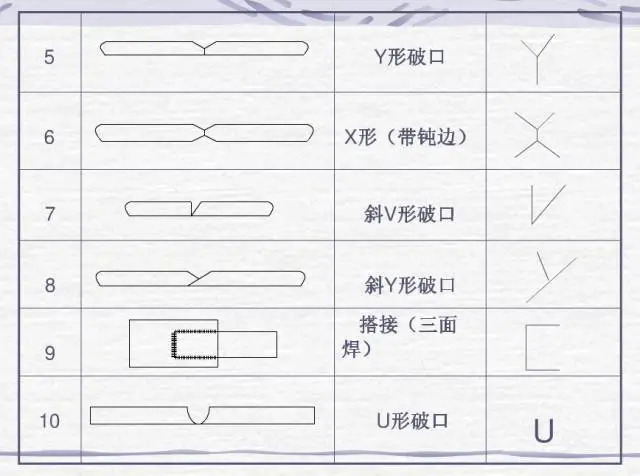

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定以阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈表 3 – 9 所示的情形。要是属于组合焊接方法, 能够借助“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底，随后运用手工电弧焊盖面, 此则表示为 141/111。
标示焊缝符号以及焊接方法代号的示例的图, 是图3-21所示的那个。此图所展现的是, V形坡口的对接焊缝, 焊缝背面进行封底焊, 正面的焊缝表面处于齐平状态, 其焊接方法是, 打底焊采用手工钨极氮弧焊, 盖面焊还有封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法

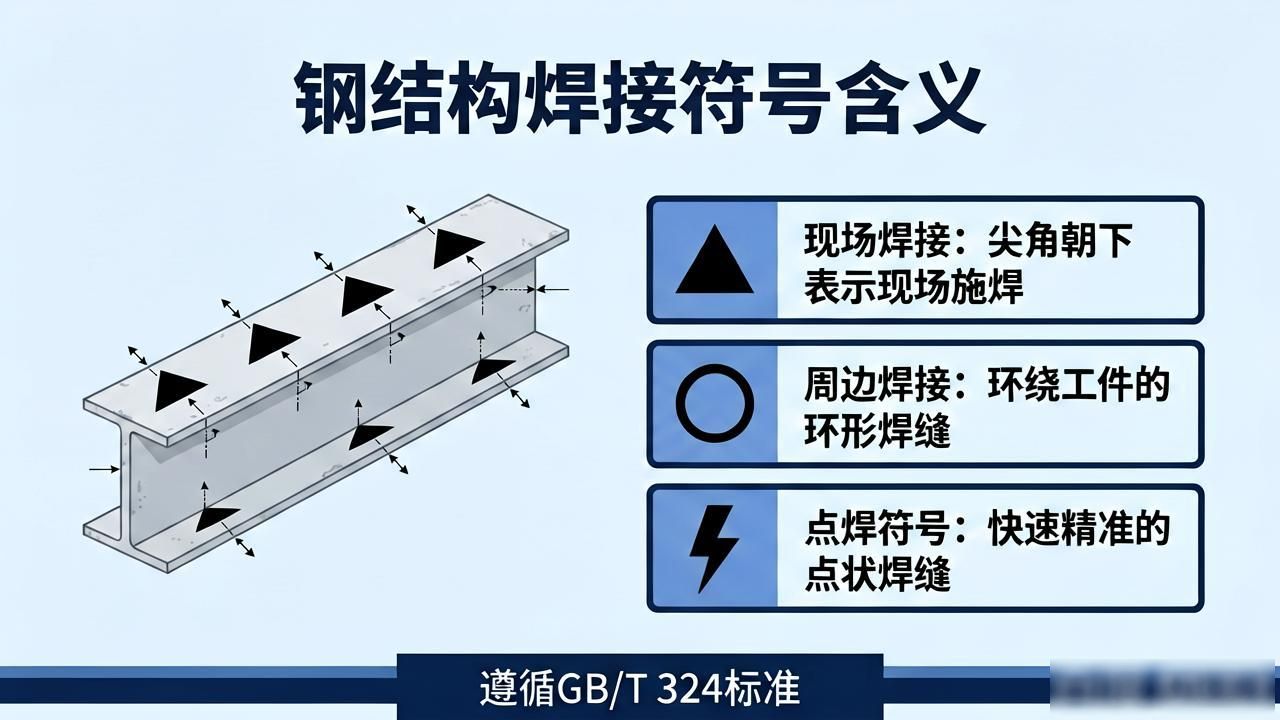

钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注之际常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出那焊缝的线, 是由箭头以及两条基准线构成的, 里头一条, 是实线, 另外一条, 是虚线, 而它们的这个线型, 通通都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般应当与图样的标题栏保持平行, 仅仅在特殊条件之下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一带；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、基本符号与基准线相交, 或者相切, 补充符号与基准线相交, 或者相切, 与基准线重合的线段选用用粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形里头, 要是焊缝的形式、断面的尺寸以及辅助的要求悉数相同之时, 能够只去挑选一处标注焊缝的符号跟尺寸。并且还要加上注释“相同焊缝的符号”, 相同的焊缝符号是3。可是4圆弧, 这个圆弧画在引出线转折点的地方。
在相同的一个图形之上, 存在着数种一样的焊缝情形时, 可以把焊缝按照类别进行编号归类, 将其标注在末尾那种符号的范围以内, 分类编号运用A、B、C等, 在同一种类别的焊缝当中能够挑选其中一处标注那种代号。

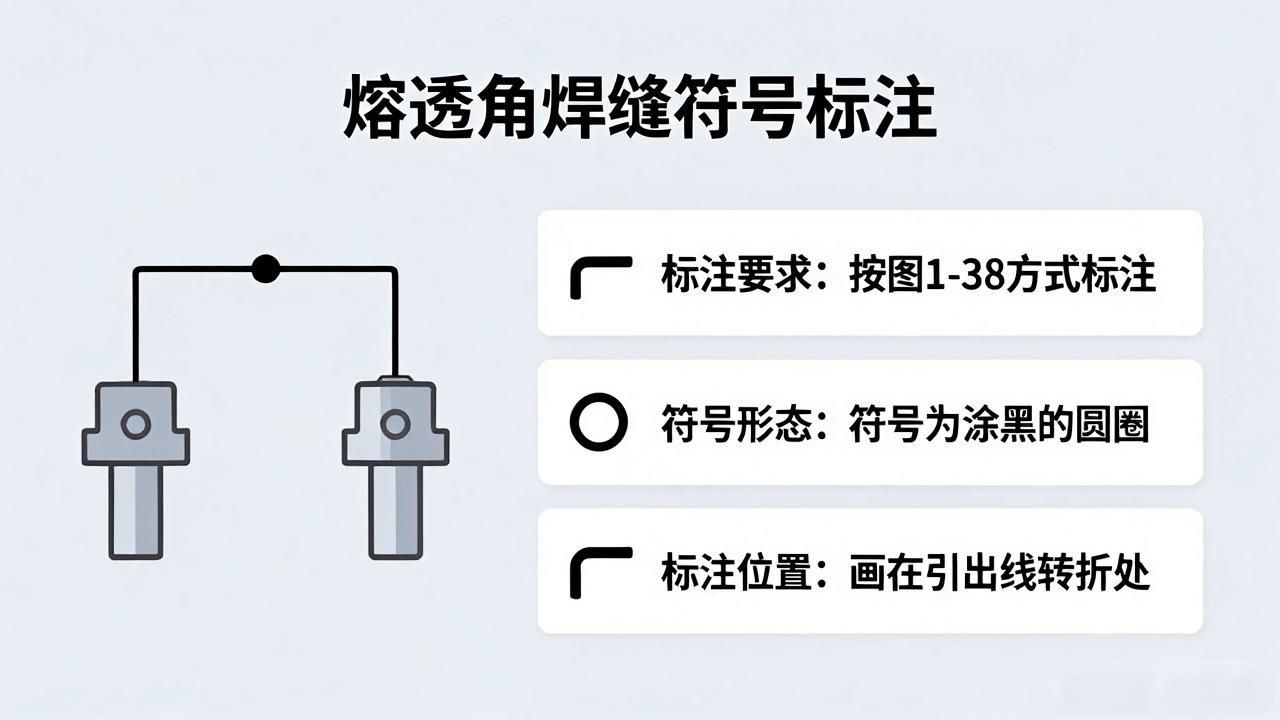

9、要按图 1-38 方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 且该涂黑的圆圈画在引出线的转折处。
10、形状之中, 比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不使用引出线进行标注, 而是直接在角焊缝的旁边, 标注焊缝尺寸的值K。
11、如果是只有在连接长度范围之内, 仅仅是局部的区段存在焊缝的情况, 那么就按照图1-40来进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、倘若焊缝分布呈现出不规整的状况, 那么在对焊缝符号予以标注的这个时候, 于焊缝的位置添加上中实线用来表明能够看见的焊缝, 又或者添加栅线用来表明无法看见的焊缝。
13、两个相互焊接的焊件, 当其一为单面焊且带有双边不对称的坡口焊缝时, 引出线的箭头应指向具有较大坡口的那个焊件。
14、象征环绕工作件周围的围焊缝符号, 是以圆圈来进行表示的, 它被画于引出线发生转折的地方, 且需对其焊角尺寸K予以标注句号。
15、在三个或者超出三个数量的焊件彼此进行相互焊接的状况下, 其焊缝是不可以当作双面焊缝来进行标注的情况下, 焊缝符号以及尺寸应当各自进行标注。
16、当在施工现场搞焊接作业时, 针对那些焊件, 其焊缝是需要标注特定符号的, 即“现场焊缝”这种符号。而这个现场焊缝的符号乃是呈现为一种特定样式的！它是那种被涂黑, 类似三角形的那样子物体形状, 然后再把它绘在引出线转折的位置之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 像单面V形这种情况, 引出线的箭头所指方向, 乃是带坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

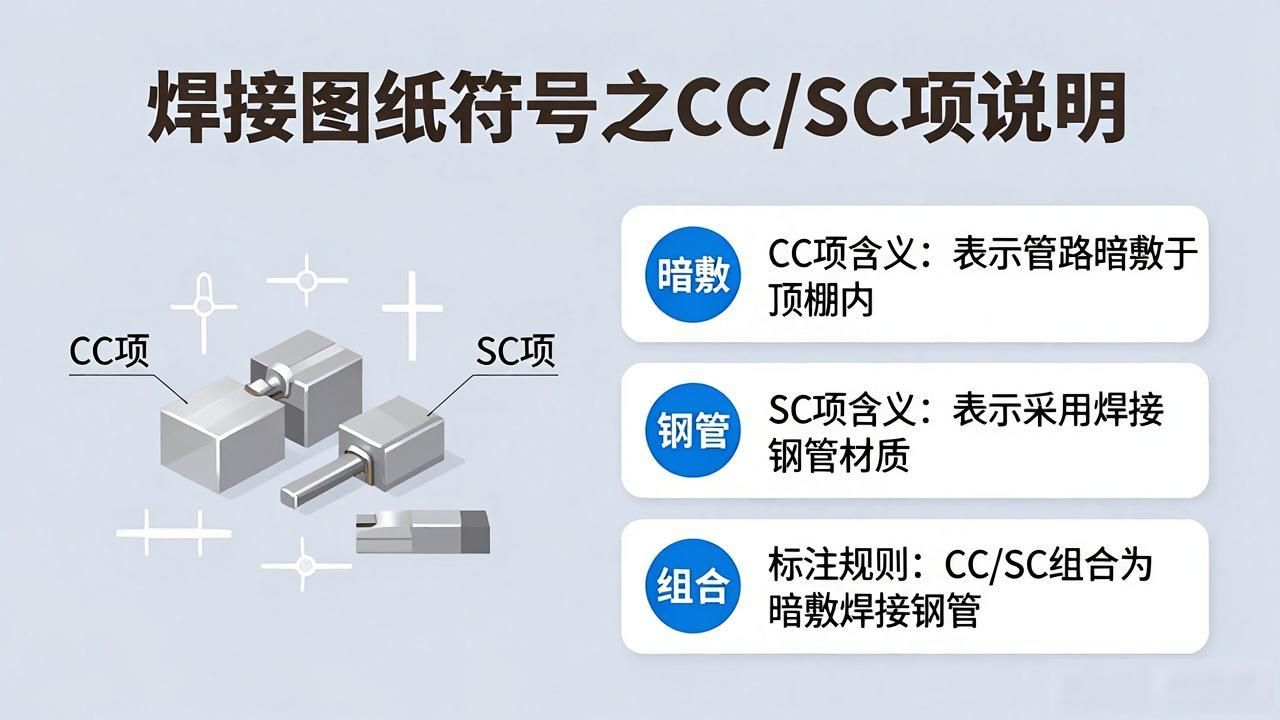

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
