基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样上面, 焊接的方法能够依照国家标准 -85 的规定使用阿拉伯效字去予以表示, 把它标注在指引线的尾部那里。常用焊接方面的方法代号呈现于表 3 -9 里头所示。要是属于组合焊接的方法, 能够使用“?”分裂开, 左边边表示正面或者盖面的焊接方法, 右边对应的表示背面或者打底的焊接方法。举例来说 V 形焊缝先是采用钨极氢弧焊进行打底, 之后运用手工电弧焊来盖面, 那么就表示成 141/111。
图示 3 – 21 呈现的内容为包含焊缝符号以及焊接方法代号的标注示例, 其所表明的是, 存在 V 形坡口对接焊缝这种情况, 且背面进行的是封底焊, 正面焊缝表面处于齐平状态, 其中对于焊接方法而言, 打底焊采用的是手工钨极氮弧焊, 而盖面焊以及封底焊则皆为手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依照GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属于建筑行业的建筑学科, 所以在钢结构焊接符号的标注里常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

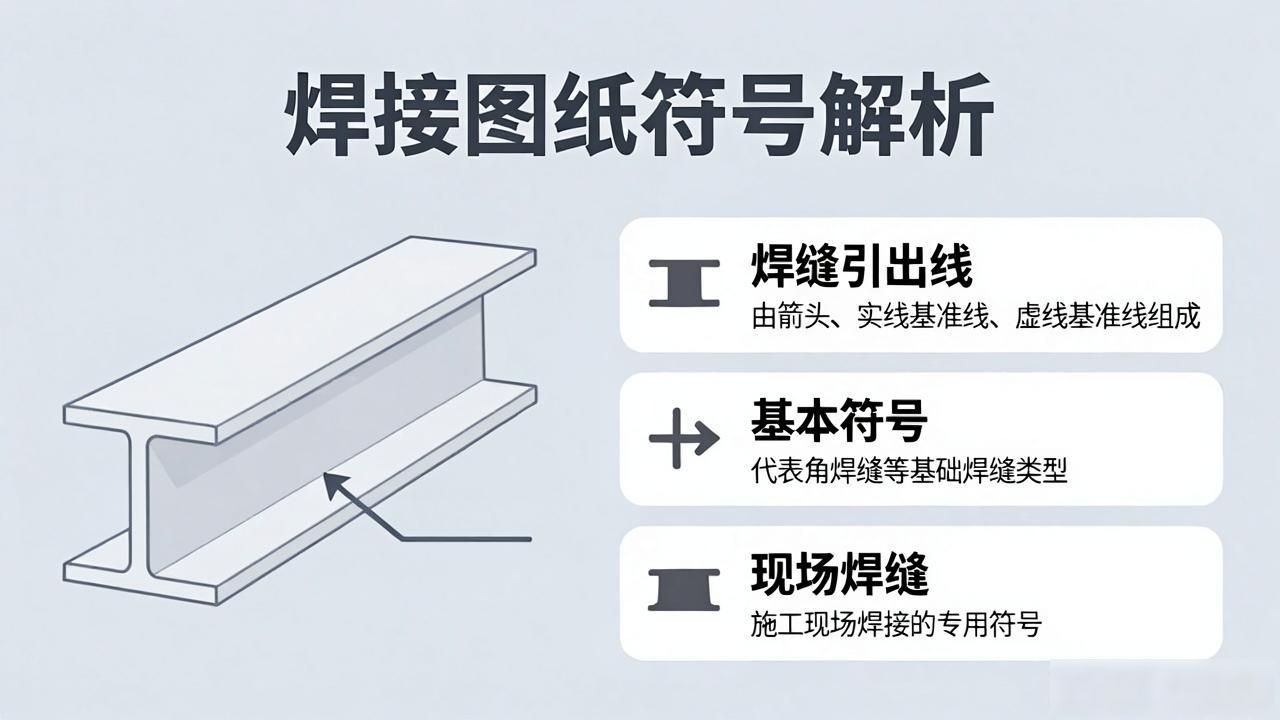

1、焊缝的引出线经箭头以及两条基准线共同构成的。其中一条呈现为实线的状态, 另外一条是以虚线的形式, 并且这两种线型均属于细线的范畴。
2、可以将基准线的虚线画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏保持平行, 仅在处于特殊条件的情况下才会与标题栏相互垂直。
3、要是焊缝处于接头的箭头那一侧这种情况下呢, 基本符号就要标注在基准线的实线那一端；要是焊缝处于接头的并非箭头的那一侧这种状况时, 基本符号就要标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般的, 箭头线相对焊缝的位置并无特殊要求, 然而, 当标注单边形焊缝之际, 箭头线需指向拥有坡口一侧的工件。
6、基本符号, 同基准线相交, 或者相切, 补充符号, 跟基准线相交, 或者相切, 与基准线所重合的线段, 采取粗实线去表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形之上, 当焊缝形式、断面尺寸以及辅助要求皆相同之际, 能够仅选取一处标注焊缝的符号与尺寸, 且要加注“相同焊缝的符号”, 此相同焊缝符号是 3/4 圆弧, 绘制于引出线的转折之处。
在同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类且编号, 要标注在尾部符号内部, 分类编号运用A、B、C等等, 在同一类焊缝里面可以挑选一处进行代号标注。

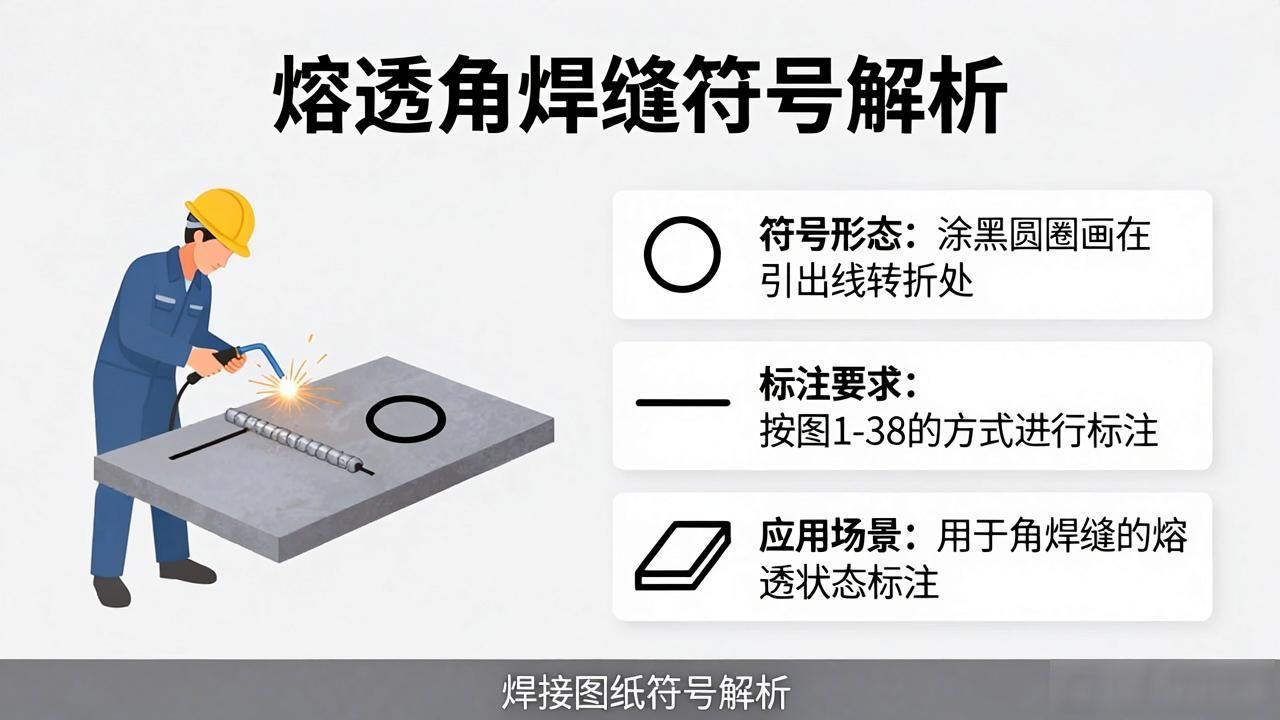

9、熔透角焊缝的符号, 要按照图1-38的那种方式去标注。那熔透角焊缝的符号, 是那个涂黑的圆圈哎, 它画在引出线的转折的地方。
10、在焊接实腹钢梁的翼缘焊缝这类情况中, 使用形中较长的角焊缝时, 可不采用引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、若处于连接长度范围以内, 仅仅只是局部的区段存在焊缝, 那么就要依照图1-40进行标注。其中, K是角焊缝的焊脚尺寸。
12、若是焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝的地方添加中实线以此来表明可见焊缝, 又或者是添加栅线用来表明不可见焊缝。
13、两个相互存在焊接关系的焊件, 在其呈现单面焊且带有双边不对称的坡口焊缝这种结构形式时, 引出线的箭头会指向那个具有较大坡口量的焊件。
14、围焊缝符号表示环绕用圆圈, 画在引出线转折处, 此符号用于工作件周围位置, 且伴随标注其焊角尺寸K。
15、当存在三个, 或者超过三个的焊件, 彼此相互进行焊接之时, 其形成的焊缝严禁作为双面焊缝来进行标注, 焊缝符号以及尺寸, 必须要分别进行标注。
16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标注那种称作“现场焊缝”的符号的。现场焊缝符号呈现为涂黑的三角形旗号模样, 并且是绘制在引出线的转折之处的。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候, 像单面V形这种情况, 引出线的箭头是朝着带坡口的那个焊件指向而出的。
举例
欧美焊接符号举例
4.5——表示焊点直径

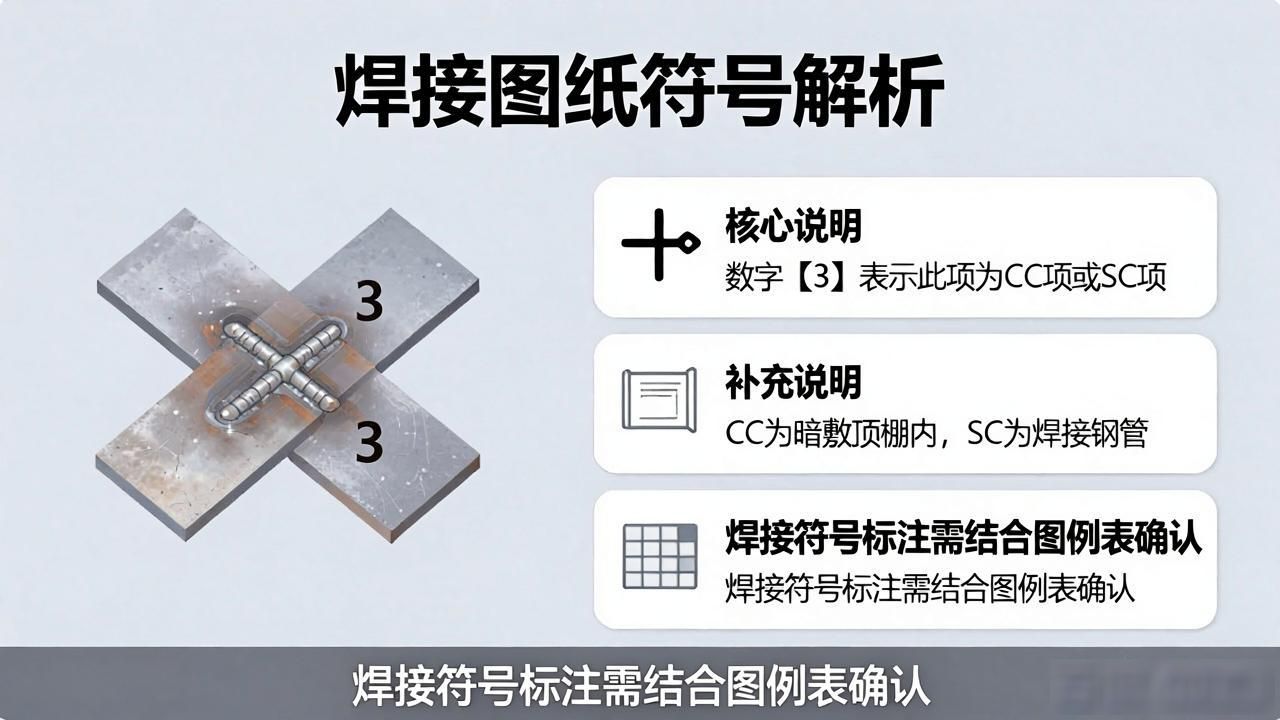

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
