焊接图纸符号标注图解示例焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85之规定, 借以阿拉伯效字予以展现, 标记于指引线的尾部。常见的焊接方法代号呈现于表 3-9所示。要是属于组合焊接方法, 能够用“/”加以分开, 左面代表正面（或者盖面）的焊接方法, 右面代表背面（或者打底）焊接方法。比如 V形焊缝首要运用钨极氢弧焊进行打底, 随后采用手工电弧焊进行盖面, 就要表示成141/111。
表示焊缝符号及焊接方法代号标注示例的图是图3-21, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 其中打底焊所采用的焊接方法是手工钨极氮弧焊, 盖面焊以及封底焊所采用的焊接方法是手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制符号是钢结构焊接符号, 钢结构一般是属于建筑学科的, 属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴随有建筑符号，随之还有型钢符号, 接着还有螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

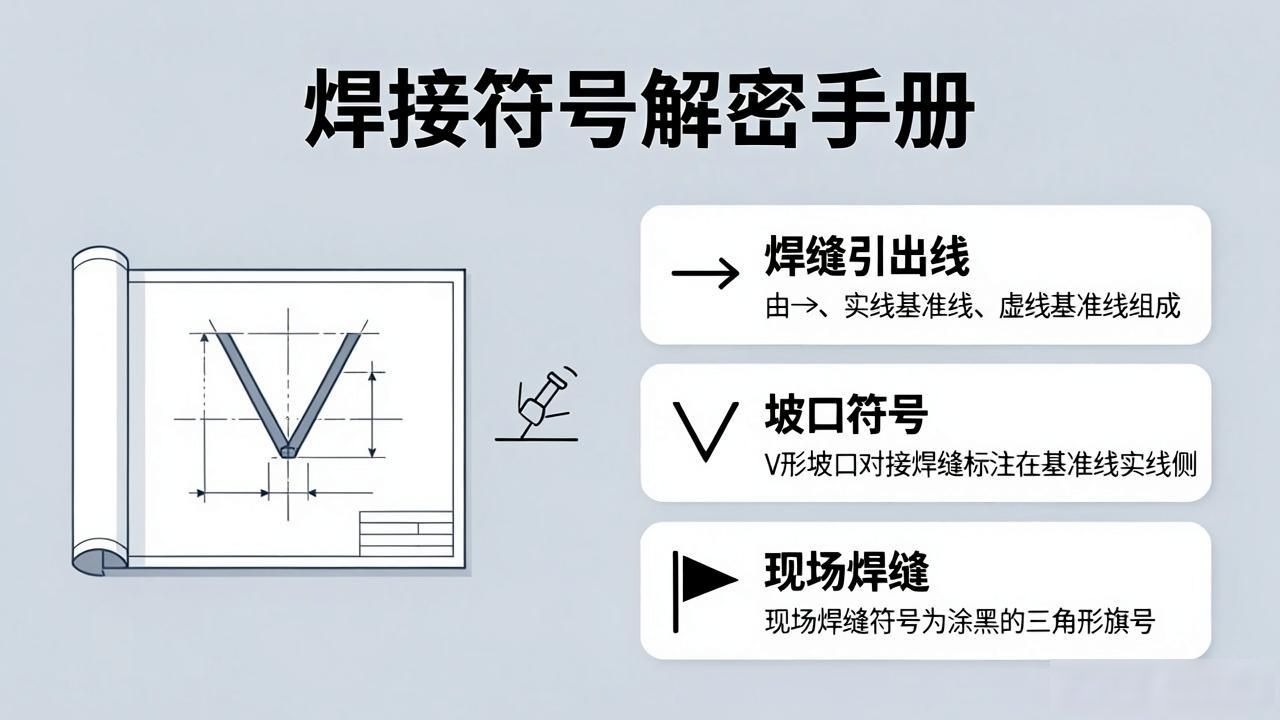

1、构成焊缝引出线的, 是箭头以及两条基准线, 一条基准线呈现为实线, 另一条则是虚线, 它们的线型, 都是细线条儿, 是这样一种情况。
2、基准线的虚线, 能够画在基准线实线的上面一边, 也可以画在基准线实线的下面一边, 基准线一般来讲, 应当和图样的标题栏呈平行状态, 只有在特殊的条件之下, 才会和标题栏呈垂直状态。
3、若是焊缝处于接头的箭头那一侧, 那么基本符号会被标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 基本符号将被标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、基准线与基本符号、补充符号相交或者相切, 有线段和基准线重合, 此线段以粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上也是粗实线, 而尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、同一图形里, 要是焊缝形式、断面尺寸以及辅助要求都一样, 那就可以只选一处来标焊缝的符号和尺寸, 还要加上“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 画在引出线的转折处。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 将其标注在尾部符号的里面, 分类编号运用A、B、C 等等, 在同一类焊缝当中, 能够选择一处来标注代号。

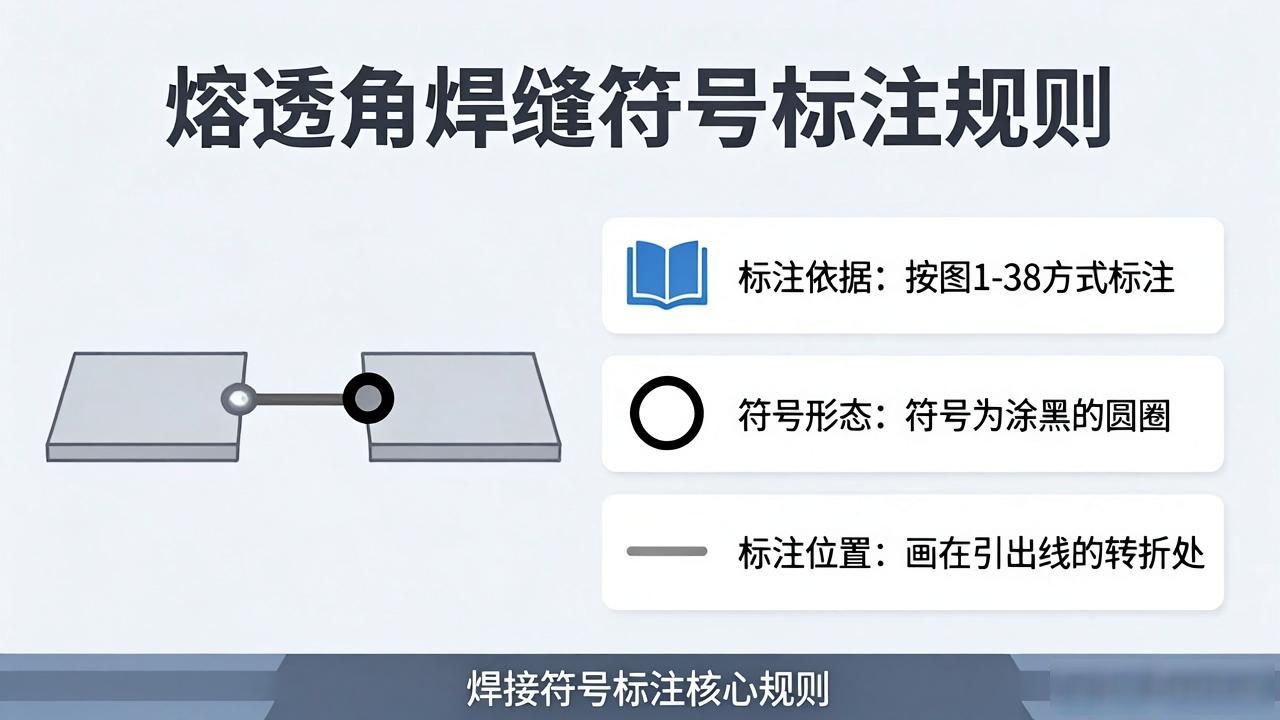

9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、采用那种形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝 , 有时候可以不采用引出线进行标注 , 而是直接在角焊缝旁边标注焊缝尺寸的值 K。
11、于连接长度范围里, 只是局部的区段存在焊缝的情况下, 依法按照图1-40来进行标注, K乃是角焊缝焊脚的尺寸。
12、当焊缝分布呈现出不规则的情形之时, 在对焊缝符号予以标注的期间, 于焊缝处加注中实线用来表明可见焊缝, 或者加注栅线用来表明不可见焊缝。
13、两个相互焊接的焊件, 若它们是单面焊, 且带有双边不对称坡口焊缝, 那么引出线箭头会指向较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围使用, 其形态由圆圈来作为表示，但它需画在引出线的转折之处, 并且要标注出其焊角尺寸K。
15、三个焊件相互焊接, 或三个以上的焊件一块儿焊接時, 它的焊缝是行不通、没法作为双面焊缝予以标注的, 焊缝符号以及尺寸应当分别进行标注。
16、于施工现场焊接着行的焊件, 其焊缝是要标注出“现场焊缝”这种符号的, 这儿所提及的现场焊缝符号成了涂黑状态的三角形旗号模样, 它绘制在引出线出现转折的那个地方。
17、两个相互焊接的焊件，其中只有一个焊件带有坡口, 比如是单面V形坡口, 此时引出线箭头所指向的, 便是那个带坡口的焊件。
举 例
欧美焊接符号举例

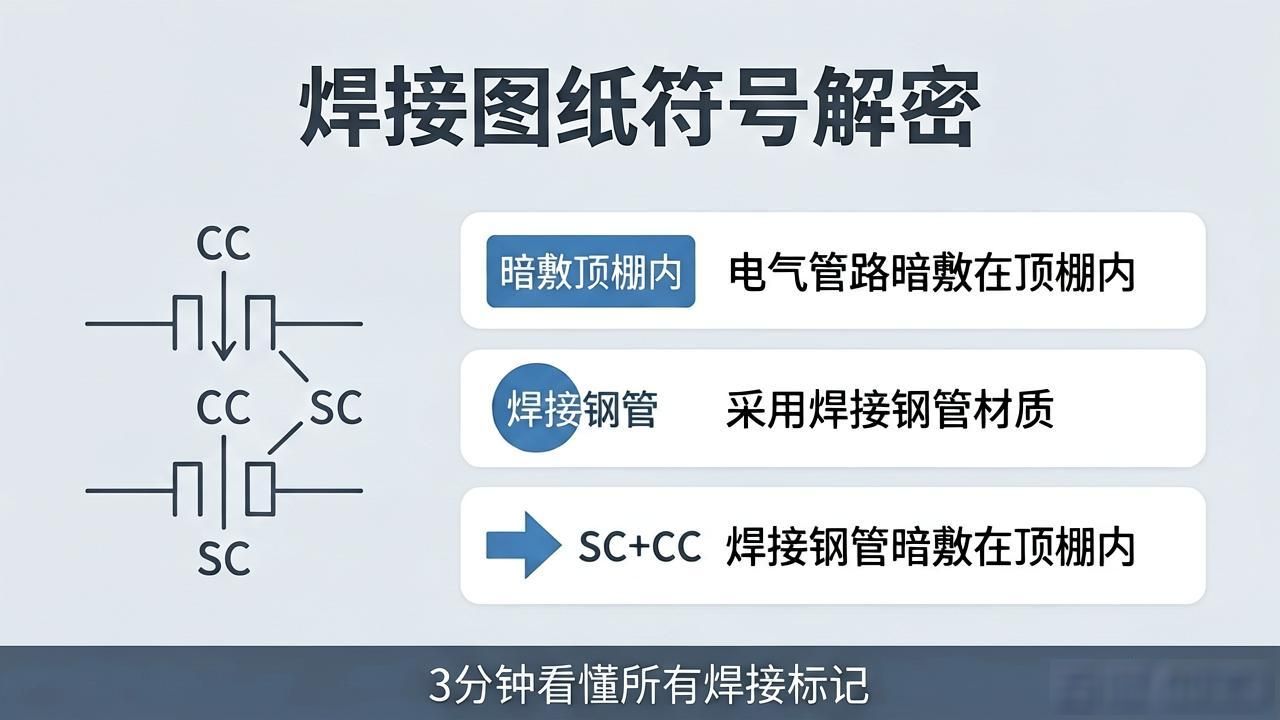

4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
