焊缝的基本搭接形式：
四、T形接头：
五、斜角接：
焊缝的基本破口形状：
焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。

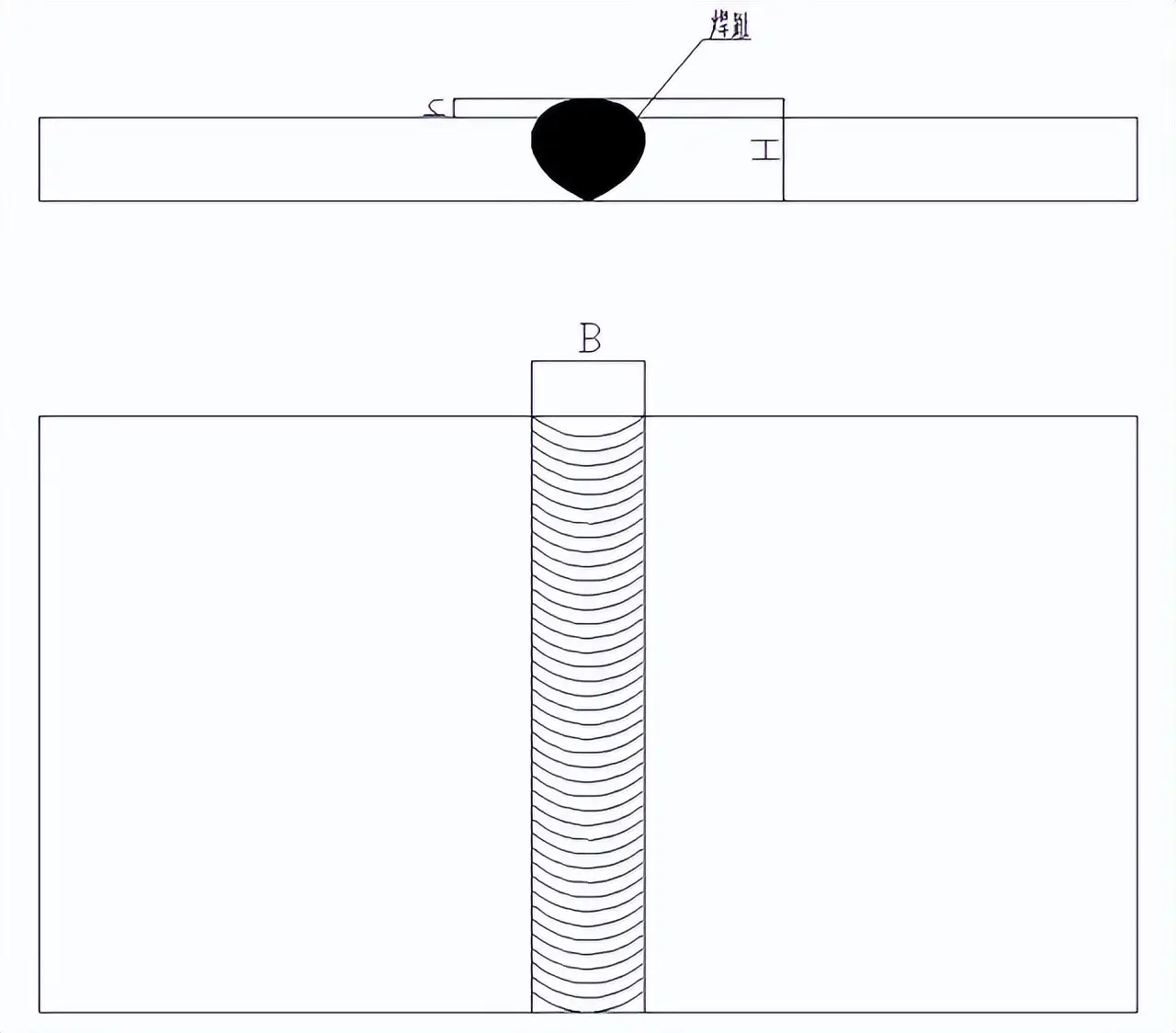

焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面里, 由画出的最大等腰直角三角形, 其中直角边对应的长度。
焊缝的横截面里, 脚焊缝中, 存在着从与一个角度面相交处的焊趾到另一个与之呈直角的面的表面的有极限小之距的焊脚。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 指的是熔焊的时候, 于单道缝横截面上, 焊缝宽度B和焊缝计算深度H所形成的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑是, 弧焊时段, 因断弧或者收弧并不得当, 于焊道末端所形成的低洼部分。
熔池是这样一部分, 在熔焊的时候, 源于焊电源的热度, 出现于焊件某处, 最后成了带特定几何外形的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；

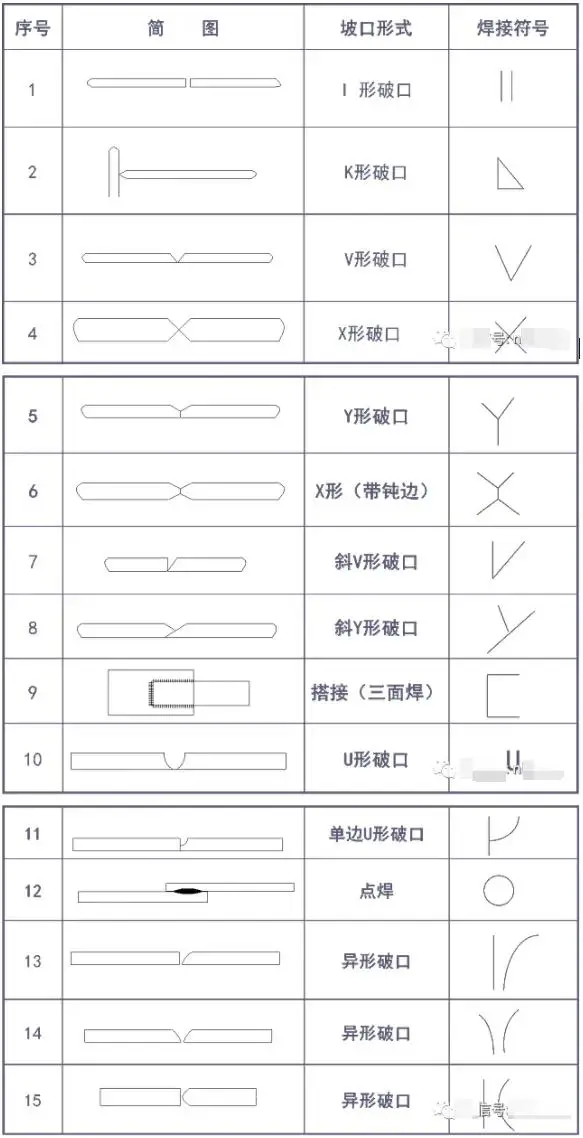

焊接符号：
一、焊接符号的定义是, 它是一种符号, 这种符号能用在图样上, 用来标注焊接方法, 还能标注焊缝形式, 以及标注焊缝尺寸等技术方面的内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
焊缝符号、尺寸符号以及尺寸数值于指引线上的标注位置, 在标准里是有着明确规定的, 绘制焊接图的时候, 必须得严格去遵守。

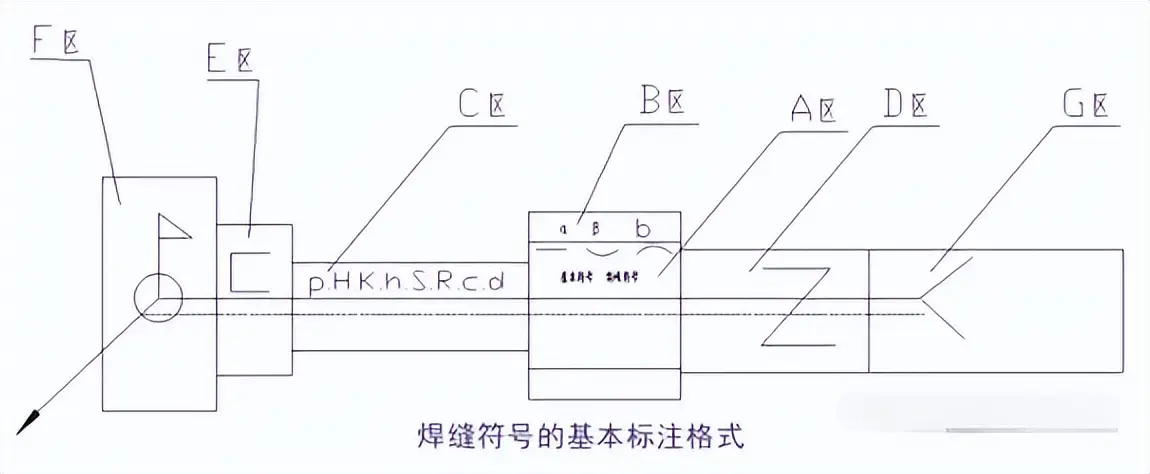

把符号和数值针对基准线的标注位置划分成A到G这七个区, 各个区对于基准线的位置是固定的, 不管所标注的箭头线方向怎样发生变化, 它们相对于基准线的位置都不会产生改变。
A区, 属于主要功能区, 标注基本符号里的垫板符号, 特殊符号里的垫板符号, 补充符号里的垫板符号, 辅助符号里的平面符号, 辅助符号里的凸面符号, 辅助符号里的凹面符号。
B区, 此处属于具备补充功能的区域范畴, 其位置是布置于A区的上方呢, 或者是在下边，它负责对焊缝尺寸进行标注, 其中包括坡口角度α, 还有坡口面角度β以及根部间隙b。
C区, 在基本符号的左边, 标记焊缝横截面上的尺寸标注记号还有数值, 包括钝边为p、坡口深度是H、焊角尺寸称作K、余高是h、焊缝有效厚度为S、根部半径是R、焊缝宽度为C以及熔核直径为d。
这是D区, 在基本符号之右侧, 要标注交错焊缝符号, 还要标注焊缝纵向也就是长度方向的尺寸数值, 像焊缝段数n值, 焊缝长度l值以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
在G区, 要对补充符号里的尾部符号进行标注, 而且要在尾部符号之后, 标注相同焊缝的条数N值, 以及焊接方法的代号, 再加上焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
标示, 有一处, 其焊高是3, 并且周围都是满焊的状态, 采用的是CO2气体保护焊来进行焊接, 这样的情况一共有5处。
例4：
以下这样表示, 焊高呢是3, 是呈斜V字形的坡口, 焊缝的表面要磨得平整, 焊缝的长度是30, 总共存在5段, 焊接的时候采用的是CO2气体保护来进行这个焊接操作。
焊接识图的基本知识：
