焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

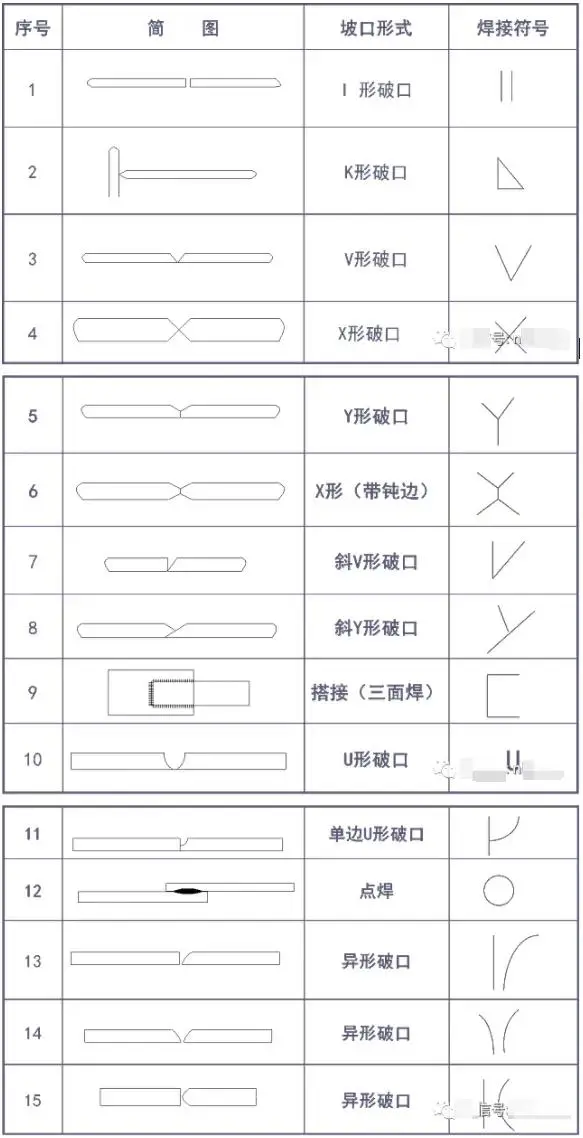

焊缝的基本破口形状：

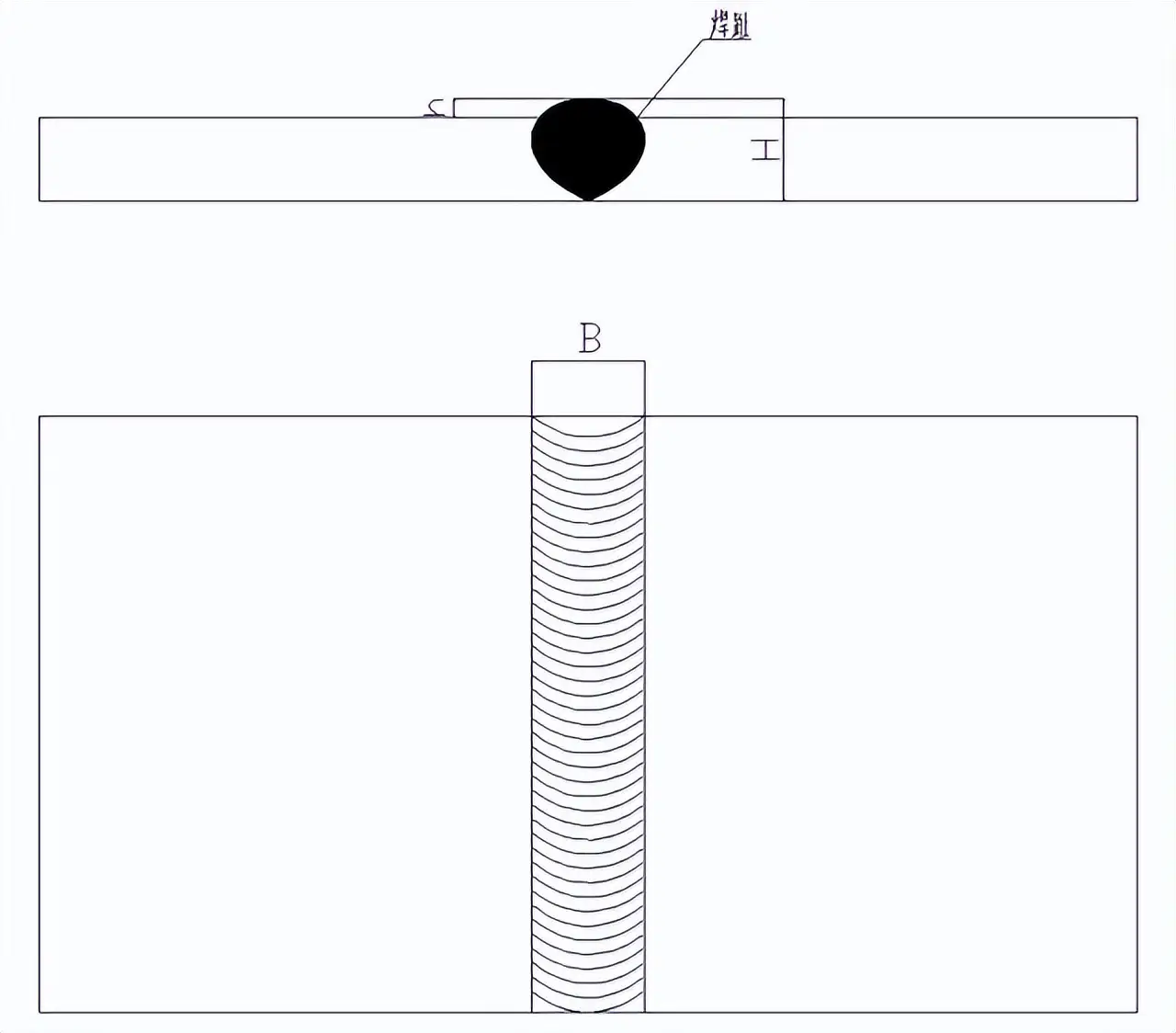

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
其中所述的焊脚尺寸, 乃是, 于那角焊缝啊其自己的横截面里头呦那勾画的最大的等腰直角三角形之中直角边的长度。
焊缝, 其横截面里, 存在着, 从一个, 呈直角之面, 上的焊趾起始, 抵达另一个, 同样为直角之面, 表面从而得见的, 最小距离, 即是焊脚。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 是指熔焊之时, 于单道缝横截面上, 焊缝宽度B和焊缝计算深度H的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧焊之时, 于焊道末端所形成的低洼之处, 它被称作弧坑, 此乃因断弧或者收弧未恰当而致。
熔池是这样一种部分, 它是液态金属部分, 此液态金属部分具有一定几何形状，是在熔焊时，在焊接热源作用下, 于焊件上所形成的。

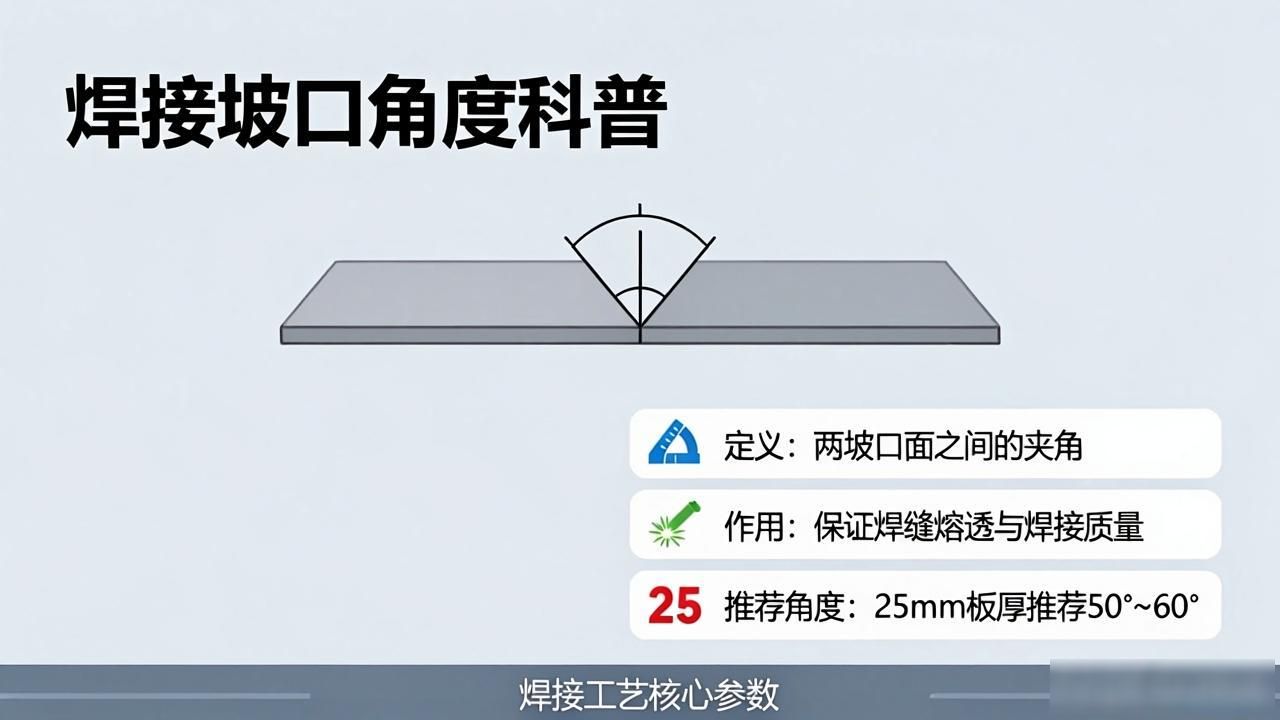

破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它是一种符号, 这种符号用于在图样上标注相关技术内容, 什么样的技术内容呢, 是焊接方法、焊缝形式以及焊缝尺寸等方面的技术内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

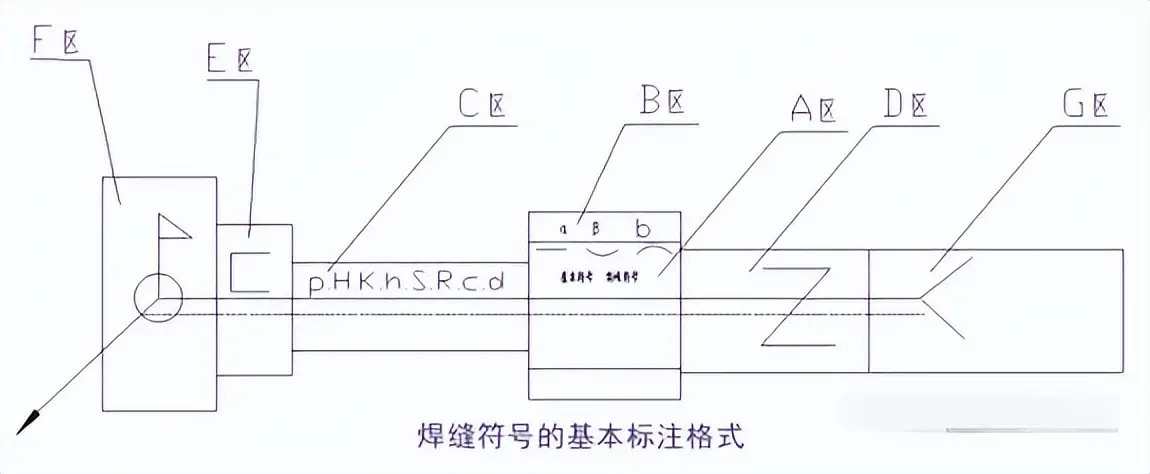

三、焊缝符号在图样上的标准位置说明：
焊接图绘制时, 必须严格遵守, 因为在标准里, 对焊缝符号、尺寸符号以及尺寸数值在指引线上的标注位置, 有着明确规定。
把符号以及数值针对基准线的标注位置, 划分成A至G这七个区, 各个区相对于基准线的位置是固定的, 不管标注的箭头线方向怎样发生变化, 它们与基准线的位置都不会产生改变。
A区归属主要功能区, 此区内标注基本符号, 还有特殊符号、补充符号里的垫板符号, 并且也标注辅助符号中的平面符号、凸面符号、凹面符号。
B展区, 归属为补充功能区域, 其布局安放在A展区的上方之处或者下方之地, 对焊缝尺寸里的坡口角度α予以标注, 对坡口面角度β也进行标定, 并标注根部间隙b , 此地如此这般进行安排。
C区: 于基本符号的左边, 标记焊缝横截面上的尺寸符号以及数值, 像是钝边p, 再者坡口深度H, 还有焊角尺寸K, 另外余高h, 以及焊缝有效厚度S, 与根部半径R, 并焊缝宽度C, 加上熔核直径d。
D区, 于基本符号右边, 标记交错焊缝符号, 标明焊缝纵向, 也就是长度方向的尺寸数值, 像是焊缝段数n值, 焊缝长度l值以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

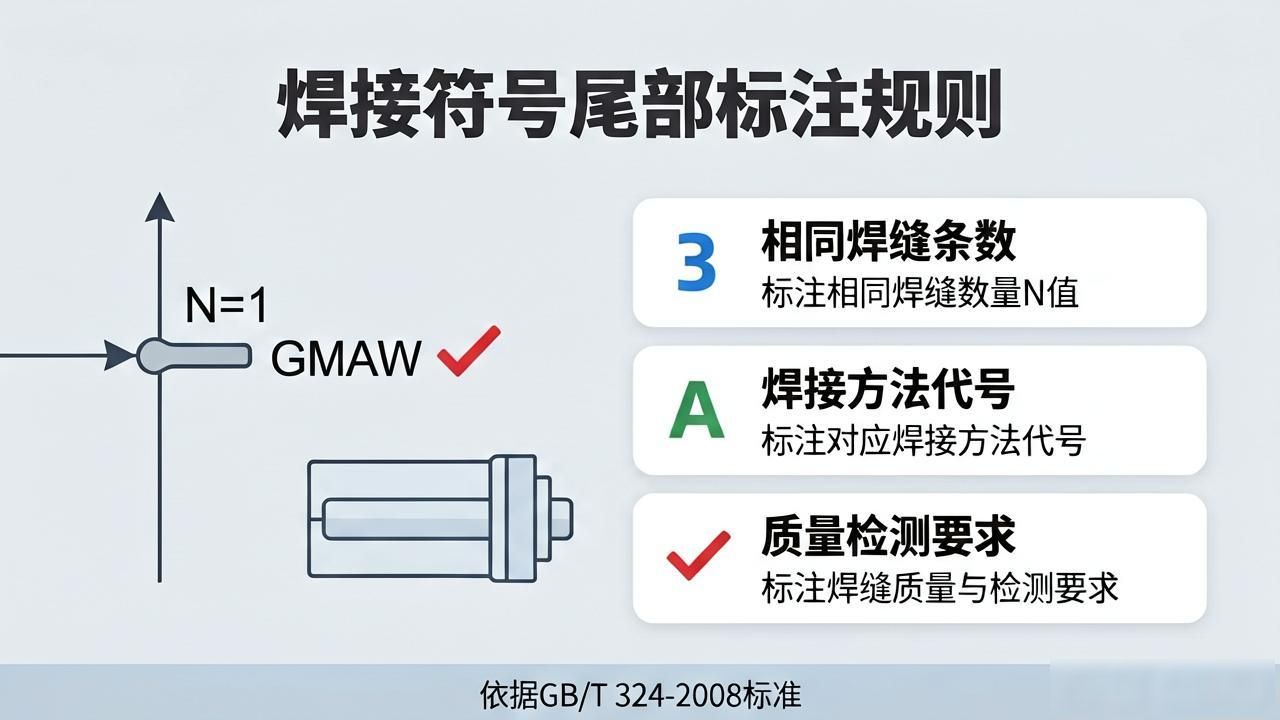

G区, 要对补充符号里的尾部符号予以标注, 为尾部符号标注相同焊缝条数N值所在处之后, 还要标注焊接方法代号, 以及焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：

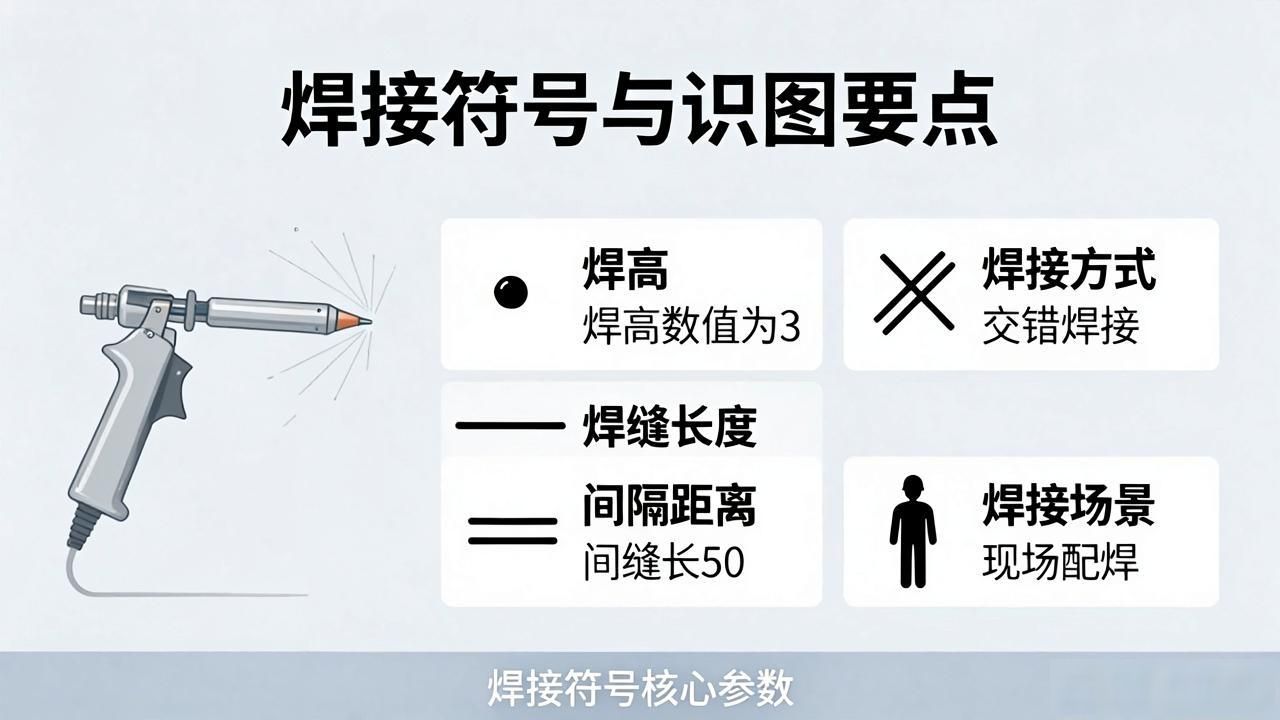

例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
注明, 焊的高度是3, 四周全覆盖焊接, 运用CO2气体进行保护从而实施焊接操作, 总数有5处。
例4：
传达: 焊接高度是3, 呈倾斜的V形状坡口, 焊缝的表面要打磨平整, 焊缝的长度为30, 一共有5个段落, 运用CO2气体保护焊来开展焊接工作。
焊接识图的基本知识：
一、图纸的基本结构：
