基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接符号标注实例及方法
焊接结构图样里, 焊接方法依照国家标准 -85的规定, 用阿拉伯数字来表示 , 标注于指引线的尾部。常用焊接方法代号如表3 -9所示。要是属于组合焊接方法 , 可用 “/”分开 , 左侧代表正面 （或盖面）的焊接方法 , 右侧象征背面 （或打底）焊接方法。比如V形焊缝先运用钨极氢弧焊打底 , 随后以手工电弧焊盖面 , 那么表示为141/111。
焊缝符号以及焊接方法进行代号标注的示例, 可查看见图3-21所展示的内容。此图呈现的是V形坡口对接的焊缝, 其背面实施封底焊行为, 正面焊缝表面处于齐平状态, 焊接方法是打底焊运用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全

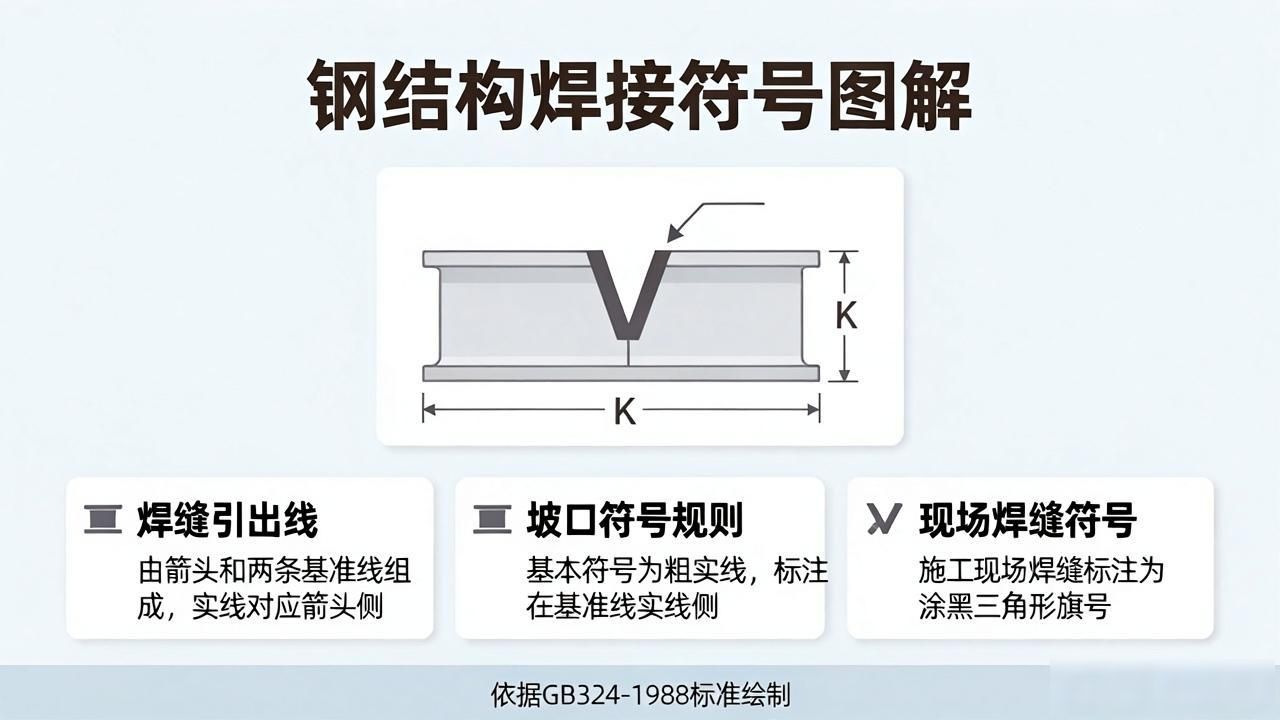

钢板结构焊接符号是按照GB324一1988《焊缝代号》来绘制, 钢板结构通常归属于建筑学科, 属于建筑行业, 所以在钢板结构焊接符号的标注里常常伴有建筑符号、型钢表示图、螺栓图片及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线属于焊缝, 它由箭头以及两条基准线来构成, 其中一条呈现为实线, 另一条呈现为虚线, 而且这两条线的线型都是细线。
2、可以将基准线实线的上侧画成处于那基准线的虚线, 也能够把基准线虚线画于基准线实线的下侧那里, 基准线普遍而言应当跟图样的标题栏保持着平行的状态, 只有在特殊的条件情形之下才会与标题栏呈现出垂直的状况。
3、若焊缝处于接头的箭头那一侧, 那么基本符号标注到基准线的实线那一侧；若焊缝处于接头的非箭头那一侧, 那么基本符号标注到基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、相对焊缝而言, 箭头线的位置通常没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向带有坡口的一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的那些线段, 要用粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号也为粗实线, 补充符号（尾部符号除外）同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、在同一个图形当中, 当焊缝具的形式, 以及断面的尺寸, 还有辅助方面的要求, 这些统统都相同的时候, 能够仅仅只选择一处来标注焊缝的符号以及尺寸。并且添加上“相同焊缝的符号”, 相同焊缝的符号呈现为3/4圆弧状, 绘制在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 将其标注于尾部符号的里面, 分类编号运用 A、B、C 等等, 在同一类的焊缝当中, 可以挑选一处来标注代号。

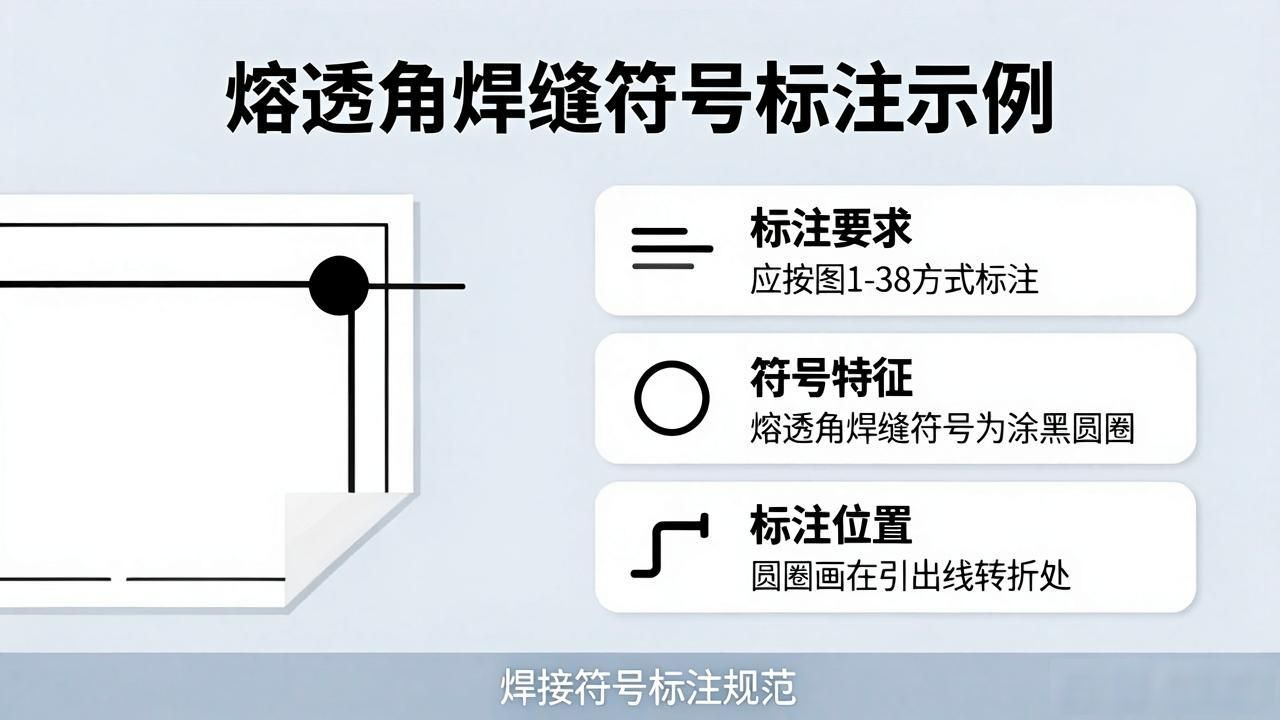

9、应按图 1-38 那种方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 此圆圈画在引出线的转折处。
10、使用形状中较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 此种情况可不采用引出线去进行标注, 只需直接在角焊缝的旁边标注焊缝尺寸的值K。
11、在连接的长度范围其中, 仅仅只是某局部的区段存在着焊缝的情况下, 按照图1 – 40来进行标注, K它是角焊缝焊脚的尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注之际, 于焊缝之处予以加中实线的操作, 以此来表明可见焊缝。要不然就是加以栅线, 将这种情况用此方式来表明示不可见焊缝。
13、两个相互焊接的焊件, 其中当是单面焊情形且带有双边不对称坡口焊缝时, 引出线的箭头会指向具备较大坡口的那个焊件。
14、围焊缝符号, 以圆圈形式呈现, 用于环绕工作件周围, 它被画在引出线的转折之处, 且要标注其焊角尺寸K。
15、存在三个或者超过三个的焊在一起的焊件时, 那些焊缝不可以当作双面焊缝去标注, 焊缝的符号以及尺寸应当分别做标注。
16、焊接的焊件于施工现场进行, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘在引出线的转折处。
17、在相互焊接的两个焊件情形里, 存在只有一个焊件带有坡口的状况, 像单面V形这种, 此时引出线箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

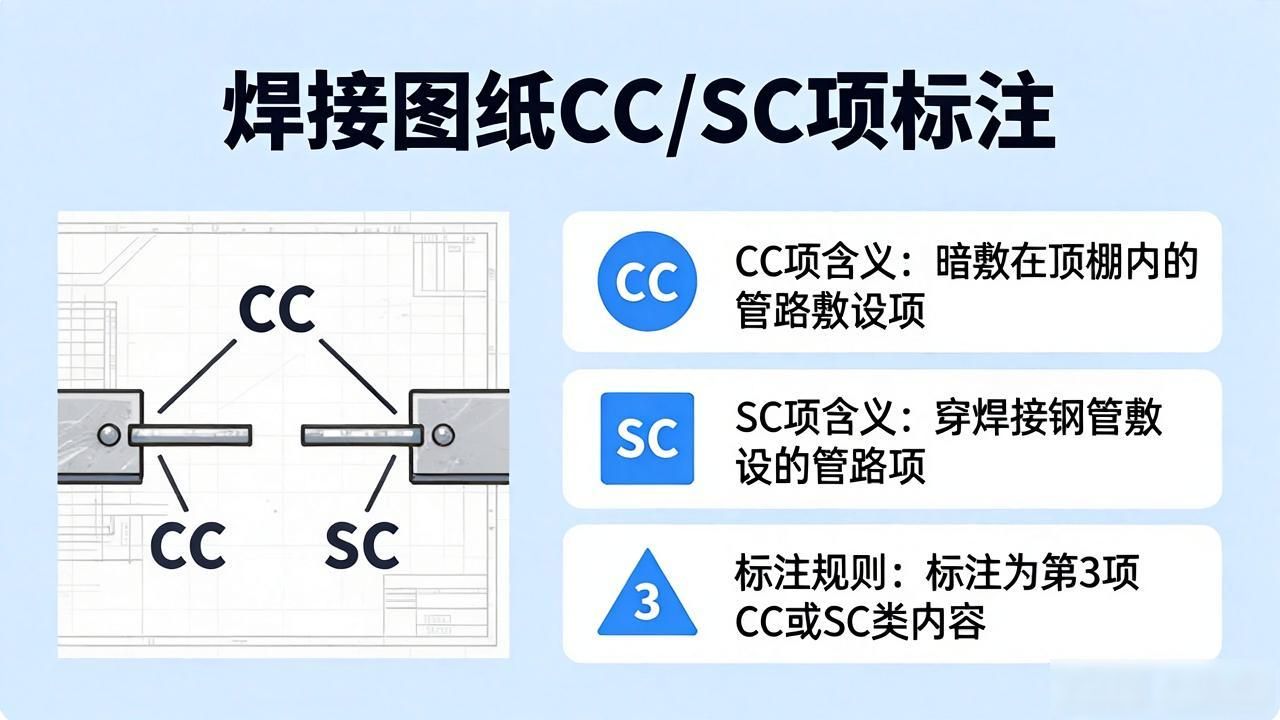

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
