基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
可在焊接结构图样之上, 将焊接方法依照国家标准并按照85的规定, 以阿拉伯效字形式予以表示, 且标注于指引线的尾部之处。常用焊接方法的代号呈现于表3-9所示情形。倘若属于组合状况的焊接方法, 能够借助“/”予以分开, 其中左边所示的是正面（或者盖面）所处的焊接方法, 右边展现出来的是背面（亦可称作打底）的焊接方法。例如, 若V形焊缝先是采用钨极氢弧焊进行打底操作, 紧随其后再运用手工电弧焊来实施盖面工序, 那么其表示形式便为141/111。
图3-21展示那种, 焊缝符号以及焊接方法代号的标注示例。此图呈现出, 是V形坡口对接焊缝, 背面要进行封底焊, 正面焊缝的表面处于齐平状态, 其焊接方法是, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊的情况。
焊接方式代号
焊接符号表示方法

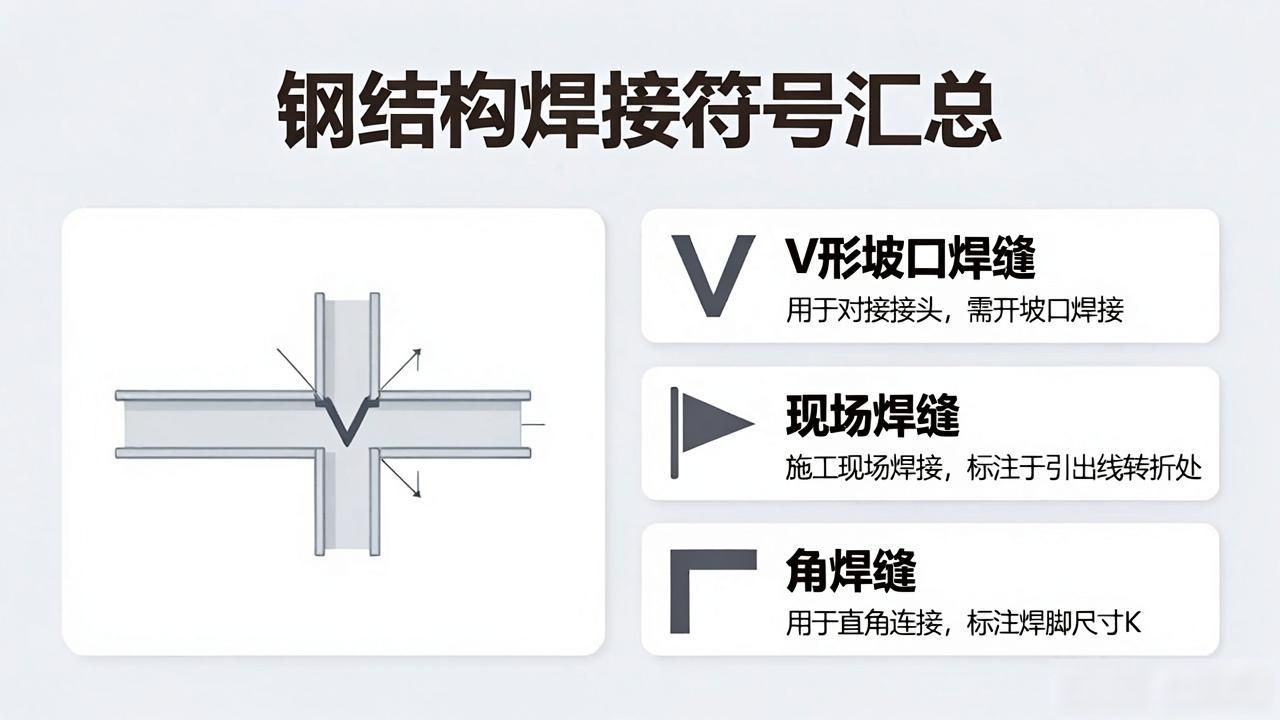

钢结构焊接符号含义大全
按照GB324一1988 《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属建筑学科, 是建筑行业范畴, 所以在对钢结构焊接符号进行标注期间, 频繁会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的是箭头以及两条基准线, 其中一条基准线是实线, 另一条基准线是虚线, 而且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧之处, 也能够画在基准线实线的下侧之地, 基准线一般而言, 应当与图样的标题栏保持平行状态, 仅仅是在特殊的条件之下, 才会与标题栏形成垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号就标注在基准线的实线这边, 要是焊缝处于接头的非箭头那一侧, 于是基本符号就标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相比较的处于的位置, 通常来讲是没有特别的要求的, 可是呢, 若在对单边形焊缝进行标注的时候, 箭头线是必须要朝着带有坡口的那一侧的工件去指的。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的线段, 使用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 其主要用于标注焊接工艺以及方法等内容。
8、处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都相同, 那么能够仅仅挑选一处去标注焊缝的符号与尺寸, 并且还要加注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧形状, 绘制在引出线的转折之处。
对于处于同一图形之上的情况而言, 当存在有数种同等焊缝时, 能够把焊缝予以分类并赋予编号, 把这些编号标注在尾部符号的范围以内, 分类编号所采用的方式是A、B、C等, 在同一类焊缝当中, 可以挑选其中一处来标注代号。

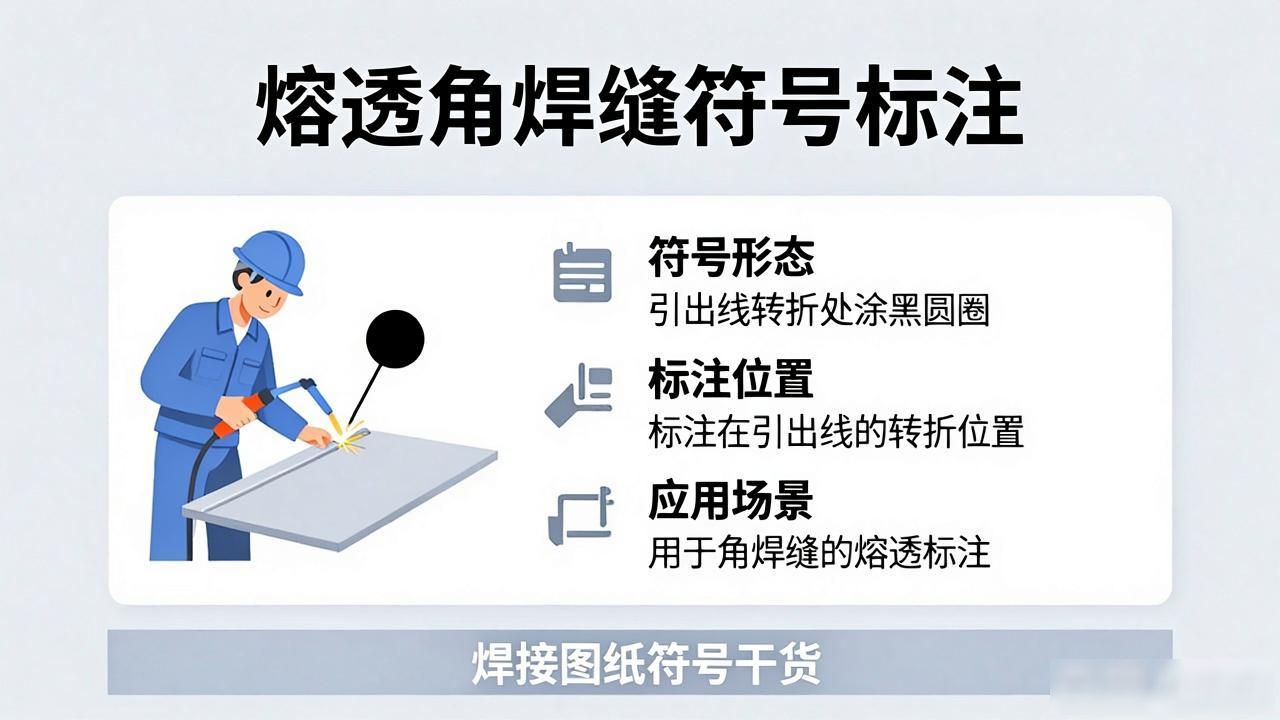

9、熔透角焊缝，其符号需按照图1-38呈现的方式来进行标注, 熔透角焊缝的符号是那种被涂黑的圆圈, 它画在引出线转折的地方。
10、采用形状之中相对较长的那种角焊缝, 像是在焊接实腹钢梁时所用到的翼缘焊缝, 是能够不借助引出线进行标注的, 而是直接于角焊缝的旁边标注焊缝尺寸这个数值K。
11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝之时, 依照图1-40进行标注, K是角焊缝焊脚尺寸句号。
12、若焊缝分布呈现不规则状态, 那么在对焊缝符号进行标注之际, 于焊缝的位置, 添加中实线用以表明可见的焊缝, 或者添加栅线表明不可见的焊缝, 此表述便是正确的做法。
13、有两个相互焊接的焊件, 要是属于单面焊状态, 并且带有双边不对称坡口焊缝, 这个时候, 引出线箭头所指向的, 是具有较大坡口的焊件。
14、将表示围焊缝的符号, 画在引出线转折处, 且用圆圈来表示, 此符号是环绕工作件周围使用的, 要标注它的焊角尺寸K。
15、当存在三个以及三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当各自分别进行标注。
16、针对在施工现场开展焊接作业的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、那相互进行焊接的两个焊件之中, 在仅有一个焊件带有坡口的情形下, 像单面V形这种样子, 引出线的箭头是朝着带有坡口的那个焊件指向的。
举例
欧美焊接符号举例
4.5——表示焊点直径

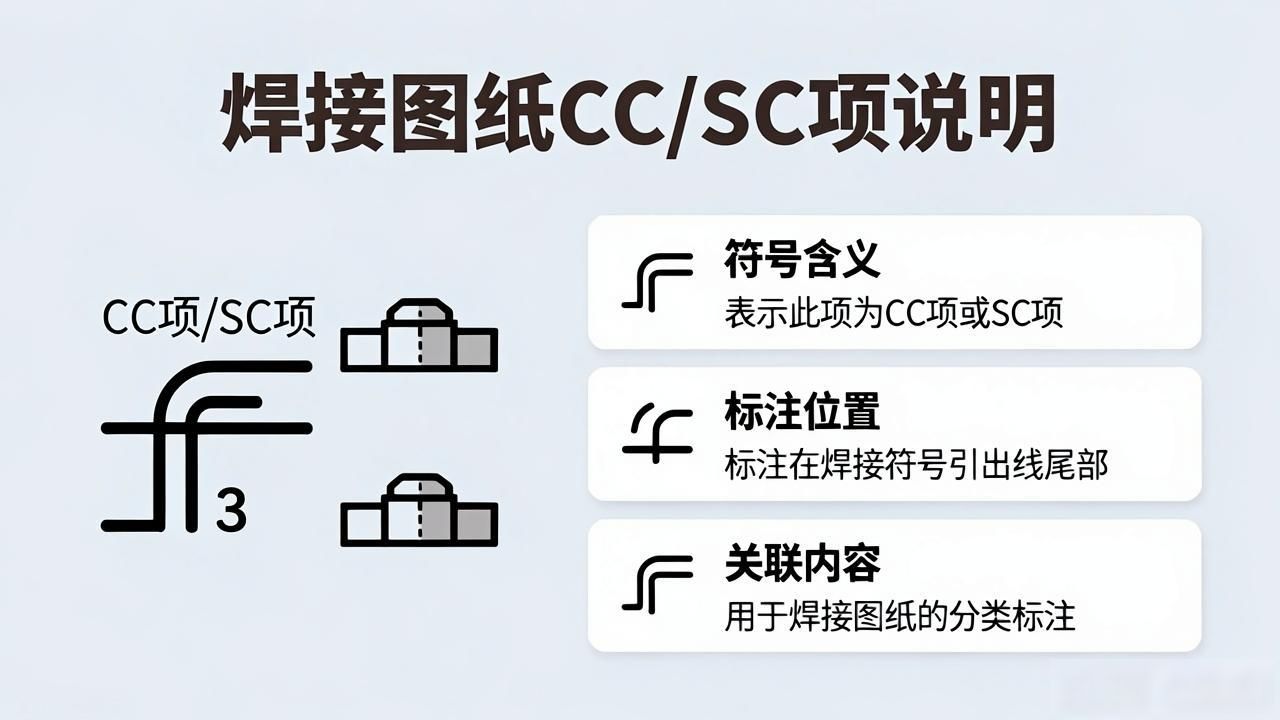

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
