最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

首先得知道焊接符号以及标注的定义, 这样才能更良好地去使用, 在网上广泛流传的焊接符号教程, 是依照GB/T324 – 1988的焊接符号表示方法制作 的, 然而现在国标已然升为GB/T 324 – 2008焊缝符号表示法了, 像下面所展示的这样:

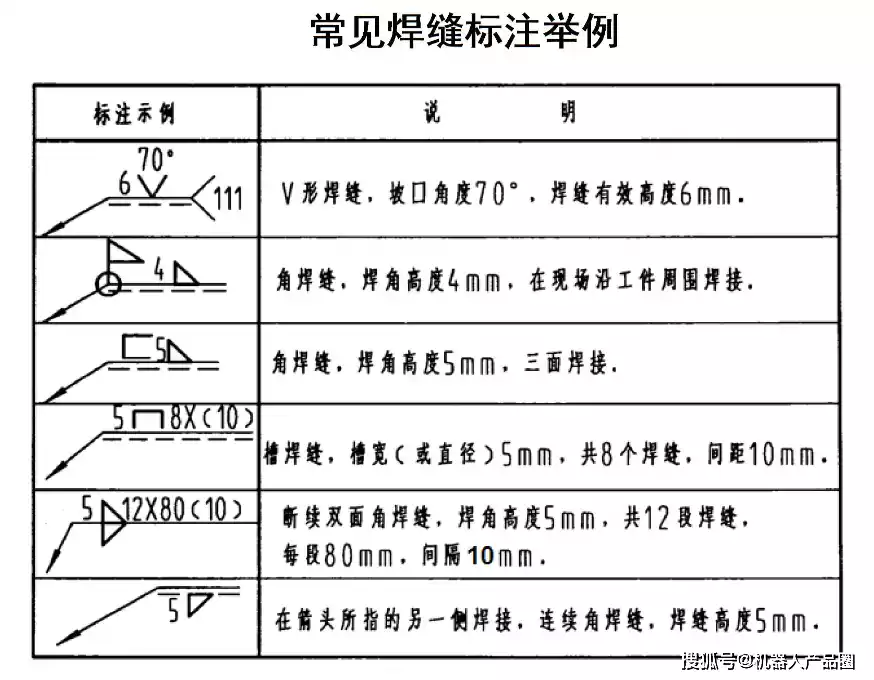

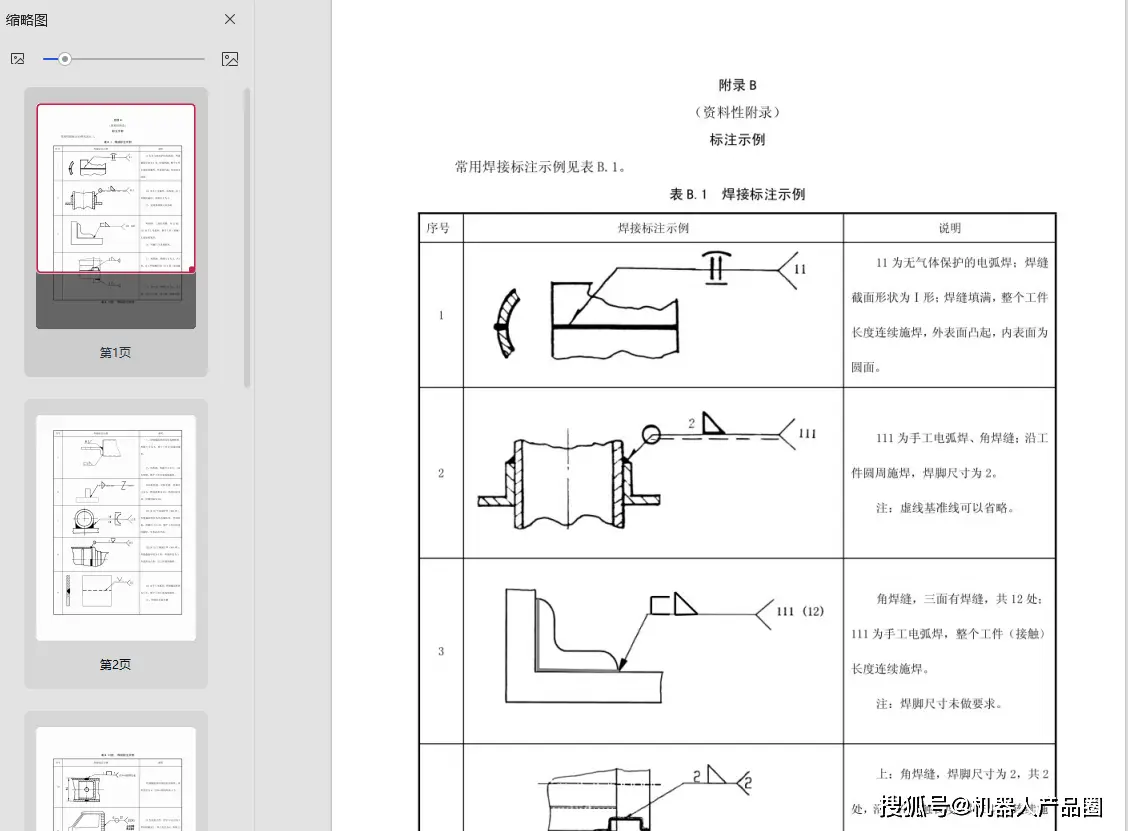

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要运用符号标注法, 在必要情形下允许辅助以图示法。比如说, 用连续或者断续的粗线去表示连续或断续焊缝, 在有需求的时候绘制焊缝局部剖视图或者放大图来展现焊缝剖面形状, 用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注存在诸多要素, 当中焊缝的基本符号以及指引线缔造了焊缝的基本要素, 这属于必定要标注的内容。

除了焊缝基本要素之外, 在有必要的时候, 还应当添加其他辅助要素, 像是辅助符号、补充符号、焊缝尺寸符号以及焊接工艺等方面的内容。

3、焊接符号及标准

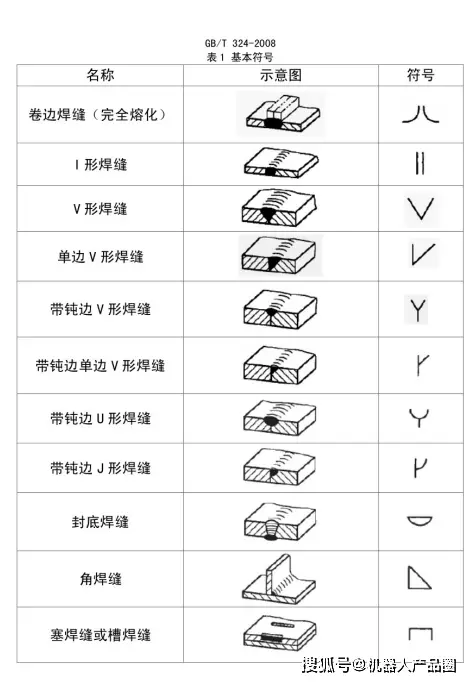

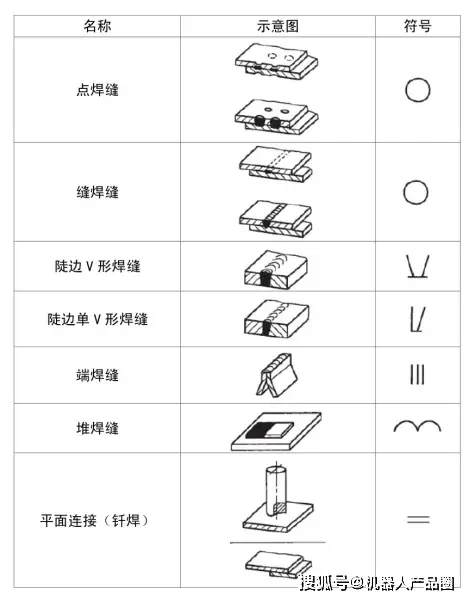

（1）焊缝基本符号是用来表示焊缝横断面形状的符号, 这样的符号一共有20个, 这里要说明一下, 以前这种符号只有13个, 关于焊缝基本符号的详细内容, 可查看GB/T 324 – 2008焊缝符号表示法, 举个例子来说, 例如:

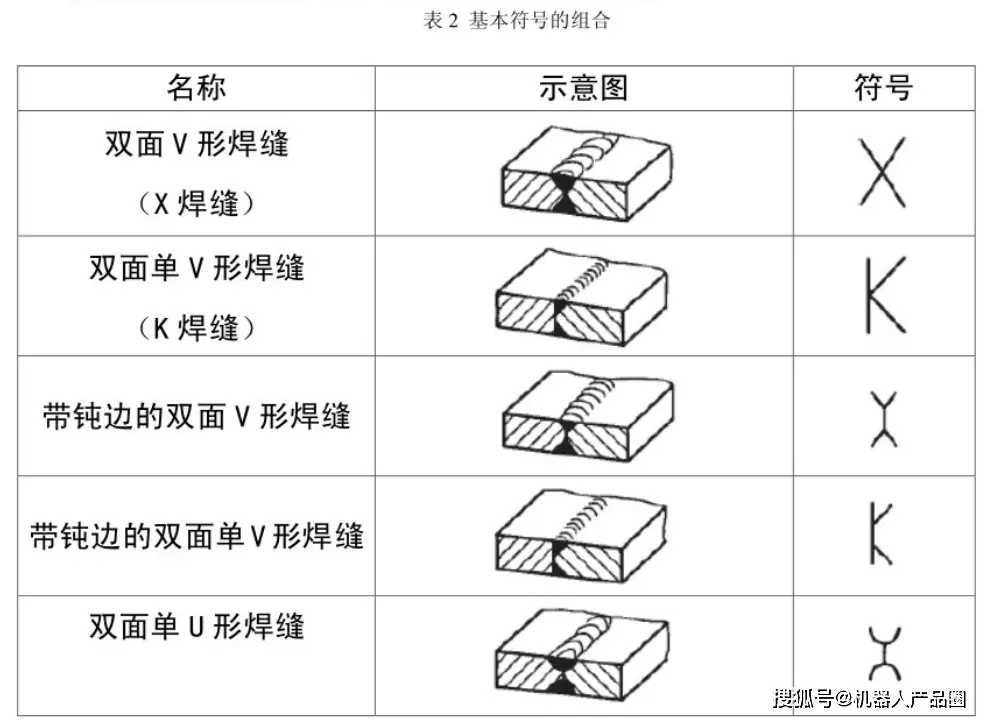

（2）出现基本符号的组合情况, 在标注双面焊焊缝或者接头的时候, 基本符号能够进行组合使用, 这是新增的情况, 并且没有了辅助符号。

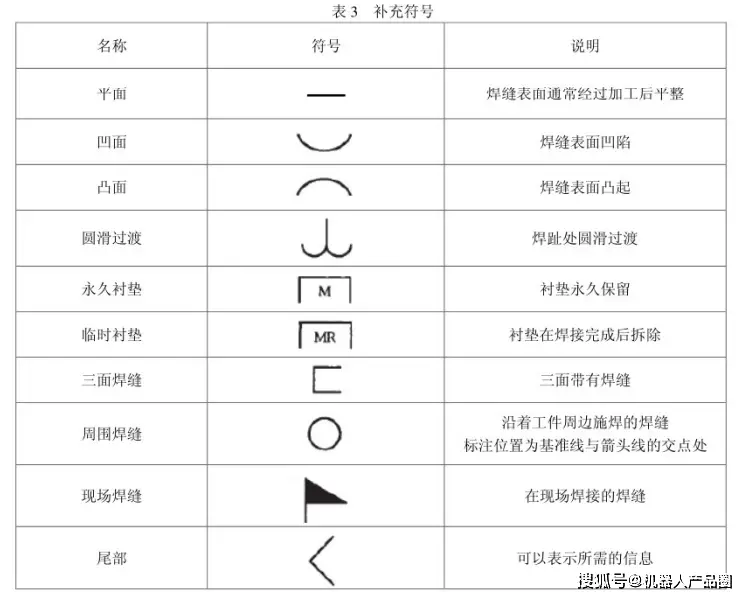

（3）用来补充说明有关焊缝或接头某些特征的补充符号, 这些特征包括表面形状, 还有衬垫, 以及焊缝分布和施焊地点等情况。以前存在的补充符号数量只能查到5个。

4、指引线

（1）指引线由箭头线和基准线（实线和虚线）组成

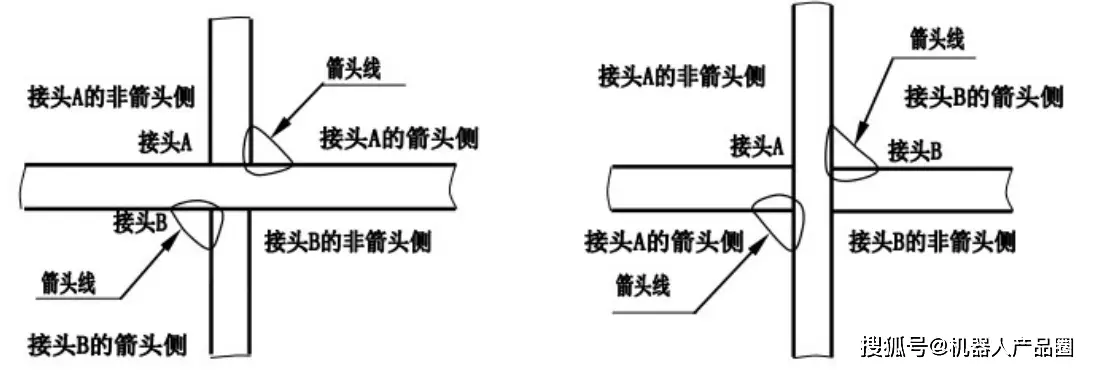

（2）箭头线：

那个直接被箭头所指的接头的一侧, 被称作是“接头的箭头侧”, 而跟它处于相对位置的, 便是“接头的非箭头侧”。

（3）正常情况下, 基准线通常是要跟图样的底边保持平行的, 不过呢, 在有必要的时候, 它也是能够和底边呈现垂直状态的。

实线和虚线的位置可根据需要互换。

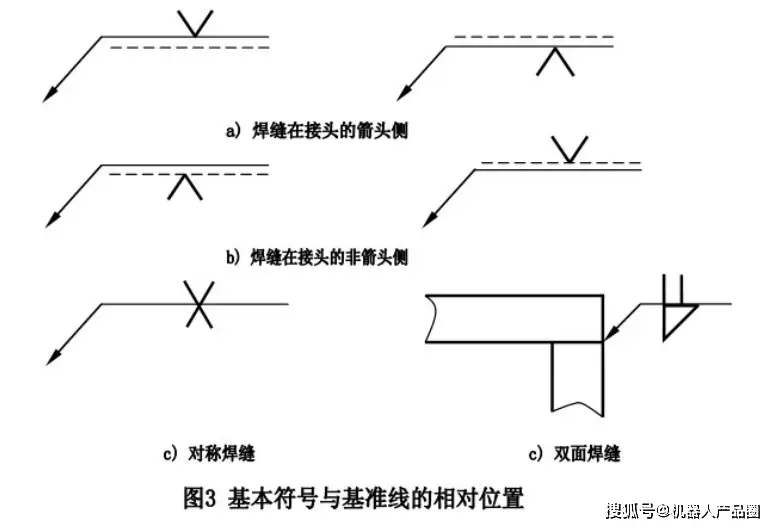

基本符号与基准线的相对位置

当基本符号处于实线那一侧的时候, 这所代表的意思是焊缝位于箭头的那一侧, 可去参见图3a)。

当, 基本符号处于虚线一侧的时候, 这意味着, 焊缝它是在非箭头的那一侧的, 需要参见参照图3b)。

——对称焊缝允许省略虚线，参见图 3c)；

在将焊缝分布位置明确的情形背景下, 部分双面焊缝是能够把虚线予以省略举措的, 此情况可参见图 3d)。

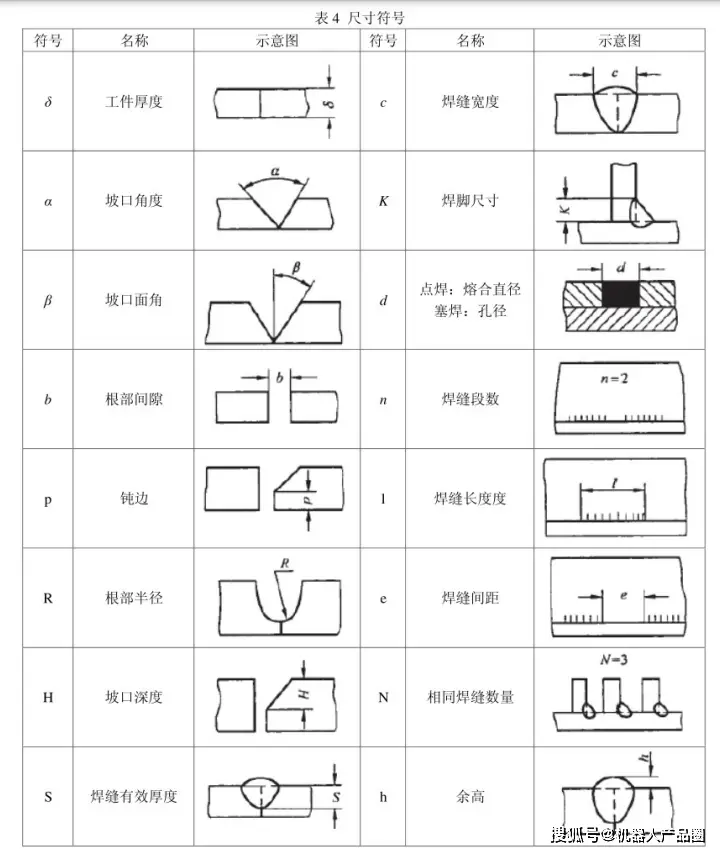

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

标注在基本符号之上侧或者下侧的是, 坡口角度, 以及, 坡口面角, 还有, 根部间隙。

——相同焊缝数标注在尾部；

尺寸数量较多, 不容易分辨的时候, 能够在尺寸数据的前面, 标注对应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

焊缝位置的尺寸若不在焊缝符号里进行标注, 那么, 就应当把它在图样之上予以标注。

于基本符号右边, 不存在任何尺寸标注, 并且也没有其他说明的情况下, 这表明焊缝在工件的整个长度方向之中是连续不断的。

在基本符号的左侧, 不存在任何尺寸标注, 并且也没有其他相关说明, 这种情况下, 意味着对接焊缝应当完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

比如, 有一个表现对接接头周边焊缝的图, 其中, 采用焊条电弧焊（111）进行焊接时, 是在非箭头那一侧进行打底操作, 并且要求表面达到齐平状态, 而运用埋弧焊（12）焊接形成的 V 形焊缝是处在箭头侧, 其表面同样被要求达到齐平状态。

注: 当焊缝采用多种焊接方法, 或者对焊接方法有着特殊要求的时候进行标注, 一般情况下是不进行标注的。

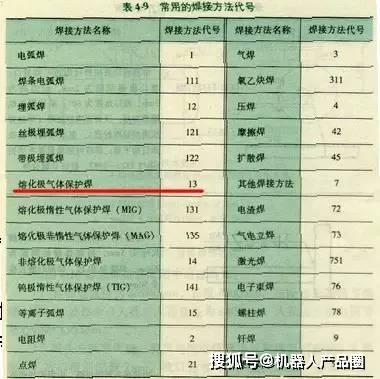

表示常见焊接方法的代号, 详细查阅GB 5185 – 1985, 关于金属焊接乃至于钎焊方法处于图样上的表示代号 , 以此作为具体参考。

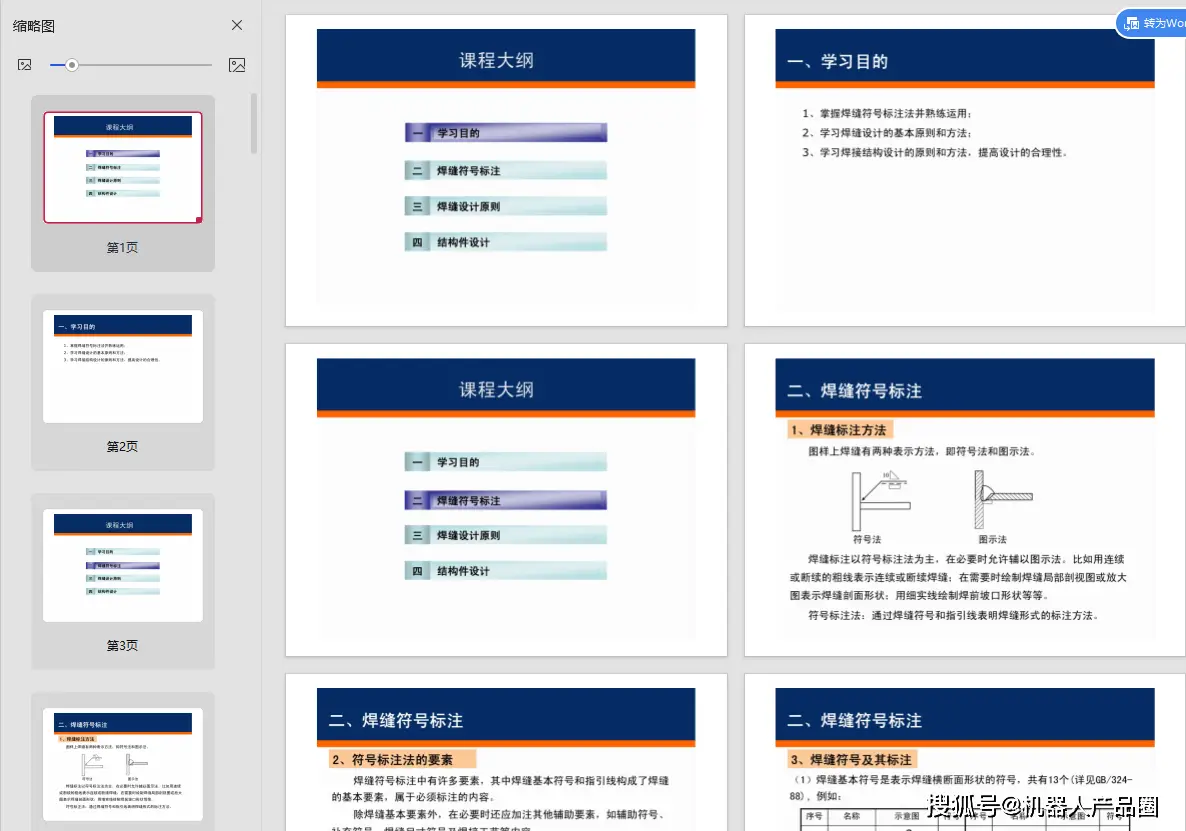

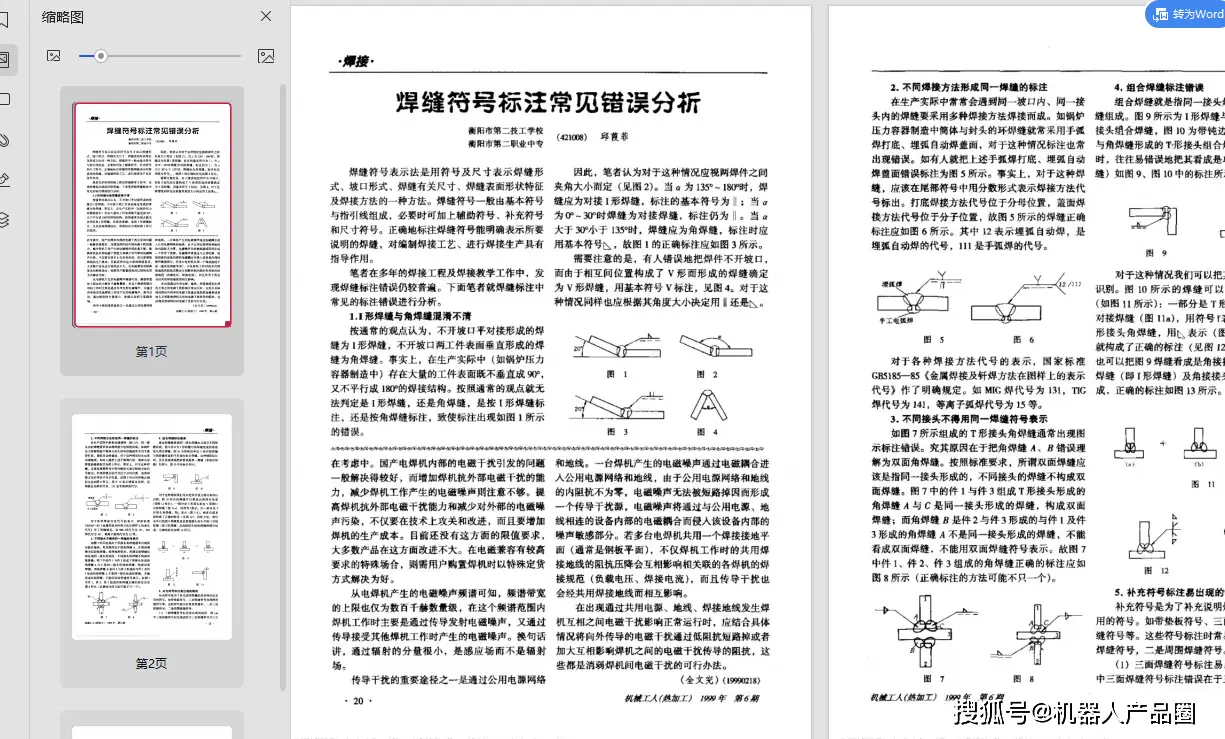

详细资料可以参考附件中的文件
