1、 涉及焊缝符号表示法适用范域, 其一适用焊缝处图样及工艺文件的符号表示方式, 其二适用于金属熔焊以及电阻 。焊缝符号用则, 一则为简化图样里焊缝呈现办法, 二则焊缝符号需确切呈现所讲焊缝, 且不让图样增添过多注释说明, 其三顾及便利, 准许拟定专门说明书或者技术条件, 用以阐述焊缝尺寸以及焊接工艺等方面具体情况。在必要的情形之下, 同样能够于焊缝符号里将这些内容予以呈现。其一, 焊缝符号的构成部分, 焊缝符号通常是由基本符号跟指引线组合而成的。在需要的时候, 能够添加辅助符号、补充符号以及焊缝尺寸符号。首先是基本符号, 焊缝基本符号乃是用于表示焊缝横截面形状的符号。基本符。

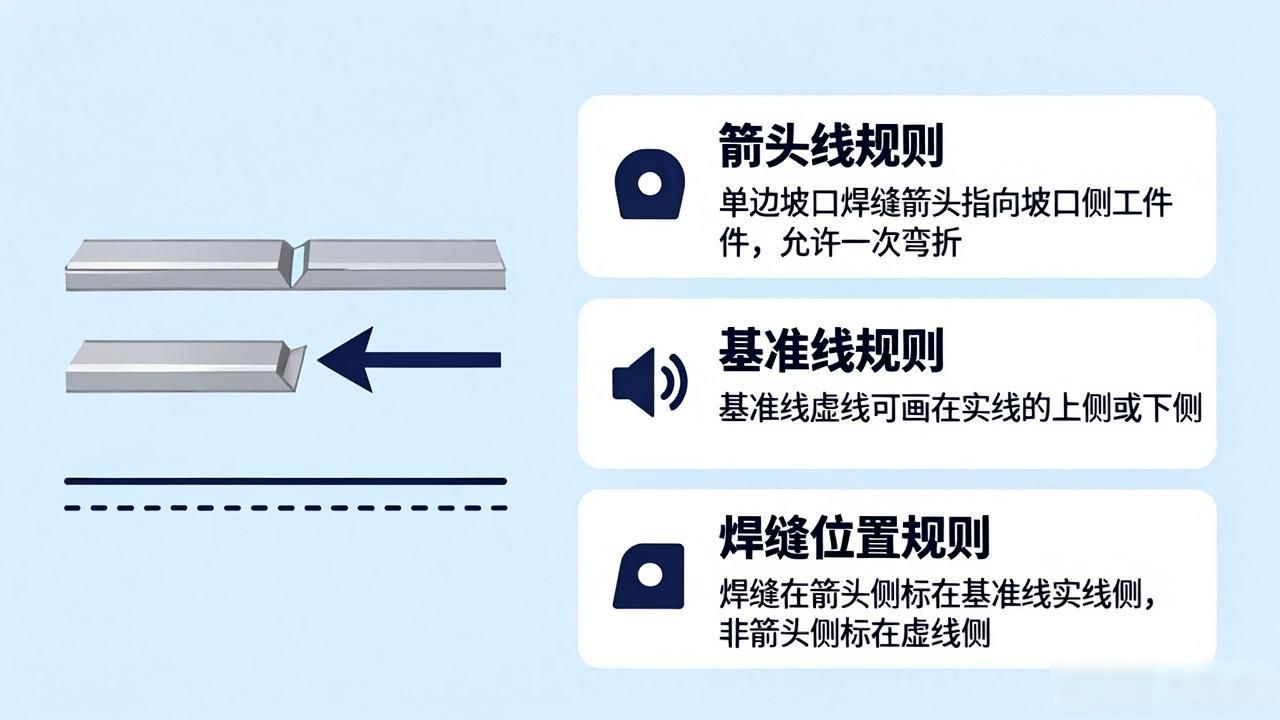

2、号, 基本符号, 基本符号, 基本符号, 注意: 不完全熔化的卷边焊缝, 用形焊缝符号表示, 并且要加注焊缝有效厚度。2、辅助符号, 辅助符号是用来表示焊缝表面形状特征的符号。要是不需要确切地说明焊缝的表面形状, 那么, 可以不使用辅助符号。辅助符号, 辅助符号应用实例, 补充符号是为了补充说明焊缝的某些特征才采用的符号。补充符号, 补充符号应用之中的实例, 补充符号应用的实例, 4, 指引线, 完整的焊缝表示方式除去上述的基本符号、辅助符号、补充符号之外, 还涵盖指引线、一些尺寸符号以及数据。指引线通常是由带有箭头的指引线, 也就是简称的箭头线, 以及两条基准线进而组成, 其中一条基准线是实线, 另一条基准线是虚线。（1）箭头线所处的位置, 箭头线相对焊缝的位置一般不存在特别之处。
3、有着特殊要求的话, 可以标注在焊缝的那一侧, 也能够标注在并非焊缝的那一侧, 但是呢对于像 v、j、y 等形状这样的单边坡口焊缝而言, 箭头线那可是要指向坡口一侧的工件的。在必要的情形下, 是允许箭头进行一次弯折的。箭头线所处的位置, 箭头线所处的位置, 箭头线所处的位置 （2）基准线的位置, 基准线的虚线, 能够画在基准线实线的下侧或者上侧。（3）表示焊缝确切位置时, 关于基本符号相对基准线的位置有如下规定: 其一, 若焊缝在接头那一侧为箭头所指方向, 那么基本符号会被标记于基准线呈现为实线的那一侧；其二, 要是焊缝处于接头另非箭头所指的那一侧, 基本符号便标在基准线呈现为虚线的那一侧；其三, 属于应作对称焊缝或者为双面焊缝进行标注情况时不需要添加代表虚线的样子。二、关于焊缝尺寸所使用符号及进行标注时所在位置。
4、1、焊缝尺寸符号, 不同的焊缝尺寸符号 2、焊缝尺寸符号以及数据标注的原则 （。1）焊缝横截面上所具有的尺寸标注在基本符号的左边。（2）焊缝长度方向的尺寸标注在基本符号右边。（3）坡口角度、坡口面角度、根部间隙等那尺寸标注在基本符号的上边侧或者下边。（4）相同焊缝数量符号放到尾部。（5）当存在需要标注的尺寸数据较多并且不容易分辨之时 , 可于数据之前增添相应的尺寸符号。当箭头线方向发生变化时 , 上述原则保持不变。焊接缝尺寸符号以及数据标注的原则, 焊接缝尺寸标注的示例, 焊接缝尺寸标注的示例, 焊接缝尺寸标注的示例, 焊接缝尺寸标注的示例，焊接缝尺寸标注的示例, 焊接缝尺寸标注的示例, 三点、对于尺寸符号的说明, 第一点、确定焊接缝位置的尺寸并非在焊缝符号当中给出, 而是要把它标注在图样之上。
5、上。（2）当基本符号右边没有任何标注进而也没有别的说明之际, 这意味着焊缝处在工件的整个长度范围里是连续的。（3）要是基本符号左边不存在任何标注且也没有别的说明之时, 这表明对接焊缝得完全焊透。（4）塞焊缝、槽焊缝带有斜边时, 应当标注孔底部的尺寸。三、焊缝。基本符号。应用举例, 焊缝。基本符号。应用举例, 焊缝。基本符号。应用举例, 焊缝。基本符号。应用举例, 焊缝。基本符号。应用举例, 焊缝。基本符号。应用举例。四、焊缝。基本符号。的组合。应用举例, 焊缝。基本符号。的组合。应用举例, 焊缝。基本符号。的组合。应用举例, 焊缝。基本符号。的组合。应用举例。五、焊缝。基本符号。与辅助符号。的组合。应用举例, 焊缝。基本符号。与辅助符号。的组合。应用举例。六、特殊焊缝。的标注（喇叭形焊缝。
6、（针对）单边喇叭形焊缝、堆焊缝以及锁边焊缝等特殊焊缝所作的标注。特殊焊缝的标注。七、存在错误的标注示例。错误标注示例。错误 标注示例。注意: 要是指向所要表示接头方向的箭头线无法抵达时, 就不可以运用焊缝符号表示方法。八、焊接以及与之相关工艺方法的代号。此代号体系被应用于图样、焊接工序卡片以及焊接工艺规程等事项当中。本代号体系借助做完完备准确标注某种工艺方法得以实现, 也就是工艺方法标准编号、工艺方法代号。在不会造成误解的情形下, 通常运用简化方式, 也就是只标注代号。每一种工艺方法能够借着代号予以辨别, 焊接相关的工艺方法一般用三位数来表示。其中, 第一位数的代号意味着工艺方法的大类, 第二位数的代号表示工艺方法的分类, 第三位数的代号代表某种工艺方法。焊接及相关工艺方法。

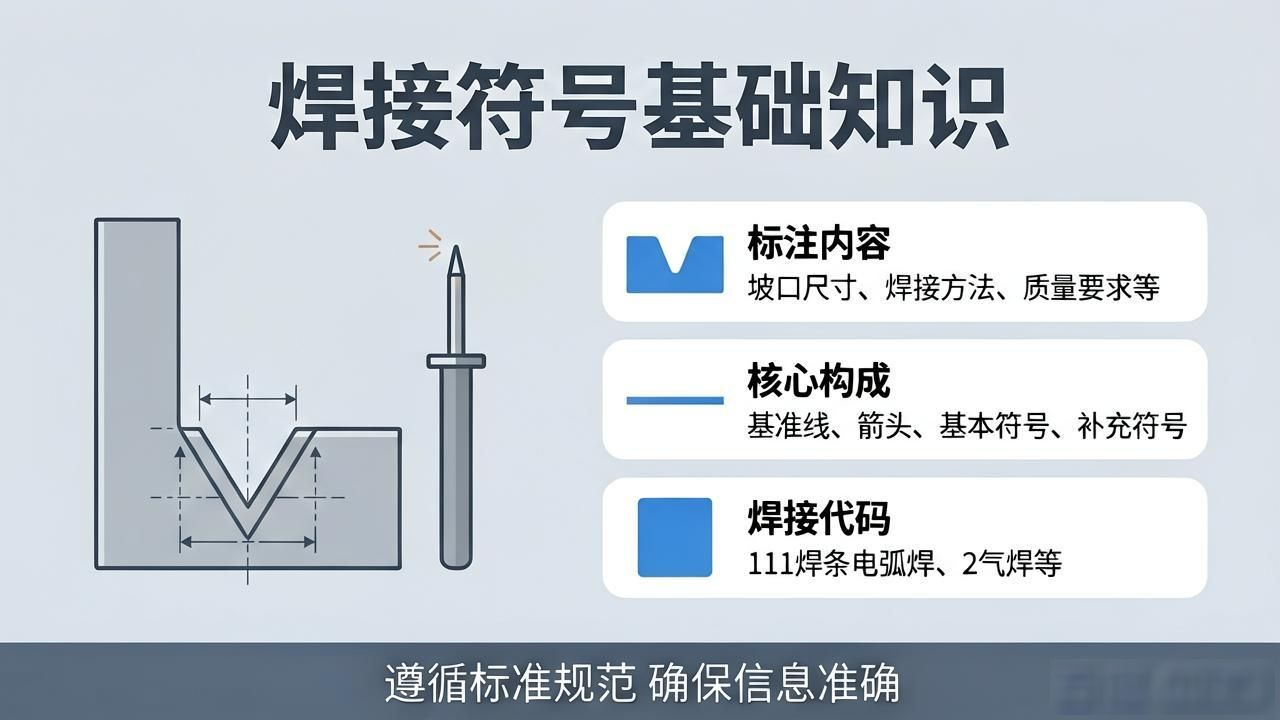

7、九。涉及利用焊缝符号进行表示的相关事宜, 焊接及相关此代码, 针对焊接及有关工艺方法代码, 焊接及相关工艺方面代码, 焊接与涉及相关技艺种类的代码。焊接时处理相关流程步骤的代码, 焊接及技术关联方面的代码, 此类技艺及处理时代码该有怎样表达以表明应用及表示的用途方式? 111 代码, 2 代码, 60 代码, p 代码, 用于焊缝线的代码, 怎样通过焊缝符号来表示呢? 在针对设计焊接构件去标注焊缝之际, 能够依照需求简洁明了地呈现如下内容, 其一，是坡口形式尺寸以及组装焊接要求；其二, 是所采用的焊接方法；其三, 是焊缝的质量要求；其四, 是检验要求；其五, 是其他需要予以说明的技术内容。那要怎样运用焊缝符号进行表示呢? 其表达的含意是, 焊缝坡口采用带有钝边的v形坡口；坡口间隙是2；钝边高为3；坡口角度是60；采用手工电弧焊来焊接；进行反面封底焊, 也就是焊缝背面清根之后再封底；反面焊缝要求打磨得平整。
