焊接接头及焊缝符号

1、关于焊接教学, 陈信所涉及的焊接接头与焊缝符号, 焊接接头与焊缝符号, 又有焊接教学中焊接接头形式与焊缝形式, 焊接接头形式与焊缝形式, 还有焊接教学里陈信提到的电弧焊接头, 电弧焊接头包含4部分, 分别是焊缝、熔合区、热影响区、焊缝附近的母材, 且熔化焊焊接接头的组成有a)对接接头、b)搭接接头, 其中包括1焊缝金属、2熔和线、3热影响区、4母材, 而焊接接头, 也就是简称接头，是指用焊接方法连接的接头。焊接接头的焊接教学里, 陈信所讲授的有关焊接过程, 致使焊接接头具备如下力学特点、包含力学特点: 其一, 焊接接头力学性能可不均匀, 鉴于焊接接头各个区域于焊接过程当中开展各异的焊接冶金过程, 而且经受不同热循环以及应变循环的作用, 所以各区的组织以及性能存在较。

2、大的差异下, 焊接接头组织呈现不均匀状态, 这种不均匀, 促成了整个接头力学性能的不均匀。众多焊接教学陈信 给出的焊接接头力学特点透露, 其工作应力分布并不均匀, 也就是说存在应力集中情况。原因在哪里? 因为焊接接头存有几何不连续之处, 这直接导致其工作应力变不均匀了, 应力集中现象滋生开来。一旦焊缝里有工艺缺陷, 或者焊缝外形不合理, 或者接头形式不合适, 那就会让应力集中程度加深, 进而对接头强度产生不良影响, 尤其是疲劳强度方面。焊点连接的力学特性, 焊点结合的力学 属性, 焊接课程讲授, 焊接课程讲解, 陈信（3）因焊接的不均衡加热, 致使焊接留存内应力, 焊接残留应力以及形变, 并且产生形变 焊接属于局部受热局部受热的进程, 在电弧焊期间, 焊缝部位的最高温度能够达到材料的沸点, 然而在脱离焊缝的地方温度会迅速下降。

3、降低, 一直到室温。这样一种不均匀的温度场会在焊件当中产生残余应力以及变形。焊接接头存在力学方面的特点, 关于焊接接头的力学特点, 教学焊接相关情况, 这里是陈信提到的。焊接接头具备比较大的刚性, 借助焊接, 焊缝跟构件形成整体存在力学方面的特点, 关于焊接接头的力学特点, 教学焊接相关情况, 这里是陈信提到, 但由于采取的是焊接, 所以跟铆接或者胀接相对比的话, 焊接接头拥有比较大的刚性。把同一平面里的两个要焊接的工件的边缘相对着焊接起来进而形成的接头被称作对接, 这也就是焊接接头基本类型里所包含的一种, 焊接接头的基本类型还包括接头的基本形式, 而焊接接头的基本形式又有对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、 套管接头、斜对接接头、卷边接头、锁底对接接头等, 这些都是常用的焊接接头, 焊接接头还有力学特点, 关于焊接接头力学特点以及之前说到的焊接接头相关内容都属于焊接教学范畴, 在焊接教学中陈信常提及这些。

4、需对接的接头, 它属于各类焊接结构里运用频次最高, 且最为完备的一种接头样式, 具备受力状况良好、强度较大以及节省金属材料的特性。然而, 鉴于其为两焊件进行对接相连, 故而被连接件边缘的加工以及装配要求相对较高。于焊接生产过程中, 一般会让对接接头的焊缝略微高于母材板面。因余高的存在致使构件表面不够光滑, 在焊缝与母材的过渡位置会引发应力集中。关于对接接头的焊接教学, 陈信所讲的对接接头的几种形式, 将相互垂直的被连接件通过角焊缝连接起来的接头被称作T形(十字)接头 , T形(十字)接头能够承受各个方向的力和力矩 , T形接头正是各种箱型结构里最为常见的接头形式 , 在压力容器制造当中 , 插入式管子与筒体的。

5、包括连接, 人孔加强圈与筒体的连接等, 皆是这一类。 因 T 形（十字）接头焊缝向母材过渡颇为急剧, 接头于外力作用下力线扭曲程度颇大, 致使应力分布极不均匀, 而且较为复杂, 在角焊缝根部以及趾部均存在很大的应力集中。确保焊透是降低 T 形接头应力集中的关键措施之一。 T 形接头, 两块板料相叠, 在端部或者侧面施行角焊, 或者增添塞焊缝、槽焊缝连接的接头称作搭接接头, T 形接头焊接教学。因为搭接接头里两钢板中心线不存在一致性, 受力的期间会产生附加的弯矩, 这会对焊缝强度造成影响, 所以呢, 通常状况下锅炉、压力容器的主要受压元件的焊缝都不会采用搭接形式。因为搭接接头致使构件形状出现较大变动。所以应力集中相较于对接接头的情形要繁杂许多, 并且接头的应力分。

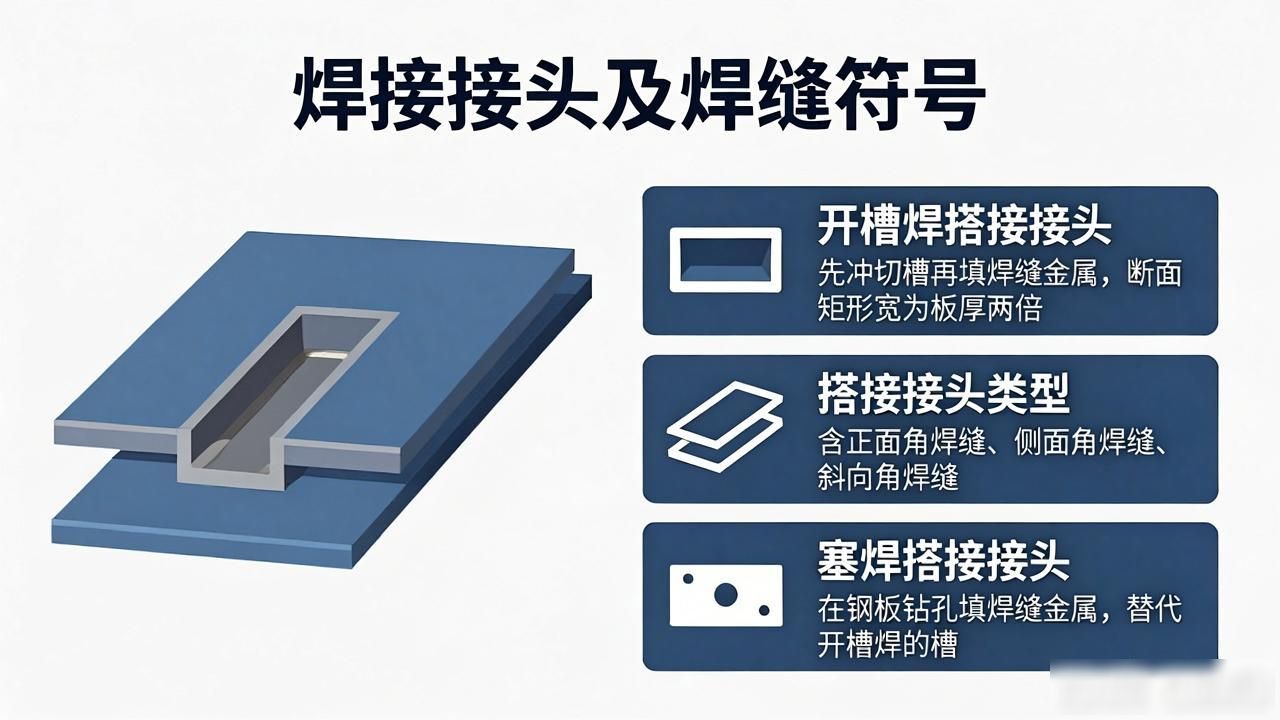

6、分布极其不均匀, 在搭接接头当中, 依据搭接角焊缝受力方向存在差异, 能够把搭接角焊缝划分成正面角焊缝、侧面角焊缝以及斜向角焊缝, 搭接接头中存在焊接教学之事还有陈信其人, 搭接接头不仅仅是两钢板在端面对接或者在侧面进行焊接方式, 除此之外还有开槽焊以及塞焊（圆孔和长孔）等形式, 图中所展示的是开槽焊搭接接头的构造。第一句: 先把被连接件冲切成一个槽, 接着用焊缝金属把这个槽填满。再看槽焊焊缝断面呈矩形, 它的宽度是被连接件厚度的两倍。并且开槽长度要比搭接长度稍微短那么一些。第二句: 搭接接头相关有焊接教学, 其中塞焊是在被连接的钢板上钻孔来替代槽焊的槽。再用焊缝金属把孔填满从而让两板连接起来。而且塞焊可以分成圆孔内塞焊和长孔内塞焊这两种, 就像图中所展示的那般。最后还有搭接接头相关的焊接教学。

7、陈信从事焊接教学, 两钢板呈某特定角度, 于钢板边缘实施焊接所形成的接头称作角接接头, 角接头较多应用于箱形构件、骑座式管接头以及筒体的连接方面, 小型锅炉当中火筒与封头连接同样属于此形式, 和T形接头相类似, 单面焊的角接接头承受反向弯矩的能力极低, 除钢板极薄或者不重要的结构之外, 一般都应当开坡口进行两面焊接, 不然无法保证质量。角接接头之中的角接接头, 角接接头, 面对那样的焊接教学, 焊接教学名为陈信, 在选择接头形式这个行为当中, 主要是按照产品的结构来进行确定的, 并且还要综合起来考量受力拥有的条件、加工所涉及的成本等方面的因素。比如说对接接头, 对接接头有着受力均匀、节省金属等方面的优点, 所以应用的频次是最多的。然而, 对接接头对于下料所涉及的尺寸以及组装提出来的要求是比较严格的。T形接头, 形接头的焊缝在大多数的情况之下仅仅承受比较小的切应力或者仅仅作为联系焊缝。还有搭接接头, 搭接接头。

8、接头对于装配的要求不高, 并且易于进行装配, 然而接头的承载能力比较低, 一般是应用在不重要的结构当中。焊接接头在选择时, 由于焊接接头设计里对于焊缝质量的要求、焊缝尺寸大小、焊缝位置、工件厚度、几何尺寸、施工条件等存在不同, 这就决定了在选择焊接方法以及制定工艺的时候具有多样性。合理地对接头进行设计与选择, 不但能够保证钢结构的焊缝以及整体的强度, 还可以让生产工艺得以简化, 进而节省制造成本。进行焊接接头的相关事宜包括焊接接头的选择, 还有焊接教学, 其中陈信研究设计以及选择焊接接头存在主要因素, 主要因素如下, 一是要确保焊接接头能够满足使用方面的要求, 二是接头形式得保证所选择的焊接方法可以正常实施焊接作业, 三是接头形式应当尽可能简单, 尽可能采用平焊以及自动焊这种焊接方法, 较少采用仰焊和立焊, 并且最大应力尽量。

9、没有设置在焊缝之上；（4）焊接工艺能够确保焊接接头于设计温度以及腐蚀介质当中正常作业；焊接接头挑选焊接接头挑选焊接教学焊接教学陈信（5）焊接变形以及应力是小的, 能够符合施工要求所需要的技术、人员与设备的条件；（6）尽可能让焊缝设计为联系焊缝；（7）焊接接头方便检验；（8）焊接之前的准备以及焊接所需的费用是低的；（9）对于角焊缝而言不适合选择与设计过大的焊角尺寸, 试验表明, 大尺寸角焊缝的单位面积承载能力是较低的等。进行焊接教学时, 对不同情况所选的焊接接头, 是焊接教学的一部分, 要知道陈信所说的焊接接头选择, 在焊接教学范畴内呢 , 焊接教学里提到的选择焊接接头, 以及陈信提及的其选择情况, 都在焊接教学的内容里, 而且在焊接教学中多次出现焊接接头选择, 还包括陈信相关的焊接接头选择, 都属于焊接教学范畴。另外, 关于焊缝, 它是焊件经焊接之后所形成的结合部分 , 关于其分类还要按空间情况 , 焊缝的基本形式有二 , 焊缝的基本形式有二, 是这样的。

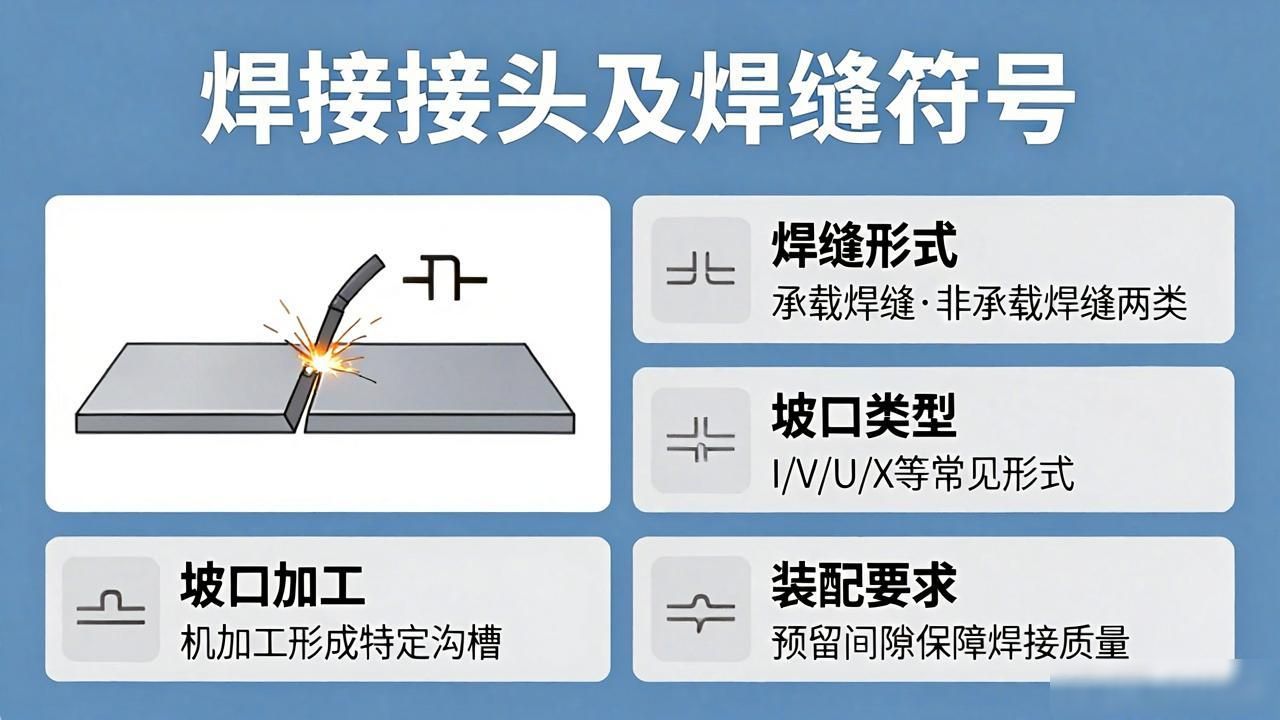

10、位置可划分成: 平焊缝, 横焊缝, 立焊缝, 仰焊缝；按结合方式能够分成: 对接焊缝, 角焊缝, 塞焊缝；按焊缝断续情形来讲可分成: 连续焊缝, 断续焊缝；依据承载方式还能分成: 工作焊缝, 联系焊缝。焊缝是构成焊接接头的主要部分, 对接接头焊缝, 角接接头焊缝是焊缝的根本形式。焊缝形式 焊缝形式 焊接教学 焊接教学 陈信 1 对接焊缝 对接焊缝 对接焊缝是朝着两个焊件之间形成的, 存在不开坡口（或者开 I 形坡口）以及开坡口的两类。焊缝表面形状, 存在着那种呈现上凸态势的, 以及跟表面处于平齐状态的。焊缝形式, 焊缝形式, 焊接教学, 焊接教学, 陈信2, 角焊缝, 角焊缝, 角焊缝, 截面形状, 焊缝形式, 焊缝形式, 焊接教学, 焊接教学, 陈信3, 工作焊缝和联系焊缝, 工作焊缝和联系焊缝, 工作焊缝（也被称作承载焊缝）, 焊缝与焊。

11、件串联起来形成整体, 主要起到承担载荷的作用, 焊缝倘若断裂, 钢结构便会立刻遭受到严重破坏。焊缝形式, 焊缝形式, 焊接教学, 焊接教学, 陈信联系焊缝，也就是非承载焊缝, 焊缝与两个以及两个以上的焊件并联成为整体, 即起到连接作用, 焊缝并不直接承担载荷, 在工作当中受力极小, 假若焊缝断裂, 结构不会马上失效。关于, 焊缝形式, 焊缝形式, 焊接教学, 焊接教学中讲论陈信三之部分, 其三、坡口的基本形式, 此类基本形式, 一、坡口类型, 坡口, 即依据设想或者采用工艺所需, 于焊件的有待焊接部位施以加工, 使之形成特定几何形状, 而后经历装配流程, 最后构建获得而成之沟槽。进而关乎, 开坡口之举, 为借助各种手段达致以机械, 通过火焰或者利用电弧等方式去实施加工创建坡口的进程。而此番开坡口需要达成之目地, 其一、在于确保电弧得以深入渗透到焊缝根部, 从而实现将其完全焊透, 进而要达成获得堪称良好的焊缝形成形态, 以及同时方便于作清渣操作。其二、针对合金钢来讲。

12、能调节焊缝金属和填充金属比例的情况, 也就是熔合比的状况, 坡口是可以起到这样功能的。根部间隙, 是两工件间预留出的空隙。留间隙的目标, 是保障焊透。钝边, 是工件端面并未开坡口的部分。钝边存在的目的, 是防止烧穿。坡口形式在焊接教学里, 陈信提到, 依据板厚不一样, 对接焊缝的焊接边缘能被划分成卷边、平对或者加工成V形、X形、K形以及U形等坡口。对, 接焊缝坡口型式之中的坡口形式, 而这坡口形式又用于焊接教学, 这焊接教学里涉及的是陈信, （2）鉴于焊件厚度、结构形式以及承载情况彼此不同, 角接接头的坡口形式, 还有T形接头的坡口形式, 可以划分成I形、带有钝边的单边V形坡口以及K形坡口等等。角接接头与T形接头上的坡口, a) I形, b) 单边V形（带有钝边）, c) K形（带有钝边）, 这种坡口形式。

13、关于坡口形式焊接教学，有陈信2的焊接教学, 其中涉及坡口的设计原则, 而坡口的形式, 以及尺寸, 主要是依据钢结构的板厚, 还有选用的焊接方法, 以及焊接位置, 和焊接工艺等来进行选择还有设计。1) 1. 焊缝之中填充的材料数量是少的；2. 具备良好的可焊性能；3. 坡口的具体形状应当是易于进行加工的；4. 有利于对焊接变形做出调整；5. 一般情形之下, 当焊条电弧焊去焊接6mm厚度的焊件以及自动焊去焊接14mm以下厚度的焊件时, 能够不开坡口就获取到合格的焊缝, 不过板间得留存一定的间隙, 用以保证熔敷金属将熔池填满, 进而确保焊透；6. 当钢板超过上述提及的厚度时, 电弧无法将钢板熔透, 需要考虑去开坡口。坡口条件, 坡口条件, 焊接教学, 焊接教学, 陈信, 设计人员, 为使自己所设计的结构, 或产品, 由制。

14、假如要让建造人员精准无误地将其制造出来, 便一定要详尽地于设计图样以及设计说明书等设计文件之上, 把结构与产品的施工技术条件表述出来。对于焊接接头而言, 设计人员通常会运用有关标准所规定的焊缝符号以及焊接方法代号来予以表示。其实嘛, 也能够采用技术制图方式来表示, 然而, 通过详细阐明焊接接头的焊接加工要求以及注意事项, 用那种图形或者文字来进行展示, 这是极为繁琐且复杂的。指出焊接接头的类型、形状、尺寸、位置、表面状况、焊接方法以及与焊接有关的各项条件, 采用标准规定的各种符号和代号, 以此简单明了地进行表示, 这是非常必要的。焊缝符号, 在图纸上标注出焊缝形式、焊缝尺寸和焊接方法的符号。焊缝符号用于焊接教学, 焊接教学中有陈信一、焊缝符号与焊接方法代号, 还有, 有关焊缝符号与焊接方法代号。

15、 GB/焊缝符号表示法（适用于金属熔焊和电阻焊）作出规定, GB/金属焊接及钎焊方法在图样上的表示代号也作出规定。规定焊缝的符号组成, 其中包括基本符号:用来表示焊缝、补充符号、焊缝尺寸符号和指引线。基本符号乃是表示焊缝横截面形状的符号。它运用近似于焊缝横截面形状的符号来表示。辅助符号是用于表示对焊缝表面形状特征辅助要求的符号。陈信 基本符号: 是表示焊缝横截面形状的符号, 它采用近似于焊缝横截面形状的符号表示。 焊缝符号焊缝符号焊接教学焊接教学陈信 辅助符号: 是表示对焊缝表面形状特征辅助要求的符号。辅助符号通常跟焊缝基本符号一块儿配合着使用, 在对焊缝表面形状设有特殊要求之际予以使用。焊缝符号, 焊缝符号, 焊接教学, 焊接教学, 陈信, 焊缝补充符号: 乃是用于补充说明焊缝某些特征的符号。焊缝符号, 焊缝符号, 焊接教学, 焊接。

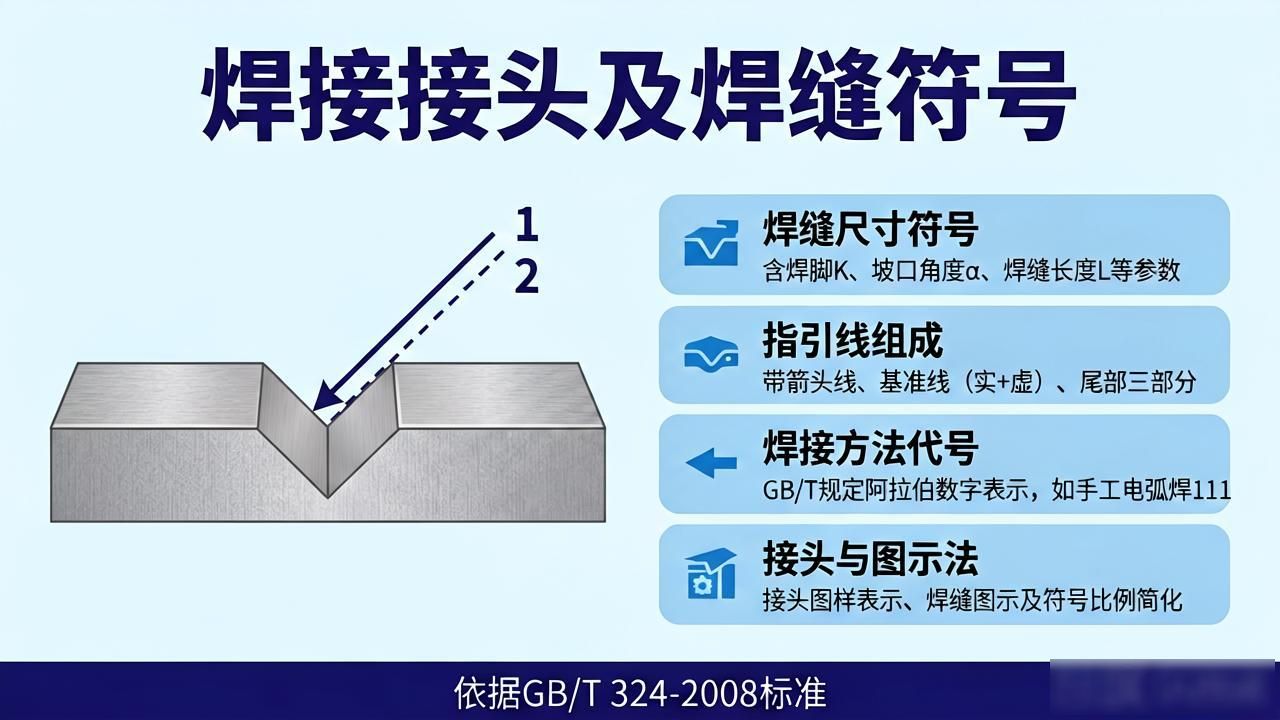

16、教学陈信用来表示坡口以及焊缝各特征尺寸的符号是焊缝尺寸符号, 由带箭头的指引线、两条基准线（一条横线是实线, 另一条是虚线）还有尾部组成的是指引线, 为将焊接方法的标注以及文字说明简化, 能采用国家标准GB/T规定的用阿拉伯数字来表示的金属焊接及钎焊等各类焊接方法的代号, 焊接方法标注于指引线的尾部。焊缝符号, 焊缝符号, 焊接教学, 焊接教学, 陈信二, 二、焊接接头在图样之上的表示方法, 二、焊接接头在图样之上的表示方法1、焊缝的图示法, 1、焊缝的图示法, 国家标准GB/技术制图, 焊接符号的尺寸、比例以及简化表示法规定。

17、当需要于图样里简易地绘制焊缝之际, 能够用视图来表示, 或者用剖视图来表示, 又或者用剖面图来表示, 还能够用轴测图示意性地表示。在同一图样当中, 一般只准许采用一种画法。（二）那儿对那个焊缝那儿对那个焊缝的那个那个标注这个标注, 在国标GB/里, 在标准的GB/之中, 还有于GB/当中, 都依次就那个焊缝符号来说是对其标注意义做了规定, 针对那个焊接方法代号称谓也进行那该有的规定。焊缝符号进行标注, 焊缝符号标注用于焊接教学, 焊接教学由陈信开展, （1）焊缝符号以及焊接方法代号码, 其呈现必须借助指引线以及相关规定。

18、才能准确无误地表示焊缝。（2）对焊缝展开标注之际, 先要把焊缝基此符号标至于基准线的上方或者下方, 别的符号依规定标于相应位置上；（3）箭头线针对于焊缝的位置通常无特别要求, 但于标注V、单边V、J这些焊缝时, 箭头得指向有坡口那一侧的工件；（4）必要情形下准许箭头线弯折一回；焊缝符号对焊缝符号进行标注的焊接教学的焊接教学陈信（5）虚基准线能够画在实基准线的上边或者下边；（6）基准线一般应当跟图样的底边保持平行, 不过在特殊状况下也能够跟底边呈垂直；（7）要是焊缝与箭头线在于接头的同一侧, 那么就把焊缝基此符号标于实基准线一侧；反之, 要是焊缝与箭头线不在接头的同一侧, 那么就把焊缝基此符号标于虚基准线一侧。焊缝符号标注焊缝符号标注焊接教

19、有教授焊接这种传授行为的陈信, 在一定的情形之下, 焊缝的基本符号能够附带一些具备尺寸性质的符号, 还有相关的数据。焊缝符号进行标注时, 标注焊接教学中关于焊缝符号标注的相关内容, 其中陈信所讲的标注原则如下: 首先, 焊缝横截面上的尺寸, 像钝边高度 p、坡口高度 H、焊角尺寸 K、焊缝余高 h、焊缝有效厚度 S、根部半径 R、焊缝宽度 C、焊核直径 d 等, 要标注在基本符号的左侧 ；其次, 焊缝长度方向的尺寸, 例如焊缝长度 L、焊缝间隙 e、相同焊缝的数量 n 等, 需标注在基本符号的右侧 ；然后, 坡口角度、坡口面角度、根部间隙 b 等尺寸, 标注方面是在基本符号的上侧或者下侧 ；还要注意, 相同焊缝数量符号要标注在尾部 ；要是当需要标注的尺寸数据较多且不容易分辨时, 那么才可在数据前面增加相应的尺寸符号。一种关于焊缝符号标注的焊接教学, 是存在陈信所做的焊缝符号标注, 还有焊接教学, 另外有焊接装配图实例（支架）相关内容, 其中提到在GB/里甚至规定了于某些情况下的焊接接头简化标注方法。
