焊接符号借助标准图示的形式, 以及缩写代码将一个焊接接头或者钎焊接头完整的信息标示出来, 像接头的位置, 怎样制备, 还有如何检测等。焊接符号完整的代码体系在在美国焊接学会, 也就是 AWS , 最新版本的《焊接、钎焊与无损检验的标准符号》, 即 ANSI/AWS A2.4规程里有详细的说明。焊接符号涵盖诸多信息, 并且颇为复杂, 在实际生产里头, 大多数的焊接设计人员仅仅使用了其中极少的一部分。
小编搜索罗致了网络上的某些信息, 针对工作里常见常用的焊接记号以及一些要注意的事项给予整理安排, 心怀期望对我们从事焊接工作如同一起受业内教导而相识那般有焊接相同志向的人可以产生助力作用和价值贡献之处。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供这些信息, 接头具有何种类型, 焊缝坡口怎样的形状, 属于哪种焊缝类型, 采用何种焊接方法, 对应何种规程或程序, 处于什么样的焊缝位置, 有着怎样的质量要求, 遵循怎样的焊缝次序, 焊出的是诸多尺寸中的哪种, 最终成为何种焊缝的轮廓, 具备如何的工艺要求等。
问：焊接符号由哪些单元组成？
答: 一个焊接符号所涵盖, 包括如下构成单元: 参考线, 箭头, 基本焊接符号, 尺寸以及其他数据, 补充符号, 完成符号, 尾缀, 规程, 焊接方法或者其他。
参考线和箭头
问：参考线是什么？
答: 参考线是构成焊接符号的基础, 它由水平位置的划线组成, 参考线必须画在靠近所要表示的焊接接头符号的旁边, 每一个焊接符号单元必须依据符号标准放置在参考线周围一个恰当的位置处, 水平参考线及焊接符号单元的位置如下图所示。

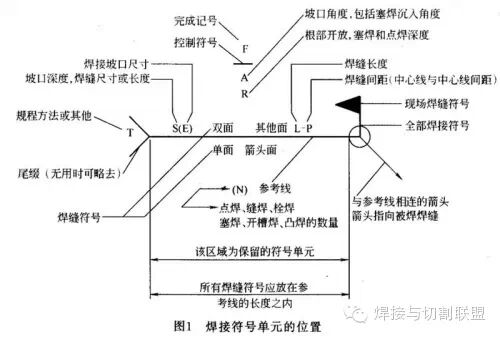

问：焊接符号中各单元的标准位置是如何安排的？
答: 图1所呈现的是一条参考线, 有一些别的单元标记能够放置于参考线的周边。典型焊接符号展现出各类定位焊缝的一些信息, 包含以下这些:
（1）尾缀T专门被用于特殊的焊缝, 举例说明了这样一些情况, 焊缝是这样的情况, 焊接方法发生了改变, 焊条跟着有了改变等情况。此种在图纸上是能够有详细参考说明的。要是不存在参考意义或者不须规范, 尾缀应当被省略掉。
（2）参考线上存在S, 该S记号的确定依赖于焊缝类型, 像这里包含如有坡口焊缝的熔深情况, 还有填角焊缝的尺寸状况, 以及塞焊或开槽焊缝的尺寸情形, 另外还有点焊或凸焊焊缝的剪切强度等, 此记号通常处于焊缝符号的左侧位置。
（3）在这里, 记号E代表的是一个开坡口焊缝的有效尺寸, 它还被称作焊缝尺寸或者焊脚高。有效尺寸是有着特定尺度的, 该尺度是被标在圆括号之内的。对此而言是不论这个箭头指向什么地方的, 在这种情况下, 这个尺寸以及焊缝符号所对应的坡口总是被放置于参考线这边的。 句号。
（4）在这里, R代表那由形成所需形状的焊缝数之间所构成的空间, 而于对接接头而言, 其所指的是敞开着的根部。要是属于塞焊或者开槽焊缝这种情况, R在此时表示填充深度。此一记号处于焊缝符号的中间之处。
（5）A, 处在这儿所意指的是对接接头的坡口角度（也就是倾斜角）, 同时此范畴涵盖塞焊焊缝的沉入角度。
（6）对F与A这两者之间所存在的水平短线— 在此处而言 是用来代表已经完成的焊缝外形形状。
（7）于此处, F所代表的乃是获取所需焊缝外形的方式, 而焊缝外形能够借由下述这般的方法予以获取, 分别有打磨（G）, 还有机械加工（M）, 再者就是铲削（C）, 另外还有锤击（H）, 以及滚轧（R）, 或者是其他（U）。
（8）L置于此处用以表示焊缝长度, 该长度的标示始终于焊缝符号的右侧呈现。不管箭头处在怎样截然不同的位置 , 这样的位置一直没有发生改变。
（9）P, 于此处所表达的是, 在焊接出现中断这种情况的时候, 焊缝的中心线和中心线之间的距离。
（10）（N）, 于此处而言, 代指的是, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需要的数量。
问：箭头一般放置在哪里？
应答, 箭头线处于参考线的一端或者另一端, 于焊接接头的箭头线那一侧存在一个箭头, 此箭头能够朝向任何方向, 朝上、朝下或者朝前、朝后。一个焊接符号甚至能够拥有多个箭头。
问：箭头符号告诉人们些什么信息？

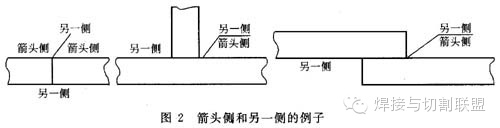

答: 跟箭头有着关联的那些符号, 被放置在参考线每一条各自接头一边的上面部位, 亦或下面部位。参考线路使用到的术语“箭头侧”所表述的意思, 是指箭头指向焊缝接头的那一侧。落在参考线箭头那一侧的符号, 表示的是接头的箭头那一测。处在参考线另外一侧的符号, 指的便是接头的另外一侧之处。当从图纸的底部开始进行观看时, 箭头侧始终会更贴近观看的人。箭头侧以及另一侧的相关例子, 可见于下面所展示的图。
基本符号

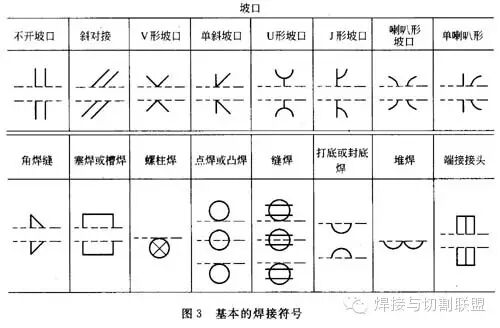

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
问: 已对箭头侧以及另一侧作出了定义, 可是要如何将焊接符号放置于参考线上呢?
答: 涉及焊缝箭头侧方面的, 参考线上、下之中焊接符号所处位置, 是这样子显现在图中的, 在关乎另一侧那儿也展现出对应情况。
需要加以留意的是, 要是被焊接的接头仅仅焊接一侧, 那么这种类型的接头仅仅需要一个焊接符号就可以, 把它放置在与接头进行施焊那一侧相对应的参考线的一边。

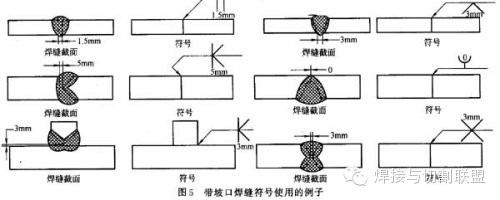

答: 晓得啦基本的焊缝符号以及箭头的含义, 然而这些基本符号怎样去运用呢?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答: 跟其余焊接符号相同, 卷边焊缝符号极具用处。箭头一侧的卷边焊缝符号的实例如下方所展示的图那样。
组合焊缝符号

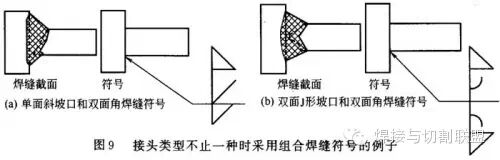

问：什么是组合焊缝符号？
答: 有时, 一个焊接接头常常需要不止一种类型的焊缝。在工程结构制造里, 带坡口的焊缝常常会和另一种焊缝（比如角焊缝）焊接到一起。当这类情况出现时, 人们能看到参考线两边都有焊缝符号, 就如同下面所展示的图那样。
问：为什么使用多组参考线？如何看懂这些参考线？
答: 多组参考线将焊接操作的次序给表示了出来。第一次焊接操作是跟箭头一同显现在多组参考线上的, 在下一道线上操作执行前, 前一次操作必定要做完。远离箭头的各个线均给出每次连续操作的信息, 这些操作之中还涵盖一些尾缀不包含的焊接补充信息, 像检测方法之类的。多组参考线中的例子见如下图有显示。
补充符号

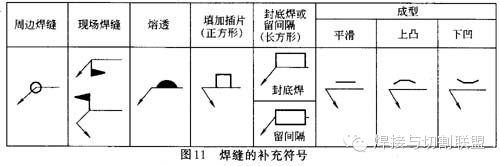

问：什么是补充符号？
答: 补充符号涵盖焊缝某些关键信息, 它同其他焊接符号相牵连。见下图。
问：现场焊接符号如何表示？
答: 现场焊接符号, 是位于箭头与参考线相结合之处的那一面小旗, 此一面小旗意味着该焊缝是要在现场开展焊接操作的, 并非于车间里提前焊接好, 呈现现场焊接的几个焊缝符号, 如下方图示这般。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 它是一个记号, 这个记号在参考线一边呈半月形, 且被涂黑。焊缝熔透符号意在表示接头一面焊接时另一面的熔化状态, 此补充符号还涵盖尺寸, 该尺寸是熔化量所要求的, 位于符号的左边。

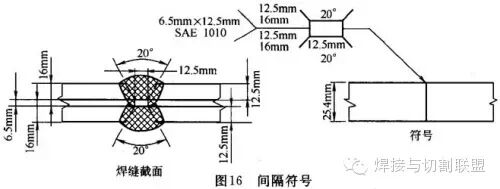

问：间隔符号表示什么含义？
答: 有这样一种位于参考线上的间隔符号, 它是以一个方框来呈现的, 其表示的是在接头内所放置的材料, 这种材料被称作间隔或插片。它如同背面衬垫材料符号那般, 间隔符号的特殊规定是标注在尾缀当中的, 具体情况可见下图。
问：材料插入符号表示什么含义？
答: 材料插入符号乃在参考线上之矩形标点, 这指代于焊接碰头之处的进入物品为添满物件系列之中的绸带子或圆形环绕。其进入部分物体与圆环在焊接的时候将全部地熔融化解掉变为物体个体之一体。可熔融进去物体一般是操作实施钨极填充气体溶化金属极电弧焊接过来的。此符号是规定放置于带有连接部分斜面向内凹陷下去模样标点相反之另一方向边。来自美国的焊接专业组织（AWS）规定将可是能熔融接合并进入进去物件分类标点安放至焊接符号位置最后缀串联接续之后边末端。可熔融焊接进物件符号的被列举出来的示例如下列展示图所示了。
问：焊缝外形符号表示什么含义？
答: 外形符号所表达的是针对焊缝表面形状的要求, 焊缝的外形涵盖了平滑的情况, 还有上凸的情形, 以及下凹的状况, 外形符号之上的字母意味着整修焊缝的方式。
C这项操作是铲削, G这项操作是打磨, H这项操作是锤击, M这项操作是机械加工, R这项操作是滚轧。
问：背面垫板符号表示什么含义？
答: 有个表示, 也就是矩形垫板符号所示内容, 其意思是有衬垫材料被放置于带坡口焊缝的背面。这个符号, 它除了位置处于带坡口焊缝符号的相反一边之外, 和塞焊缝符号是相似的。另外要留意一点, 字母R能够放置在符号里头, 表示在焊接之后衬垫材料得被去除才行。还有, 规定下来作为背面符号的衬垫材料, 它既可以跟母材是一样的材质, 也能够是铜, 亦或是陶瓷, 再或者是玻璃带、焊剂、气体和其他种类的材料。而要求用到的衬垫材料类型必须要在尾缀这个地方具体注明。比如说, 背面垫板材料符号的相关例子就如同图表中如下所呈现的那样。

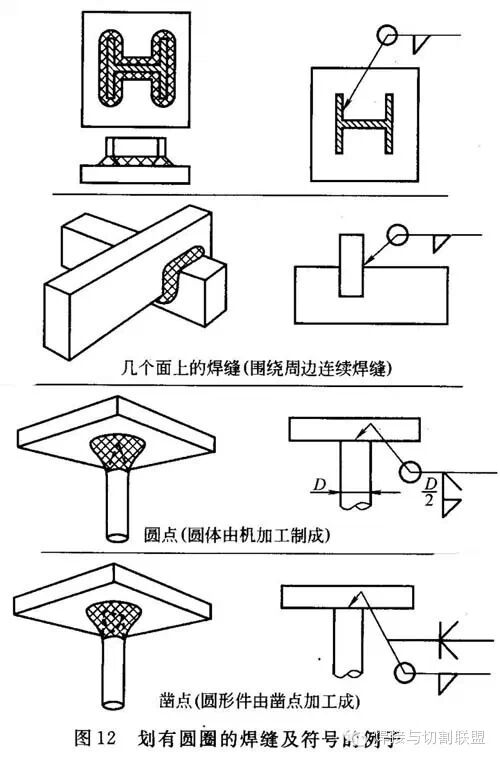

问：划有圆圈的符号含义是什么？
答: 那个划有圆圈的符号, 处于连接参考线以及箭头周围的一个圆圈范围之内。此符号所表示的是, 某接头周围存在着连续的焊缝, 哪怕焊接方向有可能出现变化。划有圆圈的焊缝以及符号的例子, 呈现情况如下方图片所示。
问：一个完整的焊缝符号需要哪些最小的单元？
答: 其一, 是参考线加上箭头再加上基本焊接符号；其二, 是参考线加上箭头再加上尾缀。在这二者之中选择其中之一。

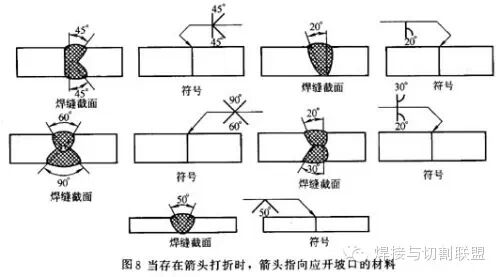

问：箭头打折表示什么含意?
答, 箭头若打折, 意味着焊接接头两侧仅是一边务必开坡口 , 箭头所指向的材料, 乃是操作者施焊之前应当开坡口的那一侧 , 情况如下图示。

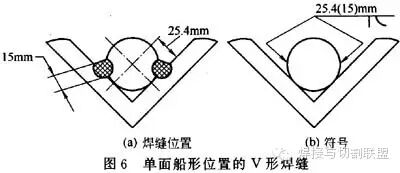

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
将厚板单面坡口对接焊时, 若存在可能致使角变形之又或许会在自动焊之际促使烧穿现象出现的状况, 那么先于接头背面坡口根部实施的那一道焊接是称作打底焊道。于单面坡口对接焊情形下, 先是完成正面坡口焊缝进行施作, 之后还要在背面把焊根清理干净清除, 随后再开展的那一道焊接为封底焊道, 进而达成让焊缝根部实现完全熔合的目的。

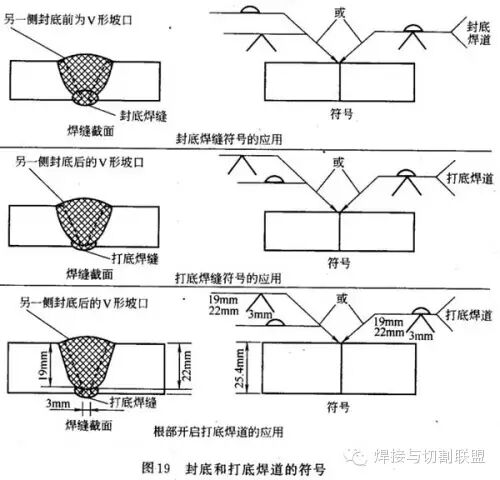

问：打底焊和封底焊都采用了什么符号？
答: 这两种焊道运用了相同的符号, 然而焊接次序于焊接符号的尾缀之内有规定, 要么采用组合参考线。打底焊道符号通常标在脱离箭头的第一条线上, 第二条线上是焊缝坡口符号。并且打底焊道符号一概标在焊缝坡口符号的另一侧边。封底焊道符号处于离开箭头的第二条线上, 随后是焊缝坡口符号。封底和打底焊道的符号像下面的图展示这样。
角焊缝尺寸

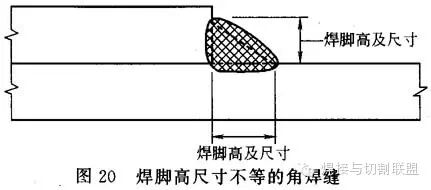

问：什么因素决定了角焊缝的尺寸？
答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。

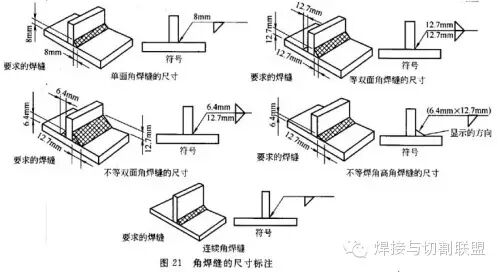

问：角焊缝的尺寸在焊缝符号上是如何标注的？
答: 角焊缝的尺寸是通过焊脚高来进行表示的, 焊脚高尺寸的标注位置是在角焊缝符号的旁边, 情况如同下面所展示的图形那样。

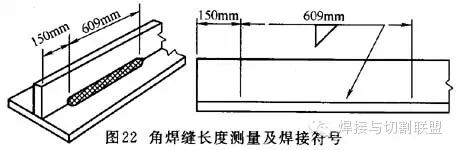

问：角焊缝的长度如何确定？
答: 角焊缝乃是一条自一端延伸至另一端为连续状态的焊缝, 前提是不存在尺寸方面的掣肘。倘若焊缝并不要求具备连续性, 那么在角焊缝符号之右侧应当标注一个数码, 借此向操作者提示焊缝的长度, 情形如下所示。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸存在相关规定, 此规定主要涉及沉入角度, 以及焊缝填充深度, 情况如下所示, 如图呈现。
问：开槽焊缝的尺寸如何标注？
答: 用来对开槽焊缝测量尺寸所作依据依靠的 则为开槽的宽度, 那长条槽乃是开设在被焊焊接工件的接合面上。在焊接符号之上标注标明标记标注有着开槽的那个长度这一方面, 情况大致状况大体是平均均值通常在焊缝符号位于的右边。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
可于塞焊焊缝底部进行施焊造设一层焊道, 或是在开槽焊缝底部开始施焊一条焊道, 于此种情景下, 该道设制之焊缝实则为纳于塞焊或是开槽焊缝中具备角焊缝性质之焊缝, 然其并不能被称之为塞焊焊缝, 同时也不可标称是开槽焊缝。至于经由这般情况而形创之焊缝以及标记符号, 具体呈现状态如下文图之所示。
表面焊道
问：什么是表面焊道？
答: 那些堆焊于工件表面, 旨在改善抗磨损性、增添表面硬度或者具备耐蚀性的金属, 被称作表面焊道。为使得表面硬度或者抗磨损性得以改善而采用的填充金属, 名为表面堆焊。此工艺常常被应用在推土机刃板、铲斗跟岩石破碎设备之上。

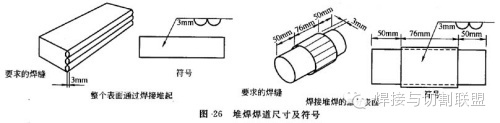

问：表面焊道的尺寸和焊接符号怎样表示？
回应称, 堆焊焊道的尺寸是自工件表面至焊道面的距离, 也就是堆焊材料的高度, 关于堆焊焊道尺寸及符号的展示图谱如下。
