一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。

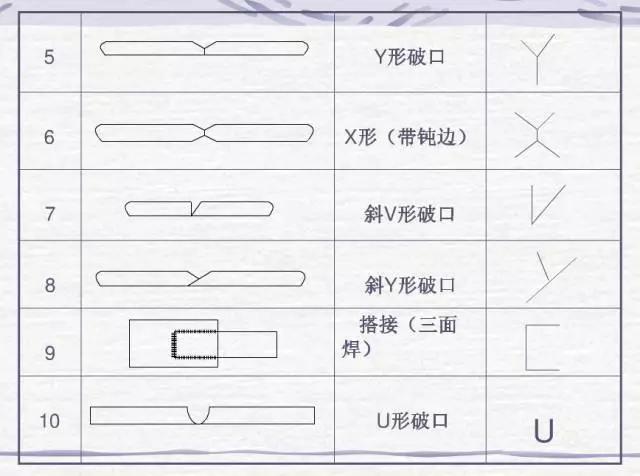

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 将其标注于指引线的尾部。另外, 常用焊接方法代号可见表 3 – 9 所示。
要是属于组合焊接方法, 能够用“/”予以分开, 左侧所指乃是正面（或者盖面）的焊接方法, 右侧所指的是背面（或者打底）焊接方法。举例来讲, V形焊缝起初采用钨极氢弧焊打底, 随后运用手工电弧焊盖面这般的情况, 那就表示成141/111。
焊缝符号以及焊接方法代号的标注示例, 位于图3-21所示之处。这个图所呈现的是, V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接时, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法

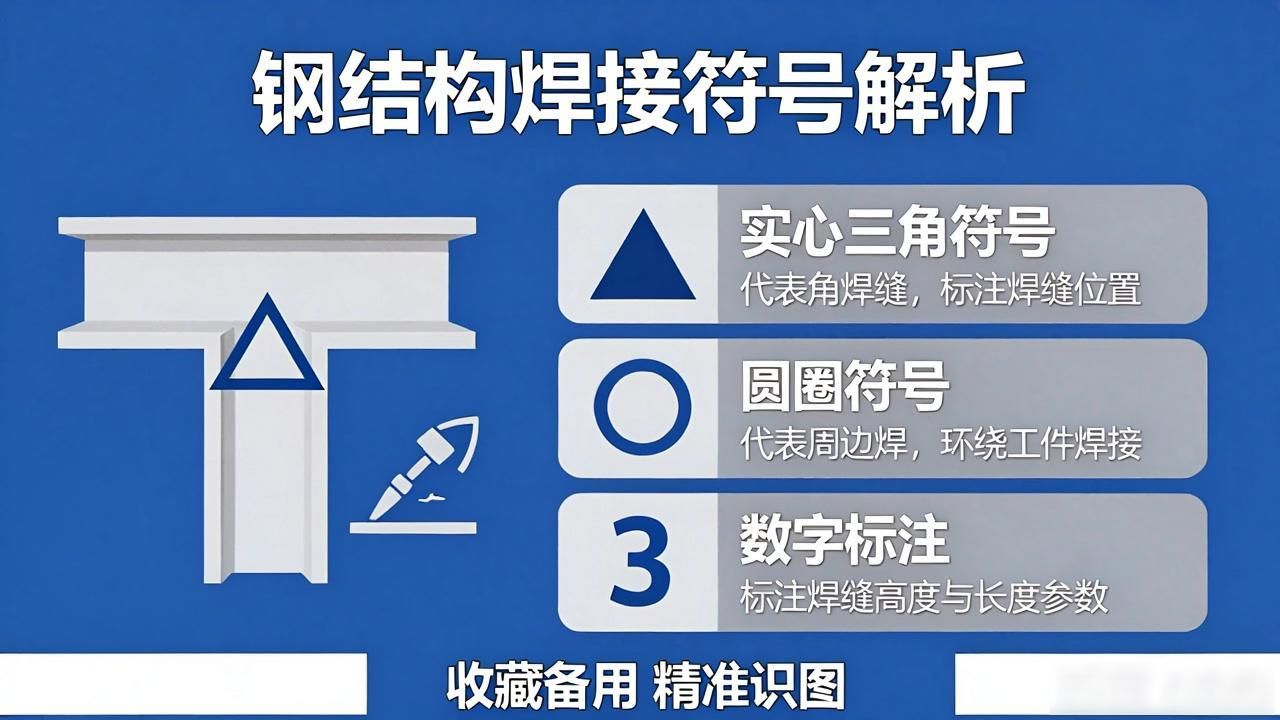

钢结构焊接符号含义大全
对于钢结构焊接符号而言, 它是依据GB324一1988《焊缝代号》去进行绘制的, 作为钢结构, 通常是归属建筑学科范畴, 又是建筑行业的一部分, 基于此情形, 在对钢结构焊接符号进行标注时, 常常都会伴随出现建筑符号和型钢符号以及螺栓符号还有铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝, 它由箭头以及两条基准线构成, 其中一条基准线是实线, 另一条基准线为虚线, 并且这些线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在其下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件之时才会与标题栏垂直。
3、若焊缝处于接头的箭头那一方向, 那么基本符号会标注在基准线的实线那一侧, 若焊缝处于接头的不是箭头的那一侧, 那么基本符号会标注在基准线的虚线那一方向。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝作出标注的时候, 那个箭头线应该指向带着坡口一侧属于工件的部分。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线所达成重合状态的线段, 通过粗实线进行表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一个图形之上, 当焊缝的形式、断面尺寸以及辅助要求全都相同之际, 能够只挑选一处去标注焊缝的符号还有尺寸；并且要附注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。

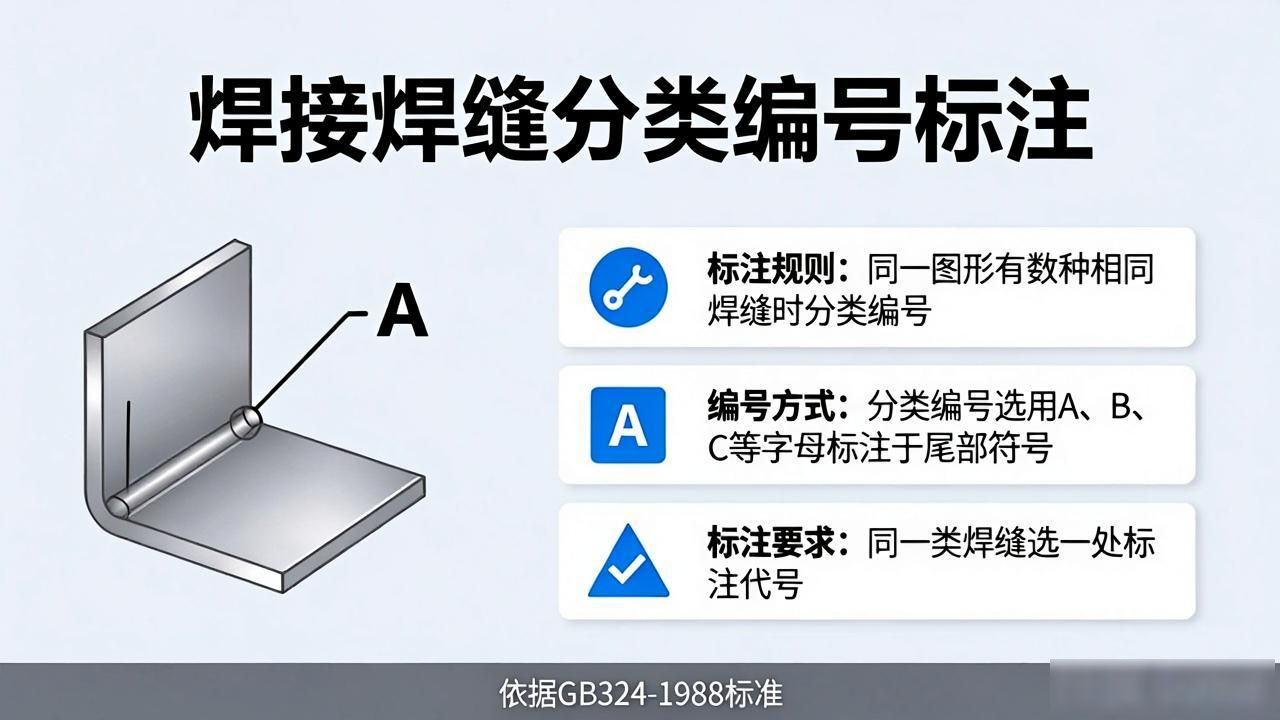

于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号之内, 分类编号选用A, B, C等等, 在同属一类的焊缝里可以挑选一处来标注代号。
9、按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、在焊接实腹钢梁的翼缘方面, 会用到形状之中较长的角焊缝, 这种情况下可不采用引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸值K, 是这样的情形。
11、当处于连接长度范围以内之时, 仅仅只是局部的区段存在着焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊脚尺寸。
12、焊缝分布呈现不规则状况的时候, 在对焊缝符号予以标注的同一时刻, 于焊缝的位置添加中实线用来标志可见的焊缝, 或者添加栅线用来标志不可见的焊缝。
13、由两个相互进行焊接操作的焊件构成, 当此焊接情况以单面焊带有着双边并不具对称性的坡口焊缝为呈现时, 引出线方向所指的是具有较大坡口的那个焊件。
14、围焊缝符号, 是用来表示环绕工作件周围的, 它用圆圈表示, 画在引出线的转折位置, 还要标注其焊角尺寸K。
15、倘若存在三个或者超过三个数量的焊件彼此进行焊接, 那么其焊缝是不可以当作双面焊缝来予以标注的, 焊缝符号以及尺寸都应各自分别进行标注。
16、于施工现场施焊的焊件, 那焊件的焊缝要标明“现场焊缝”符号, 可现场焊缝符号是涂黑的三角形旗号, 它位于引出线的转折之处, 并且绘于此处。
17、在相互焊接的两个焊件里头，在只有一个焊件带上坡口的情形下, 像单面V形这种, 引出线的箭头是朝着带坡口的焊件指向的。
举例

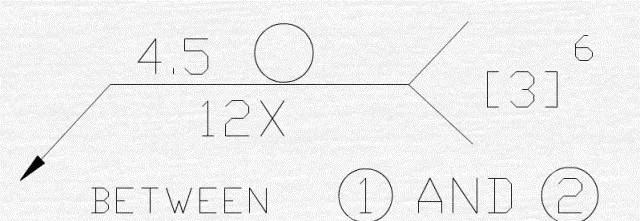

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
