在焊接车间当中, 焊工师傅拿起图纸那时的第一反应始终都是——要先找焊缝符号了。有一条清晰的标注, 就能够使得他马上清楚“焊什么地方、怎样去焊、焊的尺寸是多大”；然而, 模糊的符号, 往往就会致使“把位置焊错了、尺寸不符合要求、工艺顺序混乱糟糟”了——我曾经见到过一个钢结构项目, 是因为角焊缝那儿的焊脚尺寸标记反了（本来应该是6mm却写成了16mm）, 所以导致50根梁的焊缝全部都得返工了, 损失差不多有20万元。
对于焊接符号以及标注而言, 其本质上属于设计意图的 “翻译器”, 它能够将抽象的强度要求、工艺参数进行转化, 使之成为焊工可以看懂的 “图形密码”。在当下, 我们会从基础逻辑至实践技巧方面着手, 对这份 “密码本” 予以拆解, 它并非是那种生硬的标准罗列, 而是工程中实际能运用得上的 “实战指南”。
一、焊接符号的底层逻辑：从“符号”到“语言”的转换
不少人认为焊接符号好似“天书”, 实则其设计逻辑颇为简易, 就是运用最少的图形, 去传达最为关键的四类信息, 即焊缝类型, 也就是究竟是什么焊缝, 位置, 也就是在何处进行焊接, 尺寸, 也就是要焊多大, 工艺, 也就是怎样去焊接。
现行于国内的进行标识的标准是被称之为GB/T ____的《焊缝符号表示法》, 国际上经常会被使用来作为标准的是AWS A2.4也就是美国焊接学会所制定的标准。这两者的逻辑是保持一致不变的, 可为部分的符号存在有不同方面产生的差异（像是针对于现场焊接的符号来说, GB所采用的是“涂黑三角形”的表示方式, 而AWS采用就是“FIELD WELD”这样的说明文字样式）。国内所开展的项目会优先去选用GB, 如果是从事对于国际相关的项目则需要提前去做关于符号转换方面的确认。
二、焊接符号的“积木块”：每个元素都有使命
焊接符号的关键部分是由5类元素构成的, 如同搭积木那般组合成完整的“语句”, 只要缺少一块 , 就会出现“表意不明”的状况?
1.基本符号：焊缝类型的“身份证”
处于最关键地位的“关键词”是基本符号, 直接针对“这是什么焊缝”进行回答, 常见类型以及应用场景为:
角焊缝, 即最常用的那种“交线焊”, 像钢结构柱梁节点、管道支架处会用到。其核心参数是焊脚尺寸（K）, K值越大, 承载能力就越强, 例如K = 8mm的角焊缝, 就能够承受约10吨的剪切力呢。
互相衔接对应着的焊缝（∨/Ⅹ/⊥）呢, 是得应用在称作为“平接”的这种情况当中的, 就好比像是钢板进行拼接之时, 还有压力容器筒体对接之际。V形的坡口（∨）它属于单面焊的类型, 是适宜于中厚板的（6 – 20mm）；X形的坡口（Ⅹ）属于双面焊, 所产生的变形较小, 适宜用于厚板（＞20mm）；I形的坡口（⊥）不存在坡口, 适宜于薄板（≤6mm）。
塞焊缝, 它是那种用于“填孔焊”的焊接方式, 所谓“填孔焊”, 就是像两块钢板叠放后, 在上面钻孔然后填入焊缝这样的情况, 它常常出现在集装箱底板以及楼面板拼接之处。
那用于被称作“点焊”的（像比方说应用在汽车车身钢板这种情况的）, 有着核心参数为焊点直径以及间距的点焊缝（）。
2.辅助符号：焊缝形状的“细节控”
如果基本符号是“是什么”，辅助符号就是“长什么样”。比如：
平面焊缝, 类型为（—）, 其焊缝表面需进行磨平处理, 例如对接焊缝的表面处理, 该焊缝对应的符号是横线。
误区：以为“现场会焊”，不用标。
影响: 工厂将现场施焊的焊缝予以焊死, 致使无法进行运输, 只能施行切割后重新焊接, 相应造成了数万元的损失。
纠正：只要是现场焊，必须标涂黑三角形。

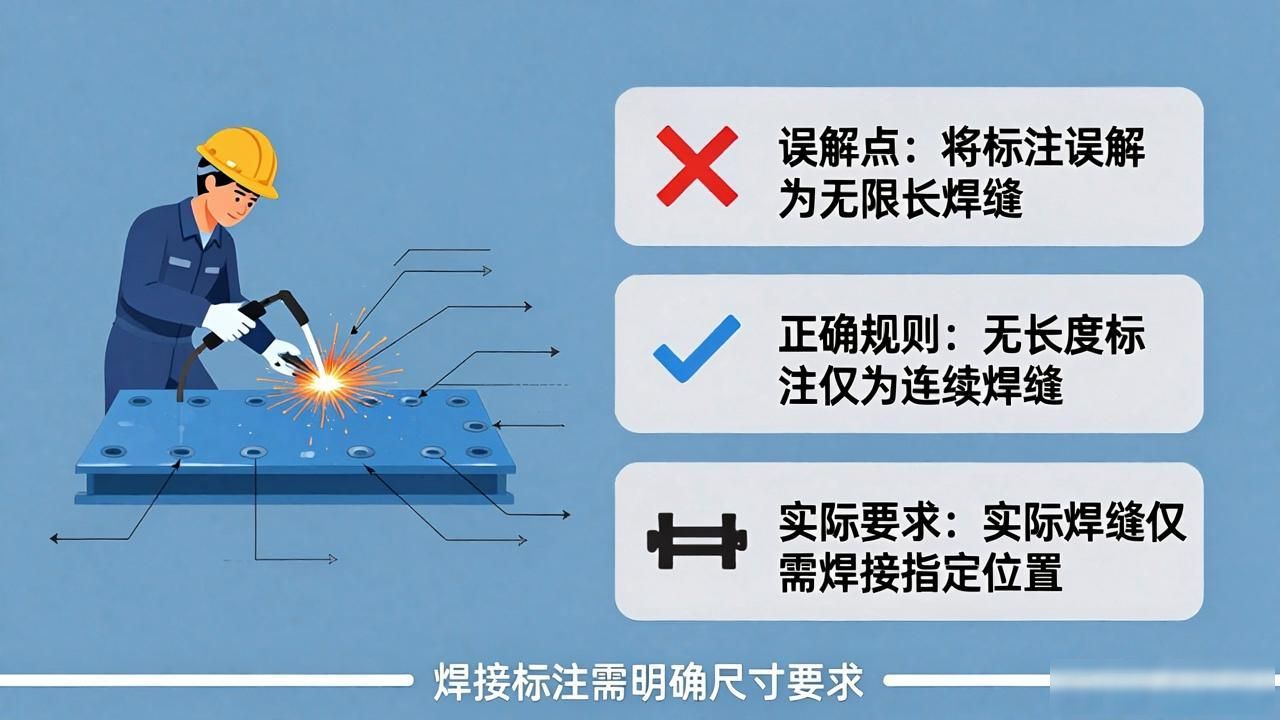

4.连续焊缝“多标长度”
误区：连续焊缝标“6×∞”。
先是后果, 焊工出现误解, 将其误解成了“无限长”, 然而, 实则实际的焊缝, 有可能仅仅只需焊接到某一个位置而已。
纠正：连续焊缝不用标长度，标了反而歧义。
5.异种钢焊接“没标材料”
1.指引线箭头指向柱翼缘与梁翼缘的交线（焊脚位置）；
2.用于基本符号上, 在左边标注K等于8毫米, 于右边标注150除以50（长度除以间距）。
3.补充符号用（三面焊缝，梁翼缘与柱翼缘的三个面都焊）。
场景2：压力容器筒体的对接焊缝
节点所描述的是, 表示为压力容器筒体的对接焊缝, 其厚度为20mm, 材质是Q345R, 采用X形坡口也就是说是双面焊的方式, 这时坡口角度为60度, 钝边是2mm, 焊缝间隙为3mm, 运用埋弧焊（SAW）工序, 在现场进行组装焊接。
三、实战标注：3个场景教会你“怎么标”
理论理解了, 重点在于“能够运用”。我们借助3个工程中常见的场景, 来阐述标注正确的方式。
场景1：钢结构柱梁节点的角焊缝
节点的情况是这样的, 存在一种H型钢柱, 其规格为HW300×300, 它和H型钢梁, 也就是规格为HN250×125的那种, 进行了翼缘连接, 连接采用的是角焊缝, 这种角焊缝的焊脚大小为8mm, 是间断焊缝, 每一段的长度为不连续的150mm, 并且相邻两段间隔50mm。
标注要点：
误区：Q235钢与304不锈钢焊接，没标材料。
带来的结果是, 焊工把焊条用错了, 比如说将用于特定材质焊接的焊条用在了不锈钢进行焊接的工作上, 最终致使焊缝出现了腐蚀随后开裂的情况。
改正: 于基准线的下方标注材料的代号, 像是“Q235 + 304”这般, 以及焊条的型号, 例如“E____”。
五、从标注的本质来讲, 其是“沟通”, 这是结Сэт номын сангаас所呈现的。
焊接符号可不是那种仅存在于纸上的图形, 它属于设计、工艺以及施工所共有的语言。一份质量上乘的标注, 能够使得焊工一看就知晓其中含义, 能够让工厂一次就把工作做正确, 能够让项目少花费那些本不该花的钱。
基准线: 划分成实线（此为正面焊缝）以及虚线（此为背面/其他面焊缝）。举例来说 , 对接焊缝的正面借助V形符号标注于实线上 , 而其背面倚仗I形符号标注于虚线上, 意在表示“正面实施V形焊接 , 背面进行清根焊且为I形”。

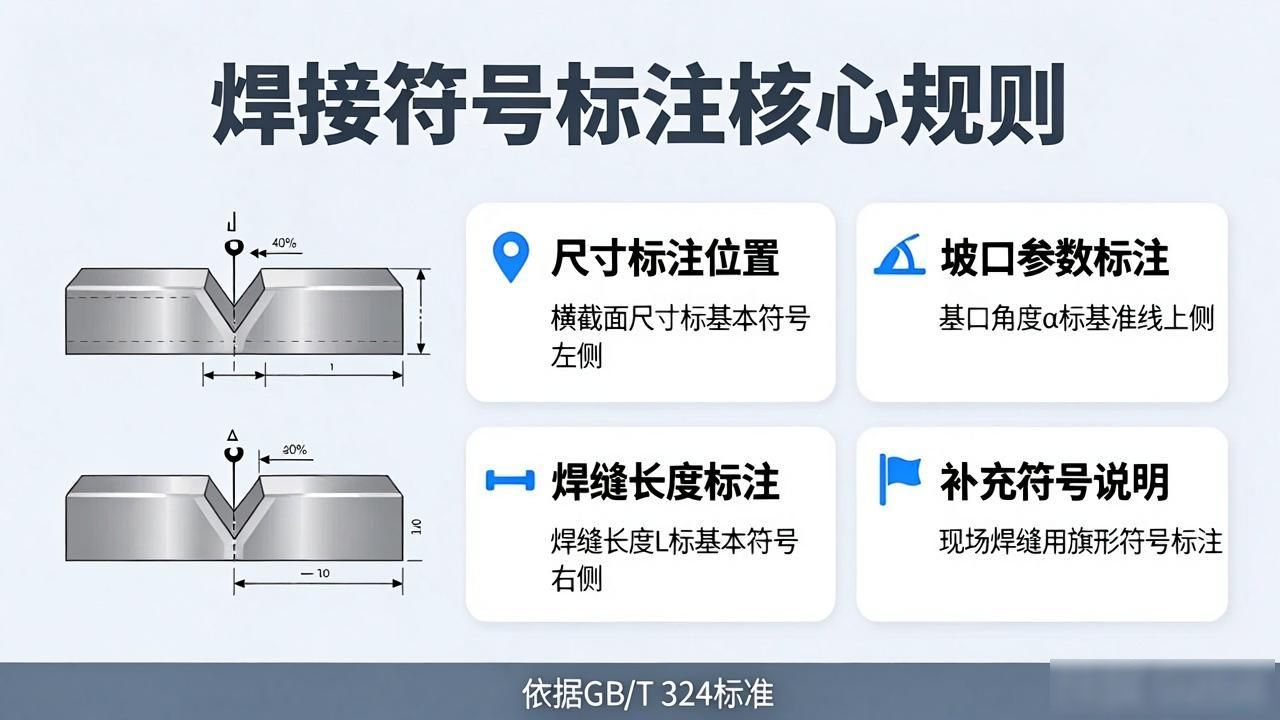

5.尺寸符号：量化要求的“标尺”
标注的“灵魂”之所系在于尺寸呀, 一旦缺失尺寸, 那符号便成无用的空壳了。关键尺寸以及位置规则如下:
左尺寸包括, 焊脚尺寸简称K, 还有坡口尺寸像V形坡口的角度那般, 它们都被标在基本符号的左边, 例如数字6代表的是焊脚为6mm。
右方所呈现的长度, 乃是焊缝的长度呵, 它被标注于基本符号的右侧之处, 就好比那“6×100”这般的情形, 其中“6”代表着焊脚的尺寸是6mm, “100”则表明焊缝的长度为100mm。
从上方角度来看, 存在着坡口角度, 其用（α）来表示, 它被标注在基本符号的上方位置, 就如同（“∨60°”）这种情形能代表V形坡口的角度是60度。
下头钝边、间隙: 其情形为钝边, 此钝边以p表示, 作用是防止烧穿, 还有间隙, 该间隙以b表示, 目的是保证熔透, 它们被标注在基本符号的下方, 举例来说, 像“∨60°p2b3”这样的标注, 其中p2代表钝边为2mm, b3代表间隙为3mm。
周围焊缝情况如下, 焊缝要围绕工件完整绕上整整一周, 就像管道与法兰进行焊接那样, 其对应的符号标注在指引线发生转折的地方。
三边施焊情形（: ）: 三个面均实施焊接动作（举例而言像矩形柱同底板的连接这种状况）, 其符号呈现为倒三角形模样。
4.指引线：焊缝位置的“指南针”
那种被称作“导线”的指引线, 它能够朝着焊缝所在位置引入符号, 它是由箭头线与基准线搭配组合而成的:
箭头线, 它是绝对必须要指向那焊缝的、谓之“交线处”的地方的, 这地方比如就像是角焊缝那儿, 属于两个焊件彼此相交所得交线那么个位置, 它可绝对不能随随便便就指在钢板的中间部位, 不然的话, 焊工有可能就会把焊接的位置给焊错。
标注要点：
1.指引线箭头指向两块钢板的重叠处；
2.选用基本符号时, 在其所对应的左边位置标记φ5mm（此为焊点直径）, 而在其右边位置标记50mm（此为间距）。
3.基准线下方标“RW”（焊接方法）。
四、避坑指南：别让“小错”变“大问题”
我见过太多因为标注错误导致的返工，以下是最常犯的5个误区：

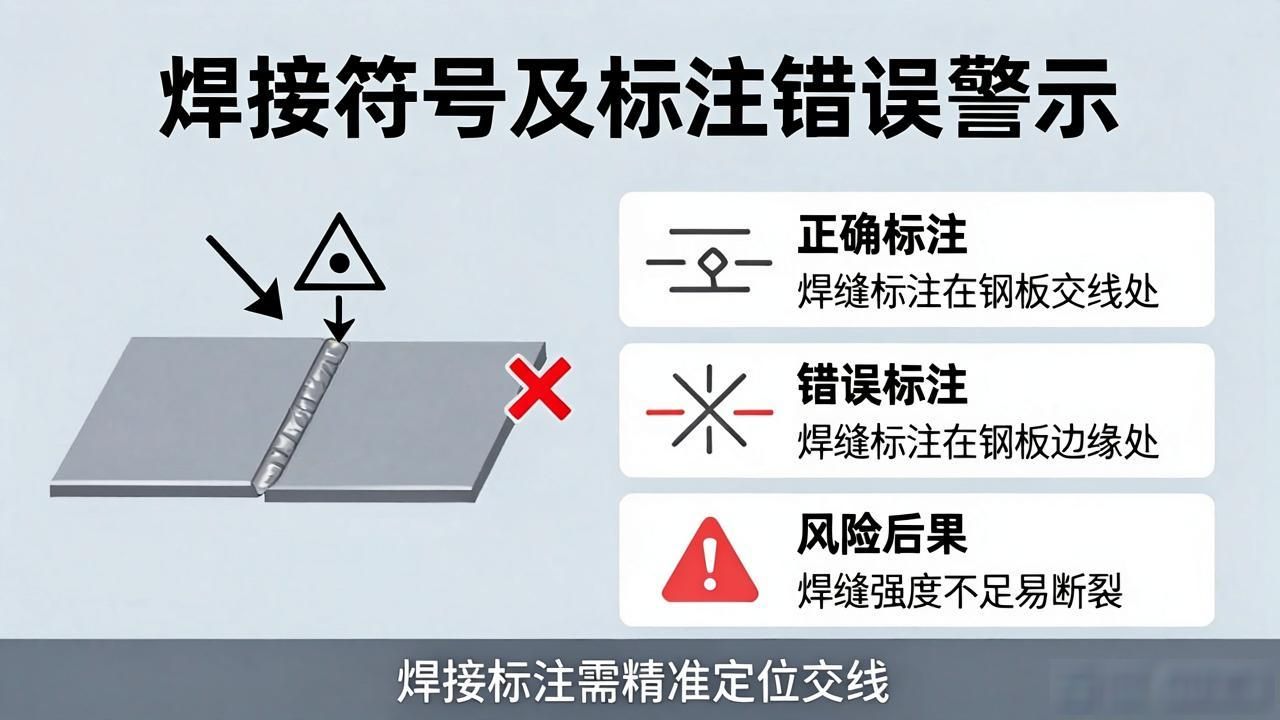

1.指引线箭头“乱指”
误区：箭头指向钢板中间，而非焊缝交线。
要记着, 标注的那种最高级境界, 不是呈现出所谓的“复杂”模样, 反而是达成“精准”的状态, 也就是借助最少份额的符号, 去传递最为完备的信息。等到下一回绘制焊接图的时刻, 不妨去进行一番换位思考, 可以这么想: “要是我身为焊工, 能不能看得明白呢? ”, 而诸如此类的思考方式, 其实也就是标注所依据的“黄金准则”。
毕竟, 图纸之上的每一个符号, 皆为焊枪之下的“指令”, 这是容不得丝毫马虎的。
结果会是这样, 焊工有可能将焊缝焊接在那钢板的边缘位置, 而并不是在那条交线的地方了, 这样便会致使强度出现不足的情况噢。
纠正：箭头必须指向焊缝的起始点或交线。
2.尺寸位置“颠倒”
误区：把焊脚尺寸标在右边（比如“100×6”）。
纠正：记住“左尺寸、右长度、上角度、下钝边”。
3.现场焊接符号“漏标”
，标在基本符号上方。
通过减少应力集中, 像桥梁角焊缝那样, 焊缝表面凹进的凹面焊缝, 其对应的符号是圆弧线。
呈凸状的焊缝（∩）, 其焊缝的表面呈现出凸起之势, 这种凸起能够起到增加强度的作用, 例如在压力容器接管部位的焊缝就是如此, 而它所对应的符号为反向的圆弧线。
3.补充符号：工艺要求的“提示灯”
对于补充符号而言, 它属于最容易被忽视的部分, 然而却是最影响施工的部分, 它会向焊工传达“特殊要求” , 这是一种告知啊！
标注要点：
1.指引线箭头指向筒体对接缝；
2.其基本符号采用Ⅹ, 在Ⅹ的上方标注60°, 此为坡口角度, 然后在Ⅹ的下方分别标注p2b3, 分别代表钝边以及间隙, 其后有标点符号。
3.补充符号用涂黑（现场焊）、（周围焊缝，筒体圆周焊）；
4.基准线下方标“SAW”（焊接方法）。
场景3：汽车车身的点焊缝
节点的相关描述包括, 汽车车身所使用的钢板, 其厚度是1.5毫米。该钢板的材质为DC01。二者借助点焊缝实现连接。而焊点的直径为5, 毫米。焊点之间的间距是50, 毫米。连接方式采用的是电阻焊, 也就是RW。
