一种工程语言是焊接符号, 其能够在图纸上把焊缝的形状、几何尺寸以及焊接方法简单、明了事地进行说明。下面小编将会为大家找来一些有用的示例, 这些示例是焊接图纸符号标注图解, 一起来看看吧。
基本坡口符号

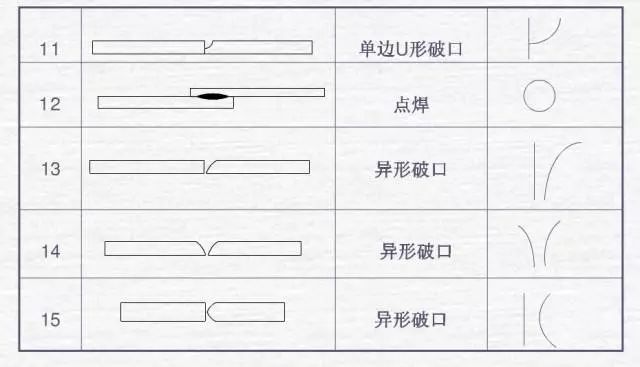

坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依据国家标准 -85 的规定, 使用阿拉伯数字予以表示, 将其标注于指引线的尾部。常用焊接方法代号呈现于表 3-9 所示。要是属于组合焊接方法, 能够用“/”进行分开, 左边表示正面（或者盖面）的焊接方法, 右边表示背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氩弧焊打底, 随后用手工电弧焊盖面, 那么表示为 141/111。
有焊缝符号以及焊接方法代号标注示例, 其可见于图3-21, 此图所展示的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝表面呈现齐平状态, 焊接方法方面, 打底焊采用手工钨极氩弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 是属于建筑行业的, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号, 型钢符号, 螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、由箭头以及两条基准线构成了焊缝的引出线, 其中, 一个是实线, 另一个是虚线, 并且这两种线型都是细线。
2、虚线可画于基准线实线之上侧位置, 存在也能够画于下侧的情况, 基准线通常时应跟图样之标题栏保持平行方面的状态, 只有在特殊条件的状况下才会与标题栏呈现垂直的情形。
3、要是焊缝处于接头的箭头侧, 那么基本符号会标记在基准线的实线侧 , 要是焊缝处于接头的非箭头侧, 那么基本符号需标注在基准线的虚线侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相比的位置, 通常没有特地的要求, 可是在标记单边形焊缝之际, 箭头线得指向有坡口那一侧的工件。
6、与基准线相交或者相切之基本符号、补充符号, 那与基准线重合的线段, 是以粗实线来予以表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺和方法等内容。
8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 仅可以挑选一处将焊缝的符号与尺寸标注出来, 并且添加“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 绘制在引出线的转折之处。
处于同一个样的图形之内, 存在着数种彼此一样的焊缝情形下, 能够把焊缝予以分类并进行编号, 将其标注在尾部符号的范围之中, 分类的时候编号采用A、B、C这样的形式, 在同一类别的那些焊缝里头可以挑选一处来标注代号。
9、熔透角焊缝的符号, 其标注方式应按照图1-38施行。熔透角焊缝, 它的符号是涂黑后的圆圈, 该圆圈画于引出线的转折之处。
10、在使用形中较长的角焊缝时, 比如焊接实腹钢梁的翼缘焊缝这种情况, 是可以不用引出线进行标注的, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K。
11、1. 当在连接长度范围之内, 仅仅只是局部的区段存在焊缝的时候, 2. 那么就要按照图1 – 40进行标注, 3. 其中K所代表的是角焊缝焊脚尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么此时, 在对焊缝符号进行标注的之时, 于焊缝的地方, 添加那种中实线就是用来表示能够看见的焊缝, 或者添加栅线就是用来表示无法看见的焊缝。
13、两个相互焊接的焊件, 若属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、环绕工作件周围的围焊缝符号, 通过圆圈来表示, 它画在引出线的转折之处, 并且要标注其焊角尺寸K。
15、焊件数量为三个及三个以上, 并且它们相互进行焊接这件事的时候, 那件事里的焊缝不可以当作双面焊缝来加以标注, 焊缝符号以及尺寸应当要分别去进行标注。
16、在那样一个施工现场当中, 正在进行焊接操作的焊件, 其上面的焊缝是需要标注上特定的“现场焊缝”符号的。而且这个现场焊缝符号实则是涂成黑色的三角形旗号模样, 它被绘制在引出线的转折之处。
17、相互进行焊接的两个焊件之中, 当仅有一个焊件带有坡口时, 比如呈现单面V形坡口这种情况, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例

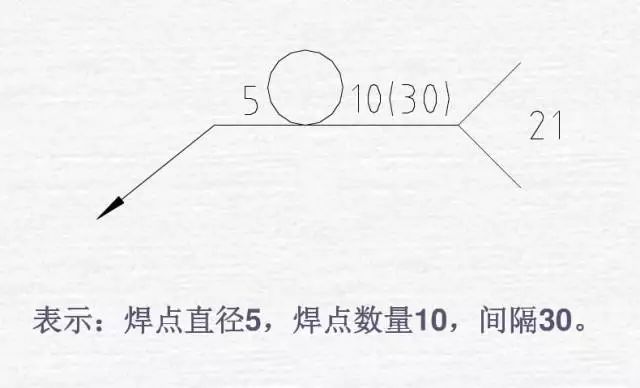

4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
