焊接符号和焊接方法代号讲解

一. 供焊接结构图样上使用的统一符号及代号是焊缝符号和焊接方法代号了, 其还是一种工程语言, 二. 焊缝符号和焊接方法代号分别是由国家标准GB/T324—2008《焊缝符号表示方法》, 三. 以及GB/T5185—2005《金属焊接及钎焊方法在图样上的表示代号》共同组成的, 四. 通过焊缝符号和焊接方法代号配套使用，就能在图样上简单明了地表示焊接方法, 五. 还有焊缝形式、焊缝尺寸、焊缝表面状态、焊缝位置等情况, 六. 焊缝符号的表示方法是, 焊缝符号要清晰表述想要说明的信息, 使之不令图样增添更多注解, 七. 完整的焊缝符号通常由基本符号和指引线构成, 必要之时可增添补充符号、焊缝尺寸符号及数据等, 八. 为了简化, 在图样上标注焊缝时, 一般只采用基本符号和指引线, 其他内容大多在有关文件（像焊接工艺规程等）里明确。

基本符号主要用于展现焊缝横剖面的基本形状或者其特征, 它借助近似焊缝横剖面形状的符号来予以表示；组合焊缝标致示例中, 补充符号用于阐明有关焊缝或接头的某些特性, 像是表面形状、衬垫、焊缝分布、施工地点等方面所采用的符号；原来的“辅助符号”与“补充符号”合并成了“补充符号”, 并且在其中增添了圆滑过渡符号, 原来的衬垫细分成了永久衬垫以及临时衬垫；补充符号应用也有示例，补充符号还有标致示例；焊缝尺寸符号乃是表征焊接坡口和焊缝尺寸的符号；倘若有必要, 可以在焊缝符号内标注尺寸, 对焊缝位置起确定作用的尺寸不在焊缝符号里标注, 得把它标注在图样上；焊缝尺寸符号及标注位置, 焊缝尺寸符号及标注位置, 焊缝尺寸符号, 焊缝尺寸符号, 包含焊缝补充符号的标注；指引线由箭头线以及两条基准线构成, 这两条基准线分别是实线和虚线；基准线的虚线能够画在实线的上侧或者下侧；指引线基本符号在实线那一侧的时候, 表示焊缝处于箭头侧；基本符号在虚线那一侧的时候, 表示焊缝处于非箭头侧；对于对称焊缝或者双面焊缝而言, 可不添加虚线；焊缝尺寸符号及数据标注存在相应原则, 焊缝尺寸符号及数据标注的原则, n nxL(e)L(e)n nxL(e)L(e)；焊缝长度方向上的尺寸, 标注在基本的符号的右侧。

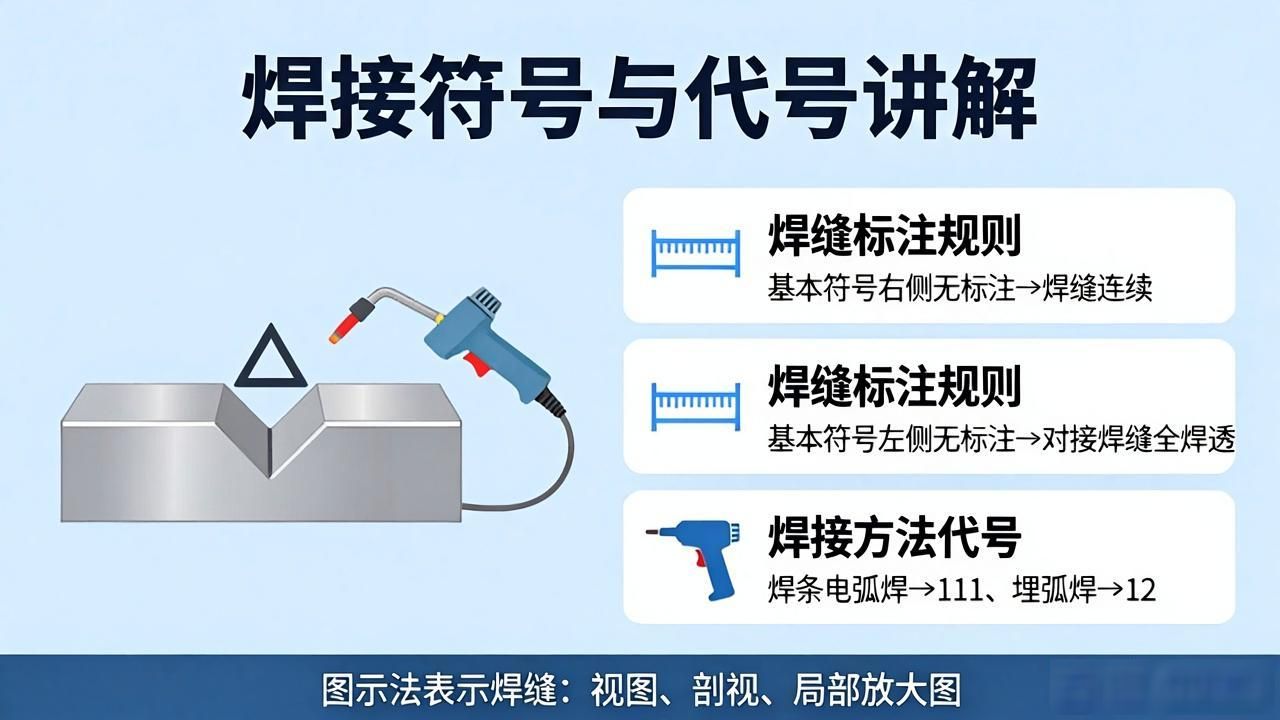

若基本符号右侧既无任何尺寸标注, 又无其它说明, 那就意味着焊缝在工件整个长度方向是连续的；焊缝横截面上的尺寸, 标注在基本符号左侧；要是基本符号左侧既无任何尺寸标注, 又无其它说明, 那就意味着对接焊缝应完全焊透；坡口角度、坡口面角度、根部间隙等尺寸, 标注在基本符号上侧或下侧；塞焊缝、槽焊缝带有斜边时, 应标注其底面尺寸；尺寸标注有示例；就焊缝的图示表示法而言, 焊缝除可用上述符号标注法表示外, 也可用图示法, 在图样中, 可用视图、剖视或剖面图、局部放大图及轴测图来表示；焊条电弧焊的代号是—111, 埋弧焊为—12, 熔化极惰性气体保护焊—气体保护焊是—135, 钨极氩弧焊（TIG）是—141, 点焊是—21, 缝焊是—22；这是焊接方法代号（常用）；氧乙炔焊是—311, 摩擦焊是—42, 电子束焊是—76, 锣柱焊是—78, 火焰切割是— 81, 硬钎焊是—91, 软钎焊是—94；焊缝形状能用一系列几何尺寸表示, 不同形式焊缝, 其形状尺寸不一样；焊缝形状和尺寸包括焊缝宽度、焊缝余高、熔深、焊缝厚度、焊角、焊缝形状系数；焊缝形状和尺寸有角焊缝宽度、对接焊缝宽度；焊缝表面与母材交界处被称作焊趾。

被称作焊缝宽度的, 是焊缝表面同两焊趾之间存在的距离, 焊缝宽度是超出母材表面连线之上的那部分焊缝金属所具有的最大高度, 也就是焊缝余高, 在动载或者交变载荷的状况下, 它不但起不到加强的作用, 反而会因焊趾处应力集中而容易出现脆断的情况, 所以余高不可以过高, 焊条电弧焊的余高值通常是0到3mm, 在焊接接头横截面上, 母材或者前道焊缝熔化的深度被叫做熔深, 其中包括对接接头熔深、T形接头熔深以及角焊缝的熔深（借助切片、显微镜进行观察）, 在焊缝横截面上, 从焊缝正面抵达焊缝背面的距离被叫做焊缝厚度, 这里有对接焊缝的厚度, 还有焊缝厚度, 在角焊缝的横截面里, 从一个直角面上的焊趾至另一个直角表面的最小距离, 被叫做焊角, 这里提到焊角, 还有焊角凸度、焊角尺寸, 在角焊缝横截面内所画出的最大等腰直角三角形中直角边的长度, 被叫做焊角尺寸, 这里多次提到焊角尺寸, 还有凸度, 焊缝计算厚度是设计焊缝时会用到的焊缝厚度, 对接焊缝焊透时它等于焊件的厚度, 而角焊缝时它等于在角焊缝横截面内画出的最大等腰直角三角形中, 从直角的顶到斜边的垂线的长度, 这里多次提到焊缝计算厚度, 焊缝背面与母材的交界处被叫做焊根, 对接试板指的是焊缝反面的根部, 角焊缝指的是焊缝形成直角三角形的那个直角点。

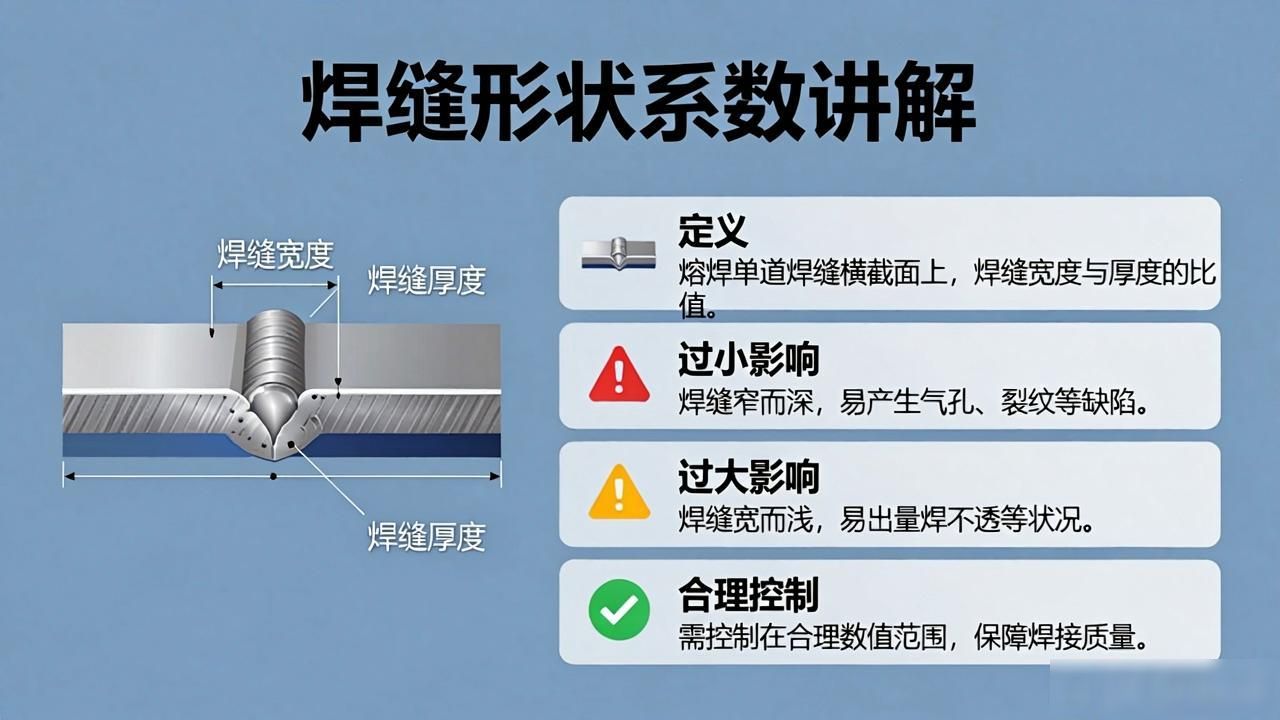

焊根, 熔焊之际, 于单道焊缝横截面上, 焊缝宽度（C）与焊缝计算厚度（H）的比值（ψ = C/H）, 被称作焊缝形状系数。焊缝形状系数存在大小之分, 其状况各异。焊缝形状系数的大小, 对焊缝质量有着极大影响。形状系数过小, 焊缝呈现出窄且深的态势, 极有可能产生气孔、夹渣乃至裂纹。形状系数过大, 焊缝会变得宽且浅, 容易出现焊不透等状况。故而, 焊缝形状系数务必控制于合理数值范围之内。人有了知识, 便会拥有各种分析能力、明辨是非的能力, 所以我们要勤恳读书, 大力广泛阅读。古人言“书中自有黄金屋”, 通过阅读科技书籍, 我们能够丰富知识, 培育逻辑思维能力；借助阅读文学作品, 我们可以提高文学鉴赏水平, 营造文学情趣；经由阅读报刊, 我们能增长见识, 拓展自身的知识面。众多书籍还能够培育我们的道德情操, 给予我们巨大的精神力量, 激励我们奋勇向前。
