1、焊接符号全集, 其以标准图表以及缩写代码的形式, 来表示焊接接头或者钎焊接头的完整信息, 像接头的位置, 接头是怎样准备的, 还有接头是如何测试的。美国焊接学会最新版本焊接、钎焊与无损检验的标准符号, 也就是(ANSI/AWS A2.4), 详尽说明了焊接符号的完整代码系统。焊接符号涵盖了大量的信息, 极为复杂。大多数焊接设计师在实际生产当中, 仅仅使用其中的几个。符号中的信息及单位问题, 问题一是, 焊接符号能够提供什么样的信息? 1. 答: 焊接符号能够给出如下这些信息。接头的类型, 焊缝坡口的形状, 焊缝的类型, 焊接所采用的方法, 规定或者程序, 焊缝所处的位置, 质量方面的要求, 焊接的顺序, 焊缝的尺寸, 最终焊缝的轮廓, 工艺方面的要求等。2. 问题2:焊接符号是由哪些单元组合而成的? 答: 焊接符号能够涵盖下列这些单位。参考线, 箭头, 基本。
2、把焊接符号, 以及尺寸和其他数据, 还有补充符号、完成符号、尾部、程序、焊接方法或其他, 参考线和箭头，问题3:基准线是什么? 答: 参考线是焊接符号的基础, 它是由水平线组成的, 参考线必须画在要表示的焊接接头符号近处, 依照符号标准, 每个焊接符号单元一定要放置在参考线周围的恰当位置, 水平参考线和焊接符号单元的位置如图1所示, 问题4:焊接符号中每个单元的标准位置是怎样排列的? 答: 图1呈现出一条参考线, 某些另外的单位标记能够放置在参考线的周边, 典型的焊接符号展示出各类定位焊缝的一些信息, 涵盖以下这些内容。(1)尾部t仅仅用于特殊焊缝, 比如, 焊接方法发生变更、电极产生改变等, 这能够在附图里详细参照。要是没有参考价值或者规范, 后缀能够省略。基准线上的S。
3、取决于焊缝类型的标记S, 像坡口焊缝的熔深, 角焊缝的尺寸, 塞焊或凹口焊缝的尺寸, 点焊或凸焊的剪切强度等, 该标记一般处于焊接符号的左侧。此处所指的标记e表示坡口焊缝的有效尺寸, 也就是焊缝尺寸或者焊脚高度。有效尺寸是带上括号标注的。不管箭头指向何方, 该尺寸与坡口始终是在参考线下焊接符号部位的左侧。这里面, R代表的是形成所需形状的焊缝数量之间的空间, 此乃对接接头的开口根部。处于塞焊或开缝焊情形时, r在此意味着填充深度。标点符号包括逗号、句号等。该标记处在焊接符号中间地位置, 这里其中的A所表示的是对接接头地坡口角度亦或者说是倾斜角, 而且还涵盖了塞焊焊缝地下沉角度, F与A之间地水平短线在这个地方代表地是已然完成地黄焊缝形状, 这个地方地F代表着要去获得所需黄焊缝轮廓地方法, 能够借由以下这些方法来取得, 研磨(g)。
4、这是关于加工方式的说明, 具体类别有加工（m）、铲（c）、锤打（h）、碾压（r）或者其他（u）。这里提到焊接中的重要点, 其中 L 代表着焊接长度, 它的位置总是处于焊接符号的右侧不会变动。无论箭头处于何种位置, 这个特定位置始终保持一样。p所代表的意思是, 当焊接出现中断情况时, 焊缝中心线同中心线之间的距离。在这当中（N）表示的是, 针对点焊、缝焊、螺栓焊、塞焊、槽焊或者凸焊所需要的数量。问题5表述为: 箭头一般放置在什么地方呢? 答案是: 箭头线处在基准线的一端或者另一端, 在焊接接头箭头线一面存在一个箭头, 它能够指向任何方向, 比如向上、向下或者向前、向后。是这样的, 有一种符号它叫焊接符号, 这种焊接符号居然是可以出现多个箭头的。然后, 有个问题6, 它问的是箭头符号究竟能够告诉人们什么样的信息。那么得到这样的回答, 和所谓箭头相关的那些符号, 会安放在参考线每个关节一侧的上方或者下方。参考线它有个术语叫做“箭头侧”, 这个术语所指的就是那个箭头指向焊接接头的一侧。而基准线箭头侧的符号, 指的是接头的箭。
5、头的侧面, 基准线另外一侧的符号所指为接头的另一边, 当从图的底部去观察时, 箭头所在的一侧始终是更靠近观察者的, 箭头侧以及另一侧的示例可见图2, 基本符号问题7, 基本的焊接符号究竟是什么, 答案: 基本焊接符号如同图3所展现的那样, 问题8, 箭头侧和另一侧已然被定义, 然而怎样去填充参考线上的焊接符号呢, 答案: 参考线上跟箭头侧以及焊缝另一侧存在关联的上下焊接符号位置如同图4所呈现的一样。值得留意的是, 要是焊接接头单单在一侧进行焊接, 此种类型的接头仅需一个焊接符号 , 且是放置在跟接头焊接侧相对应的基准线的一侧。问题9: 我明确基本焊接符号以及箭头的含义 , 然而怎样去使用这些基本符号? 答: 这些基本符号的示例如图5所展示的那样。问题10: 如何运用卷边焊缝的符号? 如同其他焊接符号相同 , 卷边焊接符号很是。
6、有效果。箭头那一侧的卷边焊接符号的示例就如同图7所展示的那样。组合焊接符号问题11: 什么才是组合焊接符号? 回答是: 焊接接头有时候是需要多种类别的焊接的。在工程结构制造的过程当中, 带有坡口的焊缝常常会和另外一种焊缝（像是角焊缝）焊接到一块儿。当这种情形出现的时候, 人们能够在参考线的两边看到焊接符号, 就像图9呈现的那样。Q12: 为何要使用多组参考线? 要怎样去理解这些参考线? 回答是: 多组参考线意味着焊接操作的先后顺序。多组参考线上, 第一个焊接操作由箭头显示, 前一个操作得在本行操作之前完成。每一行远离箭头处, 有每次连续操作的信息, 些包含尾部没的焊接补充信息, 像检测方法等。多组参考线示例为图10所示。补充符号问题13: 啥是补充符号? 回答: 补充符号涉及。

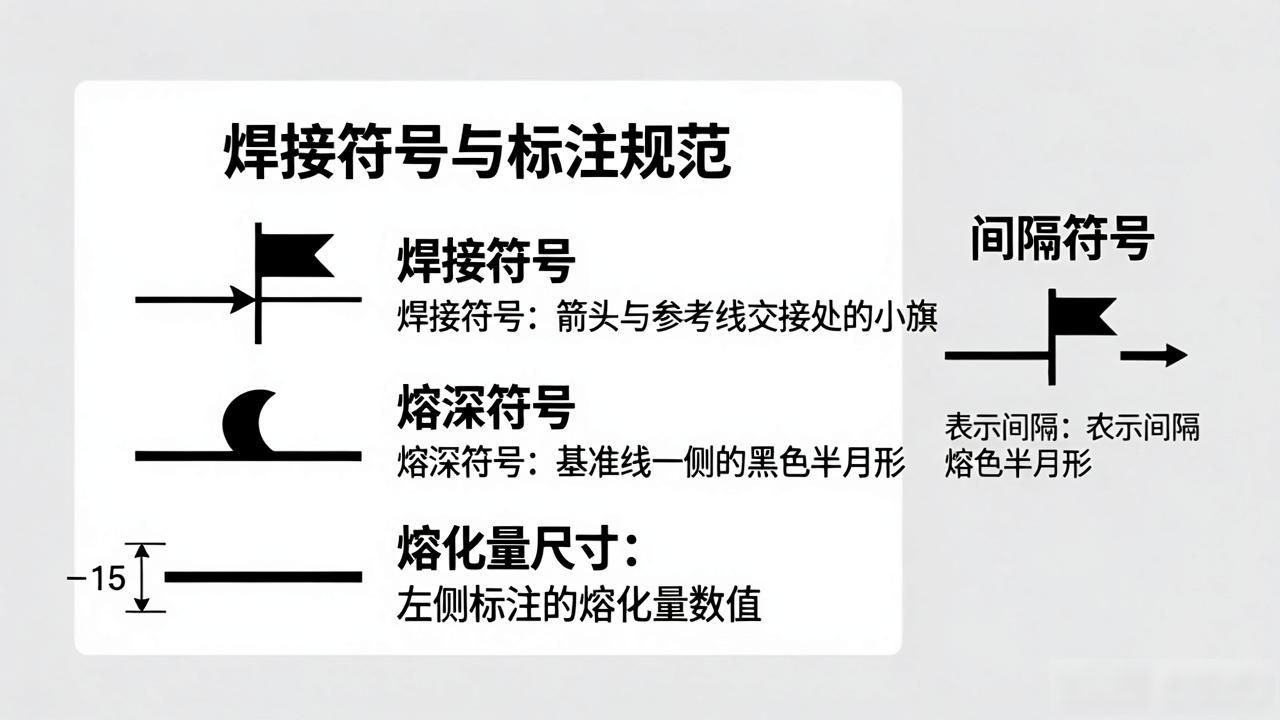

7、一些关于焊缝的重要信息, 会和其他焊接符号相结合, 呈现出如图11所示的样子。问题14是, 现场焊接符号是怎样被表达的? 回答是, 现场焊接符号乃是箭头与参考线交接处的一面小旗。这个标志表明, 表示的焊缝得在现场进行焊接, 并非在车间预先焊接。代表现场焊接的几个焊接符号如图13所示。问题15是, 焊接符号怎样去表示焊缝的熔深? 回答是, 焊接符号所表示的熔深是背面的黑色标记, 也就是基准线一侧的半月形。焊缝熔深符号表示焊接另一侧的时候接头一侧的熔化状态。该需补充的符号, 还涵盖着, 符号左侧, 熔化量相应所需的尺寸。焊缝熔深符号的示例, 如图14所示。问题16为, 间隔符号是什么意思? 答案是, 参考线上的间隔符号乃是一个方框, 意味着放置于接缝里的材料, 被称作间隔或者插入。如同靠垫材料符号那般, 间隔符号的特殊规定标记于。
8、如下所示, 在图16的尾部。然后是问题17, 插入符号所代表的含义是什么? 对该问题进行解答, 材料插入符号指的是处于参考线上的矩形符号, 其作用是用来表达焊接接头处插入的填充材料带或者环。在焊接期间, 有关嵌件或环会完全熔化, 并且会和接头变为一体而混合。通常情况下, 易熔嵌件是借助钨极氩弧焊予以焊接的。这个符号被明确规定要放置在坡口焊接符号的相对的那一侧。依据美国焊接学会也即AWS所制定的规则, 用来标记可熔嵌件分类的符号应当放置在焊接符号的尾部。图17对可熔嵌件的符号示例有展示。接着是问题18, 焊缝形状符号的意思所指的是什么? 答, 形状符号所表达的是针对焊接表面形状提出的要求, 焊缝轮廓这里面涵盖了光滑的情况、凸起的情形以及凹陷的状况。形状符号之上附着的字母用来表明修整焊缝所采用的方法, 铲；g.研磨；锤击；机械加工；r滚动。实际焊缝轮廓依照要求对应的符号可查看图18。问题19: 背板符号到底是什么含义呢? 答：矩形垫。
9、一种表示垫片材料放置于坡口焊缝背面的板的符号, 类似于塞焊符号, 但位于坡口焊接符号另一侧, 另需注意字母r可放符号内, 表示焊接后要去除衬垫材料, 背面符号指定的垫片材料能与基材相同, 也可是铜、陶瓷、玻璃带、焊剂、气体或其他材料, 所需垫片材料的类型必须在后缀中注明, 图15展示了背板的材料符号示例, 问题20是带圆圈的符号是什么意思? 答: 那个标有圆圈的符号, 处在连接参考线以及箭头周围的圆圈当中。此符号表明接头周围存在连续焊缝, 哪怕焊接方向有可能发生改变。图12呈现出了带有圆圈的焊缝以及符号的示例。问题21: 完整焊接符号所需的最小单位是什么? 答: 是参考线箭头基本焊接符号。是参考线箭头的尾部。你能够从中进行选择。

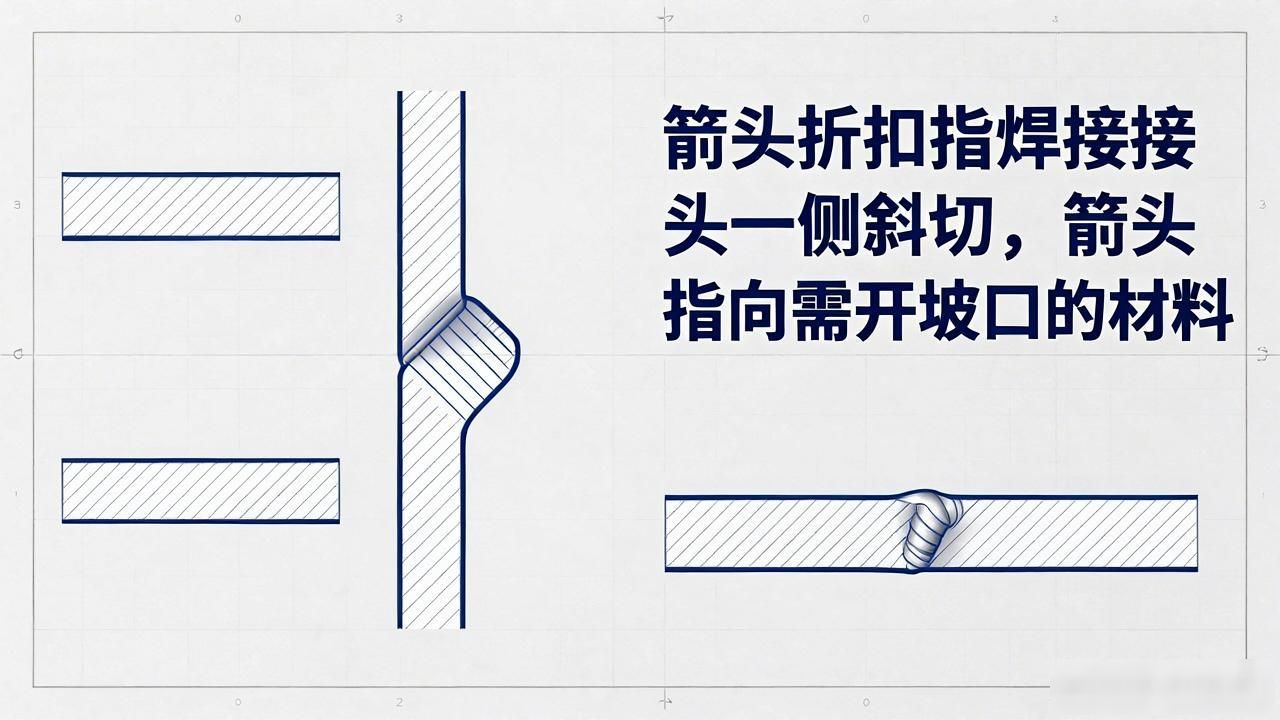

10、一组。里头的问题二十二: 那个箭头折扣究竟是意味着啥呢呢回答: 箭头折扣指的是焊接接头的其中一侧得是那种斜切的样式。箭头对着的那个材料就是焊接之前坡口应当去打开的在哪一侧, 就如同图八所呈现的那般。问题二十三: 要怎样在船的所在位置运用V形焊接符号呀呀答: 单方向一侧船形位置那里的V形焊缝与符号就比如像图六进行展示的嘞情形。提问的题二十二、二十三已经说明完回答完了, 问题二十四: 后传球跟后传球之间都存在着咋样在的区别咋答复: 当做坡口处, 被完全封底然后整个呈现平面的焊缝在焊接的时候, 打底焊是于接头朝向背面这个方向所在地方的坡口它的根部去开展焊接工作，目的是以这般方式来防止单面坡口厚板材进行对接着焊接的时候, 在那自动焊接这个过程里边角出现变形或者是出现烧穿情况的发生。封底焊属于单面坡口对接焊里的一种焊接方式, 先进行前坡口焊缝的焊接, 之后在背面将焊缝根部铲去, 以此确保焊缝根部实现完全熔合。问题25是, 背焊和封底焊运用什么符号? 回答是, 这两个焊道采用相同的符号, 不过焊接顺序在焊接符号的尾部被指定, 或者运用组合参考线。背焊道的符号通常在远离箭这儿标记。
11、头的第一条线上, 那焊缝坡口的符号标记可是在第二条线上。然后, 焊道的符号一直都是标记在焊缝符号的另外一侧。而后盖焊道符号处在远离箭头的第二条线上, 其后面跟着的是焊接坡口符号。图19呈现出了封底和衬珠的符号。角焊缝的尺寸问题26是: 什么要素决定角焊缝的尺寸? 答案是: 角焊缝尺寸由焊缝尺寸里最短的焊脚高度所决定, 好比图20展示的那样。问题27是: 焊缝符号上标注的角焊缝尺寸究竟是多少? 答: 角焊缝的尺寸借角焊缝的高度予以表示, 角焊缝的高度标记于角焊缝符号的旁边, 像图21所展示的那样。问题28: 怎样去确定角焊缝的长度呢? 答: 角焊缝是从一端至另一端的连续焊缝, 除非存在尺寸限制。要是焊缝并非连续, 需在角焊缝符号的右侧标记一个数字, 用来提醒操作员焊缝的长度, 如同图22所呈现的那般。塞焊和开缝焊接。
12、问题29: 塞焊焊缝其焊接符号作出了怎样的规定, 答: 塞焊焊缝的尺寸着重被定义成下沉角度以及焊缝填充深度, 像图24所呈现的那样。问题30: 开槽焊缝的尺寸该如何去标注, 答: 开槽焊缝的尺寸是依据槽的宽度予以测量的, 长槽开设在被焊接工件的结合面上, 焊接符号标有着槽的长度, 一般是在焊接符号的右侧。问题31: 焊道能够应用于塞焊或者开缝焊的底部吗? 答: 能够在塞焊或者开缝焊的底部涂抹一层焊道, 然而这种焊缝实际上属于塞焊或开缝焊里的角焊缝, 不可以称作塞焊或开缝焊。在这种情形下形成的焊缝以及符号如同图25所展示的那样。表面焊缝问题32: 什么是表面焊缝呢? 答: 表面焊缝是指为了提升耐磨性、增添表面硬度或者具备耐腐蚀性而沉积于工件表面的金属。用于提高表面硬度或耐磨性的填充金属被叫做堆焊。这项技术一般应用于推土机铲刀、铲斗以及岩石破碎设备。问题33: 怎样去表达尺寸以及焊接符号, 答复是, 堆焊焊缝的尺寸乃是从工件表面抵达焊缝表面, 也就是堆焊材料的高度。堆焊焊缝的尺寸以及符号呈现为图26所示的样子。角焊缝的尺寸问题34: 什么因素能够去决定角焊缝的尺寸? 答复是, 角焊缝尺寸是由焊缝尺寸里最短的焊脚高度来决定的, 呈现为图20所示的情形。问题35: 焊缝符号之上所标注的角焊缝尺寸是多少? 答复是, 角焊缝的尺寸是用眼焊缝的高度来进行表示的, 角焊缝的高度标记于角焊缝符号的旁边位置, 呈现为图21所示的状貌。问题36: 如何去确定角焊缝的长度? 答: 角焊缝属于从一端起始一直延续到另一端的连续焊缝, 不过存在尺寸限制的情况除外。要是焊缝并非连续状态, 那么应当在角焊缝符号这一侧的右边位置标记上一个数字, 目的是用以提醒操作员关于焊缝的长度相关信息, 就如同图22所呈现的情形那样。
