小编的话：一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧

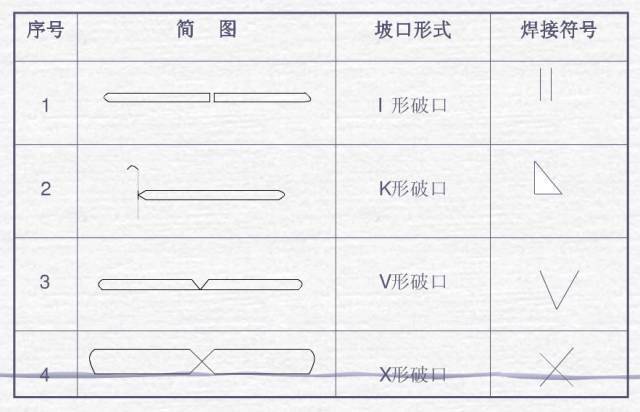

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样子上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以体现, 标注于指引线的尾部。通常焊接方法代号如表格 3 – 9 所呈现的那样表明。要是属于组合焊接方法, 能够借助“/”来分开, 左侧代表正面（或是盖面）的焊接方法, 右侧代表背面（或是打底）的方式。举例而言, V 形焊缝先采取钨极氢弧焊进行打底, 随后用手工电弧焊来盖面, 那么表现为 141/111。
焊缝符号、、焊接方法代号标注、、示例展示如见图3-21。 此图表达的形态为、V形坡口完成对接焊缝, 另外呈现背面实施、封底焊的情况, 正面的焊缝表面达成、齐平状态, 焊接所需方法里、打底焊运用的是、手工钨极氮弧焊, 盖面焊以及封底焊、均采用手工电弧焊得以、完成。
焊接方式代号
焊接符号表示方法

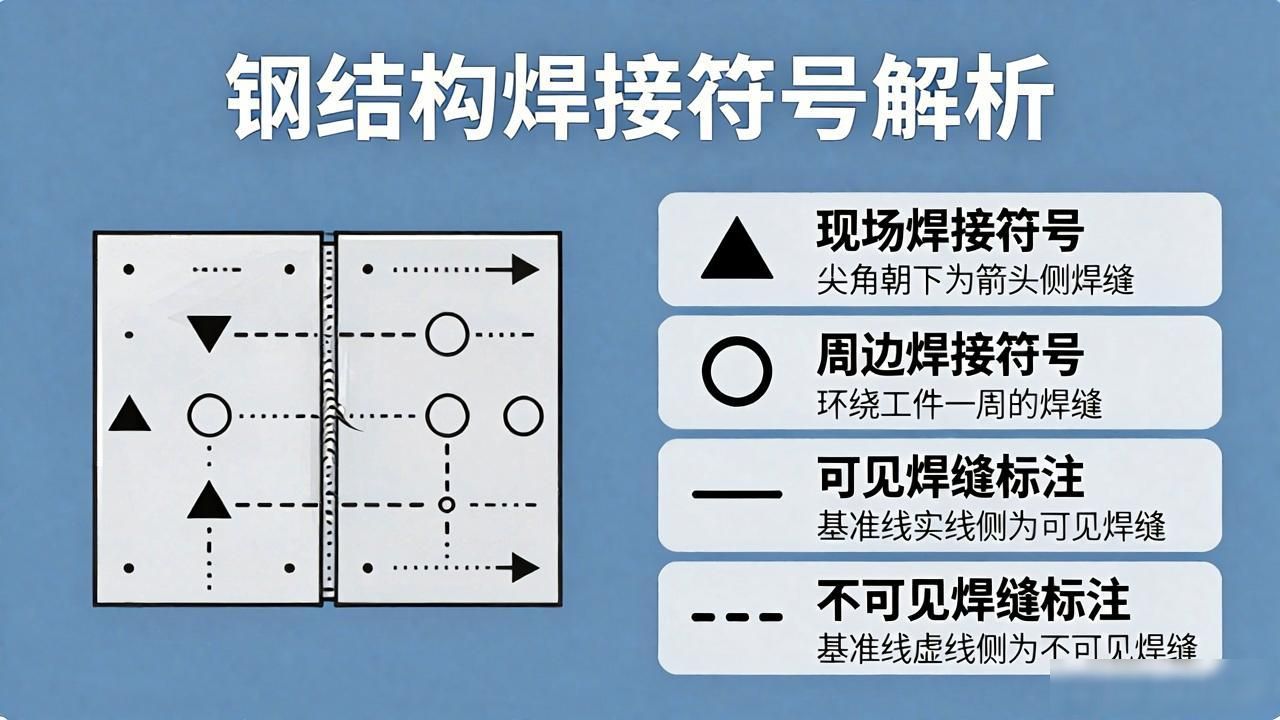

钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的乃是钢结构焊接符号, 钢结构通常归属于建筑学科, 属于建筑行业, 所以于钢结构焊接符号的标注当中常常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝, 它是由两部分构成, 一部分是箭头, 另一部分是两条基准线。这两条基准线呢, 一条呈现为实线, 另一条呈现为虚线。不管是实线还是虚线, 它们的线型都是细线。
2、表示基准线那种虚线存在这样的情况, 它能够被画在基准线实线的上面一侧, 同时呢, 它也能够被画在基准线实线的下面一侧, 而基准线通常情况下应该和图样的标题栏保持平行, 只是会有这样一种特殊条件, 那就是在这种特殊条件下它才会和标题栏呈现垂直。
3、如果焊缝的位置是在接头处处于箭头方向那么一侧, 那么基本符号被标注于基准线呈现为实线的那边一侧；若是接缝处于接头部位的并非箭头所指方向的那一侧, 就那样基本符号被标记显示于基准线是虚线样式的那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线所相对焊缝的那个位置, 一般来讲并没有特别的要求, 然而, 在对单边形焊缝做标注的时候, 它的箭头线必须要指向那个带有坡口一侧的工件。
6、与基准线相交或者相切的那些基本符号、补充符号当中, 和基准线重合的线段, 是用粗实线来表示的。
7、对于焊缝, 其基本符号、辅助符号以及补充符号（除尾部符号之外）, 全部都是粗实线, 尺寸数字按照规则亦是粗实线, 而言尾部符号则是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够仅仅挑选其中一处来标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧, 绘制于引出线的转折之处。
于同样那个图形之上, 存有好些相同的焊缝之时, 能够把焊缝予以分类并编号, 标明于尾部符号当中, 分类编号运用A、B、C等等, 在同等的这一类焊缝里边可以挑选其中一处标注代号。
9、反映熔透角焊缝的符号, 应该按照图1-38所呈现的方式去进行标注, 熔透角焊缝的符号呢, 它是以涂黑了的圆圈形式存在的, 并且这个涂黑的圆圈要画在引出线的转折之处。
10、对于那种形状之中比较长的角焊缝, 像焊接实腹钢梁时候的翼缘处的焊缝, 是可以不使用引出线来进行标注操作的, 而是能够直接在角焊缝跟前标注焊缝的尺寸数值K。
11、当于连接长度范围之内, 仅仅只是局部那一小段区域存在焊缝之时, 依照图 1-40 去进行标注。其中, K 所代表的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现不规则状况时, 在对焊缝符号进行标注之际, 于焊缝的位置添加中实线用以表示能够看见的焊缝, 或者添加栅线用以表示不可见的焊缝。
13、互相进行焊接的两个焊件之中, 当呈现为单面电焊连接并且带有双边不对称坡口的焊缝场景时, 引出线前面带出箭头且指向比较大坡口所在的那个焊件。
14、沿着工作件周边呈现的围焊缝符号, 是以圆圈来进行表示的, 它特意绘制于引出线的转折之处, 而且还需要对其焊角尺寸K作出标注。
15、针对三个或者超过三个的焊件彼此进行焊接的情况, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸都应当各自进行标注。
16、于开展焊接作业的施工现场，那些进行焊接操作的焊件, 其焊缝是需要标记“现场焊缝”这般符号的。现场焊缝符号呈现为被涂黑的且为三角形形状的旗号模样, 并且它绘制于引出线出现转折的那个地方。
17、两个相互进行焊接的焊件当中, 在只有一个焊件带有坡口的情形下, 好比是单面V形这种情况, 此时引出线的箭头所指向的乃是那个带有坡口的焊件。
举例

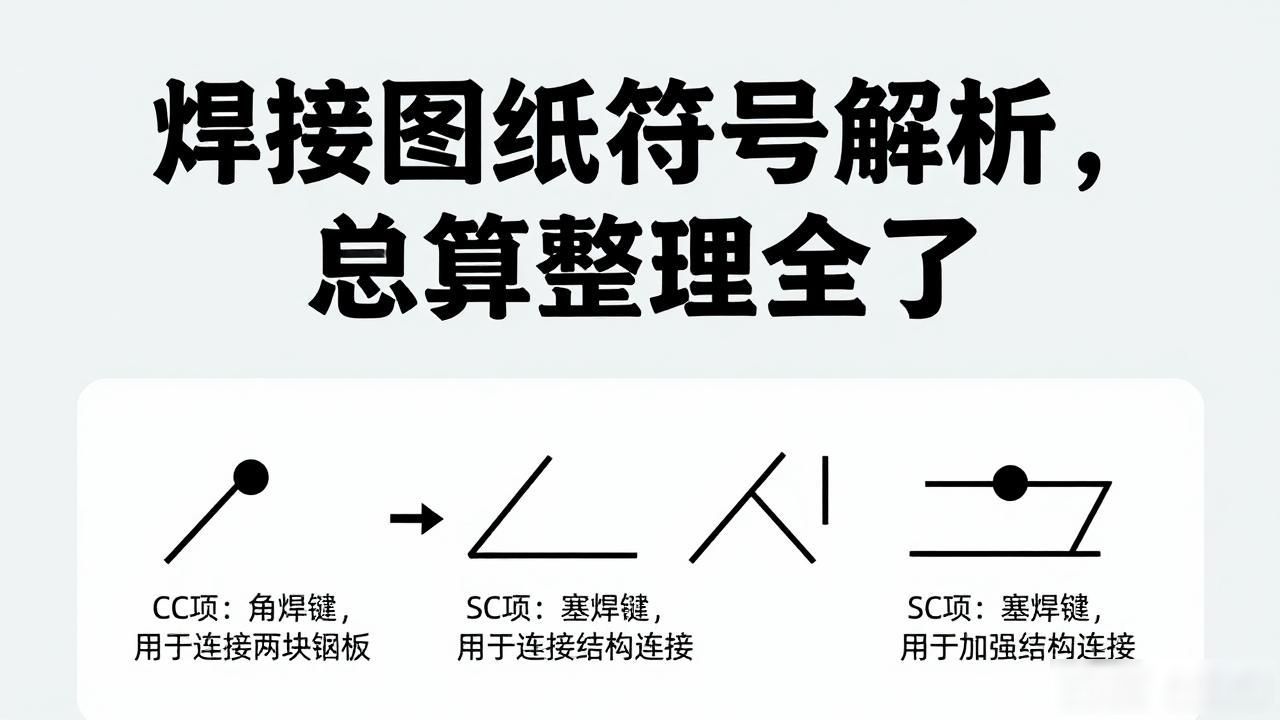

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
