干货分享：焊接常见坡口形式和尺寸

#焊接#

用于焊接的坡口，是那种针对事先有待焊接的构件接头部分，或者是其端面位置，所进行的预先的机加工样式。它的主要目的在于确保接头焊接的质量。

常见坡口形式：

适用于薄板焊接的I形坡口，是最为简单的坡口形式嗷，它没有坡口角度以及间隙，直接进行焊接就行呐。

那种被称作V形坡口的形式，是适合用于中厚板焊接的，其坡口角度通常是在60°至75°这个范围，并且它适用于对接焊缝这种情况。

有这样一种坡口，叫做U形坡口，它适合用于厚板的焊接工作，其坡口是比较深的，能够容纳数量更多的焊料，并且它适用于全位置的焊接。

一种被称作X形坡口的东西，适合用于厚板的焊接工作之中，它能够起到增加焊缝熔深的作用，还可以减少焊接过程中所产生的变形情况，这种坡口常常被应用于重要结构的焊接作业里面。

薄板以及中等厚度板材的焊接适用 Y 形坡口，Y 形坡口的坡口角度比较小，且焊接质量相对较好。

就K形坡口哟：它是合适了用于厚板那种焊接的，能够去减少焊接变形这个情况以及应力集中现象，进而提高焊接质量。

适用于薄板以及中等厚度板材焊接的J形坡口，其坡口角度较小，在焊接之时不容易产生裂纹。

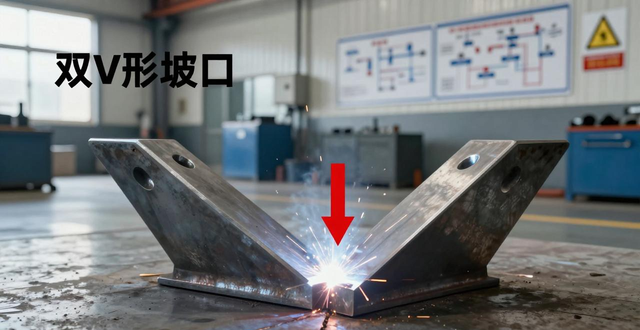

这种被称作双 V 形坡口的形式，它适用于对接焊缝，能够起到增加熔深的作用，同时还能增加熔宽，进而适用于厚板焊接。

双U形坡口，它适用于厚板焊接，能够容纳更多的焊料，还可减少焊接变形以及应力集中。

坡口尺寸的关键参数：

坡口面：待焊件上的坡口表面叫坡口面。

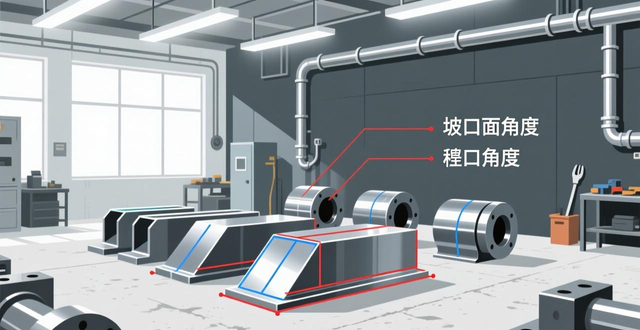

用于加工的坡口，其端面跟坡口面二者之间所形成的夹角，被称作坡口面角度，而两个坡口面相互之间的夹角，则被叫做坡口角度。

所谓根部间隙，是指焊前于接头根部之间所预留的间隙，此间隙被称作根部间隙，它的作用是在进行打底焊的时候能够保障根部焊透，而根部间隙又被叫做装配间隙。

钝边，是焊接时开出坡口的情况之下，沿着焊件接头坡口根部的端面直边部分所称作的钝边，钝边具有着防止根部烧穿这样的作用。

根部半径，指在J形坡口底部且U形坡口底部所存在的圆角半径称作根部半径，其具备的作用是促使坡口根部的空间得以增大，进而达成能够将根部焊透的目的。
