很多绘制方法存在于这个钣金件之中，为了能够多讲解几个命令，会按照下面的步骤去进行讲解。

1.【新建】文件，进入零件建模环境：

调出【钣金选项卡】：鼠标在选项卡上右击，选择钣金选项卡。

创建【基体法兰】，于【钣金选项卡】下去进行选择，选择【基体法兰/薄片】。

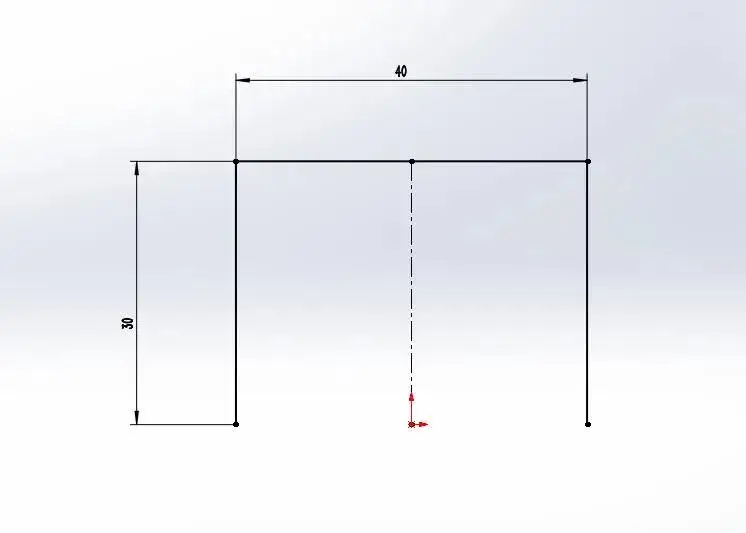

该提示要求选择一份基准层面来绘制处于特征状态的图形，选取【前视基准面】，进而进入【草绘】的界面之中，绘制如同给出图示的一份草图：

之后退出草图，系统会依照截面轮廓自动去创建【基体法兰】，参数能够按照需求加以选择。

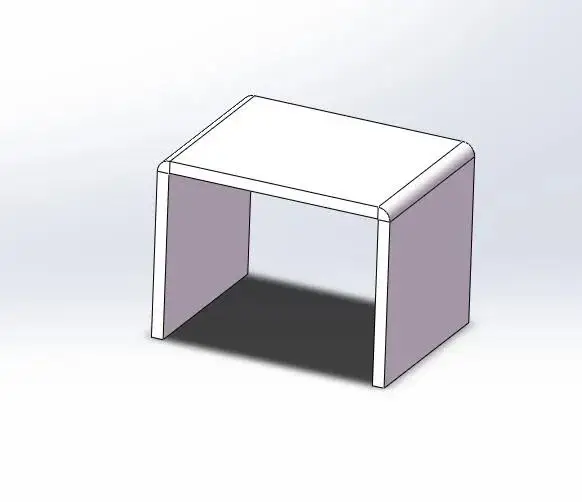

完成钣金壁的创建如图：

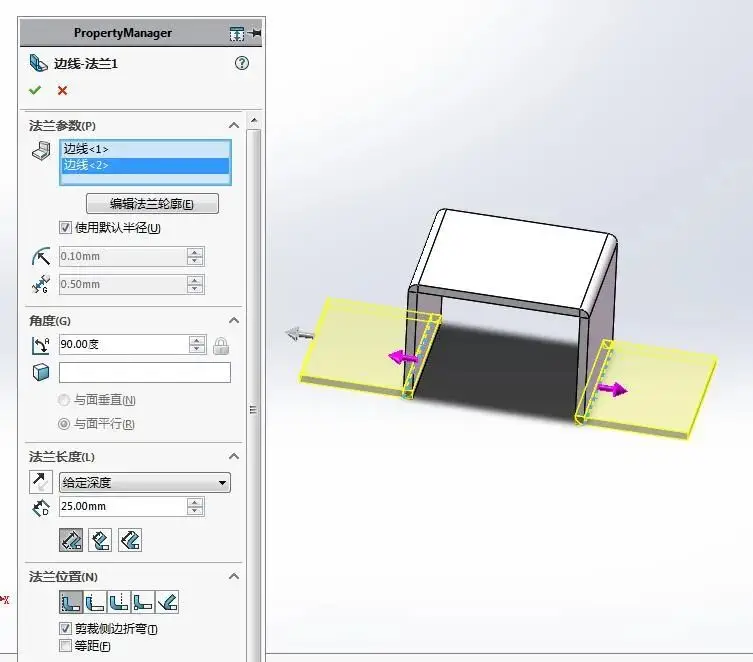

3. 进行其他法兰的创建：在此情况下是以【边线法兰】作为示例，于【钣金选项卡】里边挑选【边线法兰】，如同图示那样去选择所需的各个参数，最终点击【√】。

4.新增立体标识特性：挑选【金属薄板选项页面】里的【拉伸消除】指令，依照系统给出的提示选取如同所展示的基准平面开展拉伸排除。

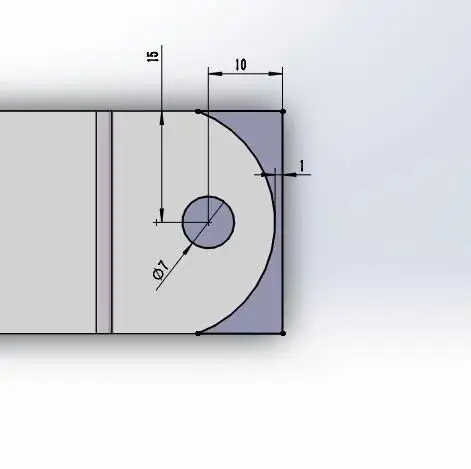

选择基准面后进入【草图】界面，绘制如图所示草图：

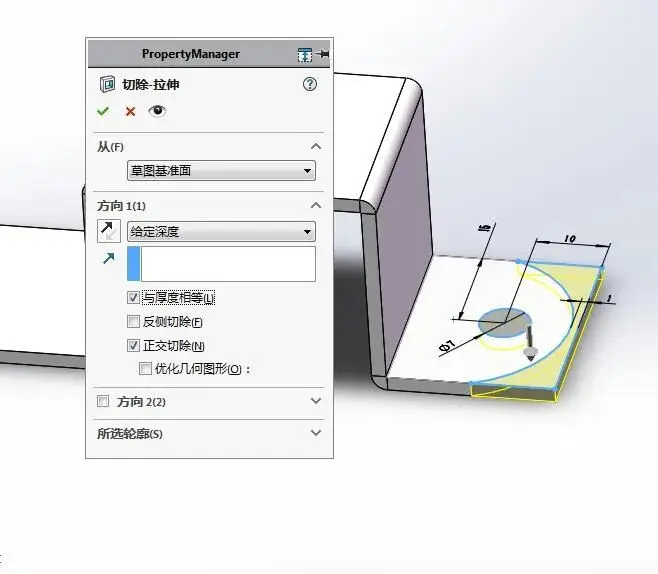

从【草图】退出之后，会自动进入【拉伸切除】的界面，然后单击【√】，从而完成切除。

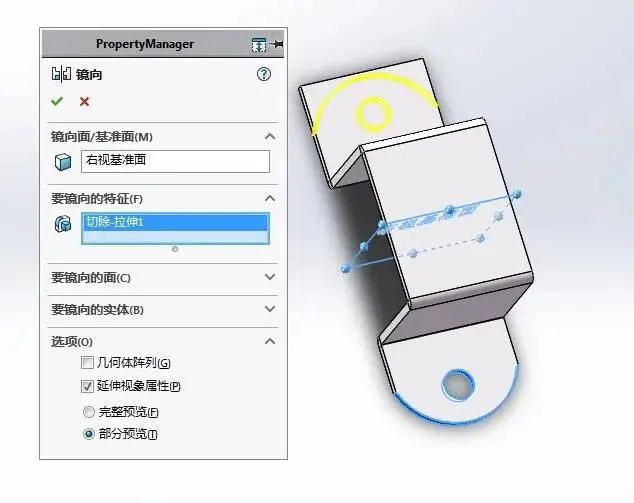

针对【特征】范畴当中的【镜像】予以挑选，如同已清楚显示景象那样对参数进行选配，随后点击【√】达成。

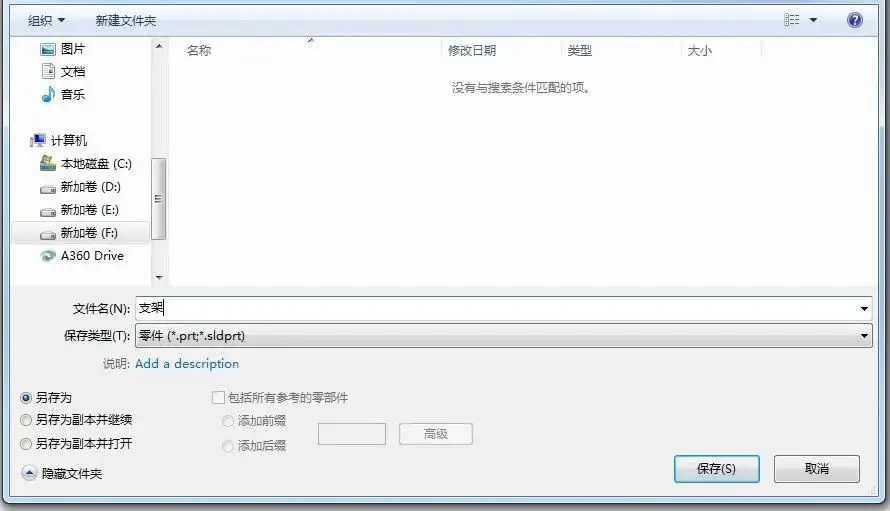

到此整个实体模型已创建完成，将其保存。

5.创建钣金工程图：

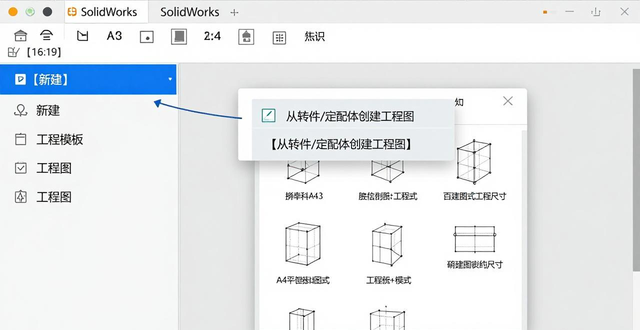

点击【新建】，再点击【从零件/装配体创建工程图】，挑选适宜的模板。

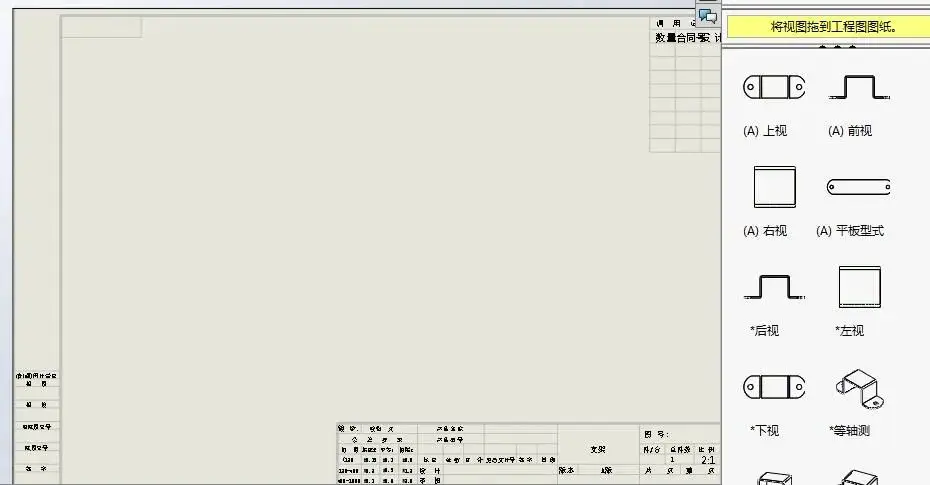

选择合适的视图，将其拖动到工程图纸中：

完成后如图：

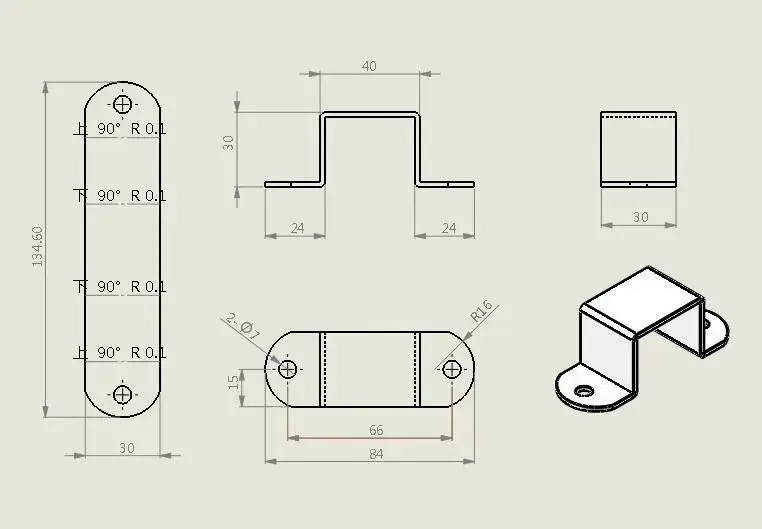

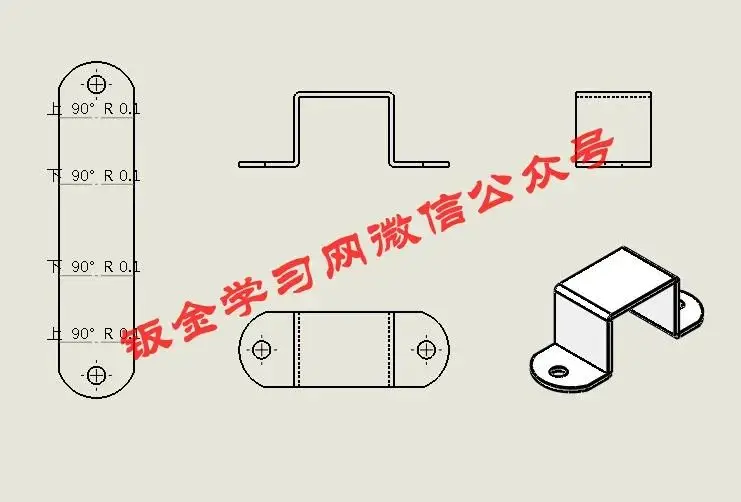

标注完成后最终钣金工程图如图所示：

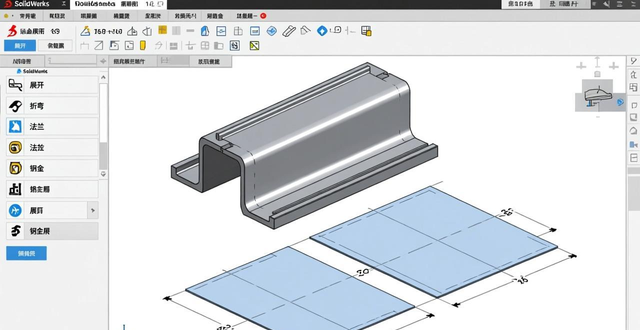

绘制好工程图出CAD展开

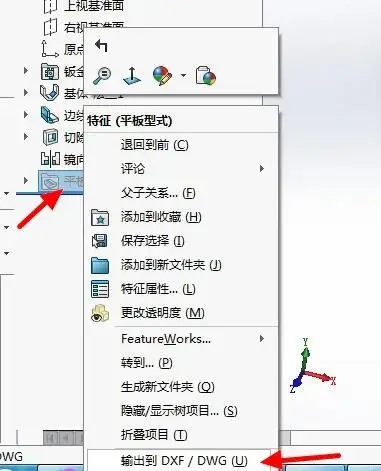

右击平板型式，选择输出到DXF/DWG

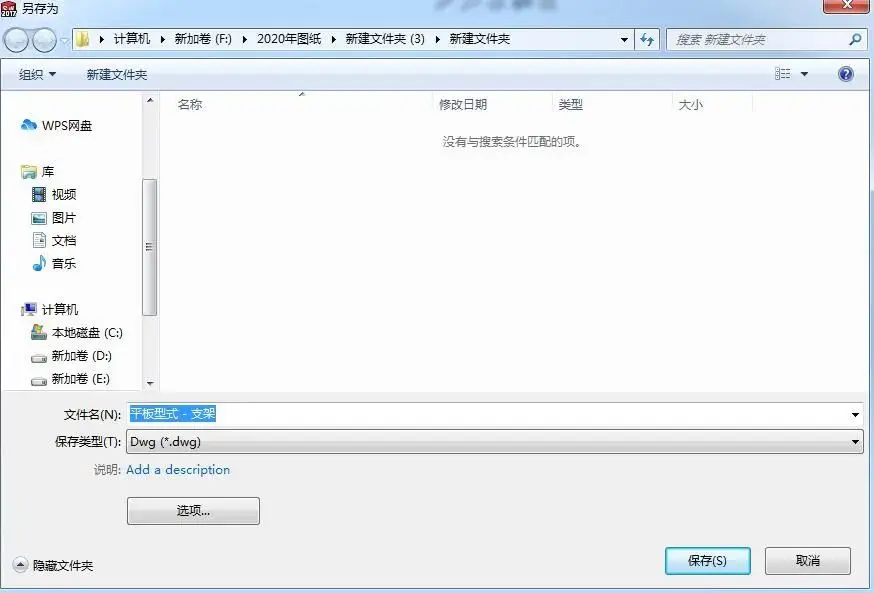

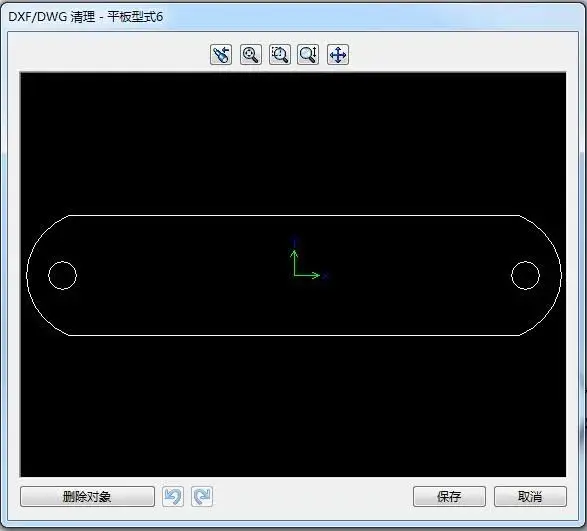

点击保存

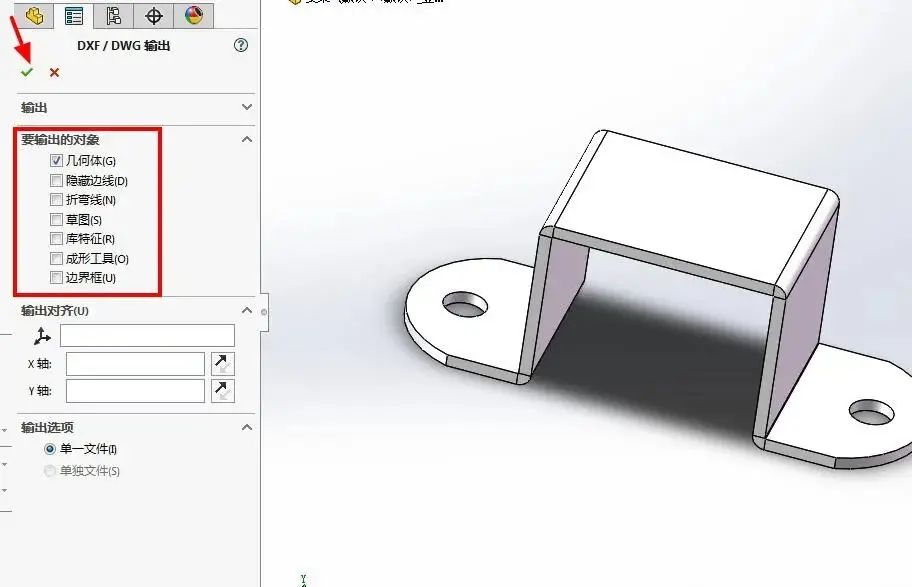

红色框内可以根据需要选择，点击确定

生成CAD展开
