重量轻、强度高再加成本又低的钣金件, 在汽车、家电以及设备外壳等多领域有着相当广泛的应用。然而一旦设计当中要是忽视了工艺特性这点, 那就很容易造成一种状况的出现, 即为好比折弯开裂、装配困难或者成本上升这样的情况。本文是从设计原则、材料选择、结构规范以及工艺适配这四个方面, 系统地去对在钣金结构设计之时的关键要点进行梳理, 目的是能够起到帮助作用, 以此助益去提升可制造性和产品可靠性。
一、设计的核心原则是要兼顾性能与工艺, 钣金件要满足强度与刚度要求, 还得避免过度设计, 比如说设备外壳能通过增设加强筋来提升刚度, 而不是单纯地增加板厚, 实践证明, 2mm钢板加筋结构跟4mm无筋结构相比, 成本降低了30%, 重量减轻了40%, 同时要确保折弯、冲孔等工艺的可行性, 防止出现封闭结构等不可加工设计, 兼顾装配与维修的结构设计得预留装配空间, 像螺丝孔周围至少得保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。易损的部件, 像是面板、接口板这类, 适宜采用能够拆卸的结构设置, 以此来防止因焊接固定导致整体进行更换的情况发生。在兼顾批量以及成本这双方面的考量下, 当进行批量生产之际, 应当尽可能地去整合零件部分, 同时减少焊接的工序过程；还得将非标结构尺寸予以统一, 比如说把所有功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm出现混合使用的现象, 进而降低模具更换的频率, 使得生产效率能够得到提升。二, 关于材料的选择, 常用的材料有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 在进行材料选择时, 需要把使用环境以及工艺需求结合起来:

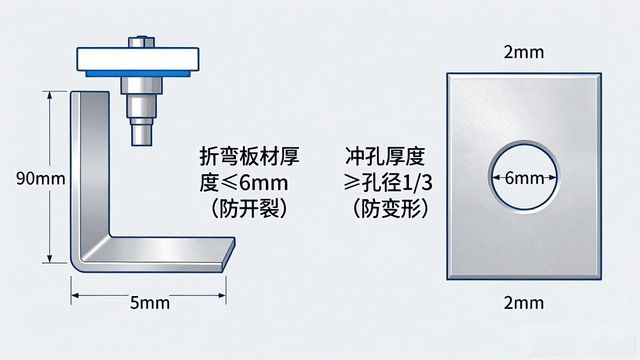

需留意,用于折弯的构件其板材的厚度通常不会超过6mm, 旨在防止出现开裂现象；而进行冲孔操作的构件, 其厚度应当不少于孔径的1/3（就如φ6mm的孔所对应的板材厚度要≥2mm）, 以此避开孔壁发生变形。
三、1. 存在着一种常见的结构设计规范, 其分别涵盖了折弯结构, 2.具有表现为冲孔结构的部分, 3.包含进行加强筋设计的方面, 4.涉及焊接结构该内容, 5.还有呈现为翻边结构这一类型。
汇总上述情况, 可知钣金结构设计的关键之处在于使得设计能够实际落地, 也就是在保障满足性能的情形下, 全面考量工艺方面的可行性以及成本的控制情况。只有掌握材料的特性, 熟知结构规范以及工艺匹配的关键要点, 才能够达成良好制造、好用且价格便宜的高效设计目标。
