钣金展开放样的一般步骤是什么

钣金展开放样的一般步骤是什么

摘要

钣金展开放样, 是将三维的钣金零件, 进行“摊平”操作, 使其成为二维平面图形的过程, 这一过程直接关乎零件加工精度以及生产效率, 不管是采取手工放样方式, 还是运用软件放样方式, 其核心步骤都必然离不开识图分析、尺寸处理、方法选择、绘图制作、样板检验这五大环节。新手常常会踩到的坑, 例如忽略中性层、还有漏看工艺要求等情况, 实际上都能够借助规范步骤予以避免。今天就采用“手把手教学”的形式, 把每个步骤拆散分开讲解, 带领大家从“看懂图纸”开始, 直至“做出能够使用的样板”, 看完之后就能动手练习。

一、第一步：把图纸“吃透”——识图分析是基础

才开始学习放样那会儿, 我曾带过一名徒弟, 他一拿到图纸就匆忙着急去画展开图, 最终零件弯制出来呈现出歪歪扭扭的样子, 后来经过查看才发觉他甚至连图纸上面的“折弯方向”都搞错看错。所以, 识别图纸并进行分析乃是所有步骤的“地基”, 要是这地基不稳固, 那后续的一切就全都白费。

具体要怎么“吃透”图纸？分三步：

1. 先看“零件长什么样”——明确三维形状

第一步拿到图纸, 不要着急去计算尺寸, 而是要先弄明白零件究竟是属于“直筒”类型, 还是“弯头”类型, 亦或是“锥形”类型, 又或者是“复杂组合件”类型。举例来说, 像那种常见的“直角弯头”, 其本质是两个圆筒呈现垂直相交的状态；而“天圆地方”呢, 则是一种在上面部分为圆形, 在下面部分为方形的过渡性质的零件。针对这种情况, 可以对照着图纸绘制一份简要的立体草图, 或者去寻找一个与之相似的实物进行比划查看, 从而在心里构建起一个关于“零件长什么样”的清晰概念, 只有这样, 后续展开相关工作时才不会产生偏差, 不会偏离正确方向。

2. 再抠“关键尺寸”——别漏了工艺要求

图纸之上的尺寸被划分成了两种类别, 一种是外形尺寸, 像总长、总宽以及高度等, 另一种是工艺尺寸, 例如折弯半径、坡口角度还有拼接缝位置等。新手最先极易予以忽略的便是工艺尺寸, 就像折弯半径R, 要是图纸标记了R5, 在展开的时候就不得不考量这个半径对于长度所产生的影响, 不然当样板制作完成之后, 折弯过后的尺寸必然会相差一截。

再者, 需留意“基准面”, 图纸之上通常会标明哪个面是“基准”, 所有的尺寸皆从这个面起始计算, 譬如“以底面作为基准, 高度为100mm”, 千万不要将基准面弄错, 否则整个零件的位置都会出现偏差。

3. 最后想“怎么加工”——提前预判难点

像比如说, 零件之上存在着“异形孔”跟“复杂折弯”；又或者材料属于“厚板”（好比是6mm以上那般）, 这些情形均会对放样方法产生影响。举个实际的例子哦, 若为薄板（1mm以下）, 在进行手工放样之际, 产生的误差兴许不会太大；然而要是厚板的话, 中性层计算就绝对得以精准无误才行, 要不然的话, 展开长度一旦差了1mm, 折弯之后很有可能就没法装配上了。

二、第二步骤, 要将“三维尺寸”转化成为“二维尺寸”, 而尺寸处理属于核心部分。

图纸之上所呈现的尺寸乃是三维性质的, 然而展开放样之时需要将其转变成二维所具有的平面尺寸, 于此最为关键的要点存在于“中性层计算”以及“尺寸补偿”方面, 而恰恰这也是新手极易陷入头疼状况的所在部位。

1. 什么是“中性层”？——折弯时“不变形”的那一层

当进行钣金折弯操作时, 存在这样的情况, 板材的内侧会出现被压缩的状况, 板材的外侧会出现被拉伸的状况, 并且中间会存在有一层, 这层呈现出既不被压缩也不被拉伸的态势, 而这一层就被称作是“中性层”。展开长度实际上就是中性层的长度, 并不是指板材的“外皮长度”, 同样也不是指板材的“内皮长度”。

就比如说, 有一块厚度为1mm的钢板, 其折弯半径是R1, 折弯角度为90（也就是π/2弧度）, 那么中性层半径r等于R加上0.5t（这里的t指的是板厚, 0.5t是经验系数，不同的材料、不同的厚度系数可能有所不同, 像厚板可能取0.4t）。中性层弧长等于π乘以r乘以（折弯角度除以180）, 也就等于3.14乘以(1 + 0.5×1)乘以(90÷180), 即3.14×1.5×0.5 , 结果约等于2.355mm, 把两个直边长度加上后, 这就是总展开长度了。

2. 尺寸补偿：别忽略“板厚”和“坡口”

要是零件存在焊接需求, 那么坡口尺寸是需要计算到展开图当中的。就好比诸如“V型坡口”这般, 板的厚度为10mm, 坡口所形成的角度是30, 如此一来在进行展开操作的时候, 就必须要额外留出“坡口深度”这些所示尺寸, 不然在焊接完成之后, 零件的长度将会出现缩短的情况。

此外, 对于比如说通风管道这类属于“咬口连接”的零件而言, 在展开的时候还得留出咬口的余量, 通常每边预留5至10mm 的范围, 而具体数值要依据咬口形式来确定, 像是单咬口、联合角咬口等等情况。要是这些所谓看似不太重要的“小细节”被遗漏了, 那制作制作出来的样板必定也就报废了。

三、第三步：选对方法事半功倍——放样方法怎么挑？

展开放样方法包含多种分类, 其中有手工放样, 还有CAD放样, 另外还有专业软件放样, 不存在那种所谓是“最好”的方法, 有的只是“最适合”的方法。

1. 手工放样：适合简单零件，练手必备

手工放样作为最为传统的那种方法，是借助直尺、圆规以及量角器于样板纸上进行绘制的, 其具备的优点是成本较低且灵活性良好, 然而缺点则是效率低下并且误差较大（特别是针对复杂零件而言）, 它适宜新手用于练习操作, 或者是针对小批量、具有简单形状的零件（诸如直角弯头、等径三通之类）。

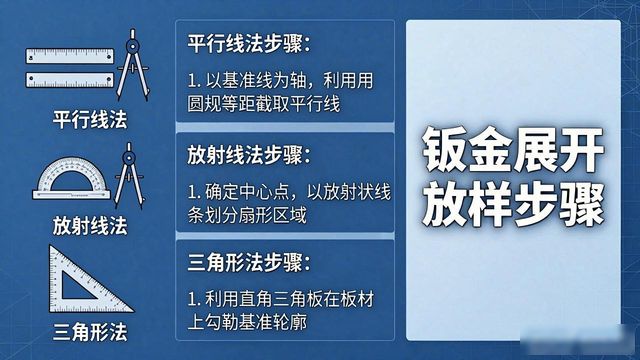

手工放样常用“平行线法”“放射线法”“三角形法”：

适合圆柱、棱柱类零件（像直圆筒这类）的平行线法, 其原理是, 先将零件表面划分成诸多平行排列的素线, 接着, 把这些素线朝着平面进行“平移”操作, 从而达成相应效果。

把适合圆锥、棱锥类机件（像漏斗这类）的放射线法, 其原理是从尖顶起始绘制放射线, 将圆锥表面划分成三角形, 而后展开, 这样表述一下。

三角形法, 适用于复杂曲面, 像天圆地方这种, 将曲面划分成多个小三角形, 逐个进行展开, 之后再拼接。

2. CAD放样：效率比手工高，适合中等复杂度零件

使用、等软件进行放样, 相较于手工操作要快出许多, 不单如此, 还能够直接对尺寸予以标注、对误差加以检查。其步骤与手工操作相类似, 只是将“手画”转变为“鼠标画”。举例来说, 绘制直角弯头展开图时, 先运用CAD绘制好主视图、侧视图, 接着借助“延伸”“修剪”命令来绘制展开线, 最终标注尺寸, 打印出来后便可当作样板。

3. 专业软件放样：复杂零件首选，精度高

像UG的钣金模块, 以及专门的例如诸如之类的钣金软件, 能够直接输入零件三维模型, 接着一键生成展开图, 并且还能够自动计算中性层以及补偿尺寸, 甚至导出数控切割代码。它适合大批量的复杂零件, 像比如汽车覆盖件还有大型设备外壳, 然而需要学习软件操作, 新手或许可能要花费一些时间来上手。

四、第四步：画出“能直接用”的展开图——绘图制作要细致

无论采用哪一种方式, 最终都需要绘制出可展开的图形, 这儿存在着几个关键点, 这些关键点决定了样板是否能够被使用:

1. 线条要清晰：实线、虚线、尺寸线别画混

展开图之上, 零件的轮廓线采用粗实线, 折弯线以及接缝线运用细实线, 隐藏的那些线条使用虚线, 尺寸线务必标注清楚（涵盖总长、总宽、关键弧度半径等等）。举例而言, 绘制圆筒展开图之时, 需要标注“展开长度”（也就是中性层周长）以及“高度”, 并且还要在接缝之处标注“搭接量”（一般为5 – 10mm, 以便于焊接或者咬口）。

2. 留足“加工余量”：别让样板“刚刚好”

展开图的边缘部位, 是需要预留出“切割余量”的, 像激光切割这种方式, 要留出0.5mm, 若采用等离子切割, 则需留出1mm 的“切割余量”, 折弯的地方同样要留出“折弯余量”, 此余量是依据折弯模具来进行调整的, 一般情况下, 会是1 – 2mm 的范围, 我曾经发现有其他人绘制展开图时, 是按照刚好卡着尺寸去画的, 结果在进行切割操作时，多切了0.3mm, 进而导致整个零件的长度变短了, 以至于只能将其报废处理, 是这样的情况没错吧。

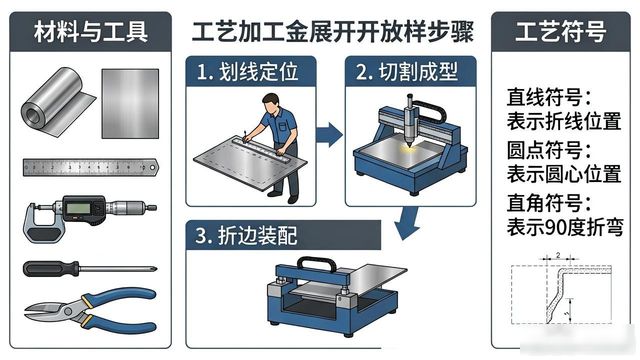

3. 标记“工艺符号”：告诉加工师傅“怎么干”

于展开图之上, 标注“折弯方向”, 此“折弯方向”需以箭头示意, 标注“折弯顺序”, 此“折弯顺序”像为1、2、3…这般, 标注“焊接位置”, 此“焊接位置”要以焊接符号表示, 如此一来, 加工师傅看一眼便会明白, 无需反复询问, 效率可提高许多。

五、第五步：样板做好别急着用——检验修正不能少

样板绘制完毕, 将其剪裁取下（或者借由数控切割使其呈现）, 不要匆忙直接应用于板材之上, 首先要开展“三步检验”:

1. 尺寸复核：拿尺子量一遍关键尺寸

将卷尺、卡尺用于量取展开图的总长，量取展开图的总宽, 量取展开图的弧度半径, 之后与图纸进行对比, 其中误差不得超过0.5mm（针对精密零件）或1mm（针对普通零件）。举例来说, 对于直角弯头的展开图, 要量一下其“端口直径”, 还要量一下其“中心距”, 要是二者差值过大, 那么折弯之后肯定无法对上接口。

2. 试弯/试拼：用废料“打样”

寻找一块与零件具有相同厚度的废料, 依照样板剪下, 进行试折弯或者试拼接。比如说折弯成90度, 查看角度是否准确, 直边长度是否足够；对于拼接的零件, 将样板拼合起来, 查看接缝是否严密, 有无缝隙。在试弯的时候倘若发现问题, 即刻修改样板, 此做法比直接借助板材加工导致报废要好。

3. 标注存档：下次用不用再画一遍

检查不存在问题的样板, 使用记号笔写明“零件名称、图号、材料厚度、加工日期”, 随后进行存档。下次再度制作同一类型的零件, 直接取出使用, 无需再次进行放样, 节省时间。

最后说几句

钣金展开放样看似繁杂, 实际是“从三维化为二维”之事, 只要将步骤“识别图形部分、计算相关尺寸、挑选合适方法、绘制对应图纸、检验所作样板”都做到位, 新手也能够渐渐熟练上手。起始练习时期, 不必害怕疏忽产生错误, 多去绘制一些简易部件（像直角弯头、小圆筒一类）, 知晓中性层计算以及手工放样方式, 而后逐步试着进行软件放样操作。牢记: 放样的关键要点是“精确无误”, 每一个环节多花费10分钟予以查验, 后续加工便可少耗费1小时。

注意, 文中所提到的中性层系数。再注意一下, 文中所说的余量尺寸。这些都属于常规经验数值。具体情况呢, 需要依据材料来进行调整。还得依据设备来进行调整。也要依据工艺要求来进行调整。最终是以实际生产的数据作为标准的。
