金林板金展开软件是因为现代制造业对于钣金加工有所需求才被开发出来的, 它专门用来处理企业制造各类钣金构件时的展开图放样以及下料相关问题, 软件之中存有各类钣金构件的立体图、构件图还有展开图样例, 用户只要输入必需的数据, 软件就能自动生成想要的构件图与展开图, 并且进行尺寸标注, 最终依照标准图纸格式予以打印输出。
金林钣金展开软件特点：
一、金林钣金展开软件, 其体积不大不小, 不需要依赖于其他画图软件来进行挂靠, 能够独立开展操作使用, 能够自动生成零件图, 也能够自动生成展开图, 并且会自动标注各种与之相关的尺寸, 有各种不同的图号可以用来画图, 能够直接进行输出打印, 还能够保存图形, 采用另外一种方式来实行打印。
二、金林钣金展开软件有着简单而且实用的软件界面, 选择构件界面存在立体图展示, 一看便能知晓构件的基本形状, 极其便利进行选择, 输入数据界面配备构件视图、说明以及实例参数, 就算是压根没接触过的人也能够看懂并正确操作, 绘图界面起初是构件的三视图, 利于查验构件是否契合要求, 点击展开图按钮就能打开展开图, 图形、文字可以放大缩小, 各个图形之间能够任意转换等, 用起来顺心应手。
三、画展开图是可以被调用的, 在展开图的界面当中, 软件的 2004 ～ 2007 版本能够被直接打开, 可以在这个软件上面画出对应的展开图, 在 CAD 上是能够进行二次绘图的, 数控切割机下料也能通过 CAD 输出从而完成, 钣金下料的自动化操作就这样达成了。
四、该软件名为金林钣金展开软件, 其钣金种类完备, 涵盖7类别的120余种常见钣金构件, 其中包含圆管、圆锥管类的弯头、三通以及各类相交构件, 另外还有矩形、方圆接头、球罐、螺旋等多种类型的钣金构件。部分构件存在多种变化形式, 比方说多节弯头能够输入任意节数与角度, 方圆接头能够任意偏心, 使用极为便利, 能够满足企业的各类构件需求。
五、展开图的数据存在长度标注、坐标标注这两种标注方式, 能够依据下料习惯、画图工具随意进行选择, 并且还能够对下料的准确度予以复核, 进而减少积累误差。
六、设置加折边功能, 以便于用户能够以咬边方式来加工金属构件, 在坐标标注展开图的状态之时, 点击“折边”按钮, 于弹出的窗口里面, 选择所要的功能键, 通常选第一个功能“与边线垂直增加宽度值”, 输入需要增加的折边宽度, 以及起始、结束坐标序号, 点击“确认”, 如此便能得到加折边后的展开图。

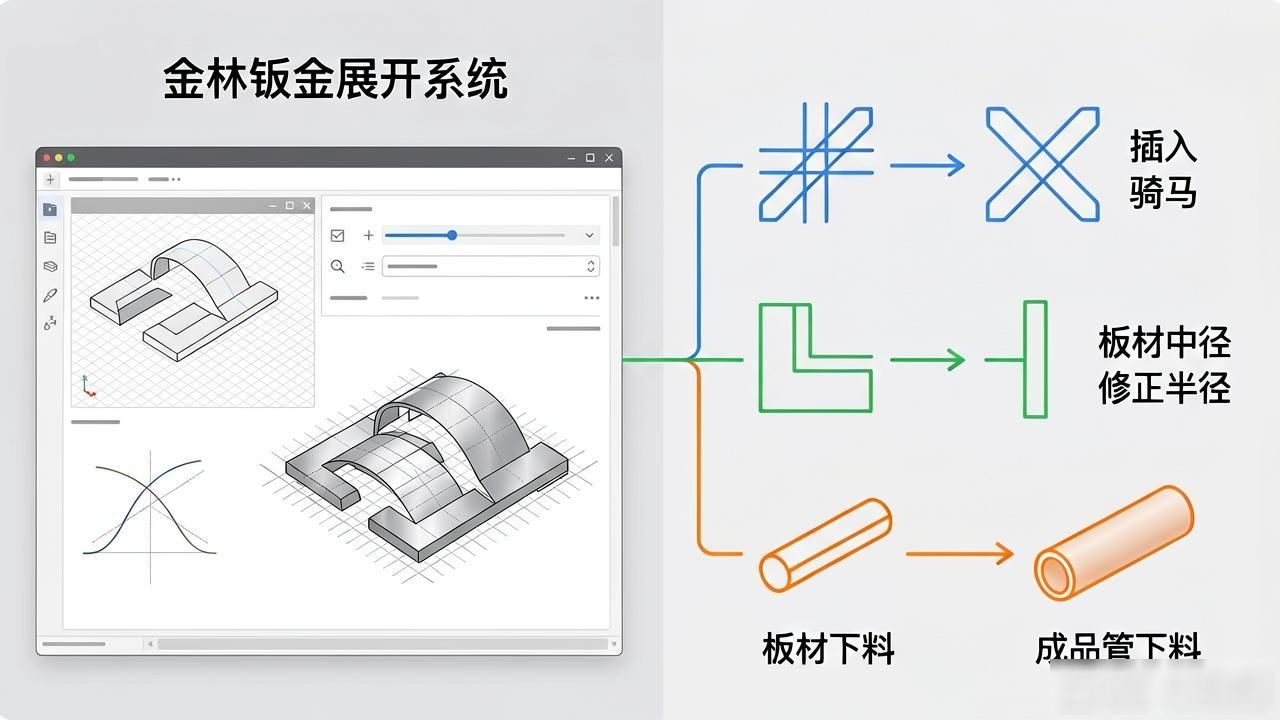

七、为便利各类用户的加工习惯, 特意增添若干选择功能, 供使用对应构件之人进行挑选。针对相交构件, 存在“插入”与“骑马”这两条相交方式供选择；对于对接构件, 有“板材中径”以及“修正半径”这两种计算方式可供选择, 如此能够减小对接焊缝的宽度, 进而提升构件的加工精度；针对圆管类构件, 有着“板材下料”和“成品管下料”这两种下料方式供选择, 以此方便用户开展相应的选择以及下料活动。
金林钣金展开软件适用范围
第一种方法是, 剪一个宽度为一百的料, 使用折弯机折这一道弯, 记住板厚, 通过加减系数得出结果, 试三次取当中的那个数就行, 这是最为简便的方法。
能够学习PROE, 会有CAXA软件, 在何处具备自动展开功能, 然而系数依旧得依靠先前尝试得出。
由公式可以计算，不过不好记，给大家列一个常用系数吧
板厚 系数 (毫米)
1，1.6-1.8。
1.5， 2.4-2.6。
2.0， 3.3-3.5。
2.5， 4.2-4.5
3.0， 5.0-5.3 。
(系数会随你折弯下摸所用的槽宽的大小变化)仅供参考。
公式的话L=pa/2*r+y*T比较准确。
用 三维软件构造，软件本身有展开的功能
展开尺寸-L;折弯角-β;厚度-T;半径-R
1。0°≤β≤90°
2.β=90°
L=A+B-0.429R-1.47T
3.90°≤β≤150°
L=A+B-2(R+T)tan
(180-β)/2
+(R=T/2)(180-β)∏/180
4.150°≤β≤180°
L=A+B
金林钣金展开软件更新日志：
1：全新界面，清爽，简单，高效
2：性能越来越好
