具金属薄板特性的部件, 凭借着重量较轻、具备较高强度以及成本较为低廉的特点, 而在汽车、家电以及设备外壳等诸多领域被广泛运用。然而, 要是在进行设计之时, 忽略了工艺所具有的特性, 那就容易致使出现折弯位置开裂、装配过程存在困难或者成本有所上升的状况。在这篇文章当中, 从设计所遵循的原则、材料的挑选、结构的规范以及工艺的适配这四个方面, 对钣金结构设计的关键要点予以系统地梳理, 以此来助力提升可制造的性能以及产品的可靠程度。
一、设计的核心原则要兼顾性能与工艺, 钣金件务必要满足强度与刚度要求, 得避免过度设计, 比如设备外壳能够通过增设加强筋来提升刚度, 而不是仅依赖单纯增加板厚, 实践证明, 2mm钢板有加强筋的结构比4mm没有加强筋的结构成本降低30%, 重量减轻40%, 同时要确保折弯、冲孔等工艺具备可行性, 防止出现封闭结构等不可加工的设计, 兼顾装配与维修的结构设计要预留装配空间, 像螺丝孔周围起码得保留15mm操作空间来适配扳手, 卡扣连接应该设置拆卸缺口。可拆卸结构才适宜易损部件（像是面板、接口板这类）采用, 防止因焊接固定致使整体更换。批量生产之时, 零件要尽可能整合, 焊接工序得减少, 兼顾批量与成本；非标结构尺寸要统一, 比如把所有功能孔都统一成φ5mm圆孔,防止φ5与φ5.5mm混合使用, 以此降低模具更换频率, 提高生产效率。二、材料选择, 常用材料含有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选材要依据使用环境与工艺需求相结合:

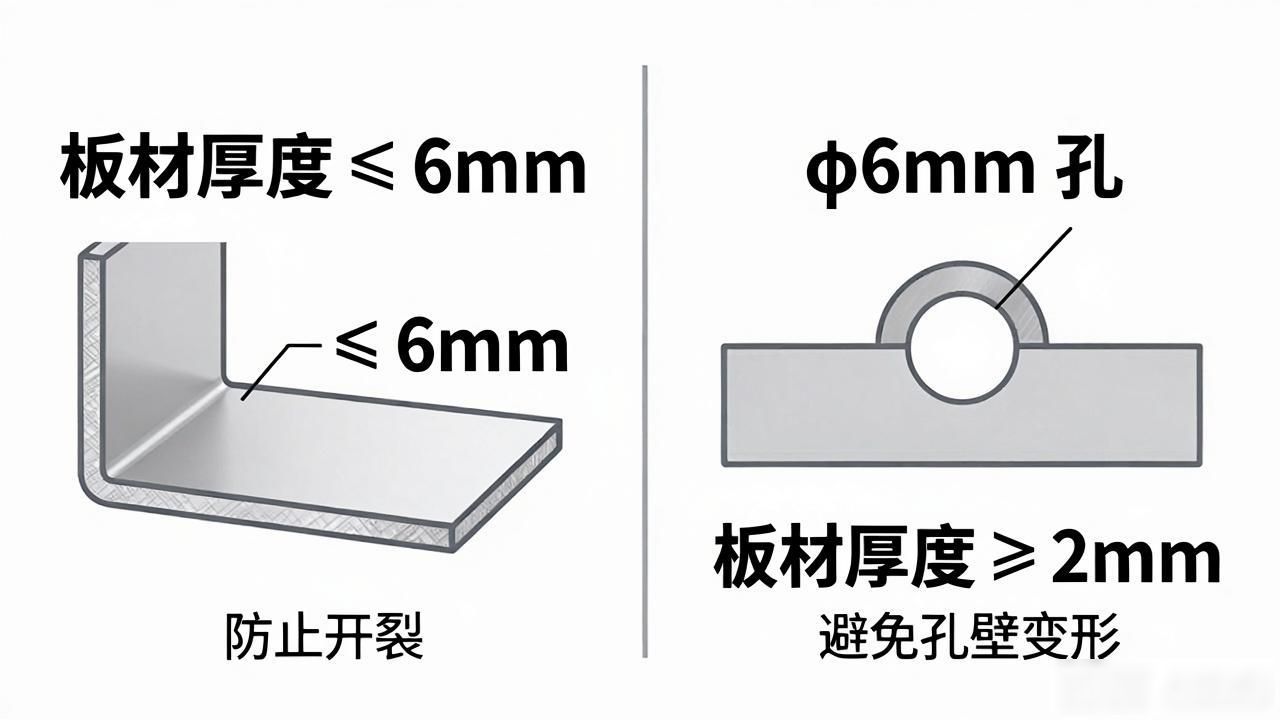

要留意, 对于折弯件而言, 其板材的厚度通常不会超过6mm, 目的在于防止出现开裂的情况, ；而冲孔件的厚度应当不少于孔径的1/3, 举例来说, 像φ6mm的孔所对应的板材厚度要≥2mm, 这样做是为了避免孔壁发生变形。
三、有常见的结构设计规范, 其一为折弯结构, 其二是冲孔结构, 其三是加强筋设计内容, 其四是焊接结构, 其五是翻边结构。
综上所述, 钣金结构设计的关键重点是“令设计可以切实达成”, 即在满足性能要求状况的时候, 全面充分地思考工艺可行程度以及成本把控情况。只有把握材料所具备的特性、结构规范以及工艺匹配的关键要点, 才能够达成“易于制造、便于使用、价格低廉”的高效设计目标。
