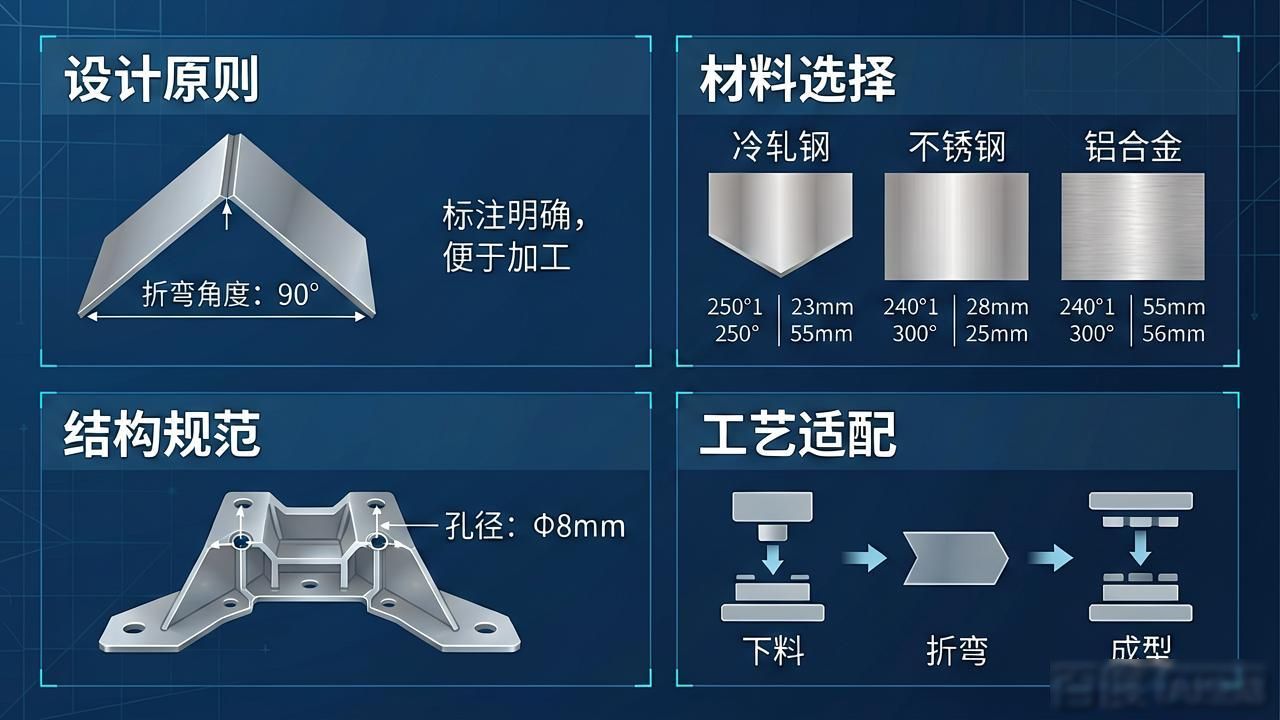

钣金件凭借重量轻, 强度高, 成本低的特性, 广泛应用于汽车, 家电以及设备外壳等领域。然而, 要是设计时忽略工艺特性, 就容易致使折弯开裂, 装配困难或者成本上升的状况出现。本文从设计原则方面, 材料选择方面, 结构规范方面以及工艺适配方面, 系统地梳理钣金结构设计的关键要点, 以此来协助提升可制造性以及产品可靠性。
一、核心设计原则体现在兼顾性能与工艺方面, 钣金件要满足强度与刚度要求, 以此来避免过度设计, 像设备外壳可借由增设加强筋提升刚度, 而不是只增加板厚, 实践证明, 2mm钢板加筋结构与4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时要保证折弯、冲孔等工艺具可行性, 防止出现封闭结构等不可加工设计, 兼顾装配与维修的结构设计得预留装配空间, 比如螺丝孔周围起码保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。易于损坏的部件, 像是面板、接口板这类, 适宜采用能够拆卸的结构, 防止因焊接使之固定而致使整体进行更换。要兼顾批量生产以及成本, 在批量生产的时候, 应当尽力整合零件,减少焊接的工序；统一非标准结构的尺寸, 比如把所有的功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 降低模具更换的频率, 提高生产的效率。二、材料的选择, 常用的材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用的环境以及工艺的需求:

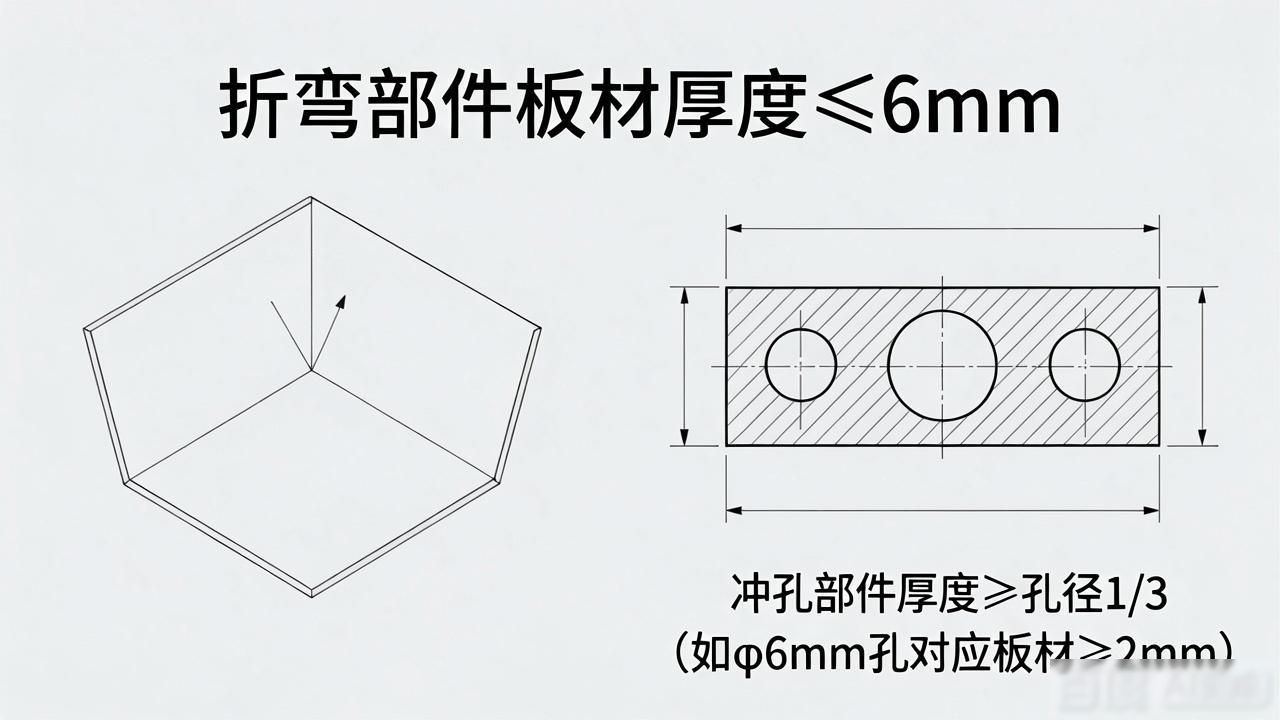

留意, 用于折弯的部件其板材的厚度通常不会超过6mm, 以此来防止产生开裂的状况；针对冲孔的部件, 其厚度应当不少于孔径的1/3（就好比φ6mm的孔所对应的板材厚度要≥2mm）, 从而避免孔壁出现变形的情况。
三、1. 结构设计规范里常见的, 一为折弯结构, 二是冲孔结构, 三乃加强筋设计, 四是焊接结构, 五是翻边结构。
综上所述, 钣金结构设计的关键之处在于“使得设计能够实际应用”, 即在达成性能要求的情形下, 全面考量工艺的可行性以及成本方面的控制。唯有熟悉材料的特性、结构的规范以及工艺匹配的关键要点, 才能够达成“易于制造、便于使用、价格低廉”的高效设计目的。
