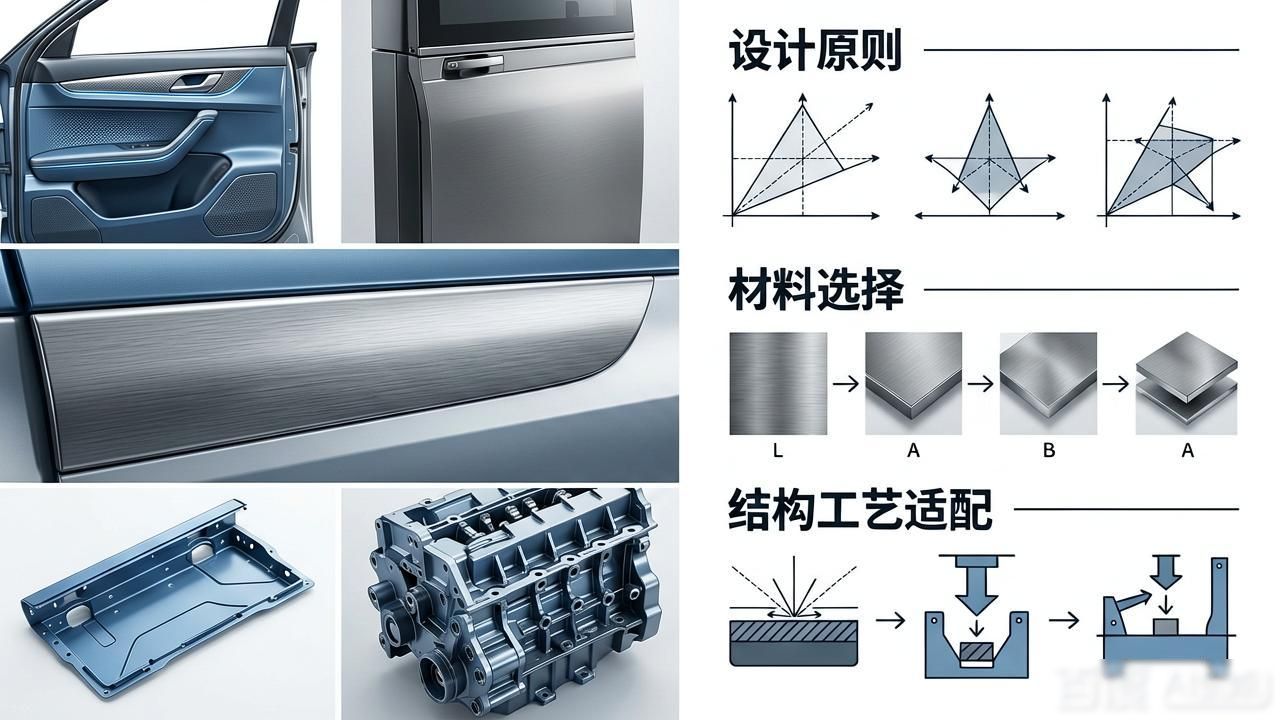

以重量轻、强度高以及成本低为突出特质的钣金件, 极为广泛地被用于汽车、家电以及设备外壳等重要领域。然而, 一旦设计过程当中对工艺特性有所忽视, 便极易引发折弯开裂、装配遭遇困难或者成本出现上升这类状况。本文针对设计原则、材料选择、结构和工艺适配这四个方面, 对钣金结构设计的关键要点进行系统全面的梳理阐述, 以此助力提升可制造性以及产品的可靠性。
一、设计的核心原则是要兼顾性能与工艺, 钣金件必须满足强度与刚度要求, 还要避免过度设计, 比如设备外壳可借助增设加强筋来提升刚度, 而不是仅仅增加板厚, 实践证明, 2mm钢板加筋结构和4mm无筋结构相比, 成本下降30% , 重量减轻40% , 同时要确保折弯、冲孔等工艺具有可行性, 防止封闭结构等不可加工的设计, 兼顾装配与维修, 结构设计要预留装配空间, 像螺丝孔周围起码保留15mm操作空间来适配扳手 , 卡扣连接要设置拆卸缺口。易于损坏的部件, 比如说面板、接口板之类的, 最好采用能够拆卸的结构, 防止因为焊接固定而致使整体进行更换。在兼顾批量以及成本的情况下, 批量生产的时候应当尽可能地整合零件, 削减焊接工序；统一非标准结构尺寸, 像是把所有功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 降低模具更换的频率, 提高生产效率。二、材料选择, 常用材料有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用环境与工艺需求:

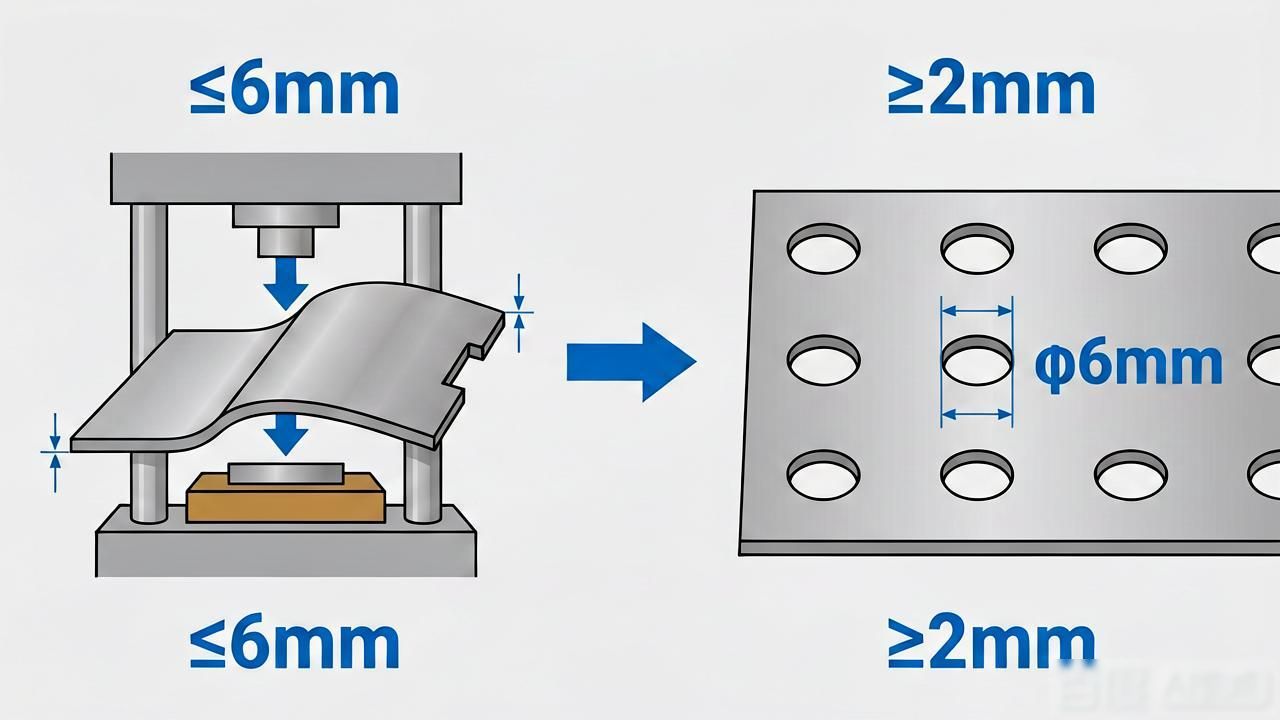

留意, 对于被折弯加工的部件而言, 其使用的板材厚度通常不会超过6毫米, 目的在于防止出现开裂情况；而对于经过冲孔处理的部件来说, 其厚度应当不小于所冲孔直径的1/3（举例说明, 像是φ6毫米的孔其对应的板材厚度要≥2毫米）, 这样做是为了避免孔壁发生变形。
三、常见的结构设计规范有, 一种是折弯结构, 还有一种是冲孔结构, 另外有加强筋设计, 再者是焊接结构,最后是翻边结构。

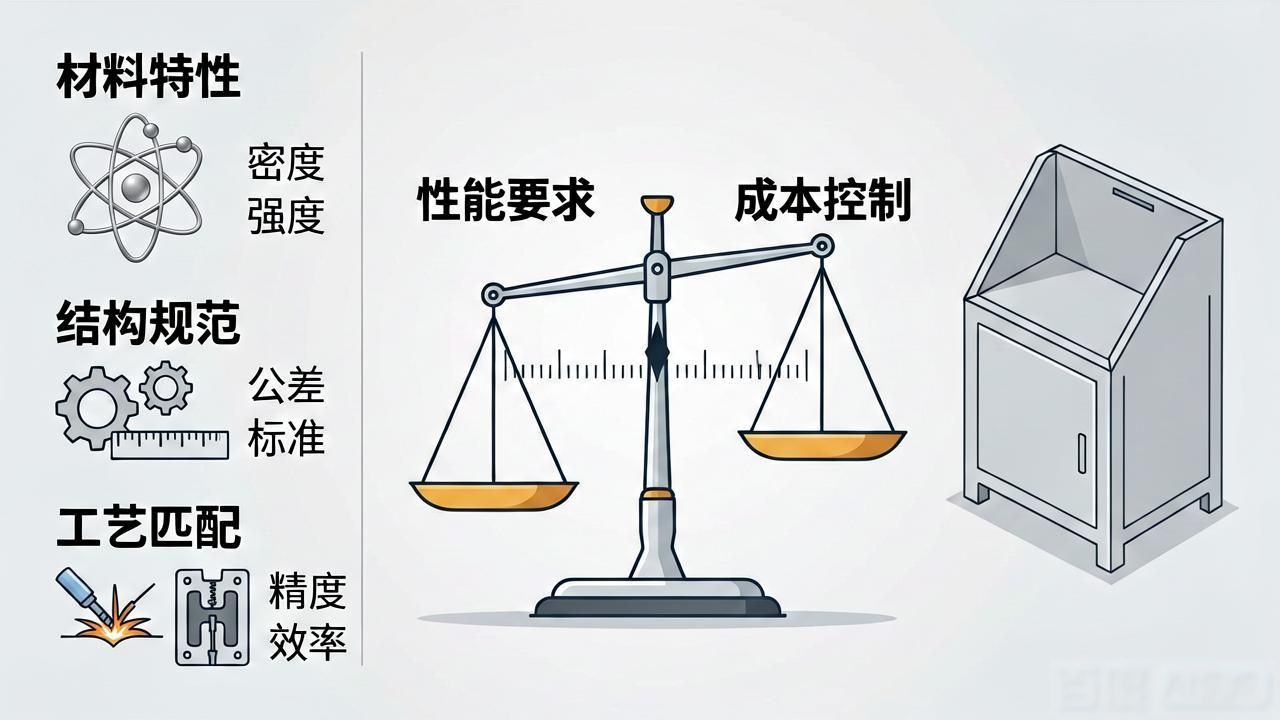

综上所述, 钣金结构设计的关键中心点在于“使得设计能够切实得以落地”, 即在充分满足性能的状况之下, 全面周到地考量工艺方面的可行性以及成本的精准控制。唯有熟练掌握材料所具备的特性、结构方面的规范以及工艺相互匹配的关键要点, 才能够达成“易于制造、便于使用、价格低廉”这样高效的设计目标。
