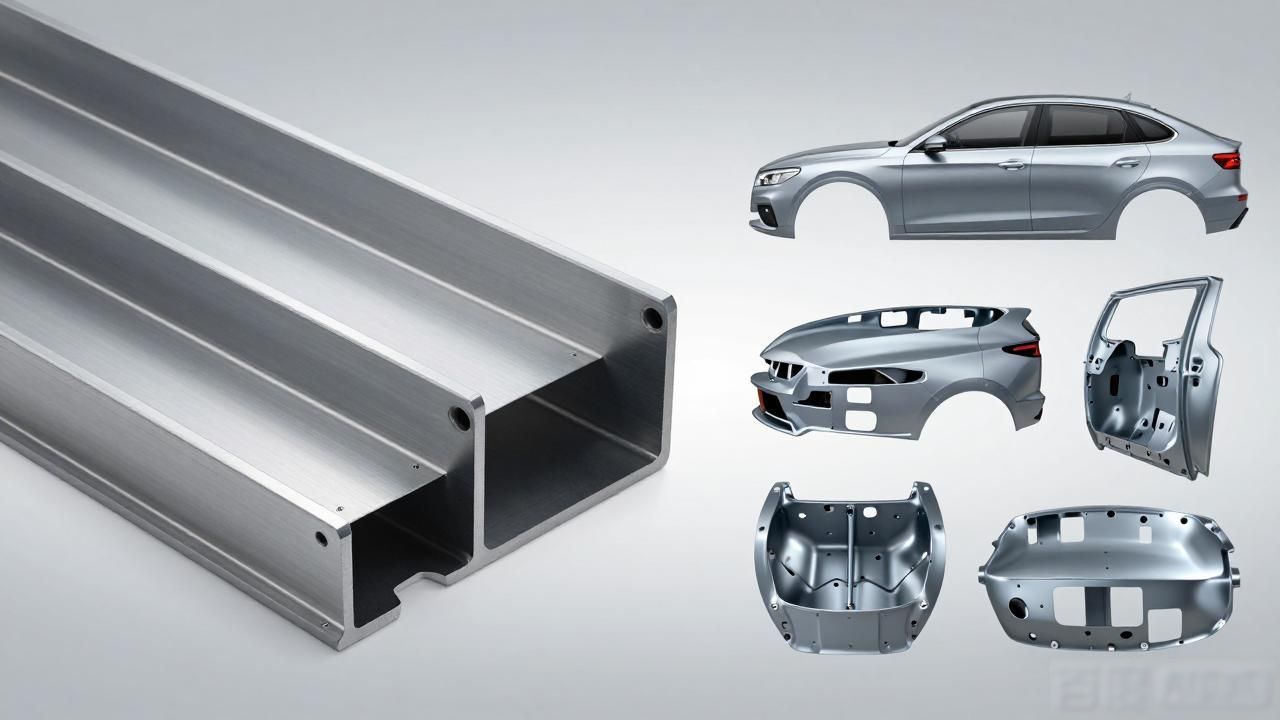

因重量轻且强度高还成本低从而广泛应用于诸多类似例如汽车、家电以及设备外壳等领域的钣金件, 倘若设计时忽视其工艺特性, 那么就容易致使出现折弯开裂以及装配困难或者成本上升等情况而本文从设计原则、材料选择、结构规范与工艺适配多个方面, 系统地梳理钣金结构设计的关键要点, 以此来帮助提升可制造性与产品可靠性。
一、设计的核心原则是要兼顾性能还有工艺, 对于钣金件而言, 需要满足强度以及刚度方面的要求, 要避免出现过度设计的情况。比如说, 设备的外壳能够通过增设加强筋的方式来提升刚度, 而不是仅仅单纯地增加板厚。实践已经表明, 2mm钢板的加筋结构和4mm无筋结构相比较，成本降低了30%, 重量减轻了40%。与此同时, 要确保折弯、冲孔等工艺具有可行性, 避免出现封闭结构这类不可加工设计。兼顾装配与维修, 结构设计得预留装配空间, 像螺丝孔周围至少要保留15mm操作空间来适配扳手；卡扣连接应该设置拆卸缺口。易损的部件, 像是面板、接口板这类的, 很适宜采用那种可拆卸的结构, 这么做是为了避免进行焊接来固定从而造成整个部件要进行更换的情况。在兼顾批量生产以及控制成本这方面, 批量生产的时候, 应该尽最大可能去整合零件, 还要减少焊接的工序；要把非标结构尺寸统一起来, 比如说可以把所有的功能孔都统一成φ5mm的圆孔, 防止φ5和φ5.5mm混合使用, 这样就能够降低模具更换的频率, 进而提升生产效率。接下来讲讲材料选择方面, 常用的材料有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/ 316）以及铝合金（5052/6061）, 选择材料的时候需要结合使用的环境还有工艺的需求。

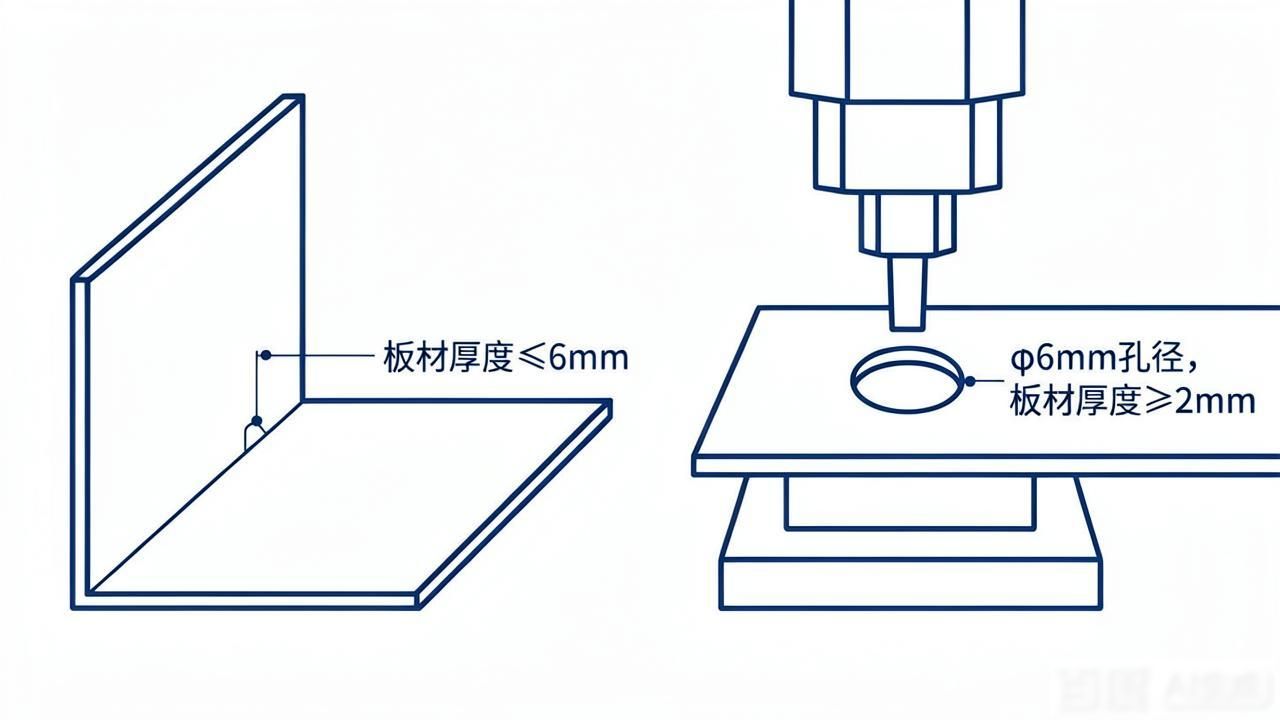

留意, 用于折弯的部件其板材的厚度通常是不会超过6mm的, 目的在于防止出现开裂的情况；而对于冲孔的部件, 其厚度应当是不小于孔径的三分之一的（就好比是 φ6mm 的孔所对应的板材厚度要≥2mm）, 以此来避免孔壁发生变形。
三、涉及常见结构设计规范, 其一为折弯结构, 其二是冲孔结构, 其三是加强筋设计, 其四为焊接结构, 其五是翻边结构。
概括来说, 钣金结构设计的关键之处在于“使得设计能够切实落地”, 即在达成性能 时, 全面考量工艺可行性以及成本控制方面。唯有把握材料特性、结构规范以及工艺契合要点这些, 方可以达成“易于制造、便于使用、造价低廉”的高效设计目的。
