重量轻、强度高且成本低的钣金件、广泛把自己应用于、汽车家电以及设备外壳等各种各样的领域。然而呢、设计如若忽视工艺特性、那么容易自然而然地导致、折弯开裂而且装配困难或者成本节节攀升的情况出现。这篇文章、从设计原则、材料选择、结构规范以及工艺适配这么多方面、系统地丝丝入扣地理清了、钣金结构设计的关键要点、以此来帮助提升可制造性和产品可靠性。
一、设计核心原则要兼顾性能与那个工艺, 钣金件要去满足强度跟刚度方面的要求, 并且还要避免出现过度设计。比如说设备外壳能够通过增设加强筋来使得刚度得到提升, 而不是仅仅去增加板厚这种方式, 实践给表明了, 2mm钢板加筋结构跟4mm无筋结构情况比较, 成本降低了30%, 重量呢还会减轻40%。与此同时要确保折弯、冲孔等工艺具备可行性, 防止出现封闭结构这类无法加工的设计, 还要照顾至下装配与维修时候的结构设计得预留出装配空间, 就像螺丝孔周围起码要保留15mm操作空间来适配扳手, 卡扣连接也得设置拆卸缺口。适宜采用可拆卸结构的是易损部件, 像面板、接口板之类哟, 要防止因焊接固定而致使整体更换。在进行批量生产并兼顾成本时, 应当尽力整合零件, 还要削减焊接工序；要统一非标结构尺寸, 比如说要把所有功能孔都统一成φ5mm圆孔, 防止φ5与φ5.5mm混合使用, 以此降低模具更换频率, 进而提升生产效率。二、材料选择, 常用材料含有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用环境以及工艺需求:

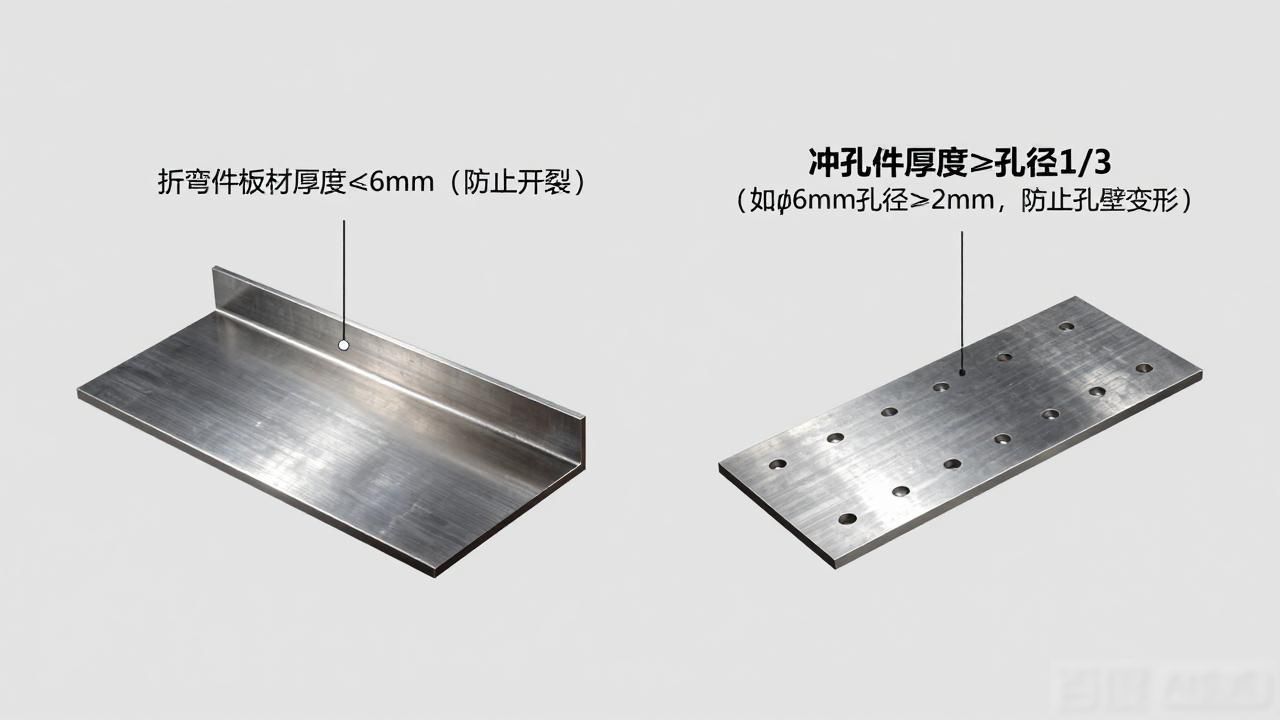

留意着, 折弯件的板材厚度一般在于不超过6mm,这样拿去做才能够防止出现开裂的状况；冲孔件的厚度, 则应当是不小于孔径的1/3, 拿φ6mm的孔来说, 对应那板材的厚度需要≥2mm这样子, 以此来避免孔壁出现变形的情况。
三、规范中常见的结构设计, 有这样几种: 一种是折弯的结构, 一种是冲孔的结构, 还有加强筋的设计, 以及焊接的结构, 另外还有翻边的结构。
综上所述, 钣金结构设计的关键重心在于“使设计能够得以落地”, 即在达成性能要求的情形下, 充分周密地考量工艺可行性以及成本控制等等方面。唯有熟练把握住材料特性、结构规范以及工艺匹配的关键要点, 才能够达成“易于制造、便于使用、价格低廉”这样的高效设计目的。
